ВГН-45 Молниеотводы на базе высокомачтовых опор со стационарной короной высота 45 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГН-45 |
Количество световых приборов: | 6-10 |
Материал: | Листовая сталь |
Размер фланца: | 1250 мм |
Нижний диаметр: | 1000 мм |
Верхний диаметр: | 350 мм |
Вес: | 7430 кг |
Высота: | 45/55 м |
Форма опоры: | Граненая |
Тип короны: | Стационарная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | Кол-во прожекторов |
---|---|---|---|---|---|---|
ВГН | m,кг | H, м | d, мм | D, мм | A, мм | шт. |
ВГН-45(10)-М10 | 7430 | 45/55 | 350 | 1000 | 1250 | 10 |
ОПИСАНИЕ

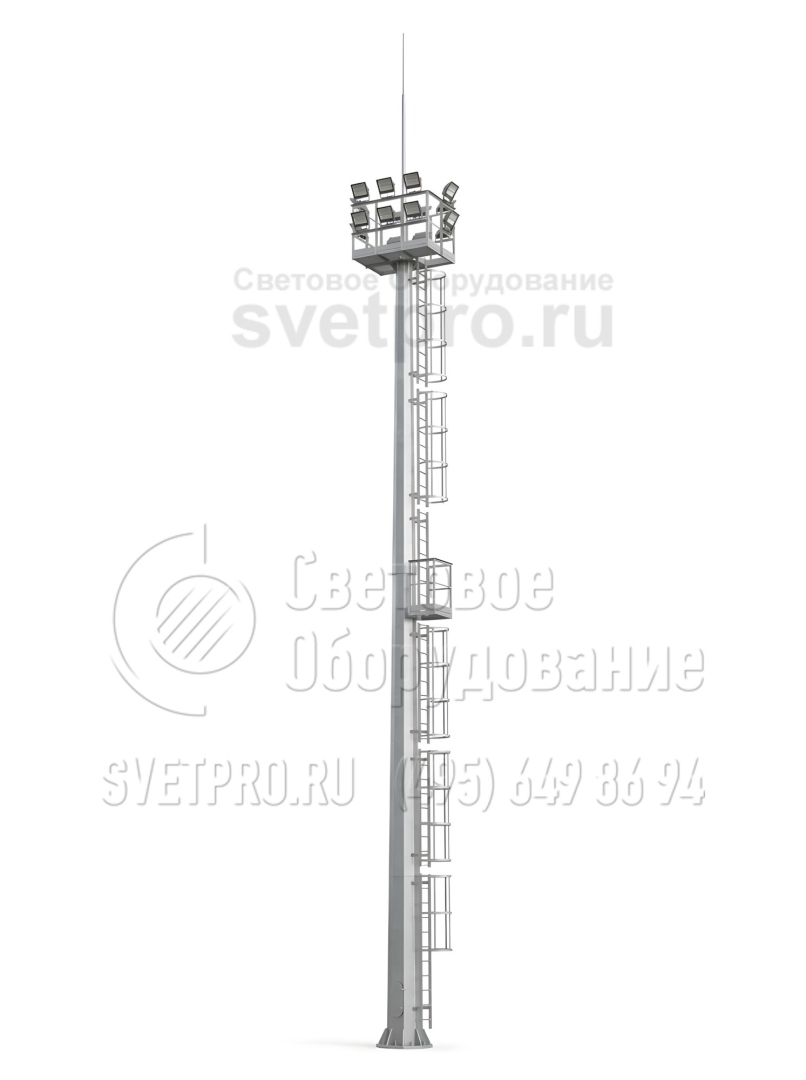

ВГН-45 – металлический молниеотвод, собранный на базе прожекторной опоры с неподвижной короной. Изделие играет роль опорного осветительного столба и обеспечивает защиту территорий с находящимися на ней зданиями и постройками от удара молнии и возникающего перенапряжения сети.
В состав конструкции опоры ВГН-45 входит опора освещения и граненый молниеотвод. Изделия такого вида устанавливаются на промышленных территориях, АЗС, отраслевых предприятиях нефтегазовой отрасли.
Монтаж опоры на открытом воздухе требует наличия защитного покрова на металле, предохраняющего изделие от ржавчины и воздействия других негативных факторов. Для этого конструкция обрабатывается горячим цинкованием, что увеличивает срок ее эксплуатации и уменьшает расходы на обслуживание изделия.
При разработке проектов высокомачтовых опор с молниеотводом учитываются индивидуальные параметры конструкции. Опора монтируется на анкерный закладной элемент в бетонном основании.

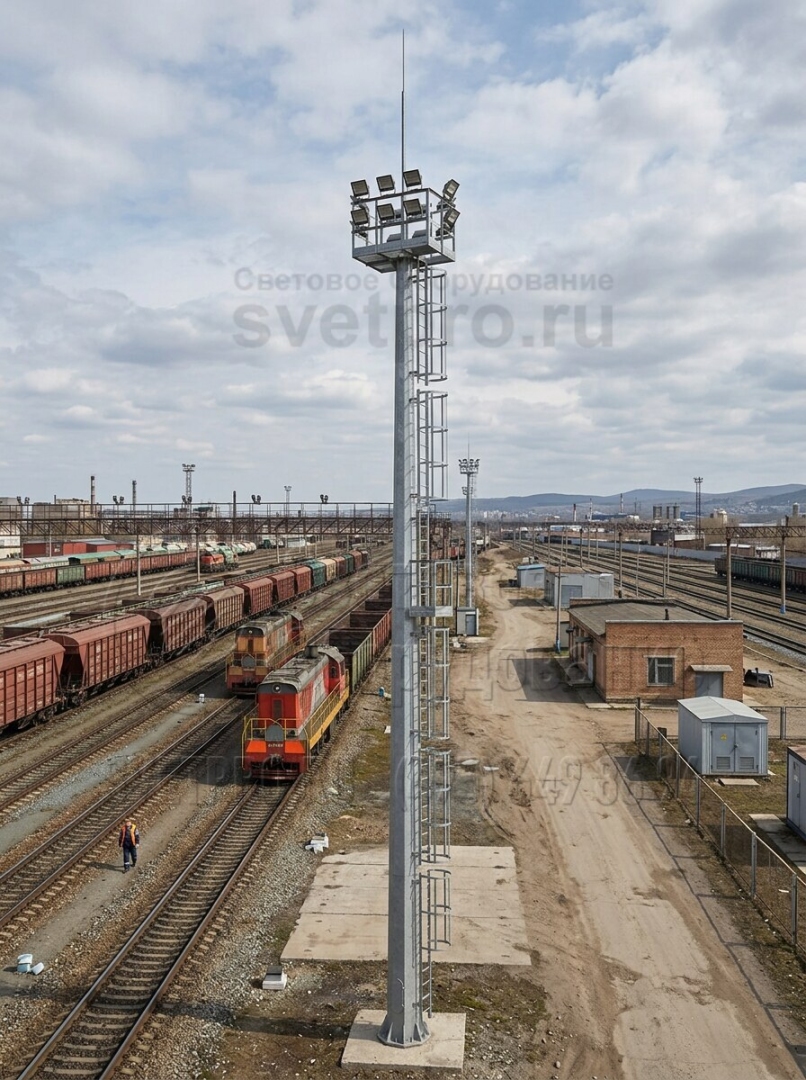

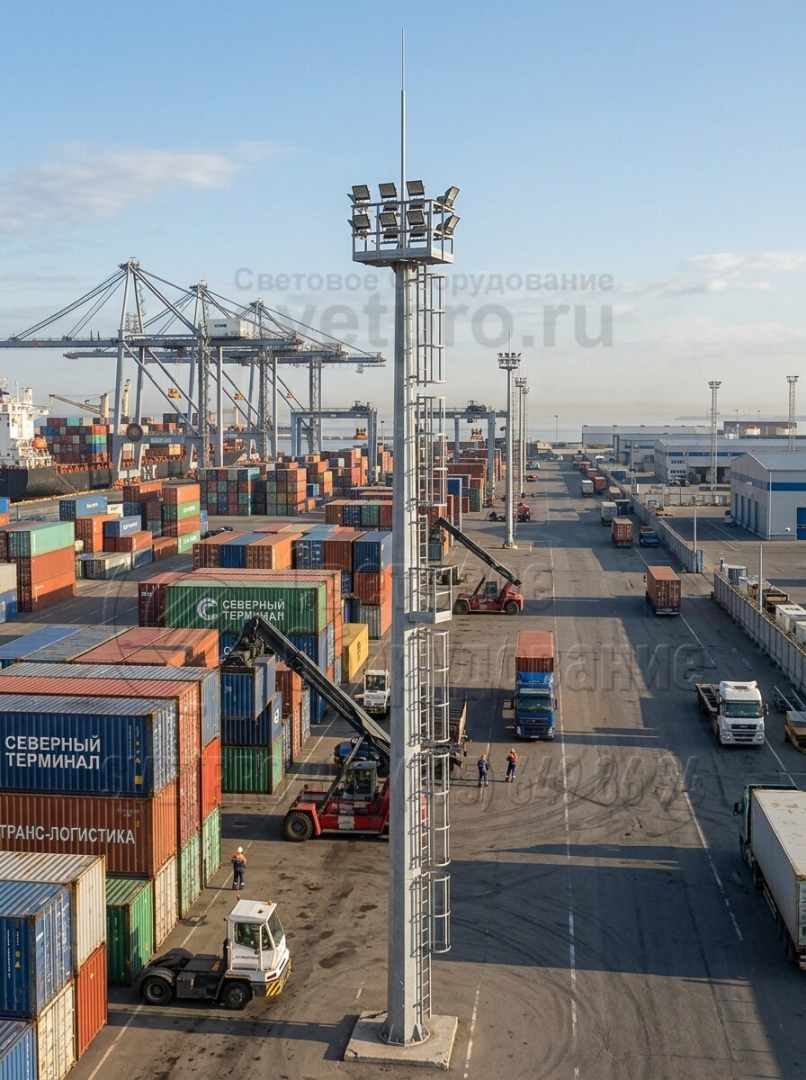

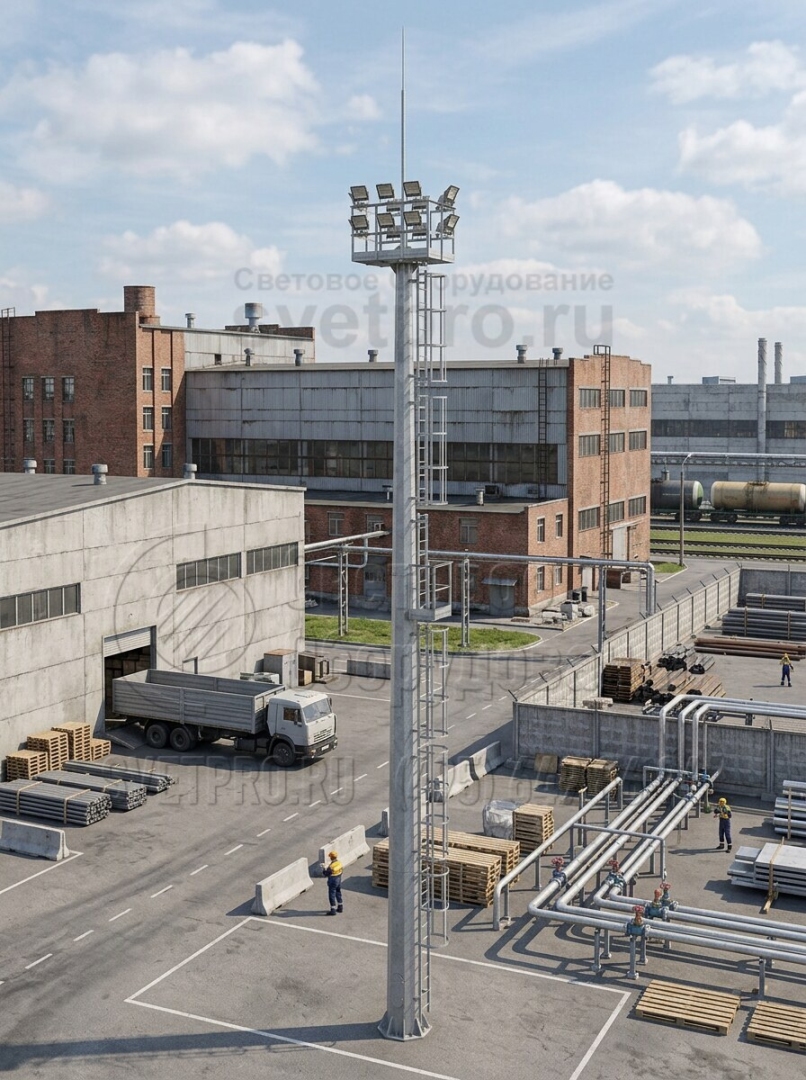

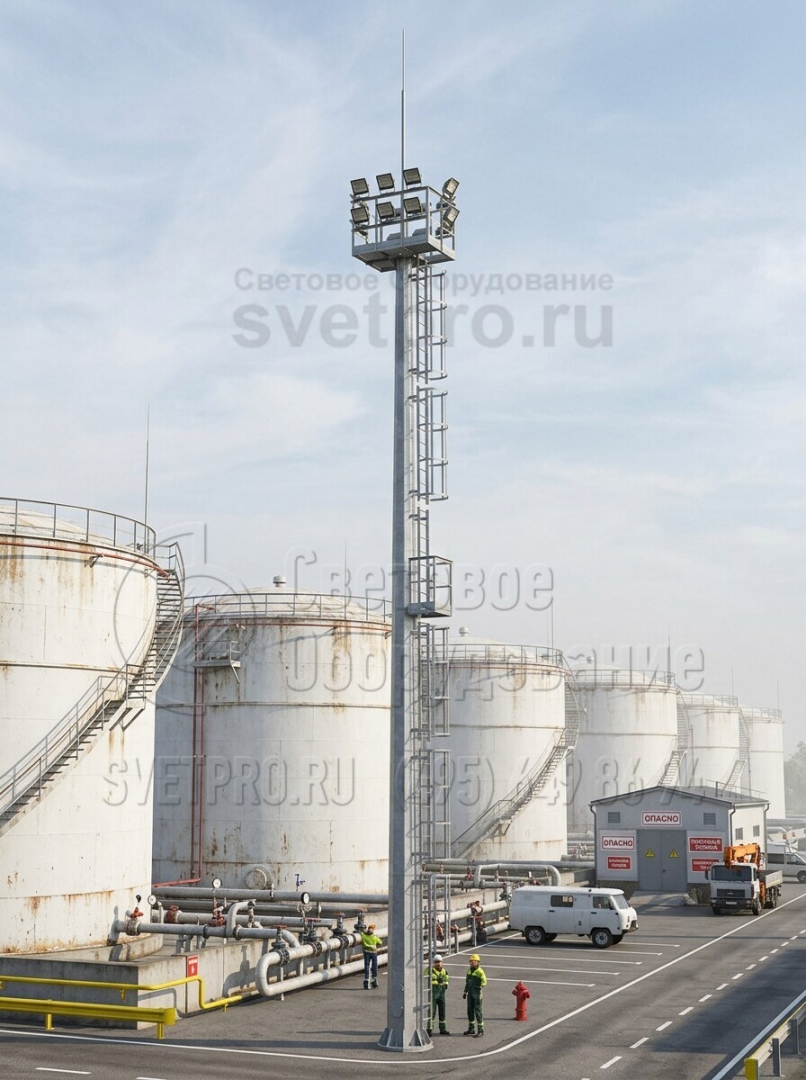

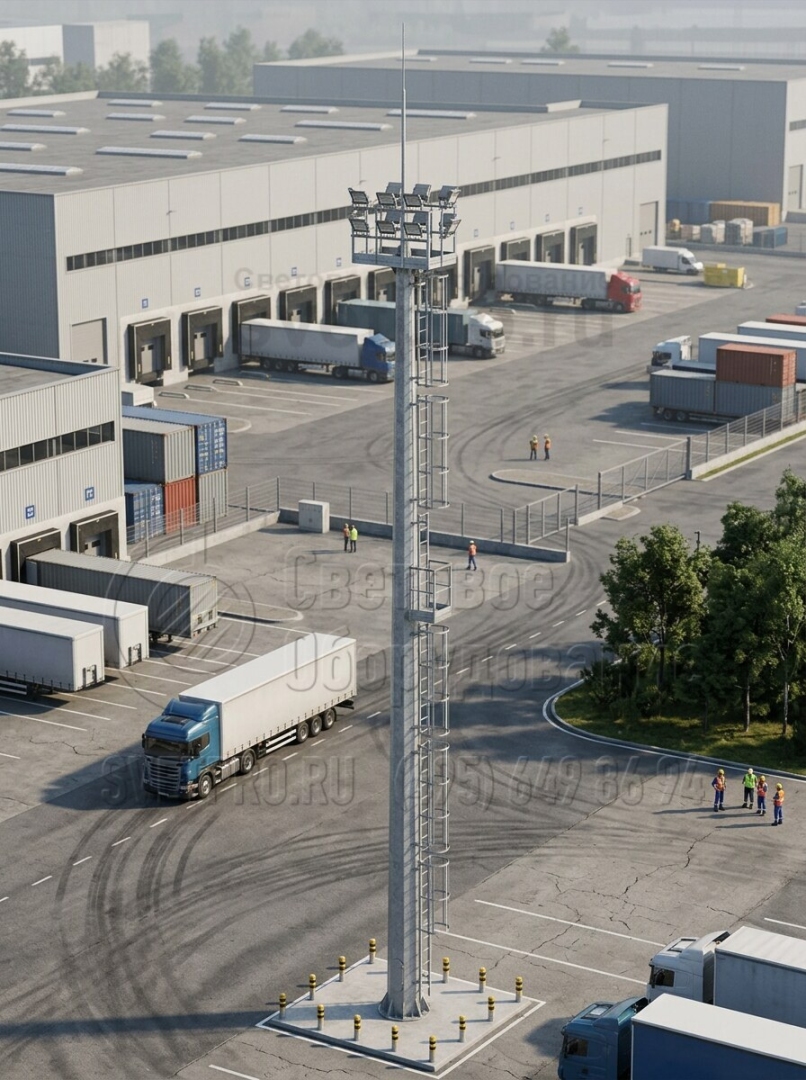

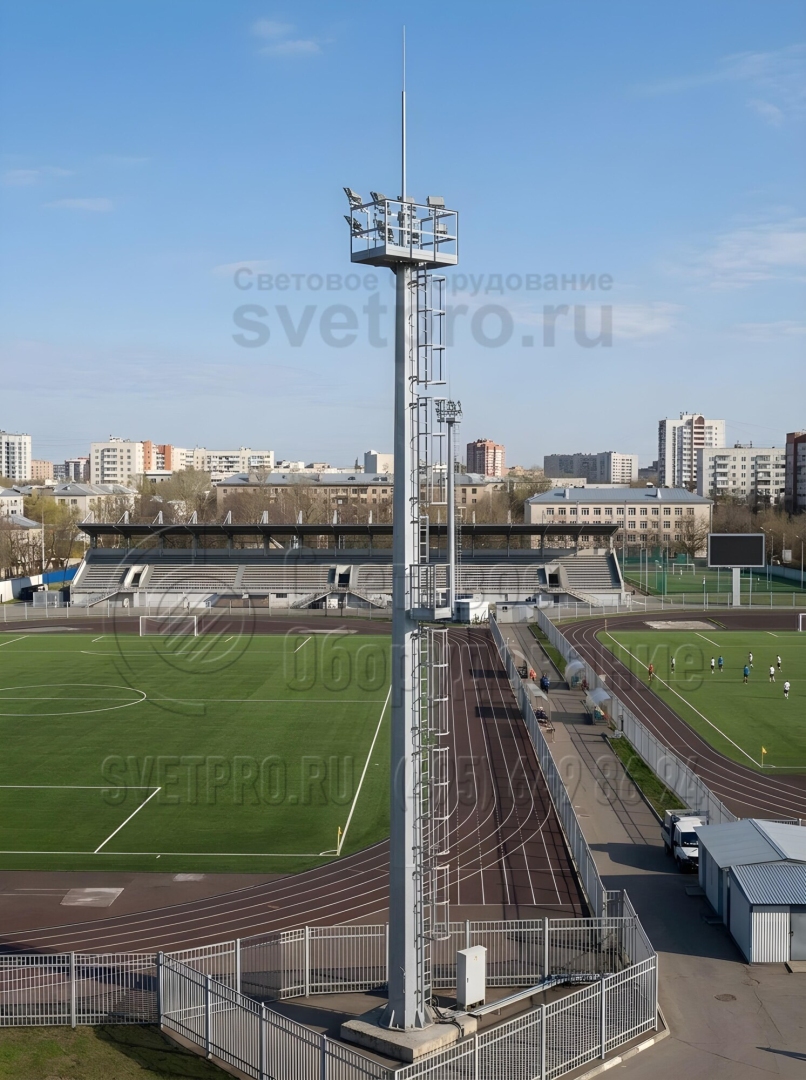

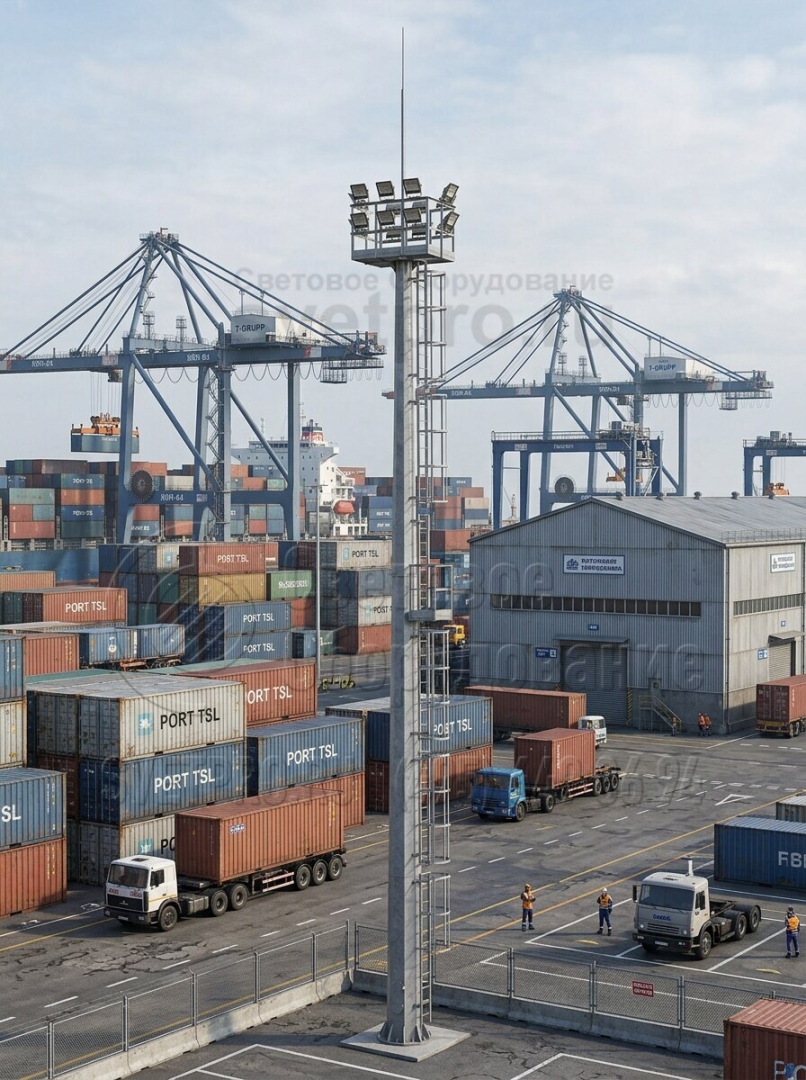

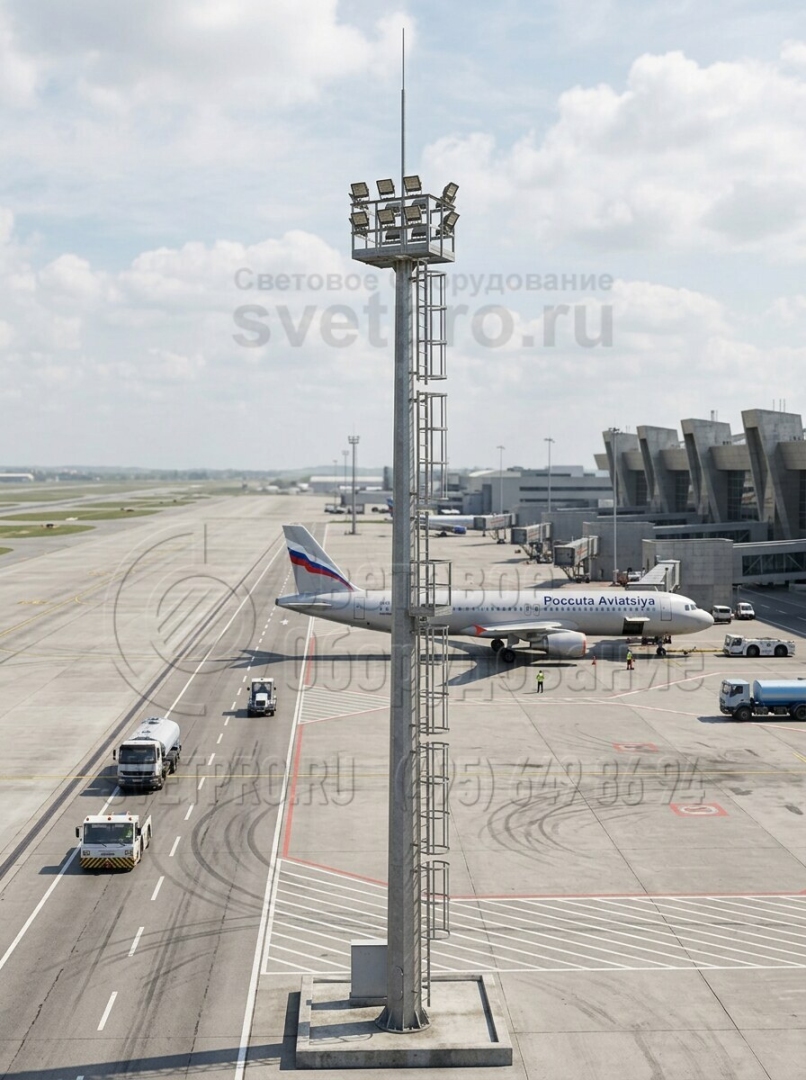

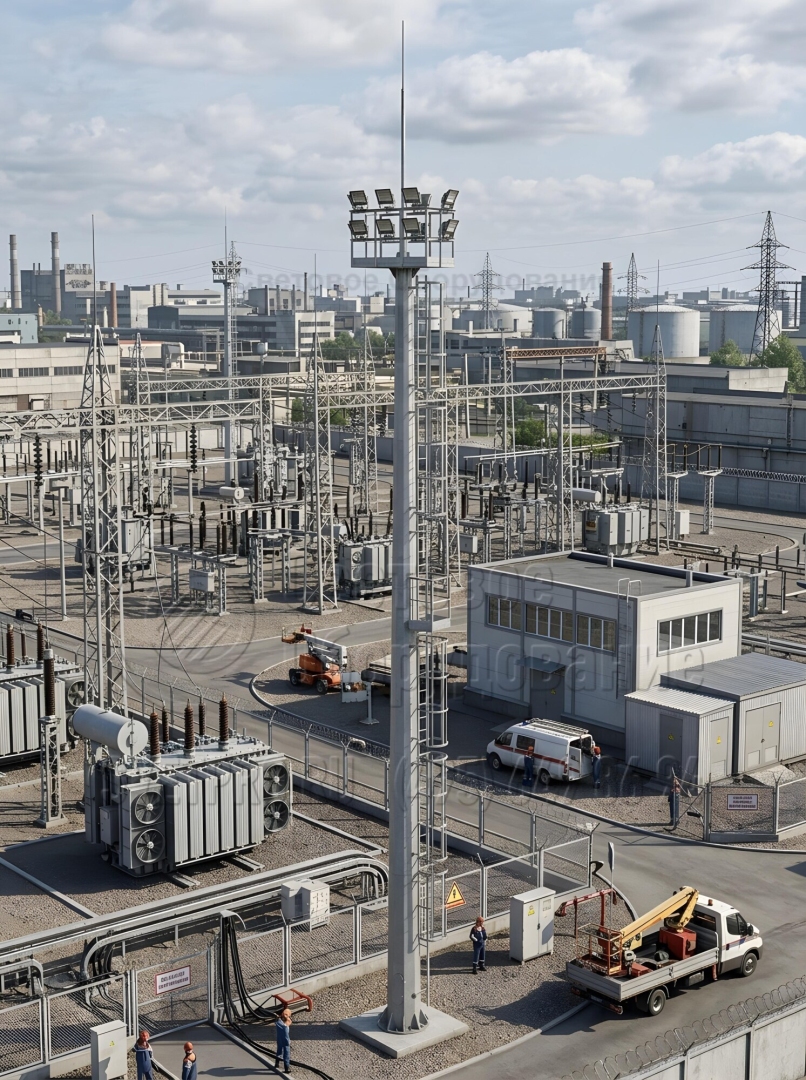

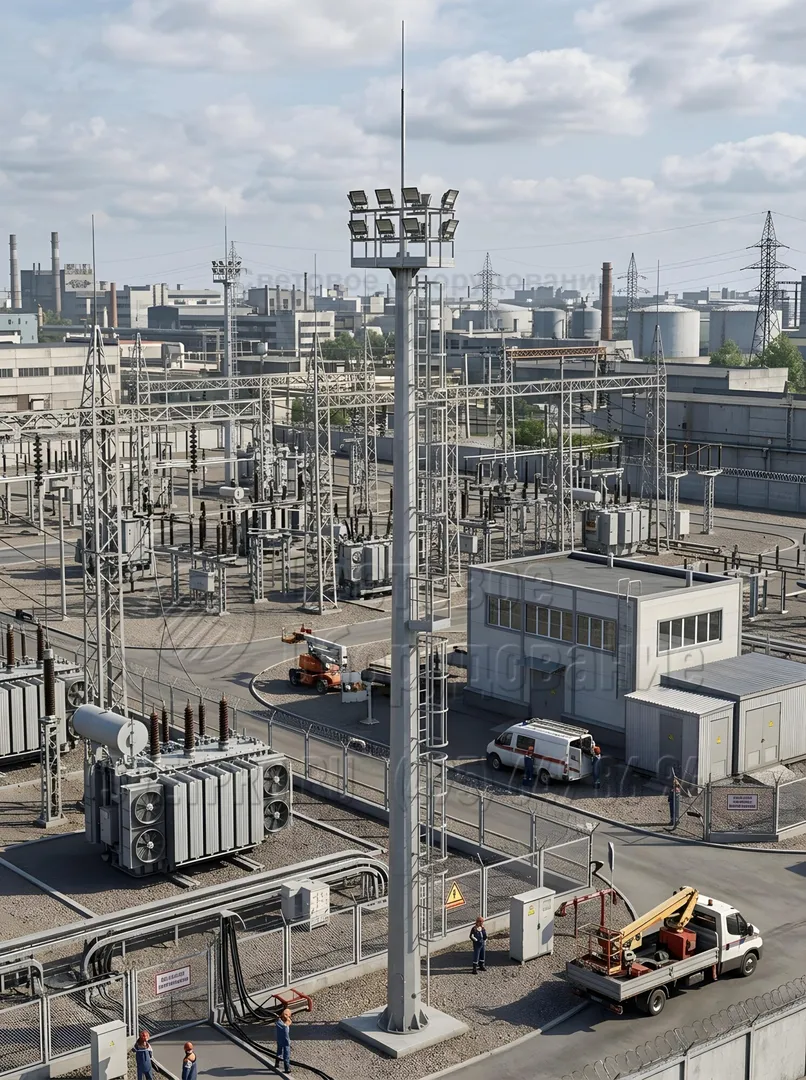

фото с объектов
