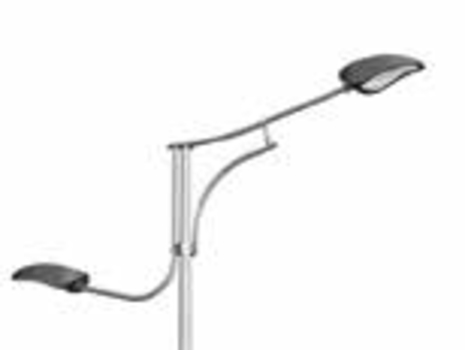

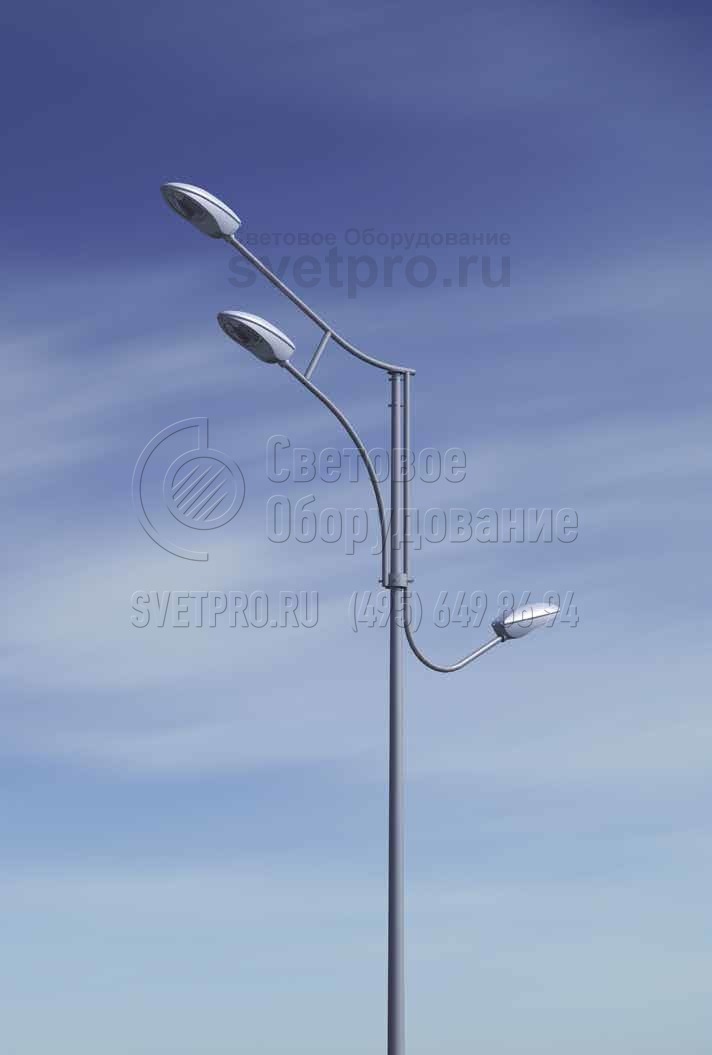

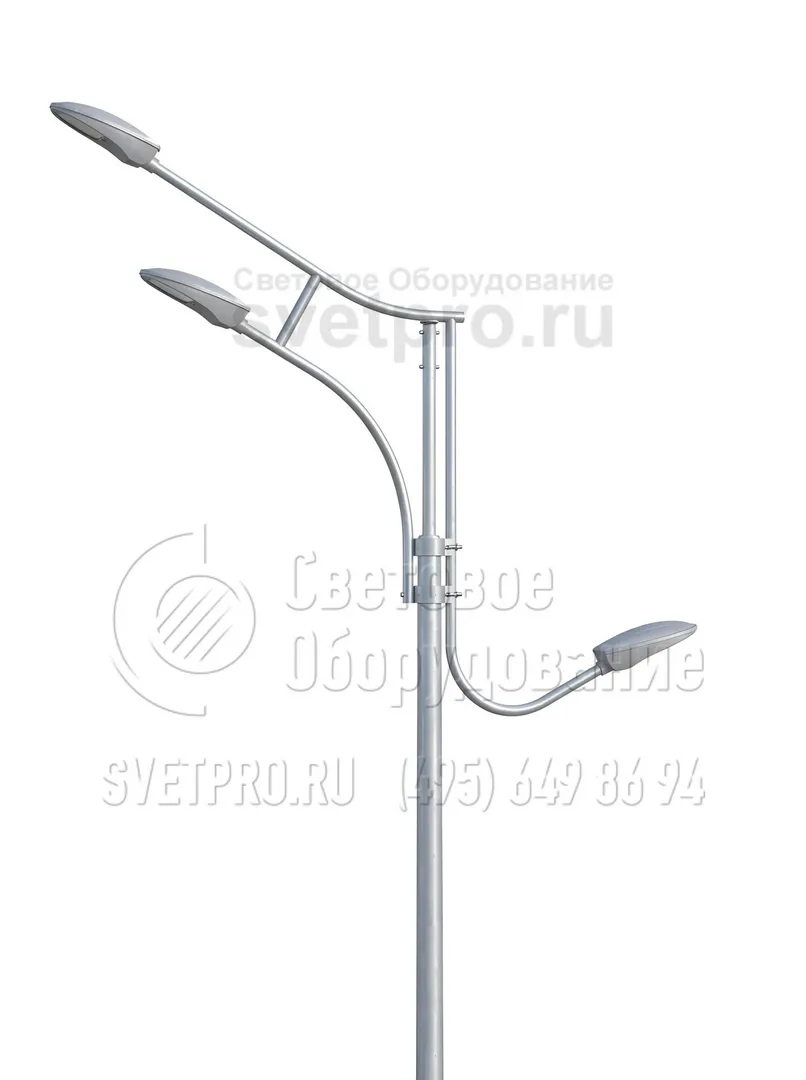

Гранд (серия 3) Кронштейн для консольных светильников
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Материал: | Трубный прокат |
Артикул производителя: | Гранд (серия 3) |
Установка: | На верхний торец опоры |
Количество световых приборов: | 3 |
как выбрать опору?

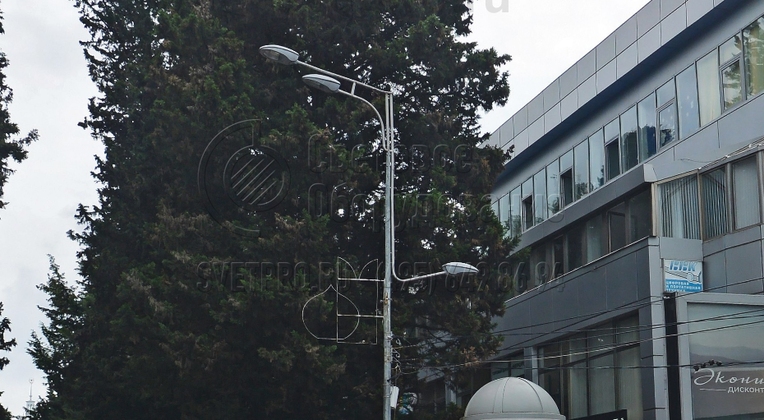

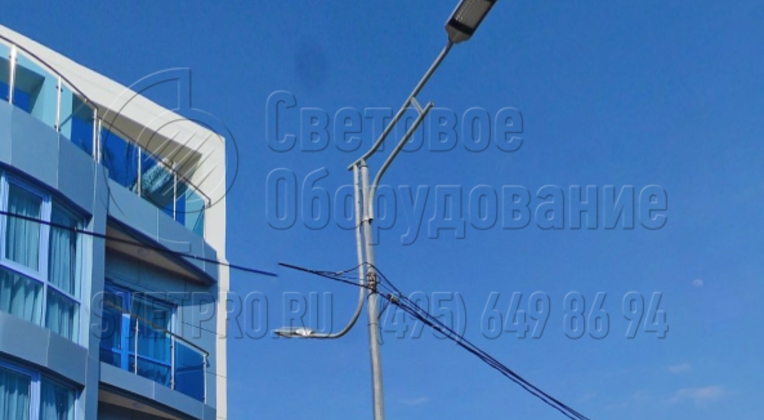

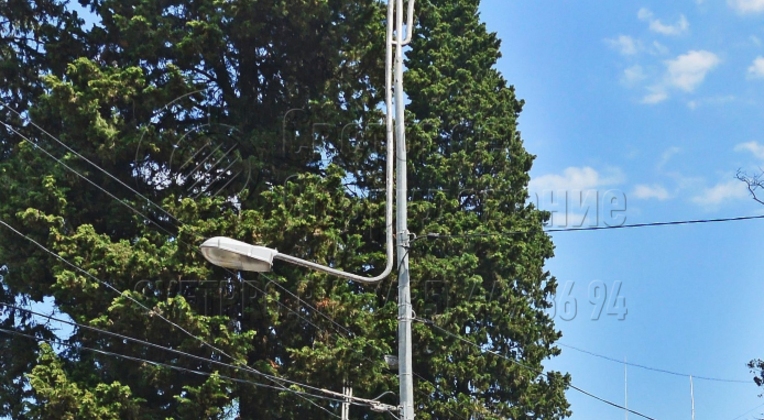

Фото с объектов
Таблица кодов заказа

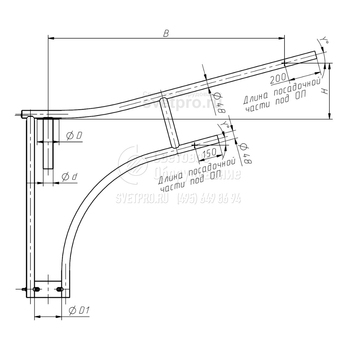

Кронштейны серии 3 на круглоконические и граненые опоры

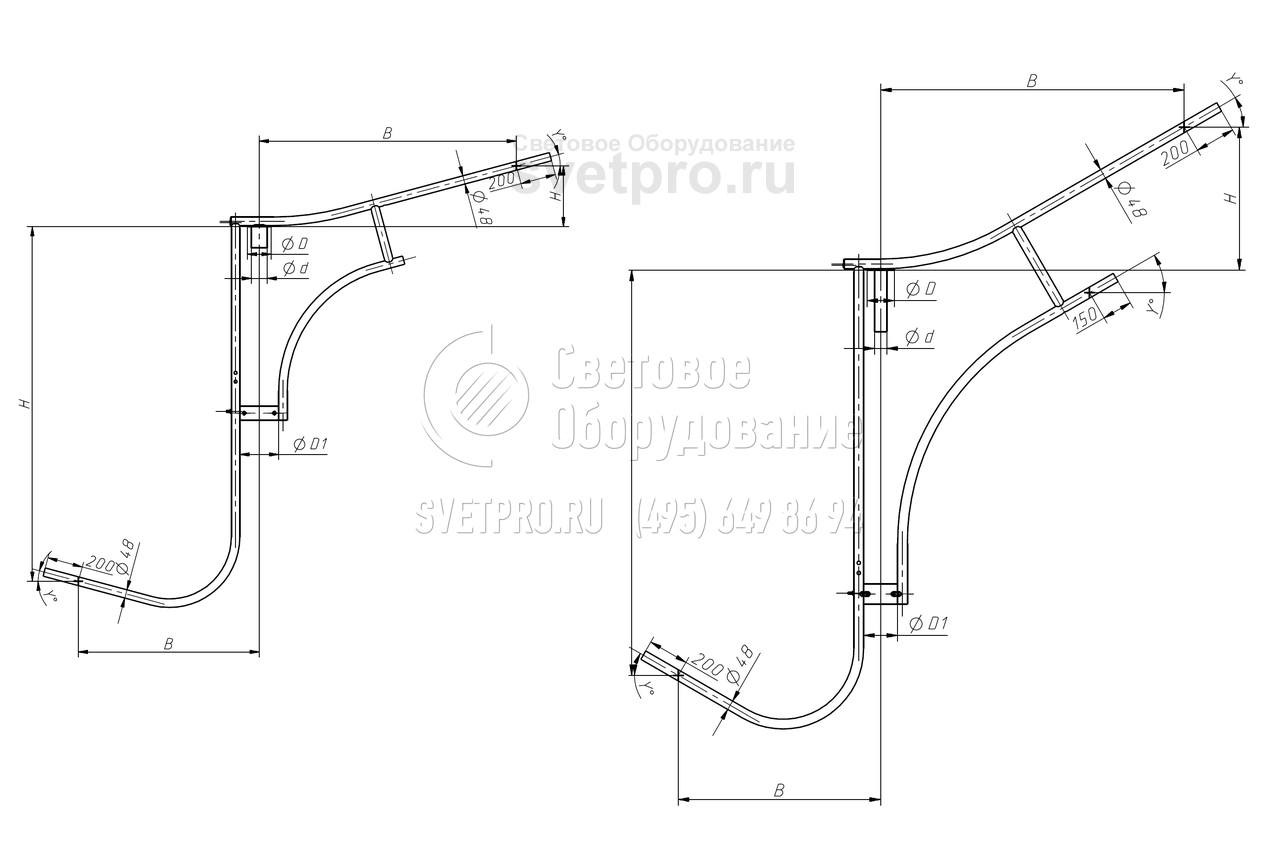

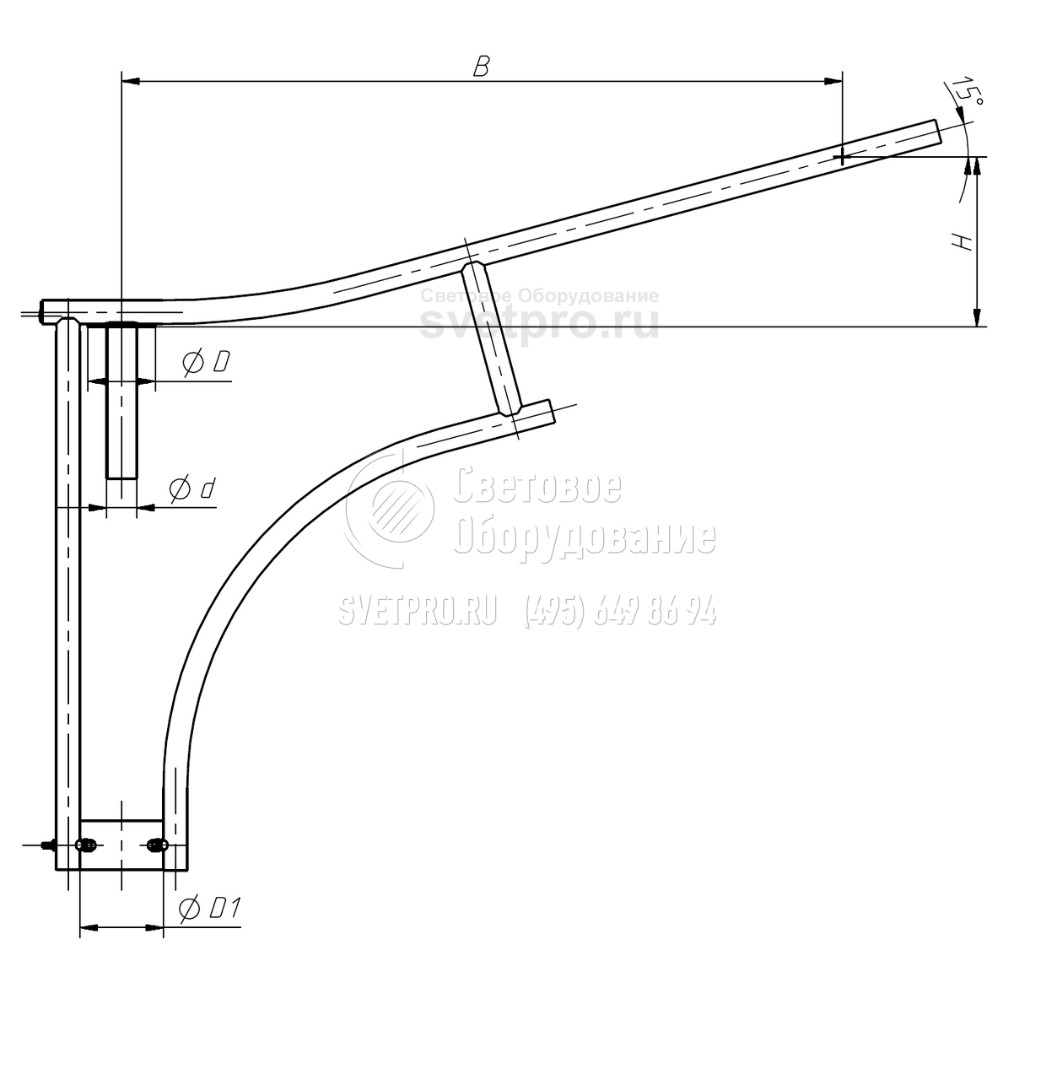

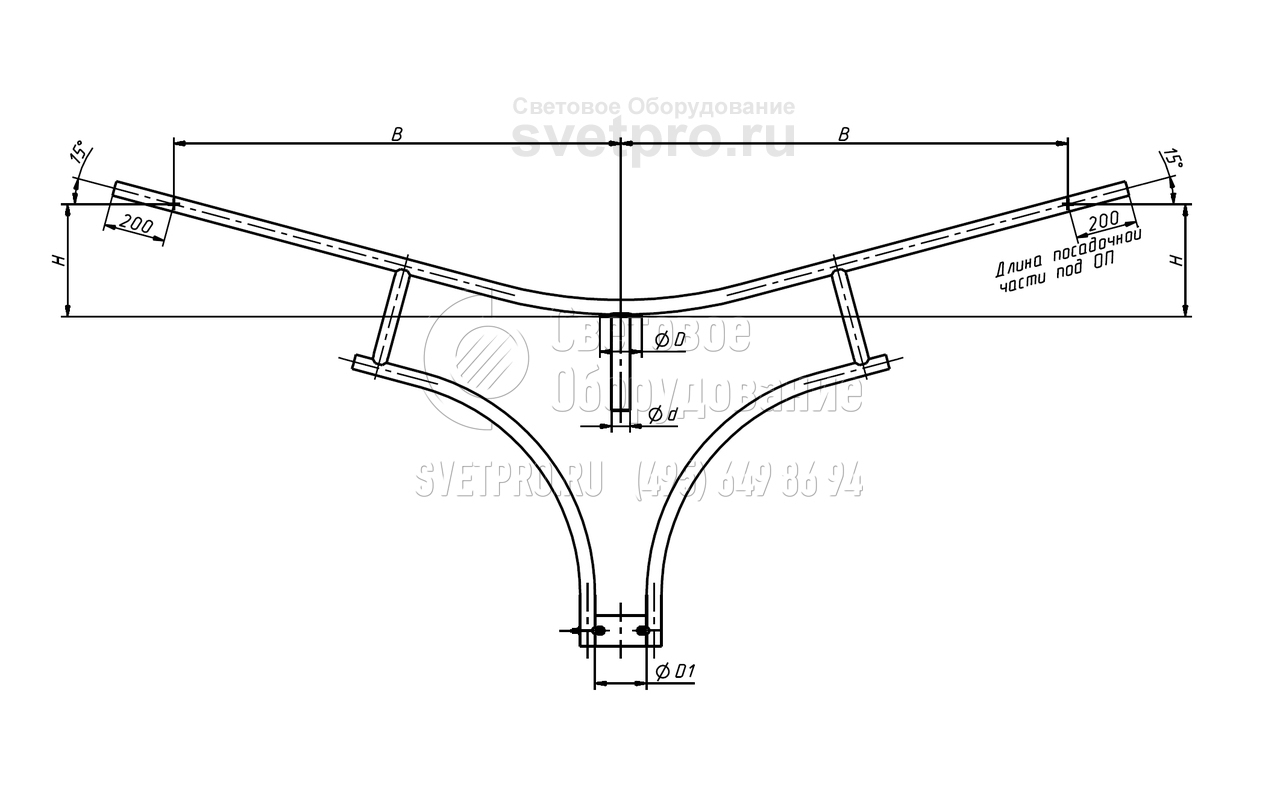

Обозначение | H, мм | B, мм | D, мм | d, мм | Масса, кг (не более) |
---|---|---|---|---|---|
3.К1-0,4-1,5-Ф3 | 400 | 1500 | 76 | 60 | 25,2 |
3.К1-0,4-1,5-Ф7 | 400 | 1500 | 135 | 89 | 24,3 |
3.К2-0,4-1,5-Ф3 | 400 | 1500 | 76 | 60 | 26 |
3.К2-0,4-1,5-Ф7 | 400 | 1500 | 135 | 89 | 25,2 |
3.К2-0,4-1,5-/180-Ф3 | 400 | 1500 | 76 | 60 | 33,8 |
3.К2-0,4-1,5-/180-Ф7 | 400 | 1500 | 135 | 89 | 32,6 |
3.К2-0,7-1,5-30.15/-Ф3 | 700 | 1500 | 76 | 60 | 30,5 |
3.К2-0,7-1,5-30/-Ф3 | 700 | 1500 | 76 | 60 | 31,5 |
3.К4-0,4-1,5-/180-Ф3 | 400 | 1500 | 76 | 60 | 35,3 |
3.К4-0,7-1,5-30,15/180-Ф3 | 700 | 1500 | 76 | 60 | 35,5 |
3.К2-0,4(-2)-1,5(1,0)-/180-Ф3 | 400 | 1500 | 76 | 60 | 32,2 |
3.К2-0,4(-3)-1,5(1,0)-/180-Ф3 | 400 | 1500 | 76 | 60 | 36,1 |
3.К2-0,4(-4)-1,5(1,0)-/180-Ф3 | 400 | 1500 | 76 | 60 | 40,2 |
3.Т2-0,6(-2)-1,5(1,0)-/180-Ф3 | 600 | 1500 | 76 | 60 | 32 |
3.C2-1,0(-2)-1,5(1,0)-/180-Ф3 | 1000 | 1500 | 76 | 60 | 30 |
3.К2-0,4(-2)-1,5-(1,0)180-Ф7 | 400 | 1500 | 135 | 89 | 32,1 |
3.К3-0,7(-2,0)-1,5(1,0)-30/180-Ф3 | 700 | 1500 | 76 | 60 | 37,8 |
ОПИСАНИЕ
Кронштейны серии 3 «Гранд» для консольных осветительных приборов предназначены для установки на граненые и конические опоры. Их используют при освещении городских автомагистралей, микрорайонов, дворов, автостоянок, заправочных станций, парков, территорий коттеджных поселков.
Кронштейны обработаны специальным антикоррозийным покрытием, изготовленным при помощи метода горячего цинкования, которое максимально снижает вредное воздействие внешней среды и позволяет эксплуатировать изделия на протяжении тридцати лет. Наружную поверхность кронштейнов можно дополнительно покрывать лакокрасочными изделиями.
Конструкции этой серии крепятся на верхний торец опор. Способ их установки указывается конкретно в описании каждой опоры. Кронштейны представлены в различных вариантах, а стандартный угол их наклона составляет 15о. Угол между посадочными местами для светильников в различных вариантах кронштейнов может достигать 180о. Кронштейны оснащены рожками в количестве от одного до четырех – высота рожков варьируется от 0,4 метра до 3 метров.
Типы применяемых опор
Кронштейны данной серии могут устанавливаться на опоры всех типов.
Способ установки
Кронштейны устанавливаются и фиксируются на верхнем торце опоры. Для комплектации «О» крепежные элементы располагаются на обечайке кронштейна, для комплектации «Ф» – в верхней части ствола опоры.
Преимущества
- Совместно с коническими опорами серия кронштейнов рассчитана для создания неповторимого облика освещения в пешеходных зонах, на небольших открытых пространствах и улицах с невысокой интенсивностью движения.
- В качестве материала используется высококачественный трубный прокат ведущих российских производителей по ГОСТ 10704–91. Материал выбирается в зависимости от климатического района эксплуатации.
- Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.

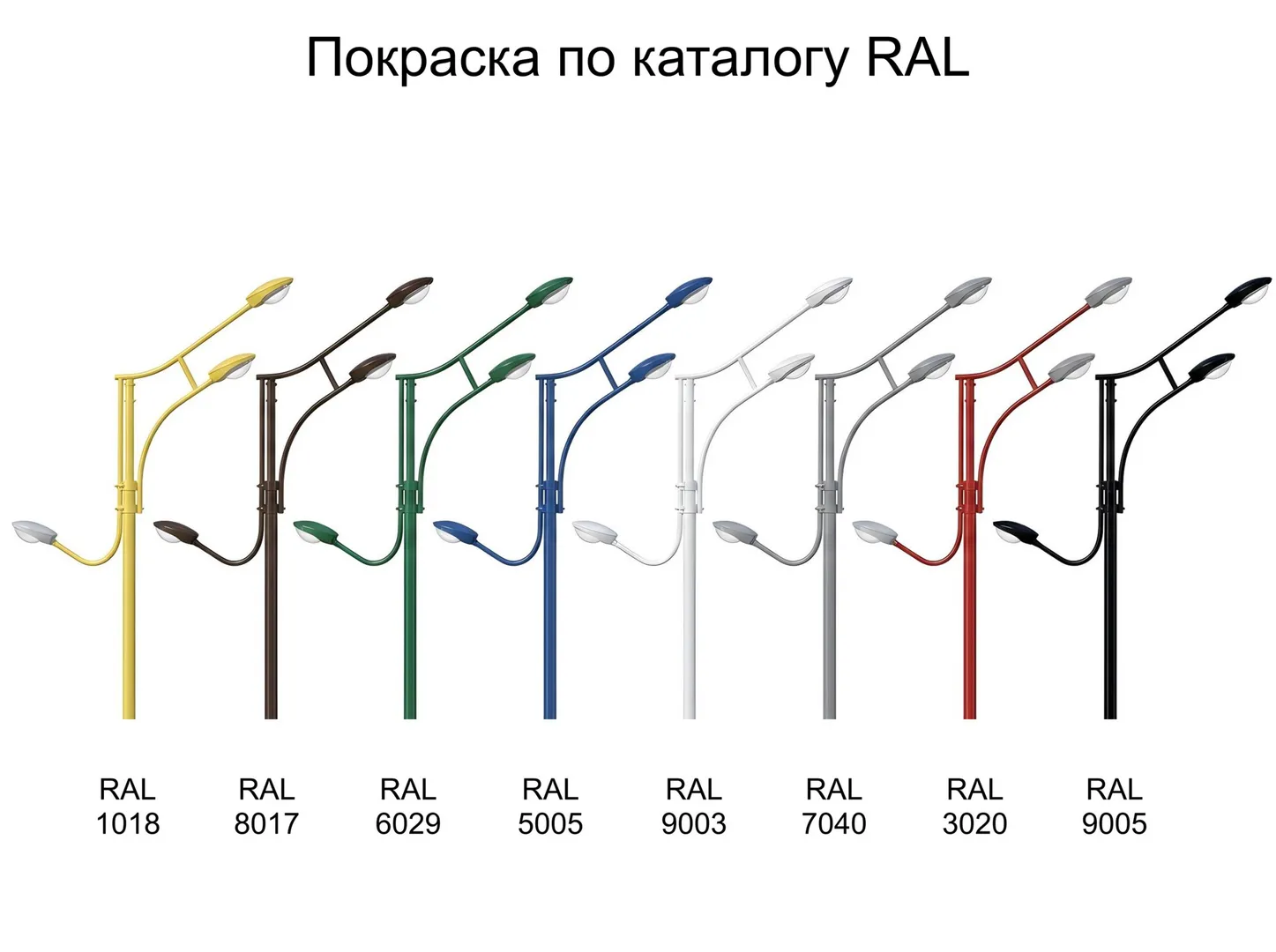

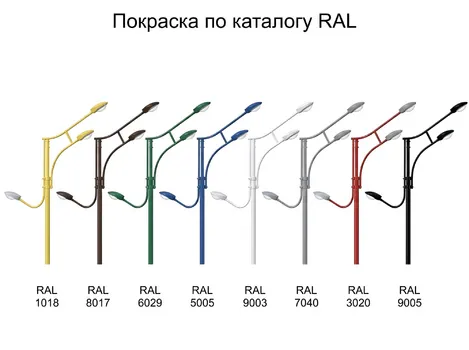

- Кронштейн может быть обработан декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции).

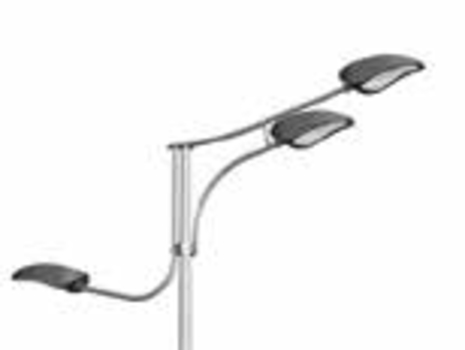

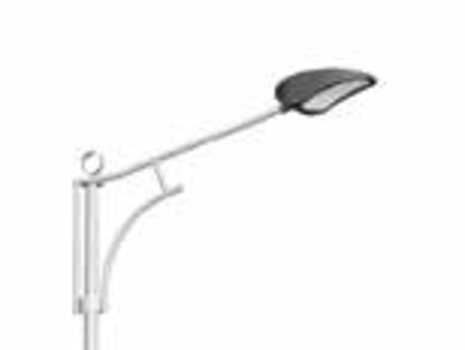

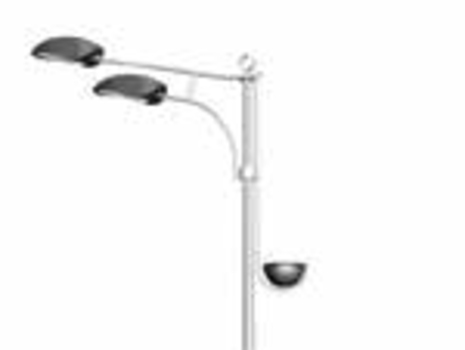

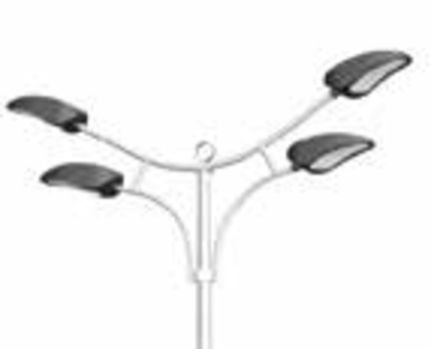

Однорожковые | Двухрожковые | Приставной консольный | Приставные торшерные | Четырехрожковые |

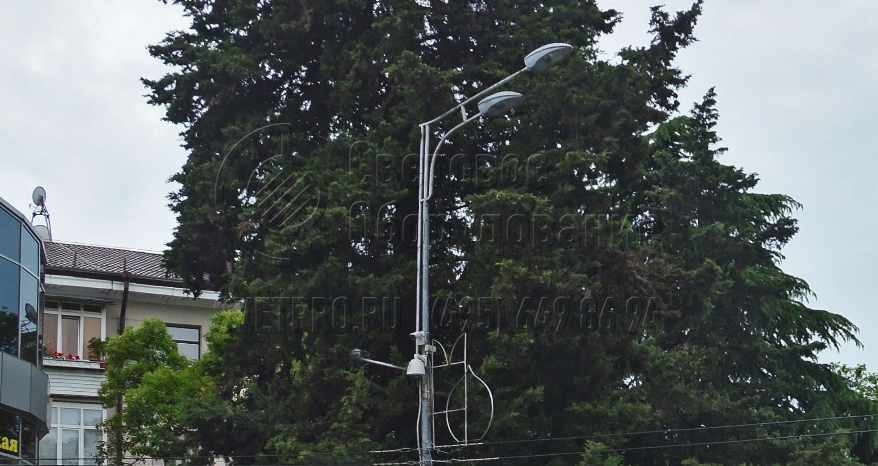

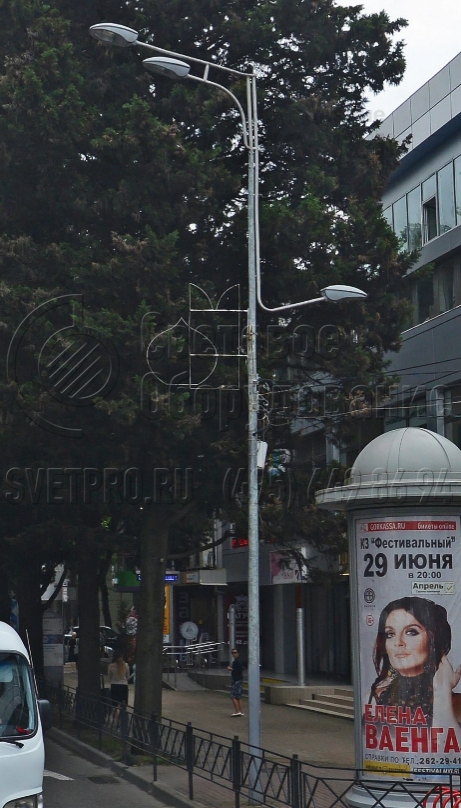

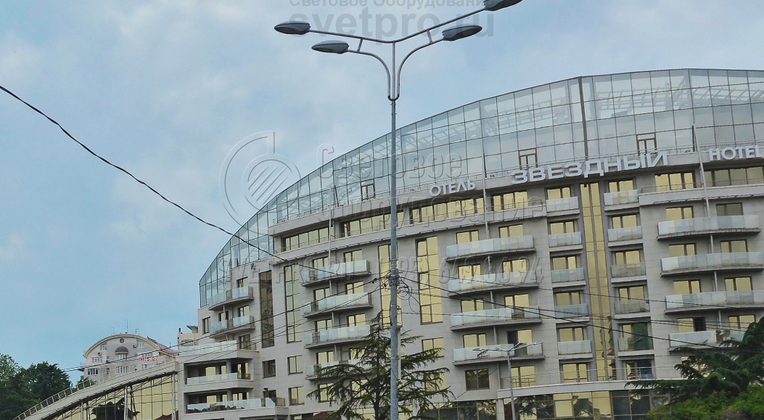

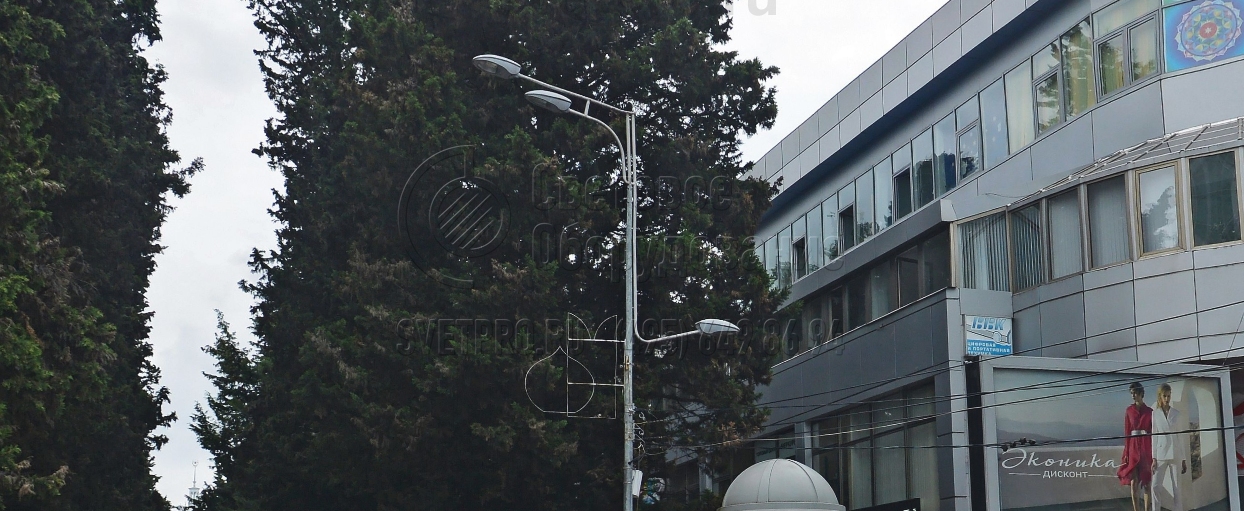

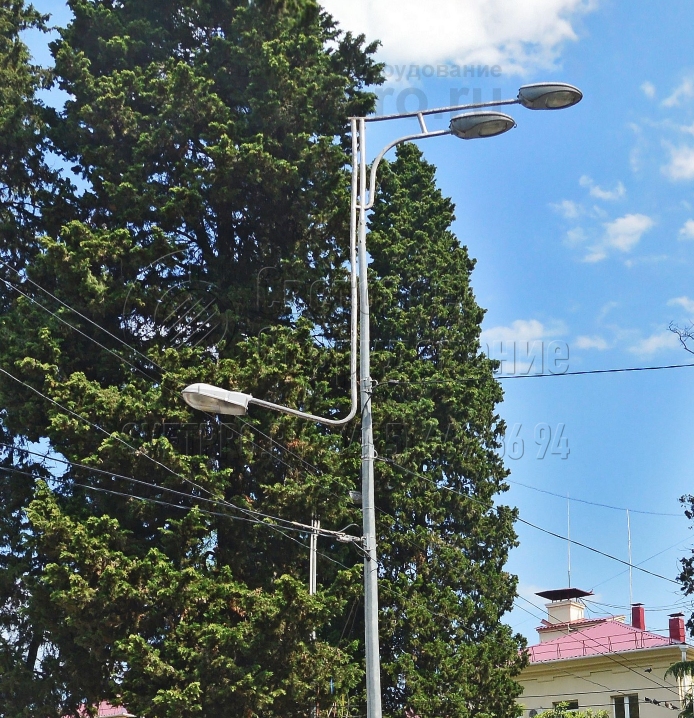

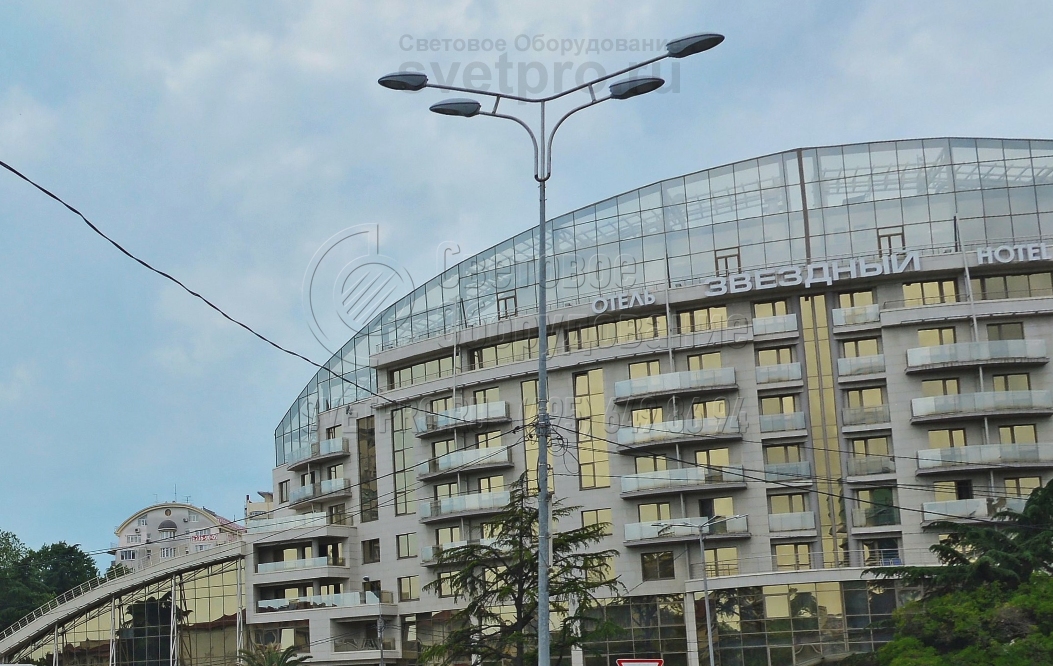

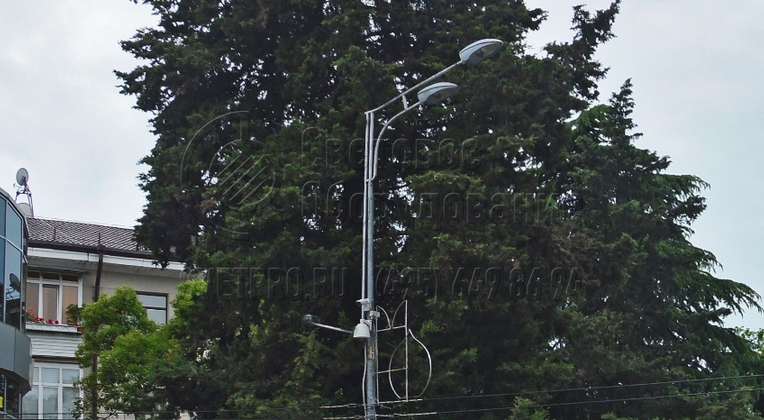

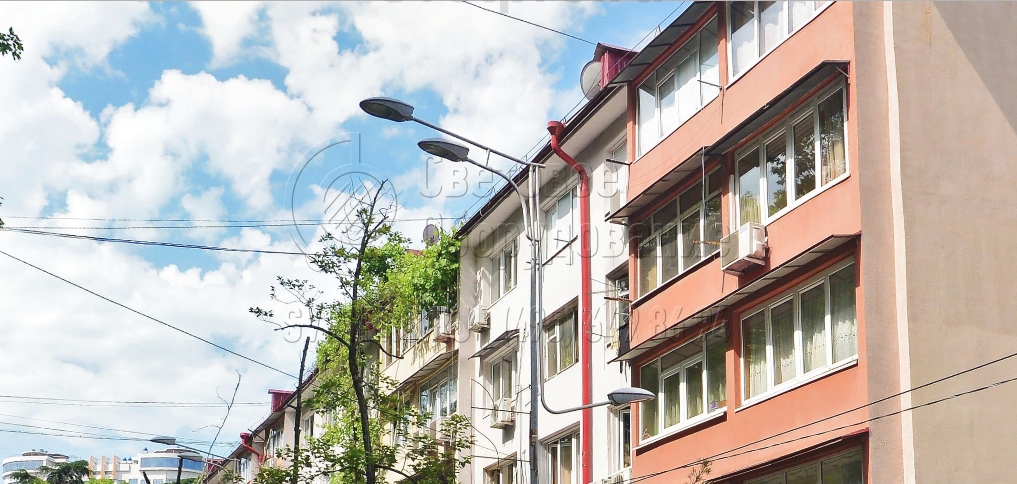

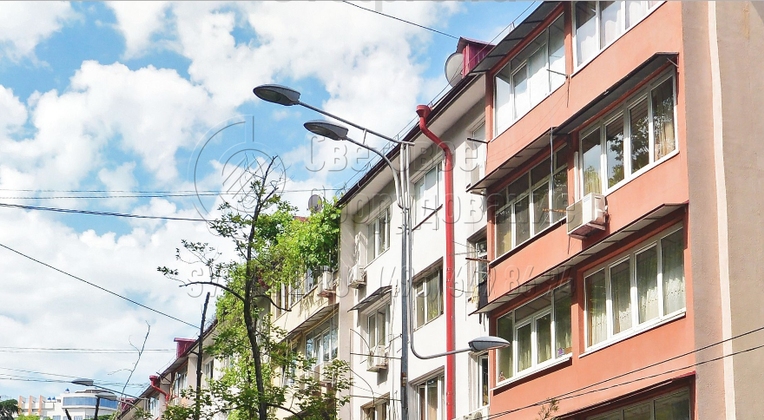

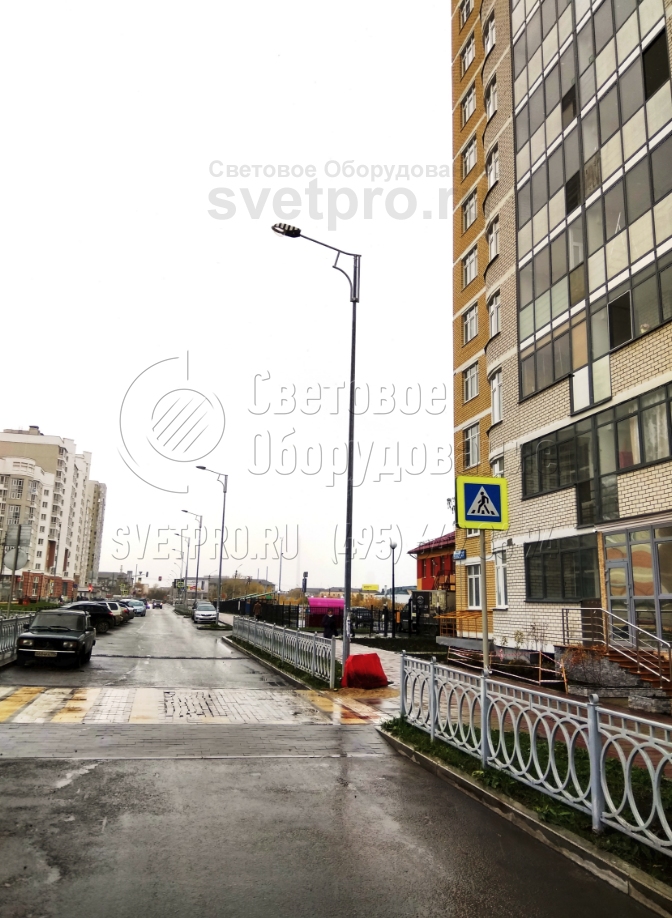

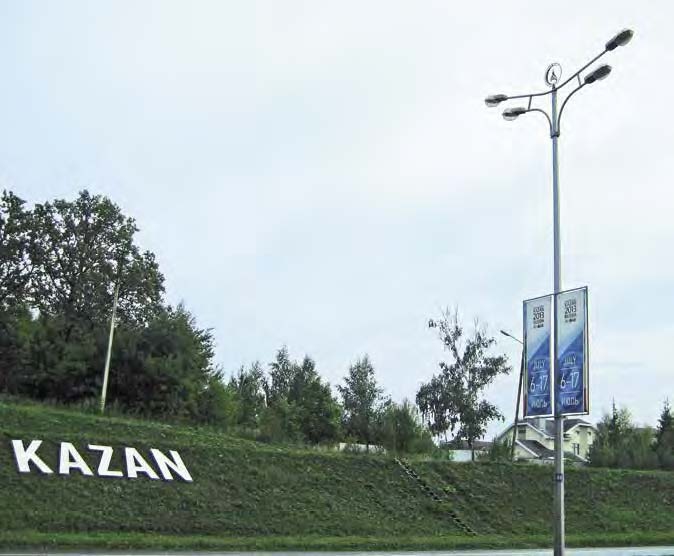

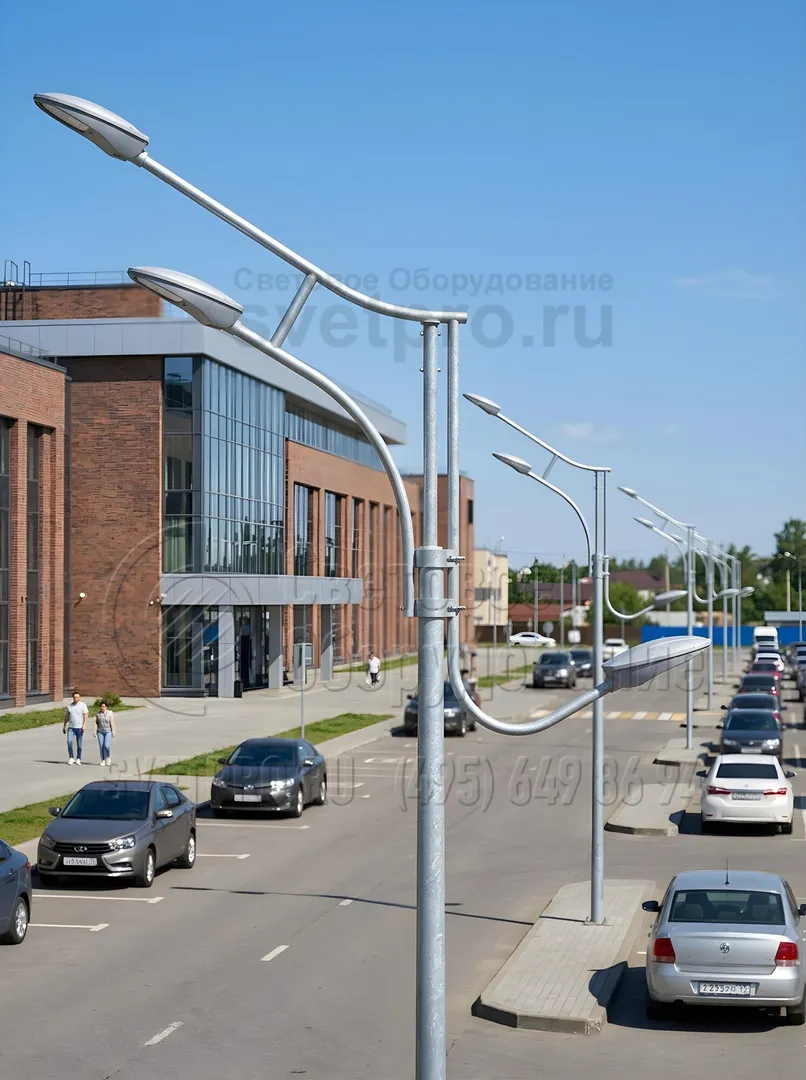

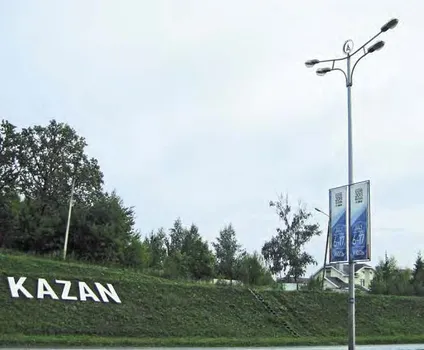

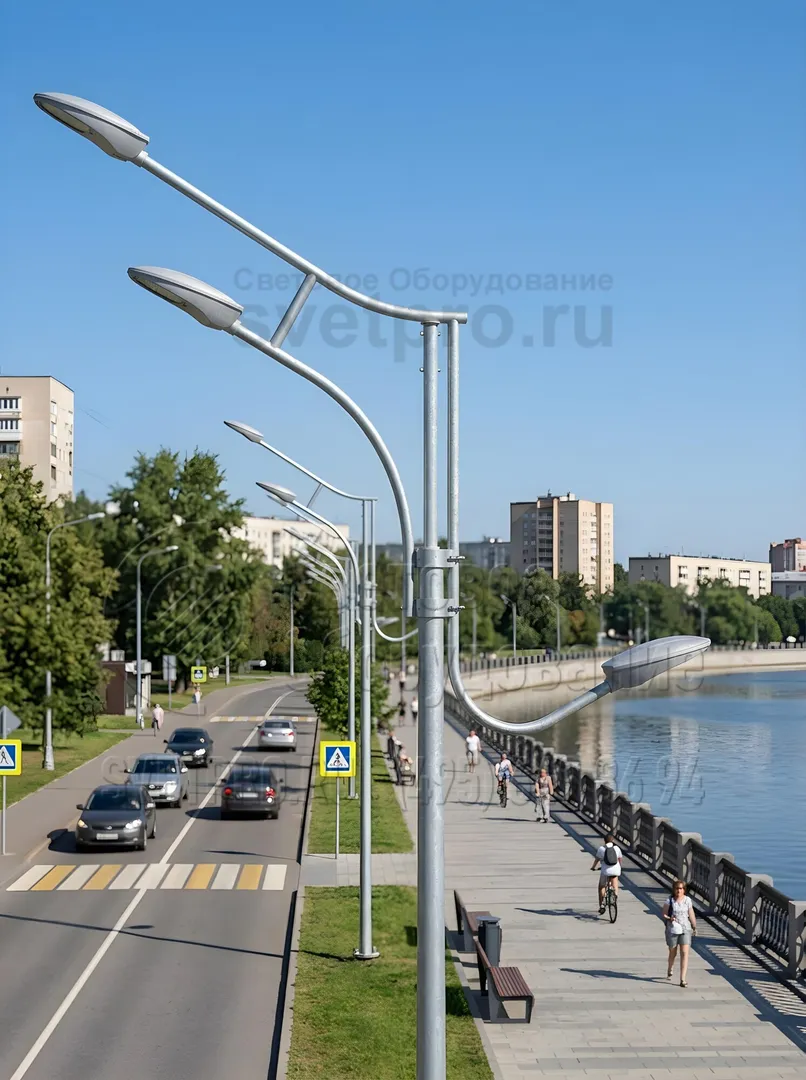

фото с объектов
