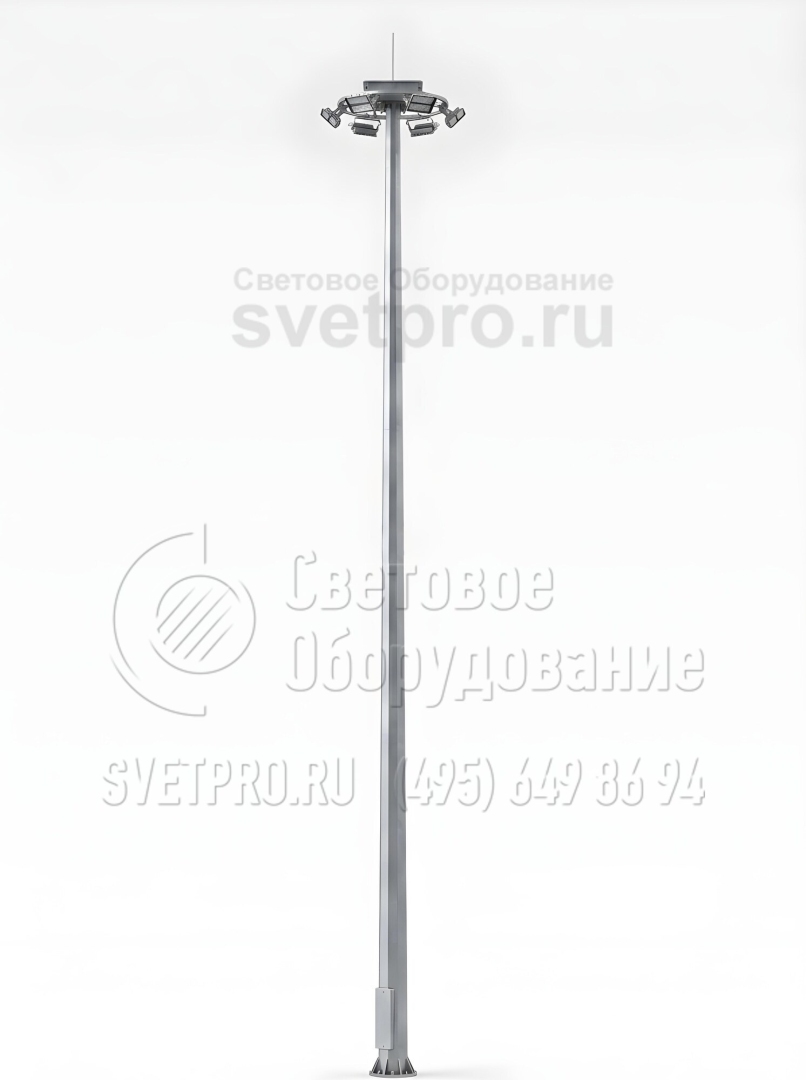

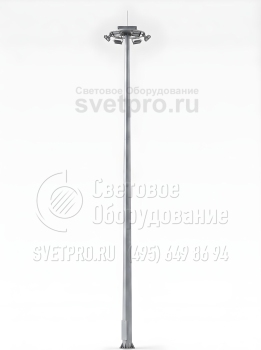

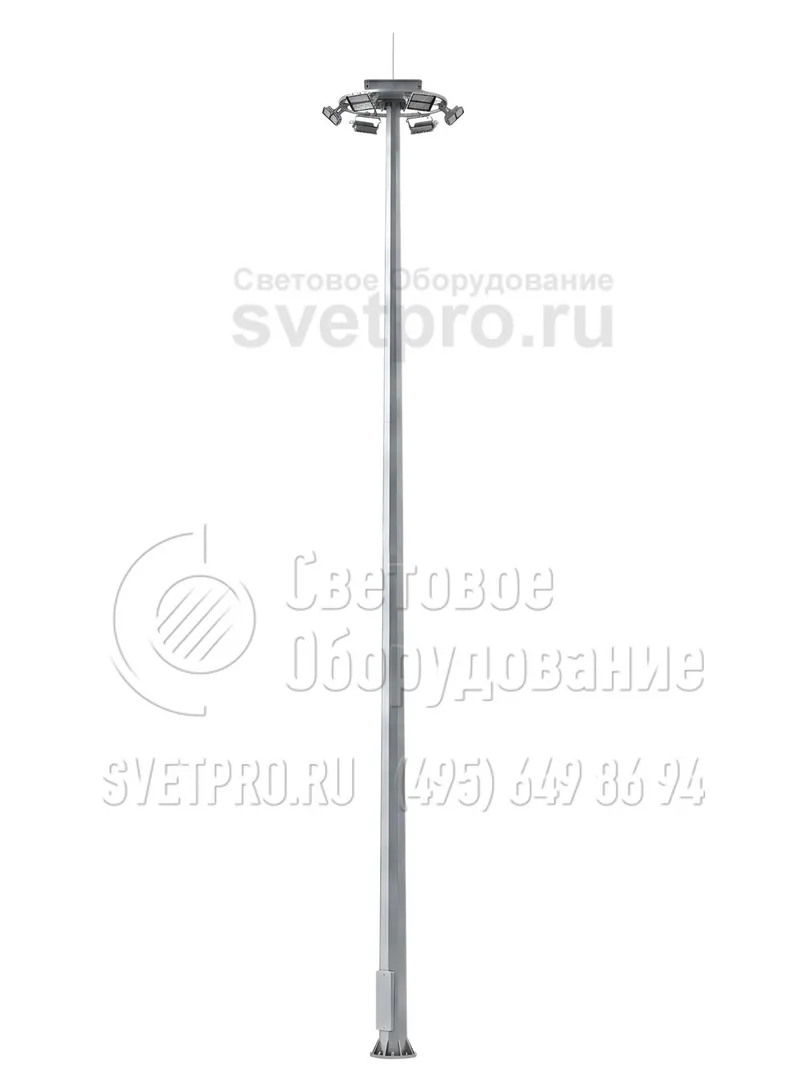

МГФ-16-М Мачта с мобильной короной высота 16 метров
| Область применения: |
|
| Назначение: |
|

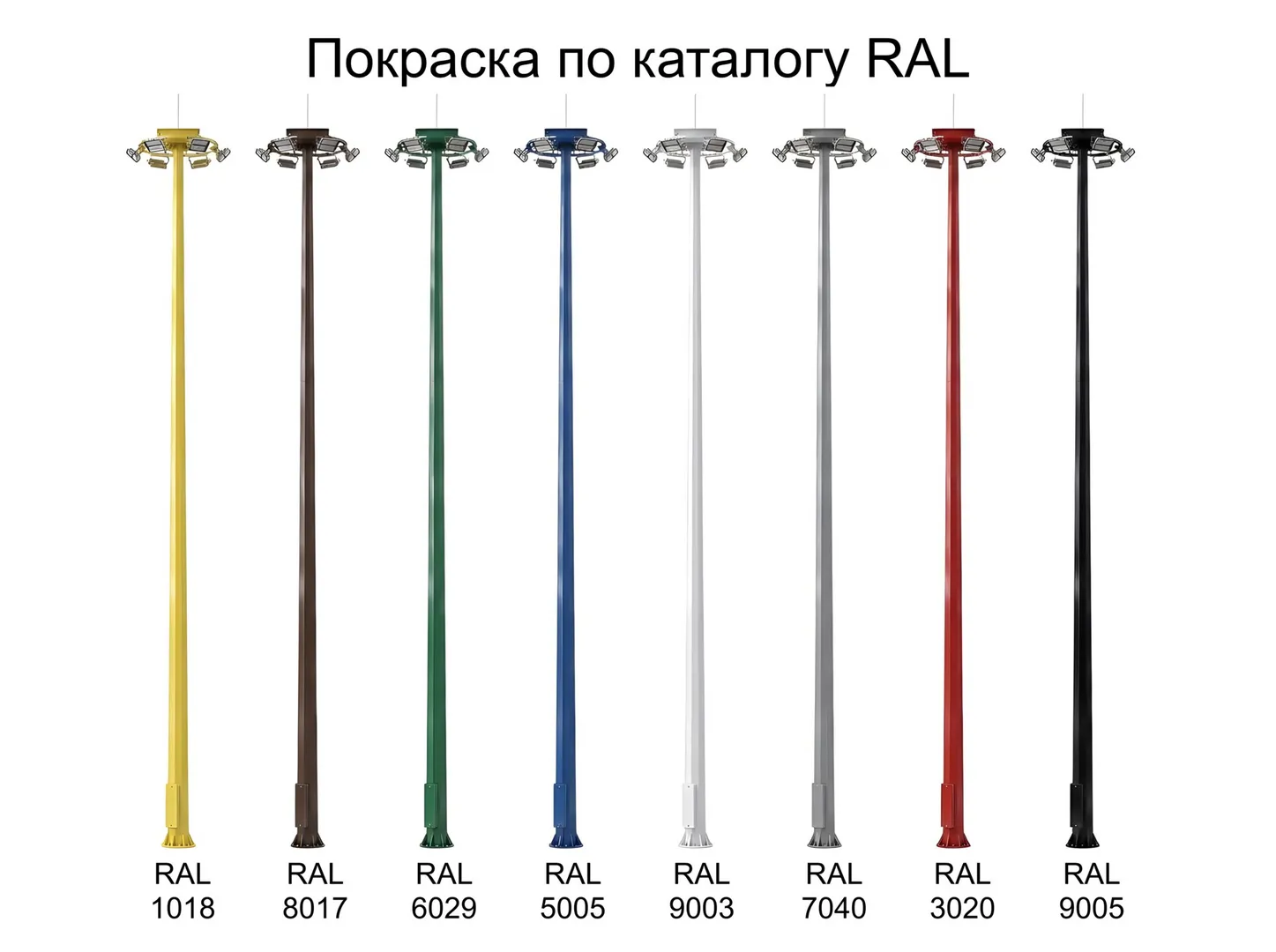

| Покрытие (фильтр): | Горячее цинкование |
| Артикул производителя: | МГФ-16-М |
| Количество секций: | 2-5 |
| Количество световых приборов: | до 6 |
| Количество крепежный отверстий: | 8-24 |
| Нижний диаметр: | 381 мм |
| Верхний диаметр: | 189 мм |
| Вес: | 550 кг |
| Высота: | 16 м |
| Форма опоры: | Граненая |
| Тип короны: | Мобильная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

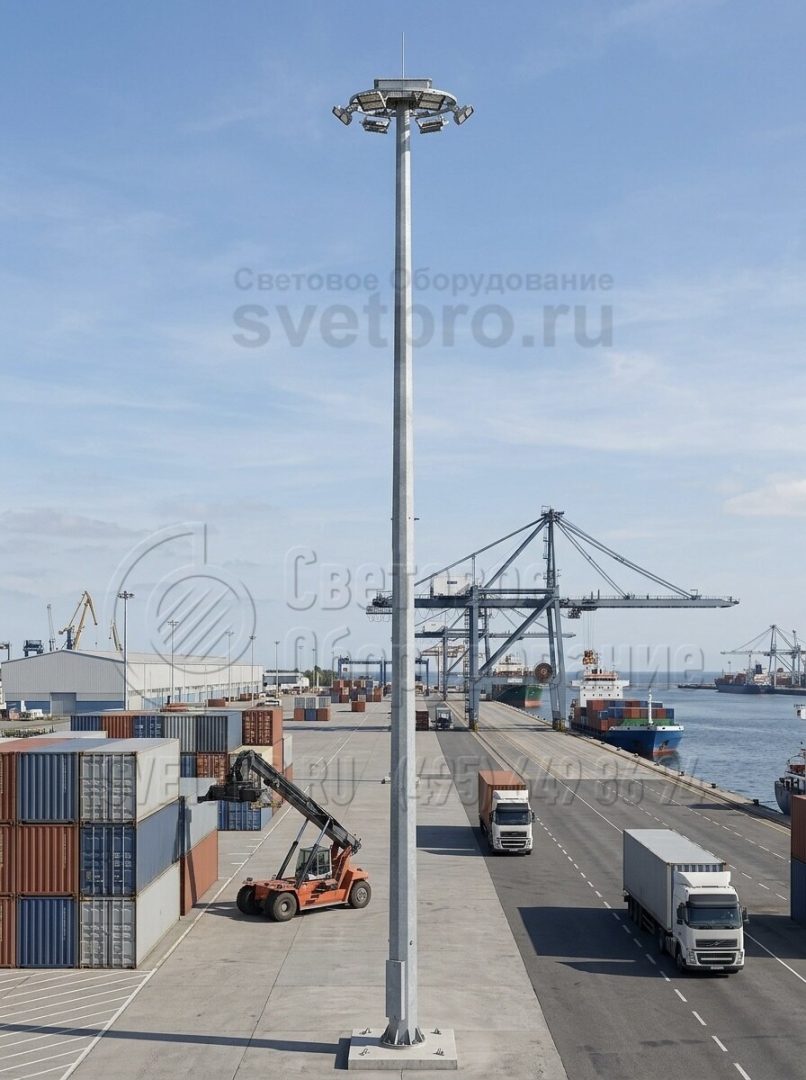

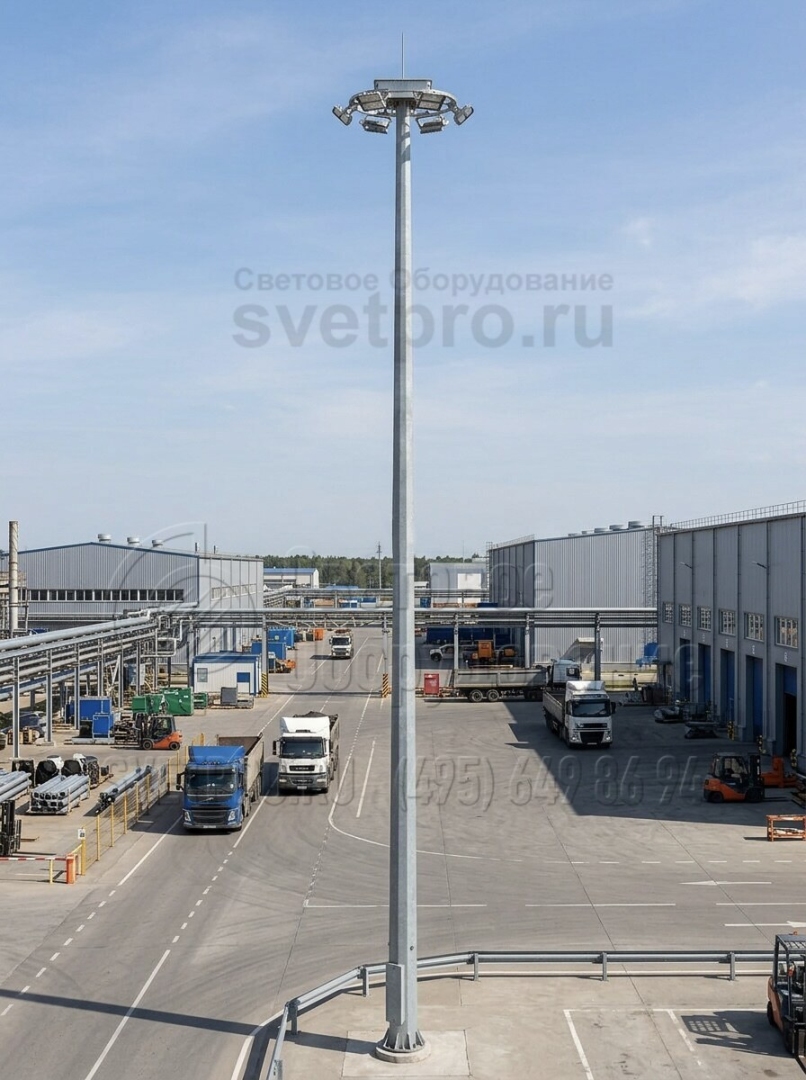

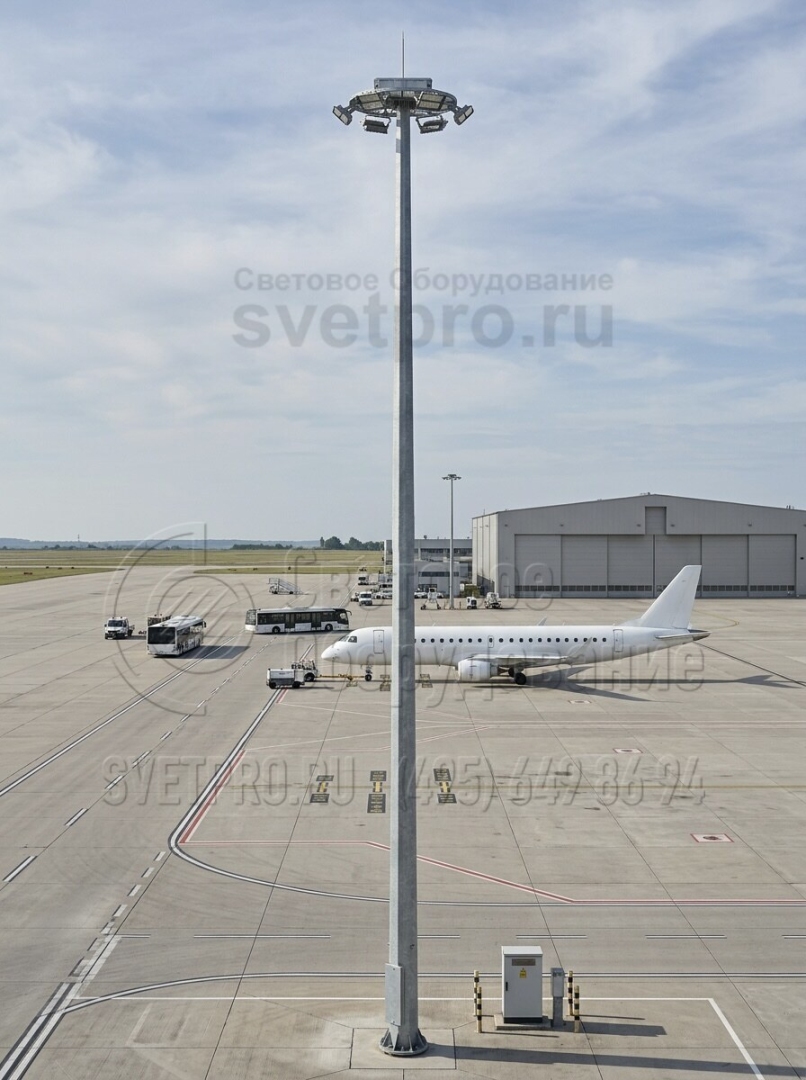

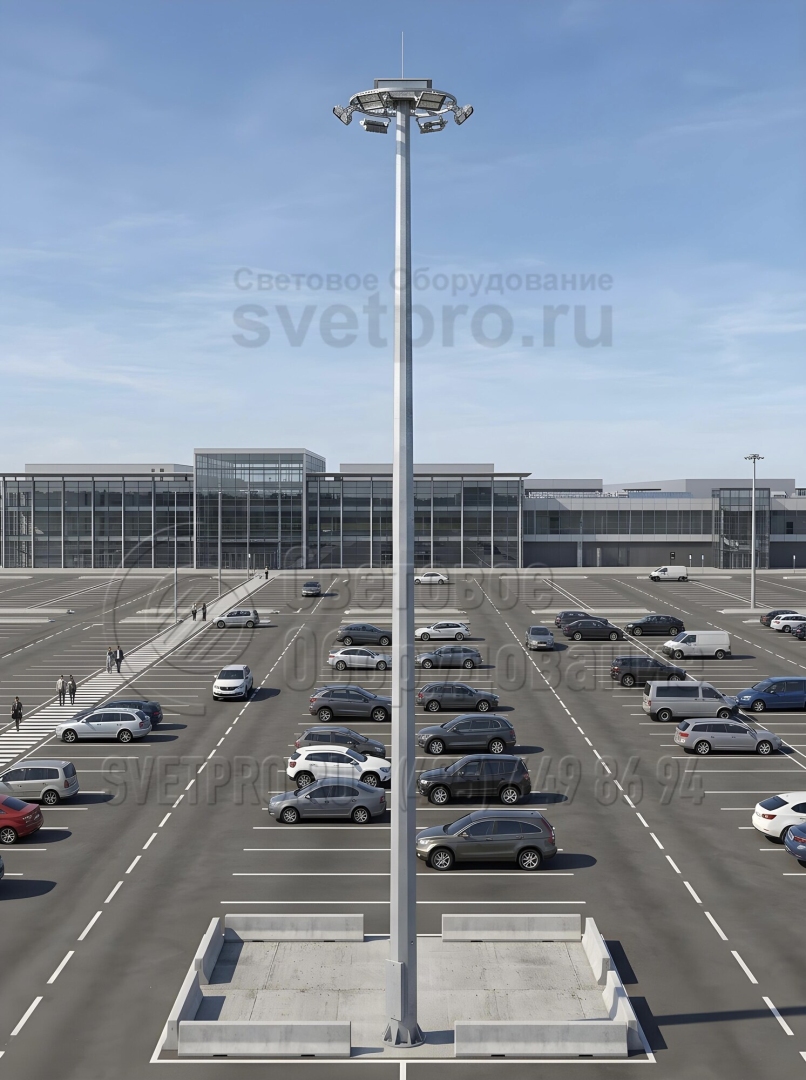

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры мачт МГФ-М. Таблица 1
| Обозначение мачты | Высота ствола мачты, м | Кол-во секций, шт | Масса, кг | Грузоподъемность механического привода, кг | Кол-во ОП, шт | Параметры ствола, мм | Ветровые районы эксплуатации | Нагрузки на фундамент ±10% | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dв | Dн | М MAX, тм | Q MAX, т | N, т | |||||||
| МГФ-16-М(Х)-Y-Z-ц | 16 | 2 | 550 | 250 | до 6 | 189 | 381 | до III | 12,25 | 0,84 | 0,86 |
Основные параметры мачт МГФ-М. Таблица 2
| Обозначение мачты | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | |||
|---|---|---|---|---|---|
| d | n | А | Б | ||
| МГФ-16-М(Х)-Y-Z-ц | ЗА-30/8/Д540-0,94-хц | 30 | 8 | 640 | 540 |
ОПИСАНИЕ
Опорная мачта МГФ-16-М – сложная конструкция высотой 16 м, используемая для наружной подсветки больших открытых территорий, крупных объектов коммерческого и общественного типа. Подвижная корона упрощает обслуживание светильников, которое проводится без привлечения спецтехники. Такой функционал позволяет применять мачту для подсветки автомагистралей, транспортных развязок, территорий аэродромов, промышленных объектов и складов, на ж/д сортировочных станциях, открытых складских и производственных терминалах, морских и речных портах.
Мачта имеет двухсекционную конструкцию, отдельные элементы которой представляют собой стальные многогранные изделия, получаемые из листового проката посредством гибки и последующей сварки. Для защиты опоры от ржавчины и снижения негативного воздействия внешних факторов металл обрабатывается горячим цинкованием.

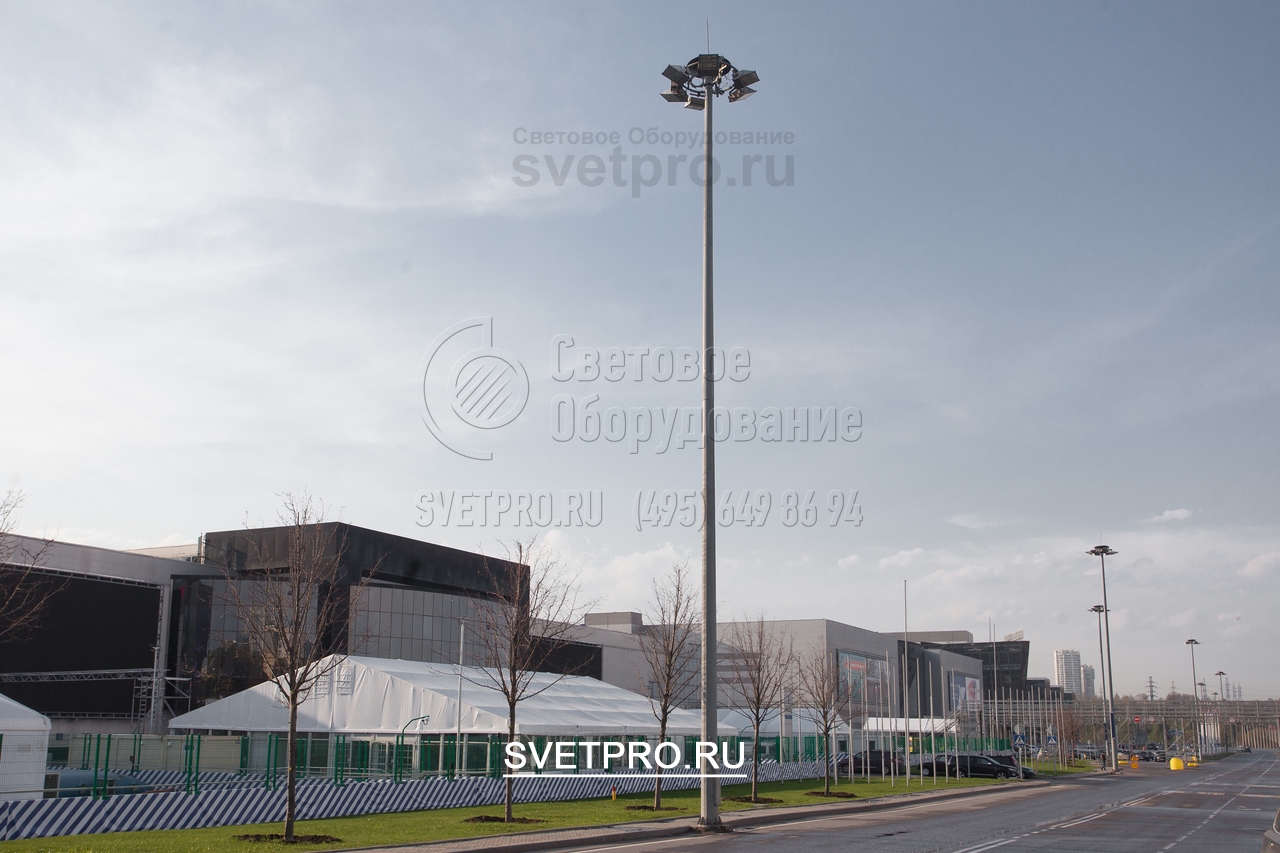

Используемые для подсветки прожекторы располагаются на вершине опоры на оголовке с подвижной короной, перемещение которой осуществляется электромотором и лебедкой, расположенным у основания. Мачта монтируется на бетонный фундамент с закладным элементом, соединение с которым выполняется через фланец.

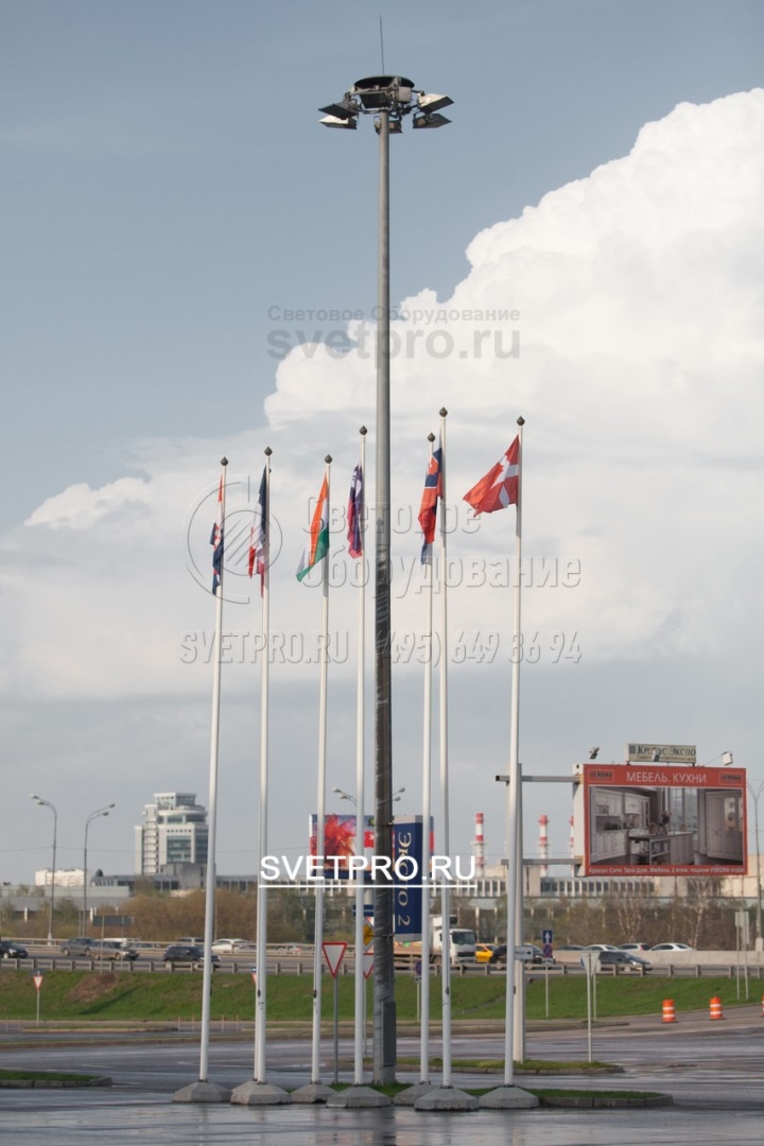

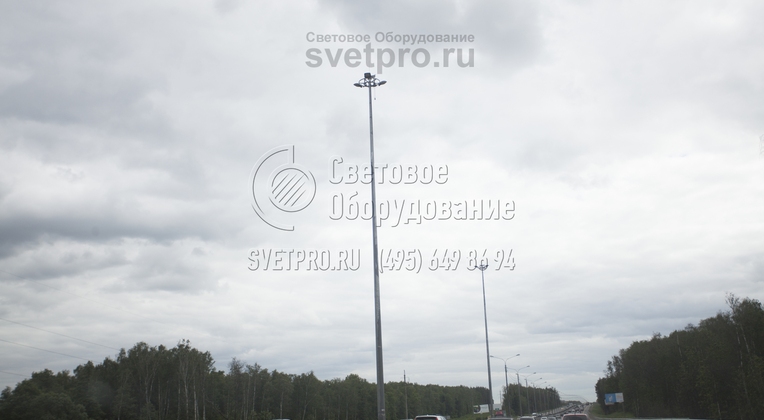

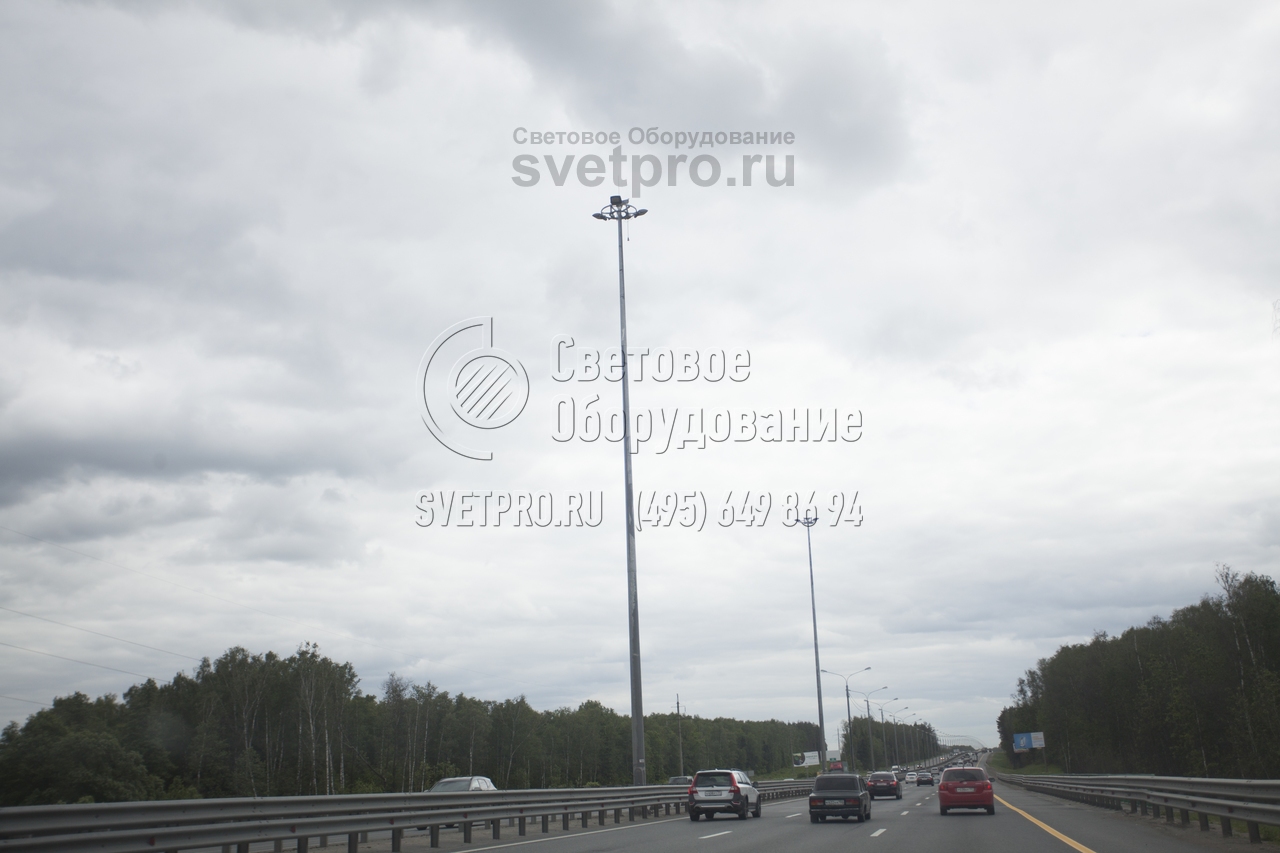

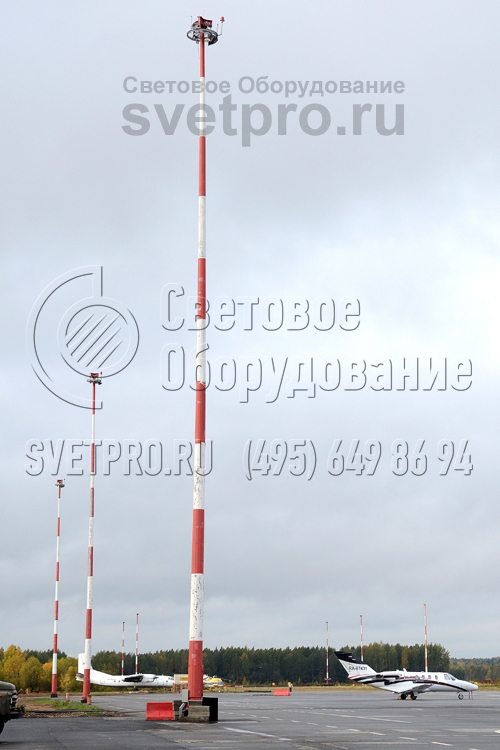

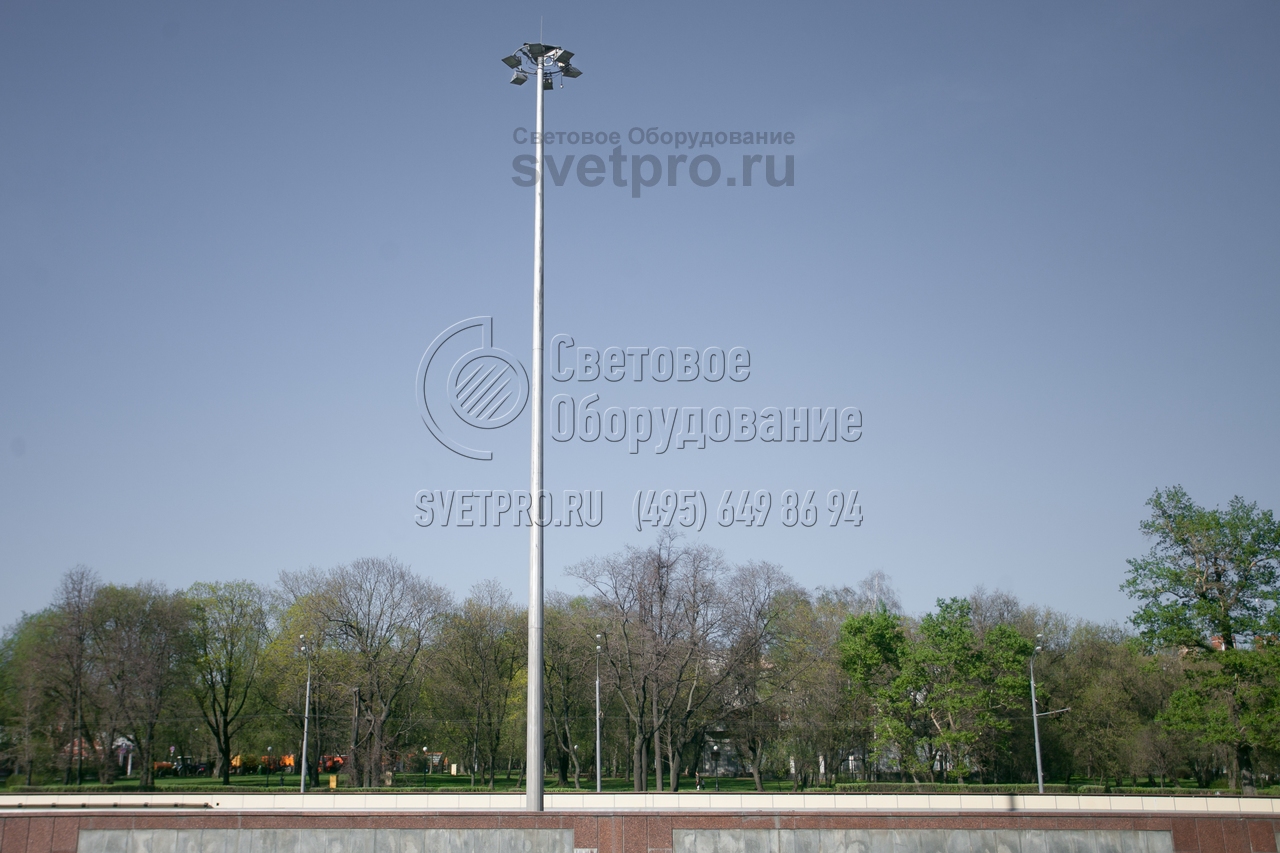

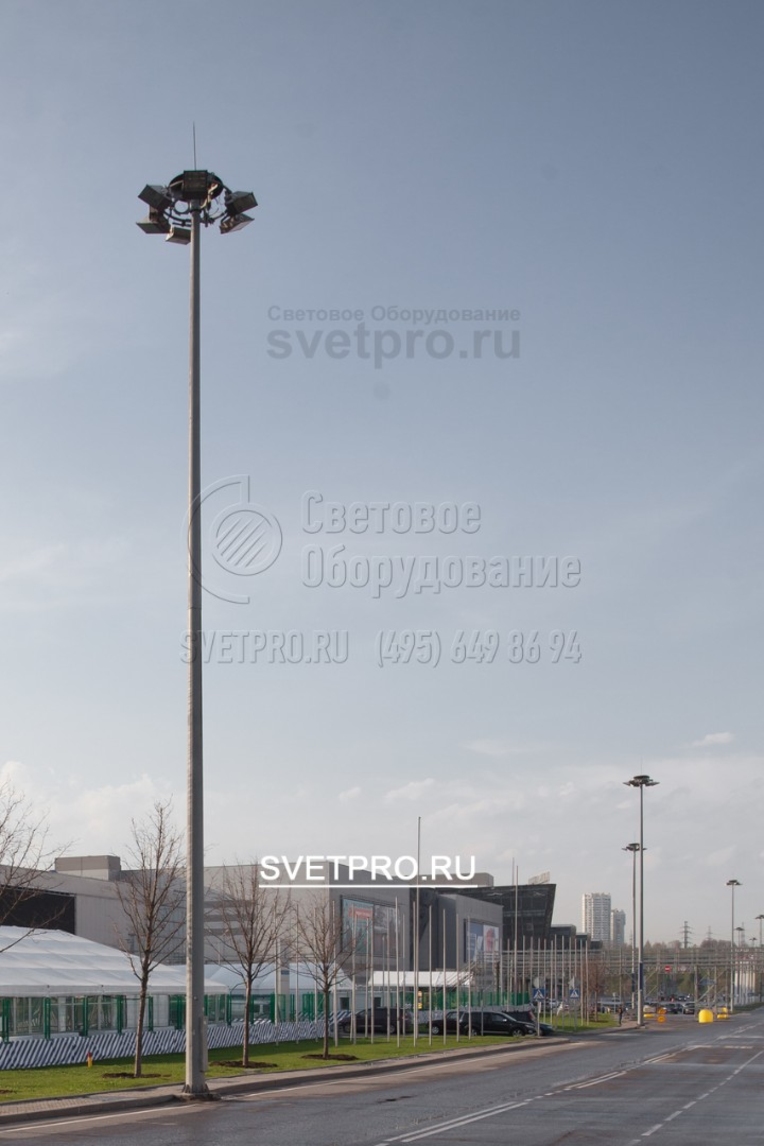

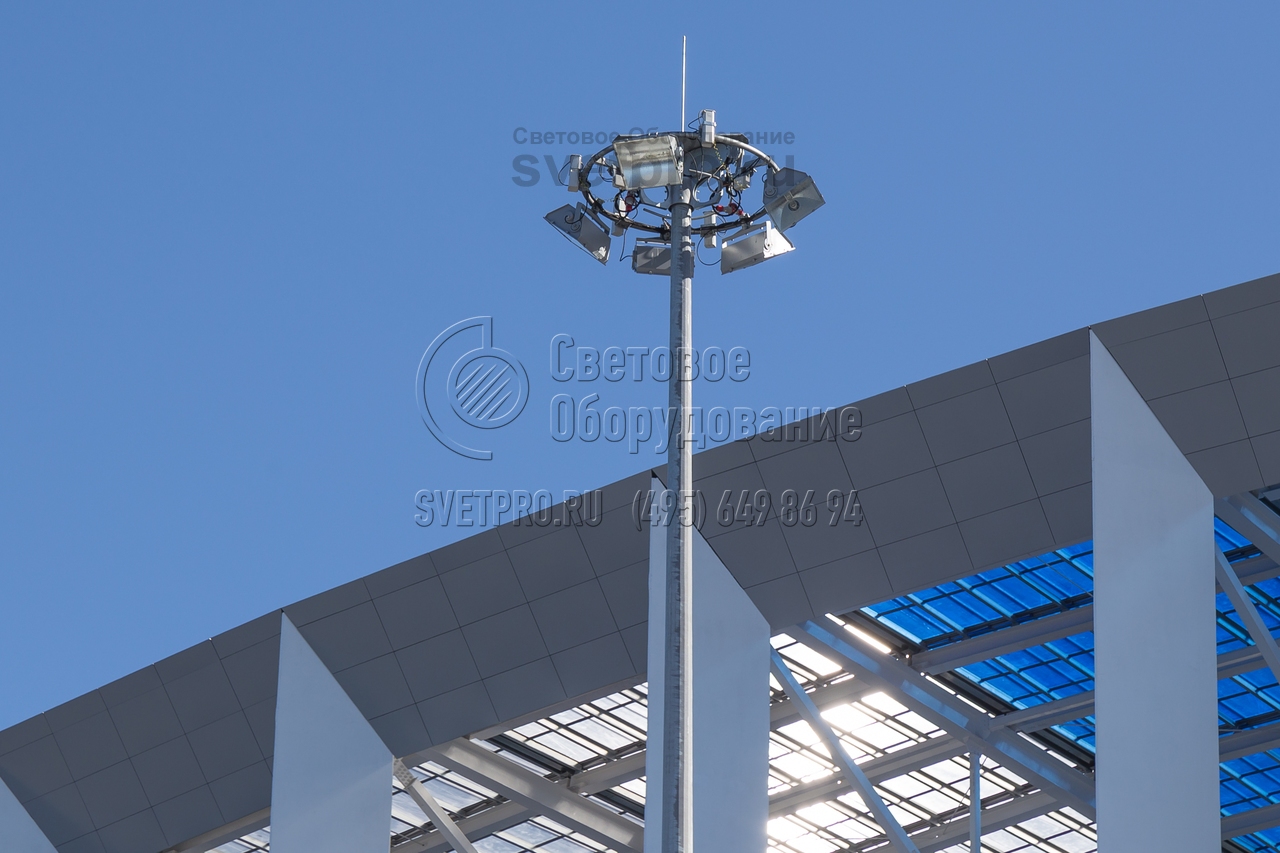

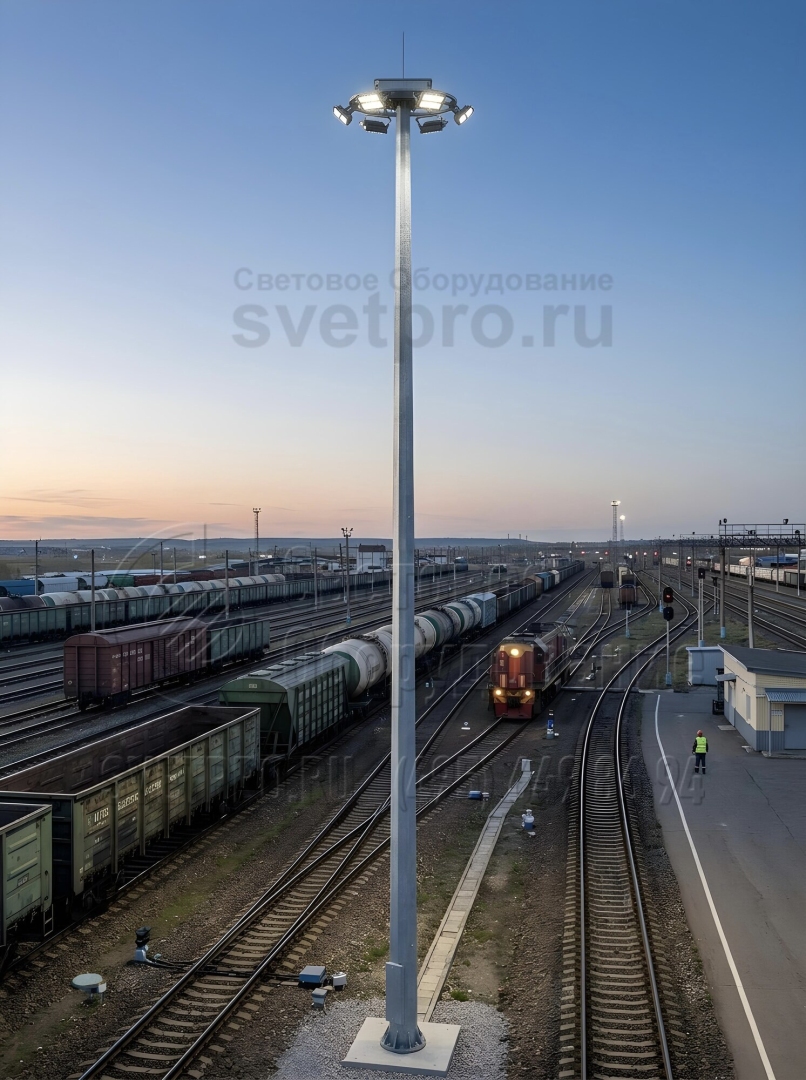

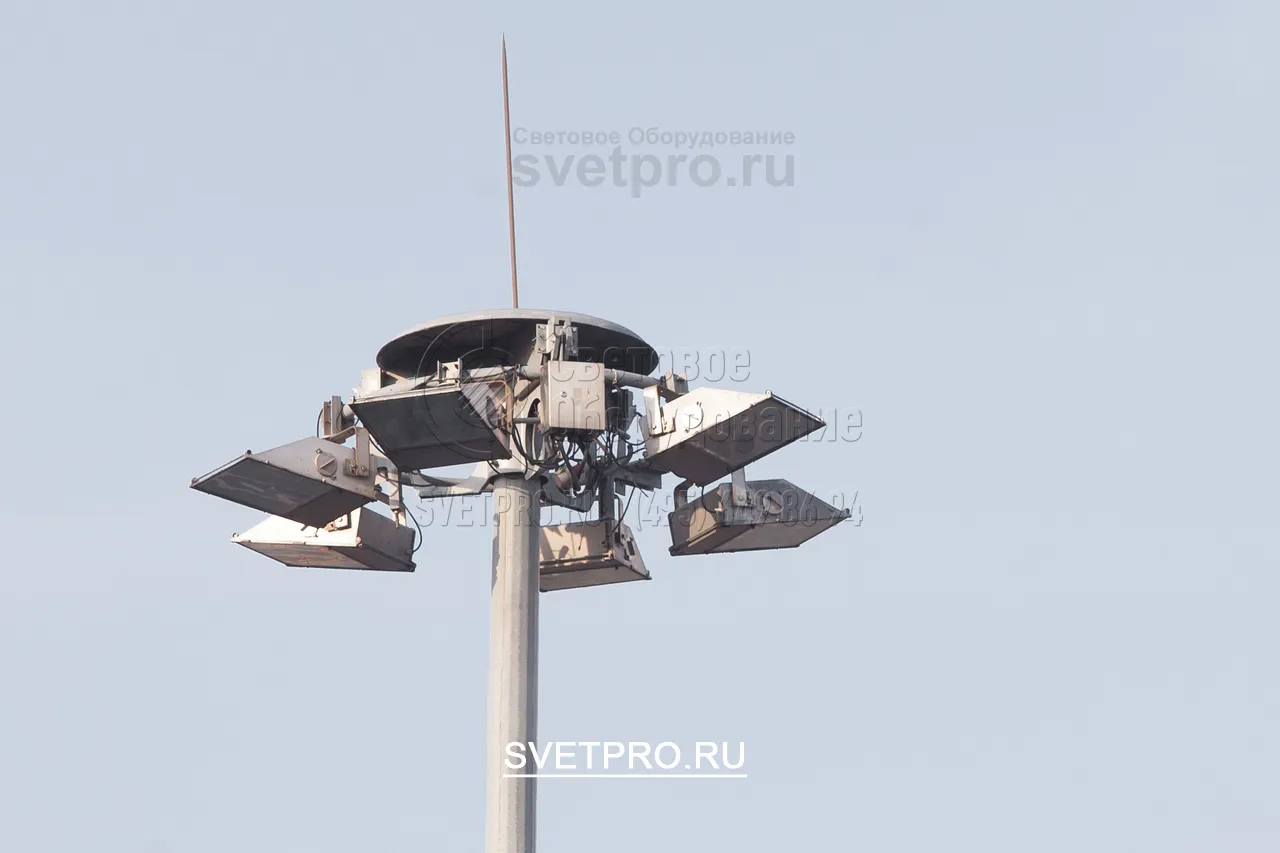

фото с объектов

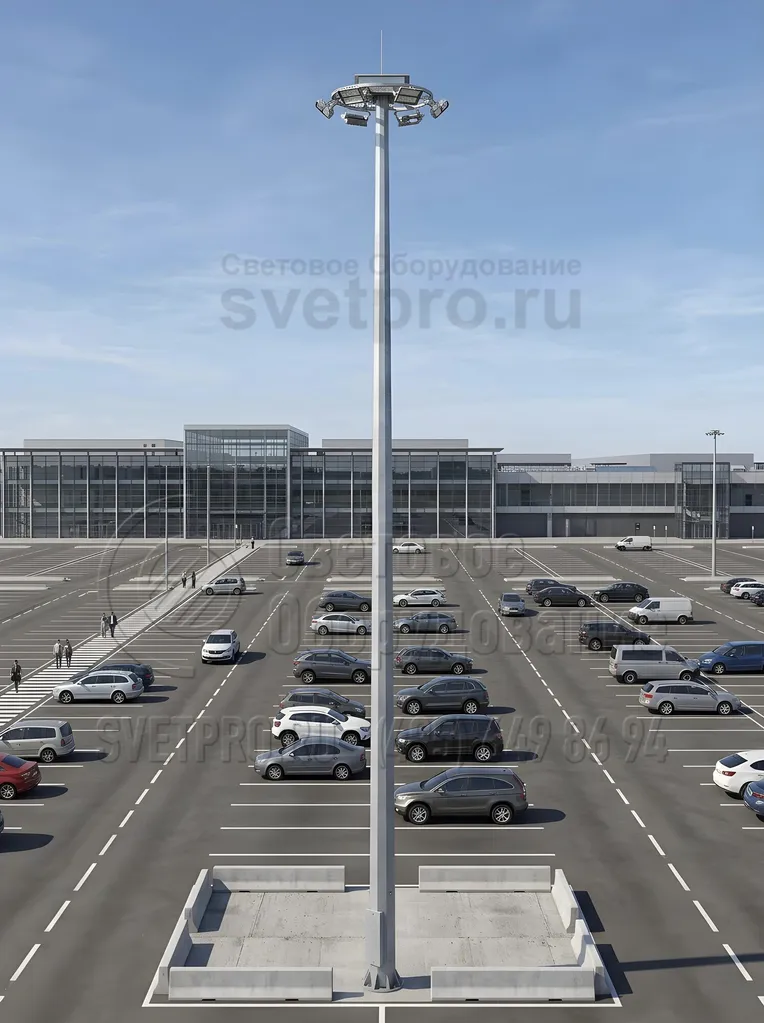

Фотогалерея
-
1. У мачт МГФ16‐М установку, выставление и центрирование штатных фундаментных
болтов необходимо производить с помощью кондукторов, прилагаемых в комплекте.
-
2. К верхней секции приварен фланец с косынками для крепления оголовника, а также
приварены закладные элементы для крепления направляющих. -

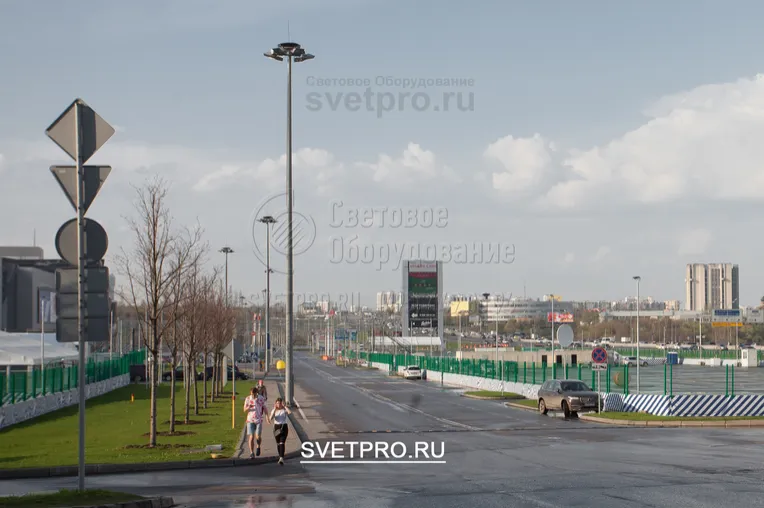

3. Вращением электропривода в направлении разматывания троса с барабана лебёдки
спускная рама со светильниками опускается на высоту обслуживания светильников 1,7
– 1,5 м. -
4. Фундаментные болты предназначены для обустройства столбчатого фундамента
опоры. Фундамент проектируется отдельно. -

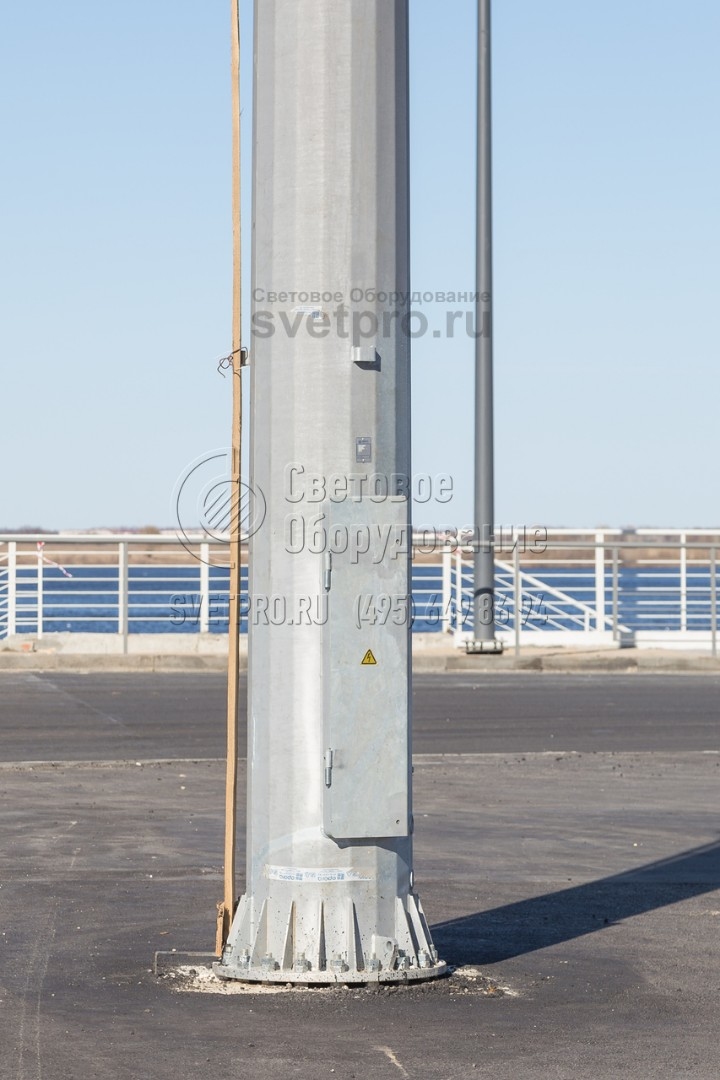

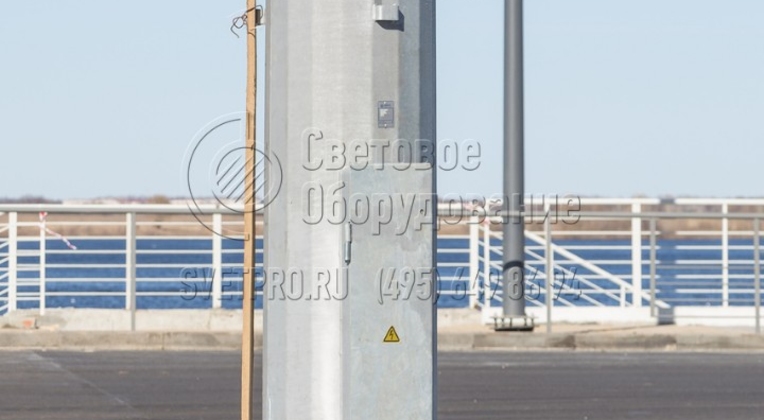

5. Для доступа к лебёдке с редуктором предусмотрено ревизионное окно с замком. -
6. По окончании технических работ с осветительными приборами производится подъём
мобильной рамы при помощи электропривода. У мачты МГФ16‐М подъём
производится до высоты 15 м, дальнейший подъём до упора может производиться
только ручной рукояткой. -

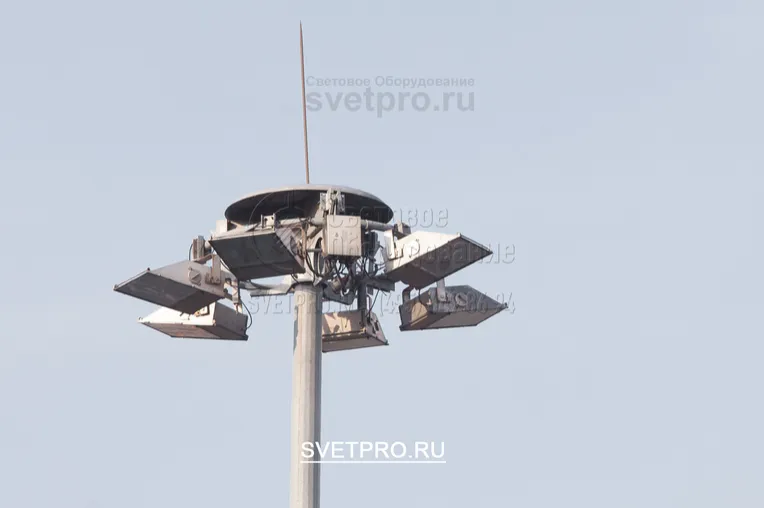

7. Фиксацию мобильной рамы в крайнем верхнем положении обеспечивают три детали
фиксации, которые крепятся к основанию оголовника. -
8. Подключение осветительных приборов на мобильной раме у мачты МГФ16‐М
осуществляется через распределительный щит. -
9. У мачты МГФ16‐М использование электродрели на подъём в интервале 15 – 16 м
категорически запрещается. -

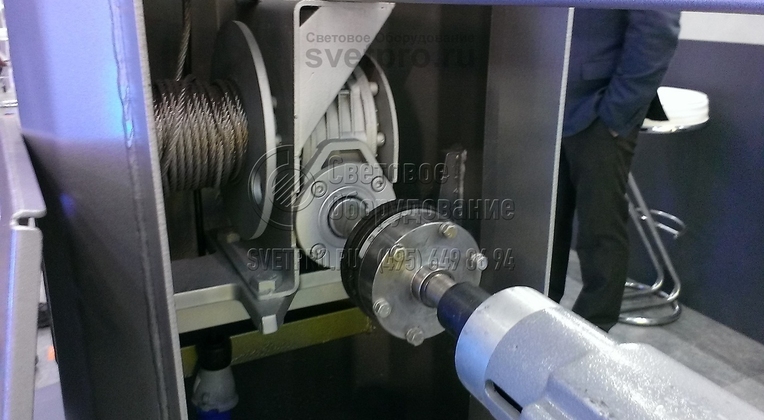

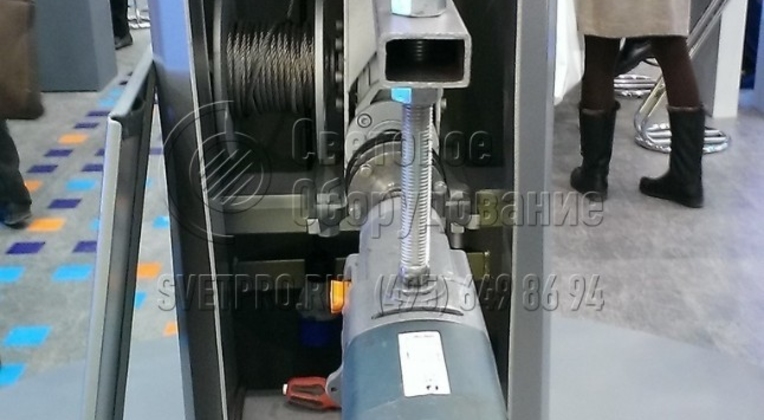

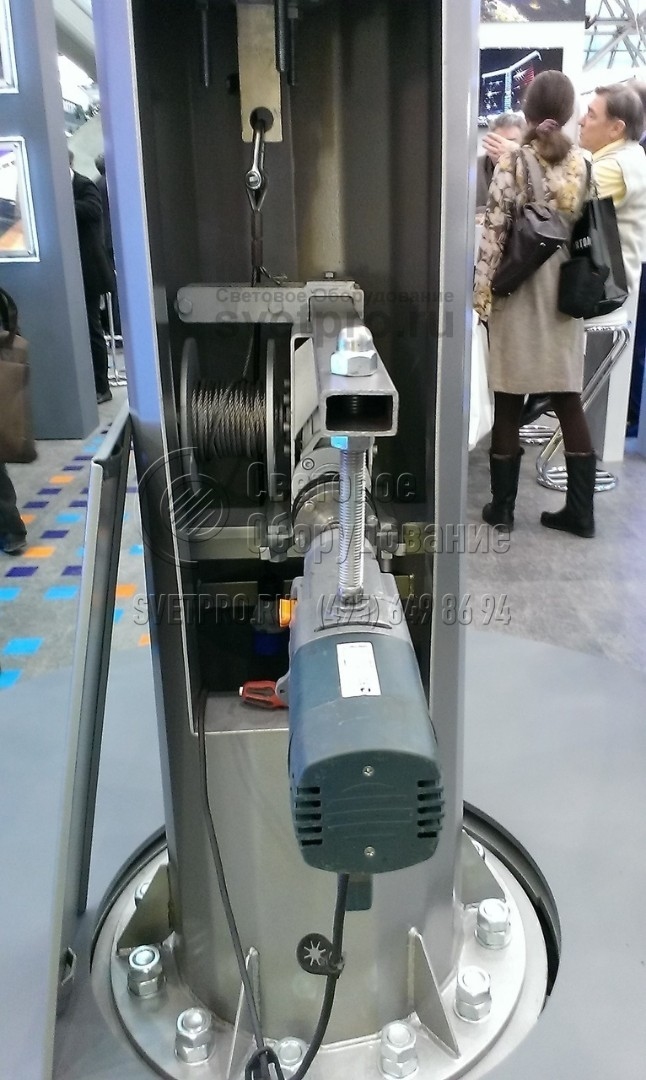

10. Лебёдка смонтирована в нижней секции мачты. -

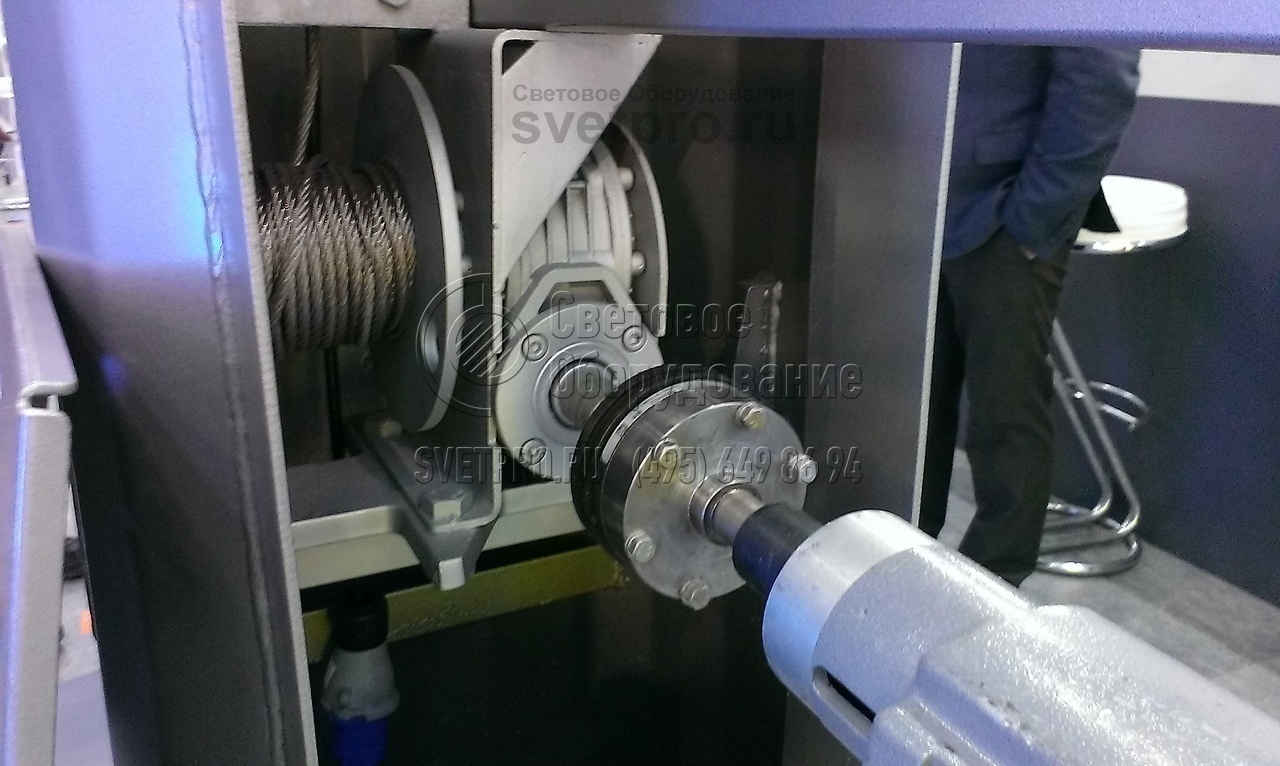

11. Лебёдка у мачты МГФ16‐М состоит из корпуса с барабаном и червячного редуктора,
заполненного маслом, что не требует смазки на весь период эксплуатации мачты. -

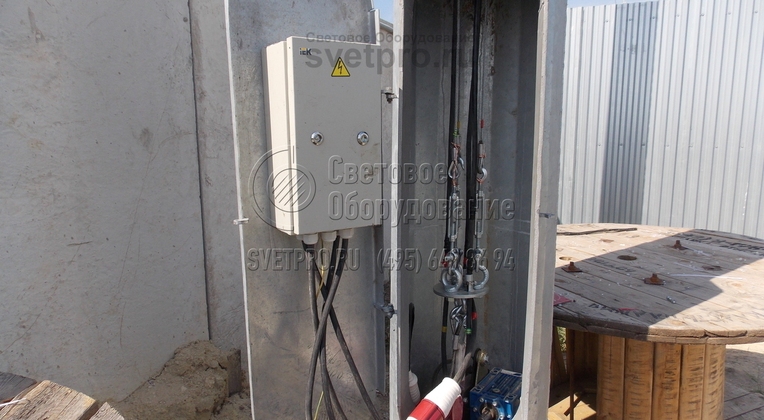

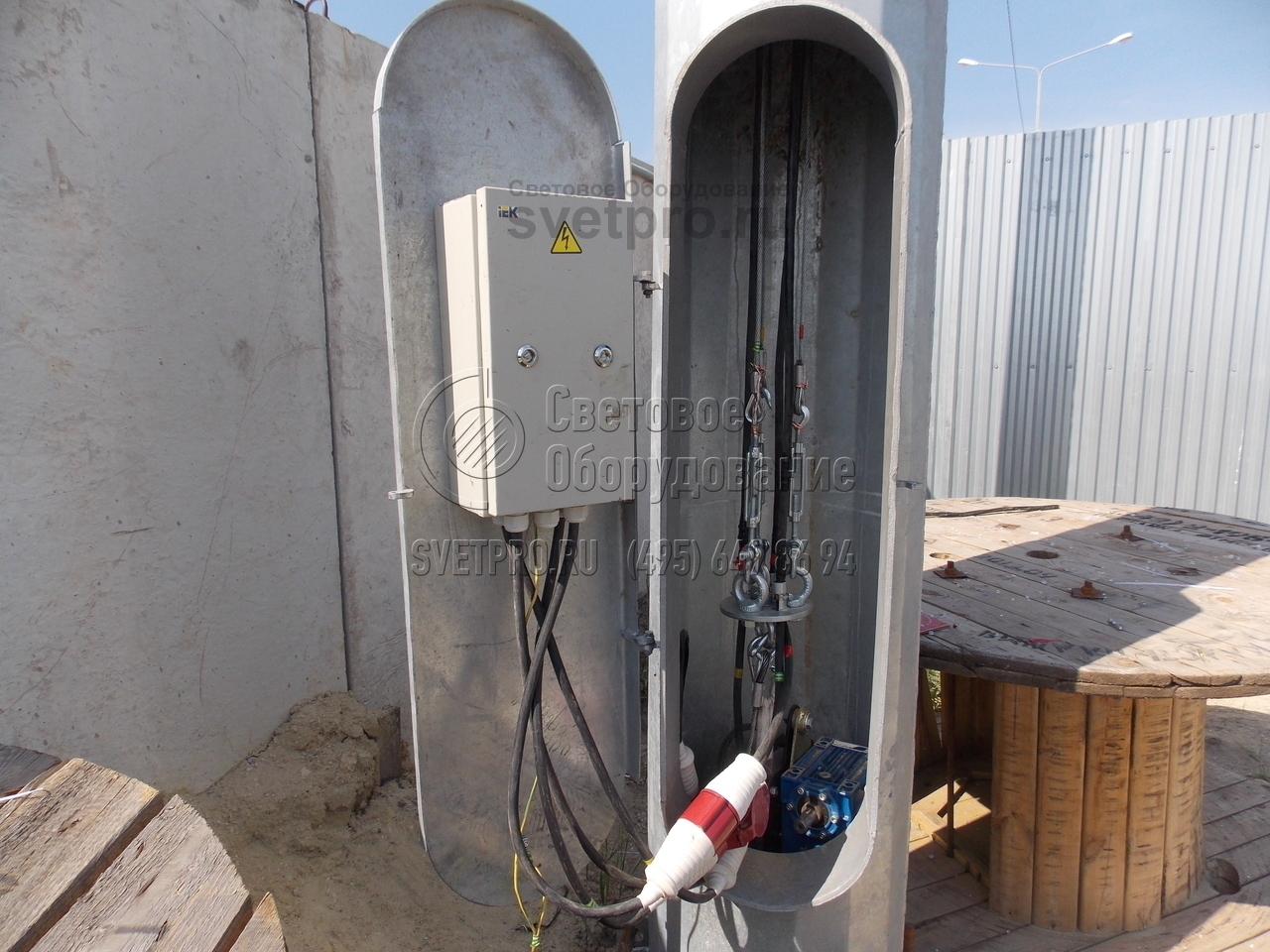

12. Щит электроаппаратуры крепится в нижней секции мачты и служит для подключения
входящих проводов питания. -

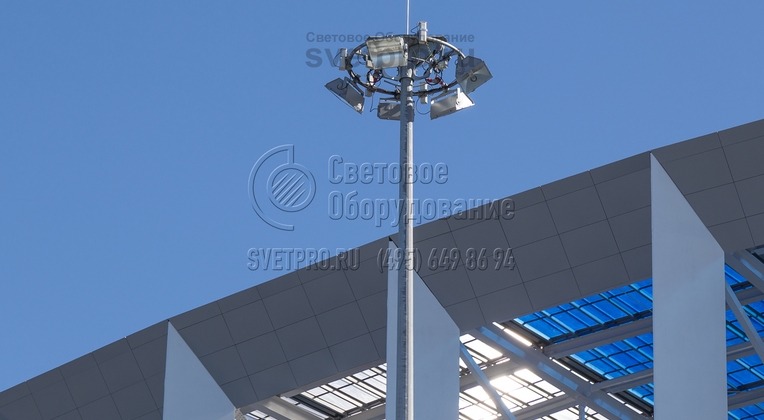

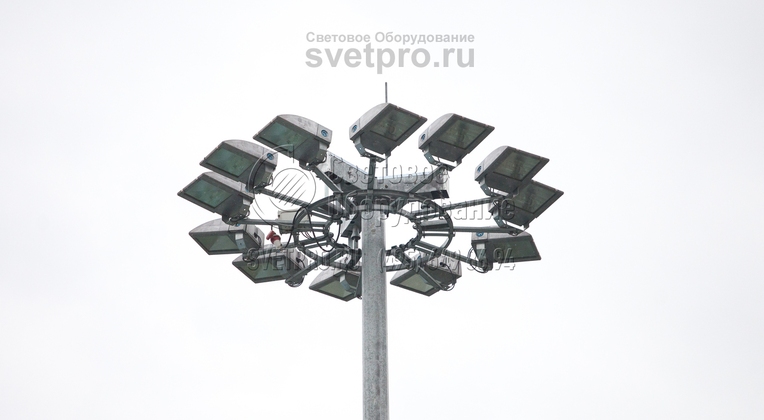

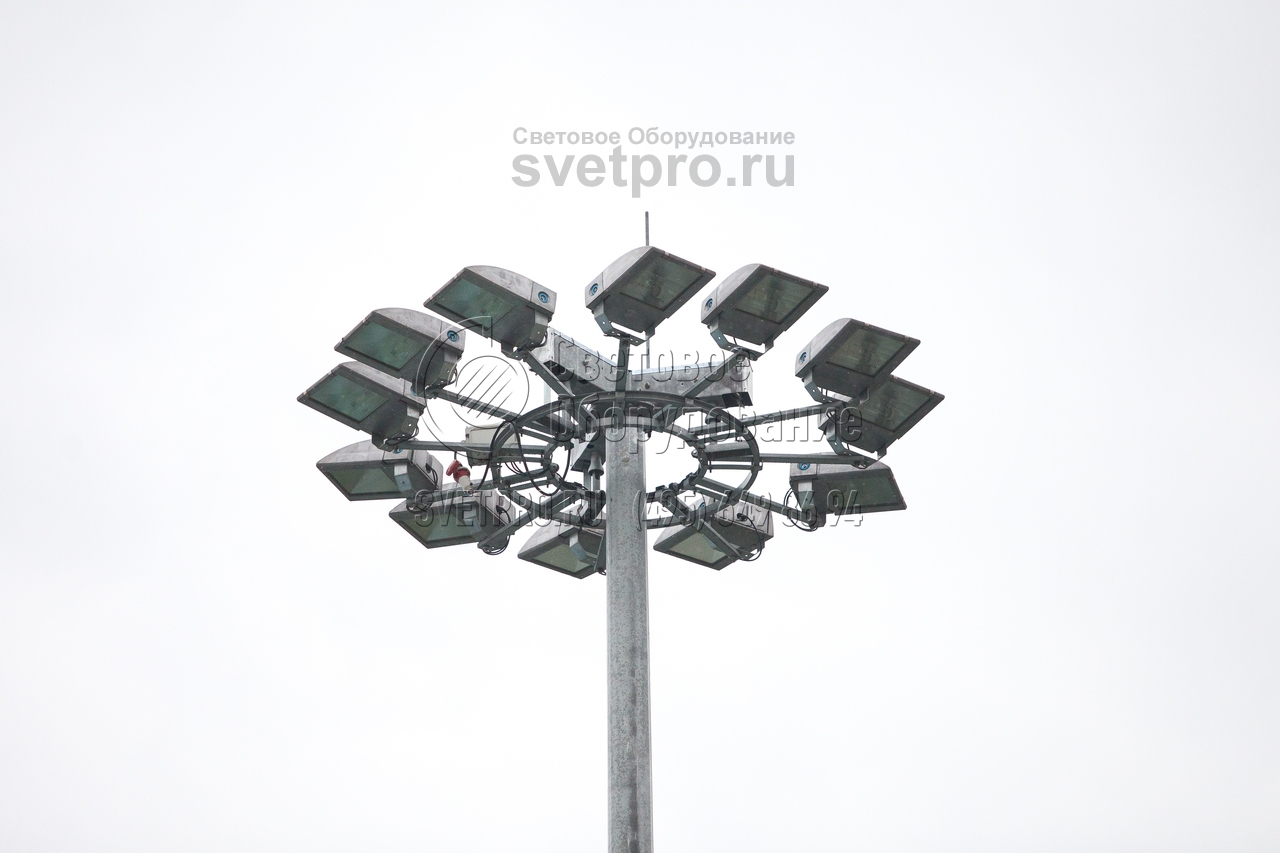

13. Спускная рама мачты МГФ16‐М выполнена в виде кольца, изготовленного из трубы. -

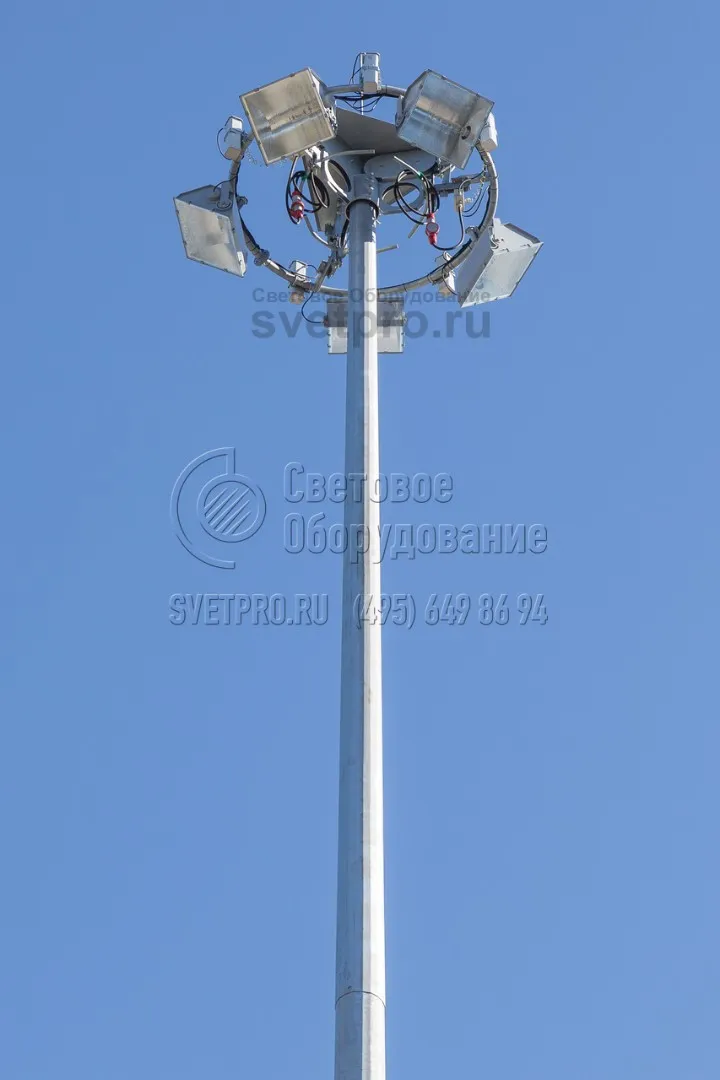

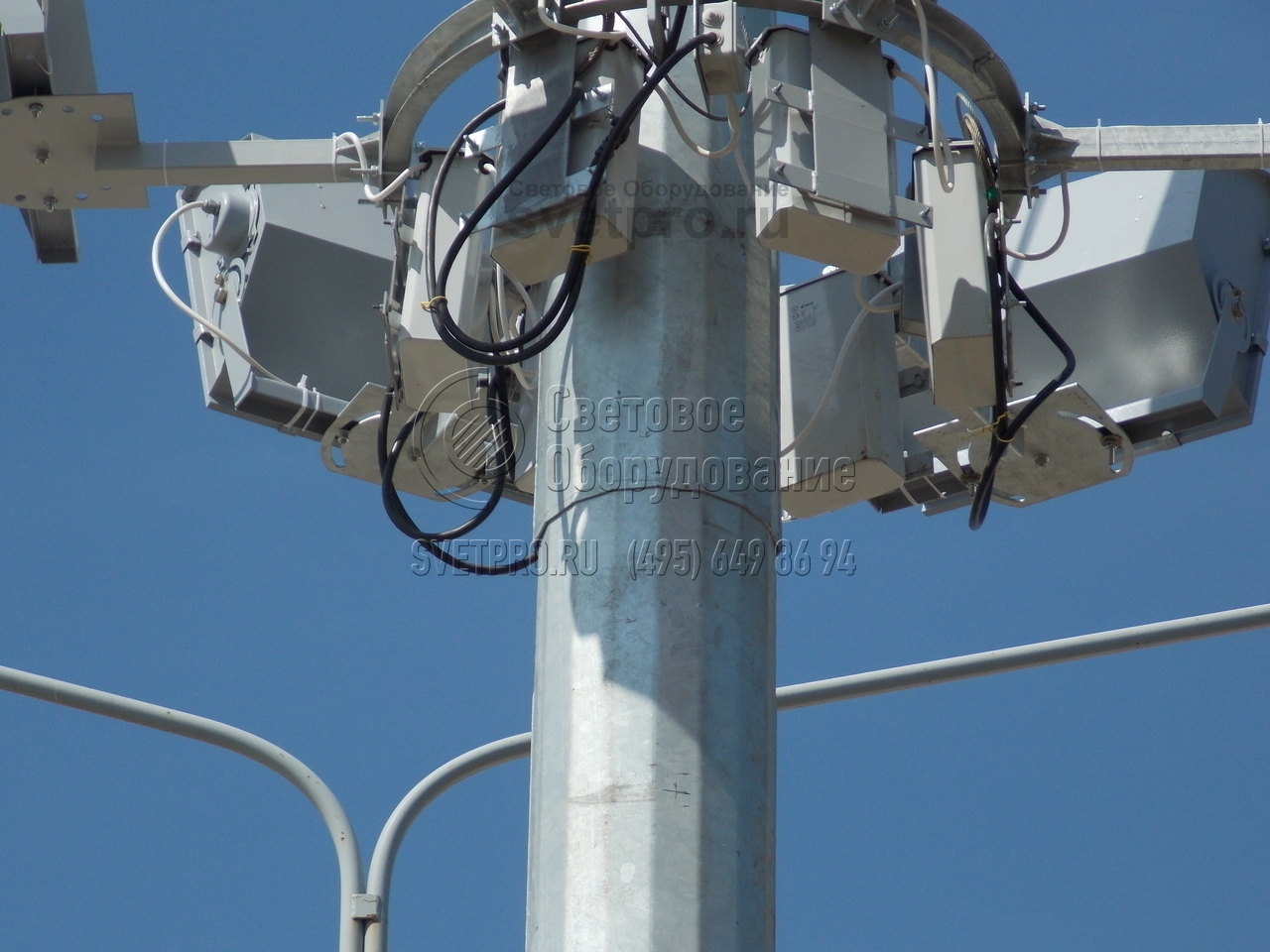

14. Мобильная рама подвешивается в трёх точках на тросах, пропущенные через ролики
оголовника. -
15. При необходимости подачи питания на светильники используется специальный кабель
из эксплуатационного комплекта, которым соединяют блочные части разъёмов панели
электроаппаратуры и распределительного щита. -
16. При необходимости подачи питания на светильники используется специальный кабель из
эксплуатационного комплекта, которым соединяют блочные части разъёмов панели
электроаппаратуры и распределительного щита.
