ВМОН Высокомачтовые граненые опоры со стационарной короной
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВМОН-Н(ОП)-Л |
Количество секций: | 2-4 |
Количество световых приборов: | до 60 |
Установка: | Фланцевой частью на заранее установленный и забетонированный в грунт фундамент с металлическим соединительным элементом |
Количество крепежный отверстий: | 8 |
Материал: | Листовая сталь |
Размер фланца: | 580-1450 мм |
Нижний диаметр: | 370-1150 мм |
Верхний диаметр: | 150-350 мм |
Вес: | 1295-8240 кг |
Высота: | 16-50 м |
Форма опоры: | Граненая |
Тип короны: | Стационарная |
Подвод кабеля: | Низ |
как выбрать опору?

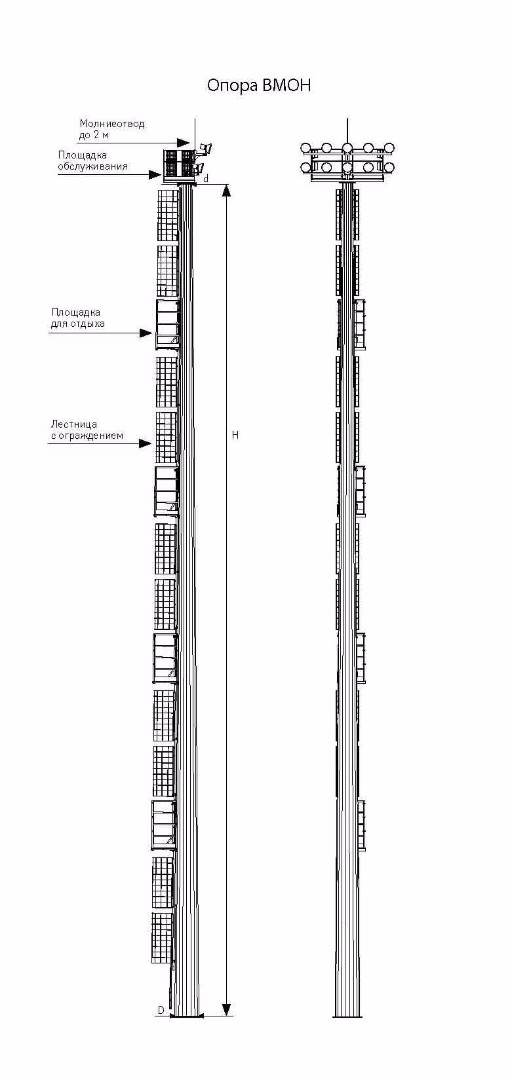

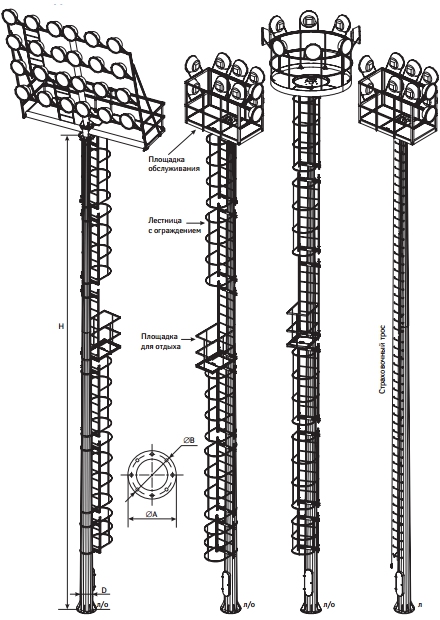

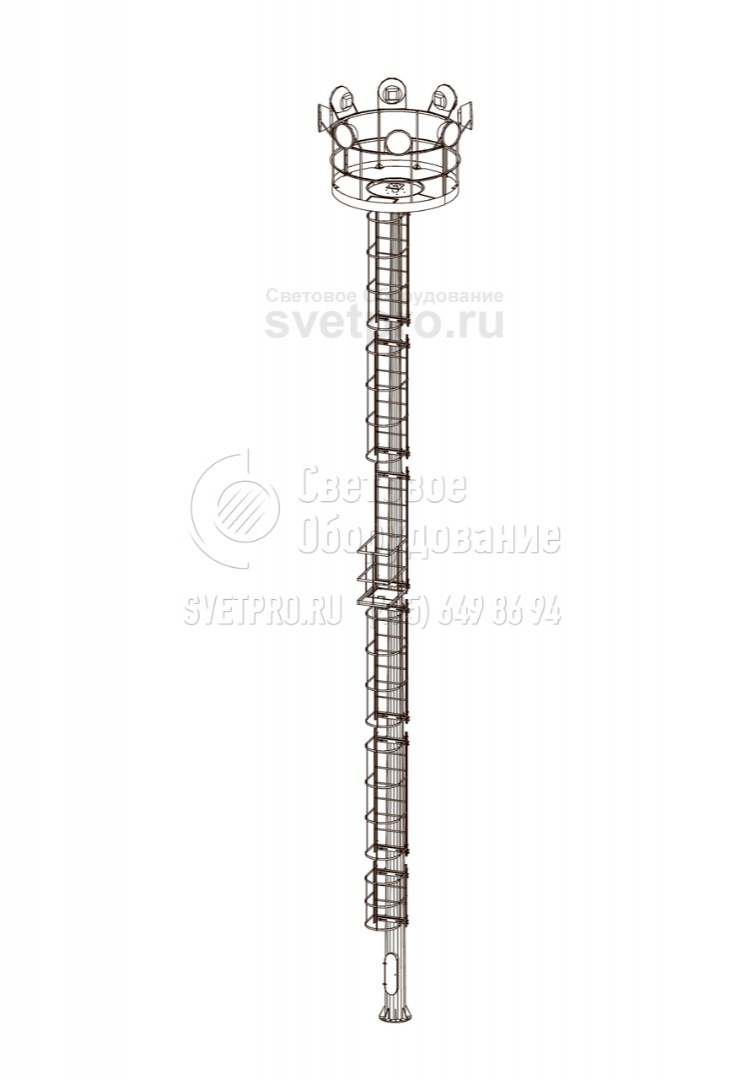

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Вес | Высота | Нижний диаметр | Наружный диаметр фланца | Межцентровое расстояние отверстий | Количество секций | Количество осветительных приборов |
---|---|---|---|---|---|---|---|---|
ВМОН | m, кг | H, м | D, мм | A, мм | B, мм | K, шт. | ОП | |
ВМОН-11 | ВМОН-11 | 506 | 11 | 500 | 700 | 600 | 2 | 5 |
ВМОН-16 | ВМОН-16 л/о | 832 | 16 | 370 | 580 | 490 | 2 | 6 |
ВМОН-16 | ВМОН-16 «Sport» | 555 | 16 | 370 | 580 | 490 | ||
ВМОН-16 | ВМОН-16 «Sport» | 856 | 16 | 520 | 730 | 640 | ||
ВМОН-16 | ВМОН-16 «Sport» | 623 | 16 | 520 | 730 | 640 | ||
ВМОН-20 | ВМОН-20 л/о | 1114 | 20 | 425 | 600 | 525 | 2 | 10 |
ВМОН-25 | ВМОН-25 л/о | 2076 | 25 | 700 | 900 | 800 | 3 | 30 |
ВМОН-30 | ВМОН-30 л/о | 2211 | 30 | 550 | 800 | 700 | 3 | 20 |
ВМОН-30 | ВМОН-30 л/о | 3788 | 30 | 870 | 1130 | 1020 | 3 | 30 |
ВМОН-35 | ВМОН-35 л/о | 4000 | 35 | 850 | 1100 | 990 | 4 | 30 |
ВМОН-25 | ВМОН-25 л | 800 | 25 | 1095 | 960 | 3 | 28 | |
ВМОН-40 | ВМОН-40 л/о | 9260 | 40 | 1300 | 1700 | 1500 | 4 | 60 |
ВМОН-50 | ВМОН-50 | 8785 | 50 | 1250 | 1500 | 1370 |
ОПИСАНИЕ
Существование объектов с большими открытыми территориями, которые нуждаются в наружном освещении, к которым ограничен доступ для обслуживания осветительного оборудования, дало необходимость создания высокомачтовых опор.

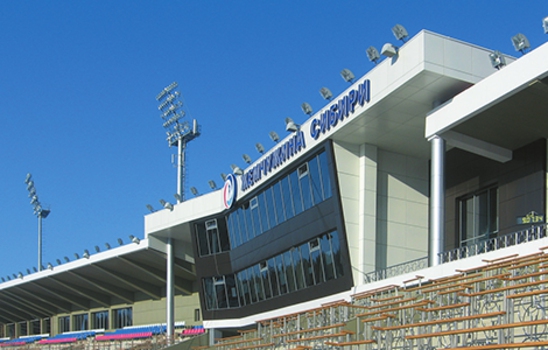

Высокомачтовая граненая опора со стационарной короной (ВМОН) является средством для размещения большого количества осветительных приборов необходимых для освещения аэропортов, морских портов, больших спортивных открытых объектов. К преимуществам данного типа опор относится не только возможность размещения в одной точке до 60 осветительных приборов, но и ряд других факторов. Гарантийная коррозионная стойкость опоры составляет 25 лет. Это стало возможным за счет оцинковки поверхности опоры защитным слоем толщиной 100 мк. По желанию заказчика, поверхность может быть дополнительно обработана лакокрасочным покрытием. ВМОН, несмотря на то, что высота опор достигает 40 метров, удобно обслуживать благодаря входящим в конструкцию опоры трапам и площадкам для обслуживания и отдыха рабочего персонала. Высокомачтовые граненые опоры могут быть изготовлены по индивидуальным заказам в любых типоразмерах.
Граненые конические опоры, имея высоту от 16 до 40 метров, состоят из 2-х, 3-х или 4-х секций. В сечении секции представляют собой многогранник. Опоры устанавливаются фланцевой частью на заранее установленный и забетонированный в грунт фундамент с металлическим соединительным элементом. Фундамент подбирается в соответствии с техническими параметрами опоры.
ОСОБЕННОСТИ
Высокомачтовая опора со стационарной короной (ВМОН) является сложным техническим изделием. Опоры ВМОН имеют как типовые исполнения, рассчитанные на обычные условия эксплуатации, так и индивидуальные с учетом особых климатических условий и требований заказа.
Для каждого объекта конструкция опоры рассчитывается индивидуально.
Возможно изготовление по индивидуальному заказу любых типоразмеров.
УСТРОЙСТВО
Опоры изготавливаются из листовой стали методом гибки с одним или двумя продольными сварными швами. Опора состоит из двух и более секций, с верхним фланцем на котором устанавливается площадка для установки приборов освещения.

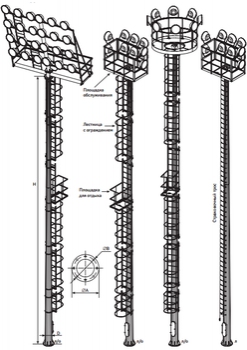

Опоры изготавливаются следующих типов:

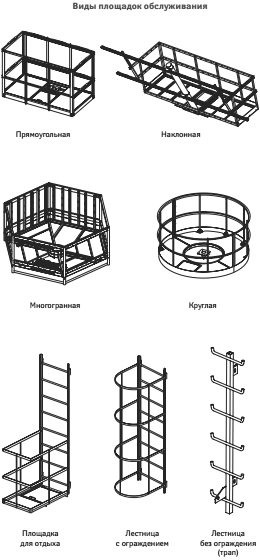

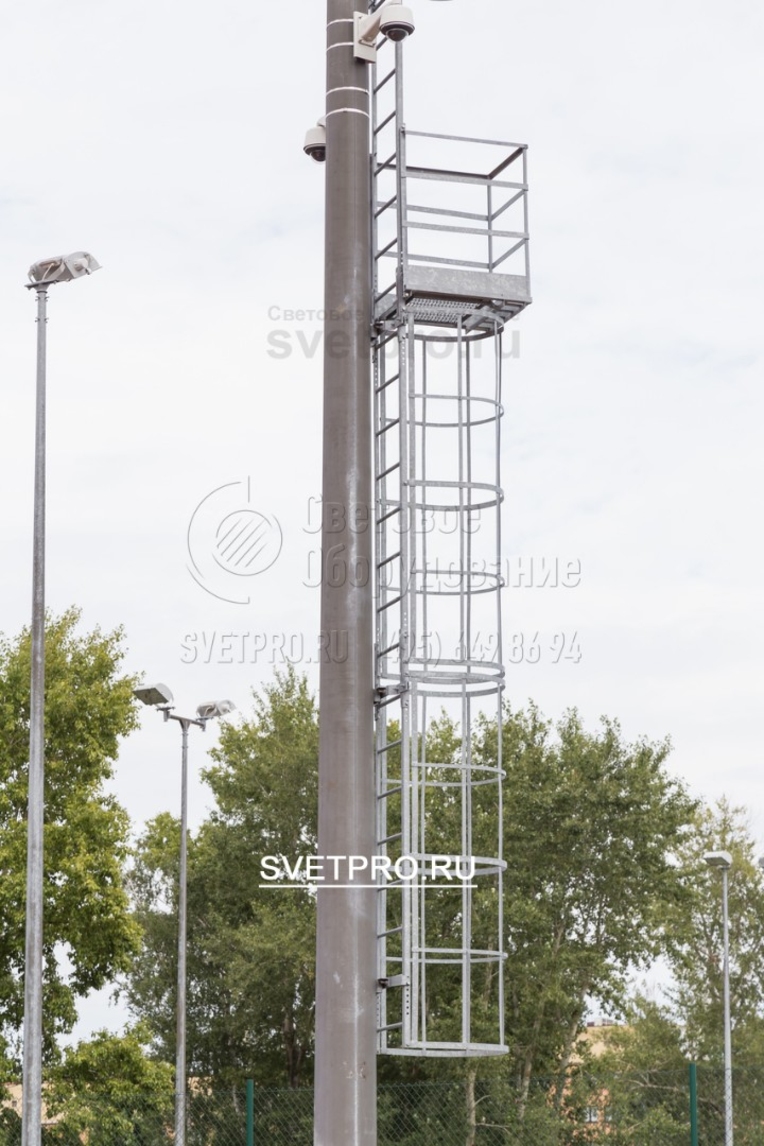

- с лестницей – снабжены лестницей с ограждением и прожекторной площадкой;
- без лестницы – не снабжены лестницей с ограждением и обслуживаются с помощью автогидроподъемника;
- с лестницей без ограждения со страховочным тросом.
Защищены от коррозии методом горячего цинкования (ГОСТ 9.307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость — не менее 15 лет.
По индивидуальному заказу опоры ВМОН изготавливаются различных высот.
ПОКРЫТИЕ
Горячее цинкование, по желанию заказчика возможно лакокрасочное покрытие.
ПРЕИМУЩЕСТВА
Возможность размещения любого количества осветительных приборов.
Возможность изготовления по индивидуальному заказу любых типоразмеров.
Удобство эксплуатации (опоры снабжены трапами для подъема, площадками для отдыха и обслуживания).
Высокая антикоррозионная стойкость покрытия.
Длительный срок службы.
Для обслуживания приборов освещения не требуется спецтехника.
Большой выбор площадок для установки приборов освещения.
Удобный доступ и регулировка приборов освещения.
Безопасность обслуживания.
Возможность установки на площадках дополнительного оборудования
ФУНДАМЕНТ
Фундамент состоит из закладного металлического элемента и бетона. Тип и размер фундамента определяется расчетом в зависимости от конструкции опоры, типов и количества приборов освещения, характеристик грунта и ветрового района установки.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

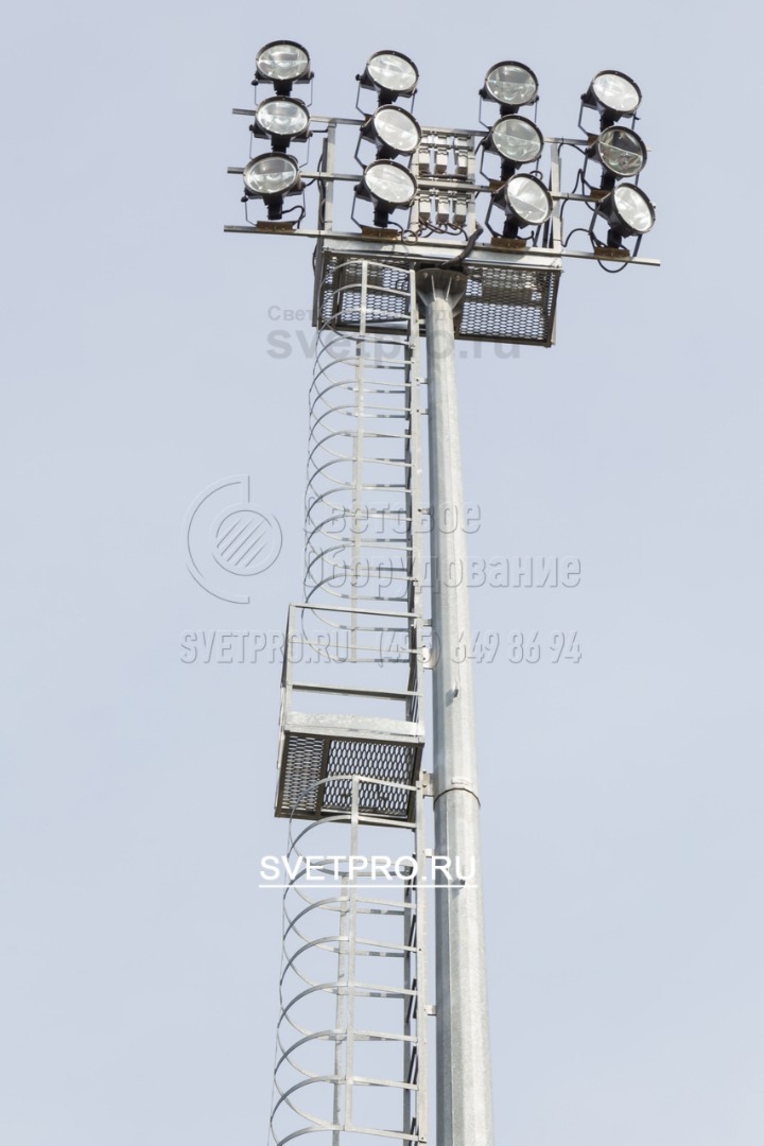

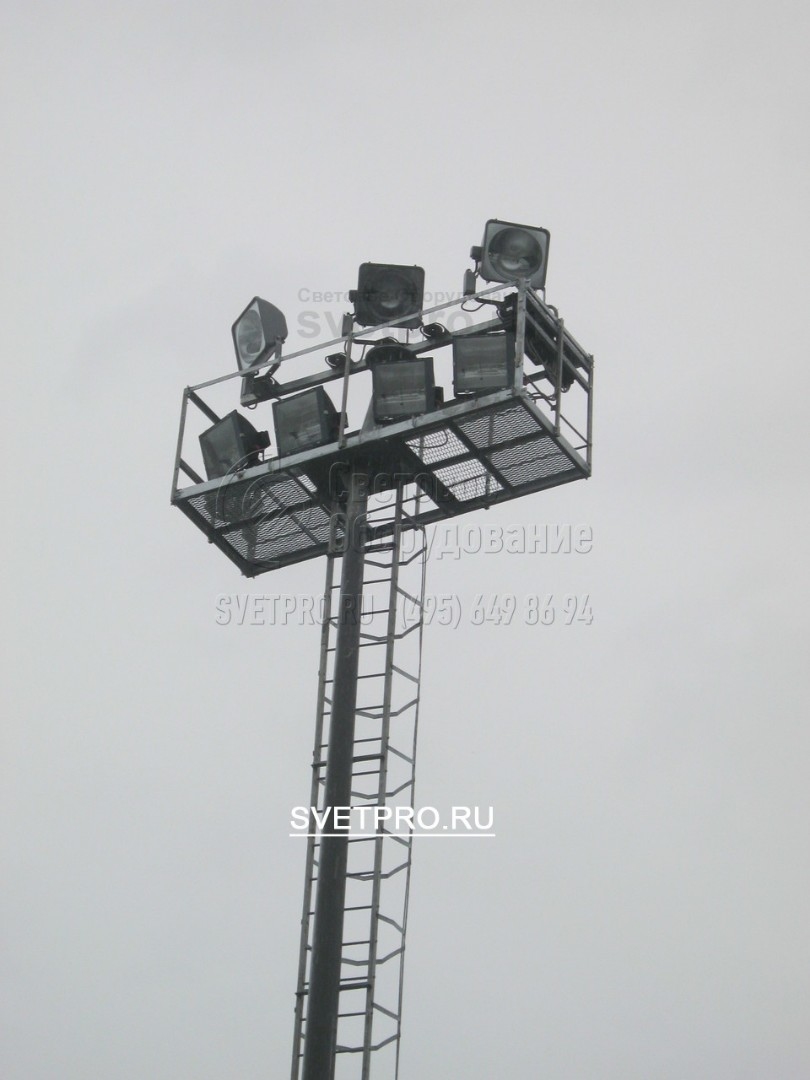

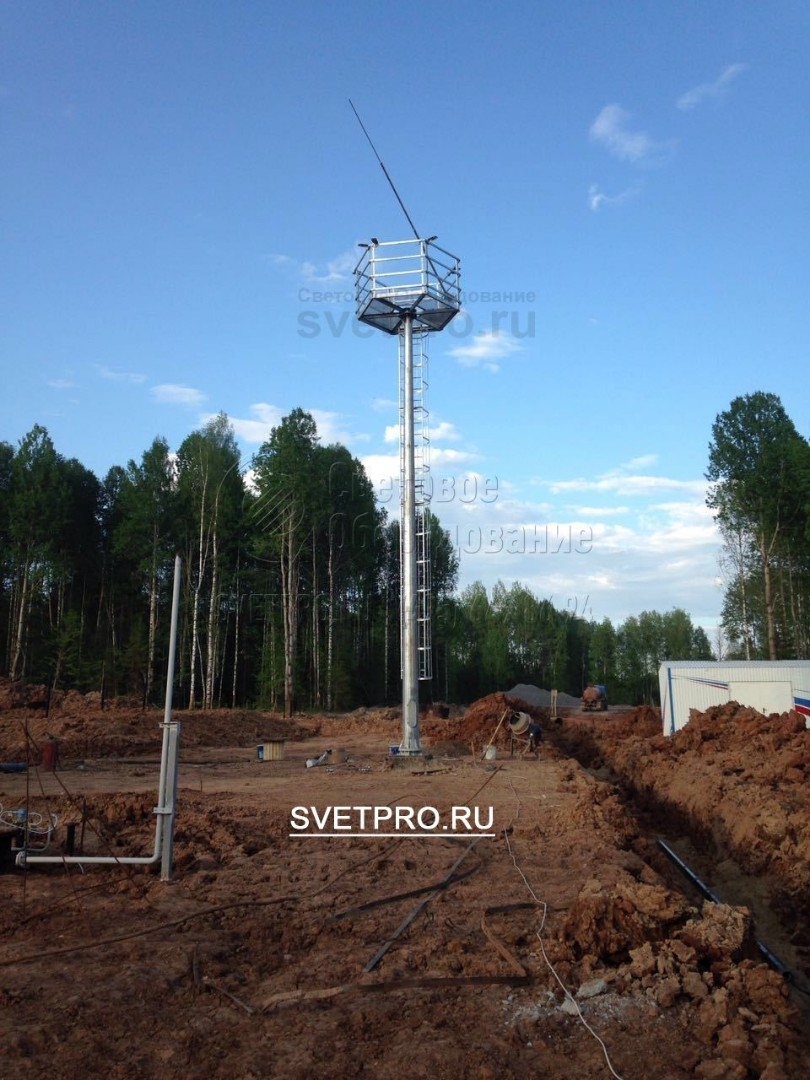

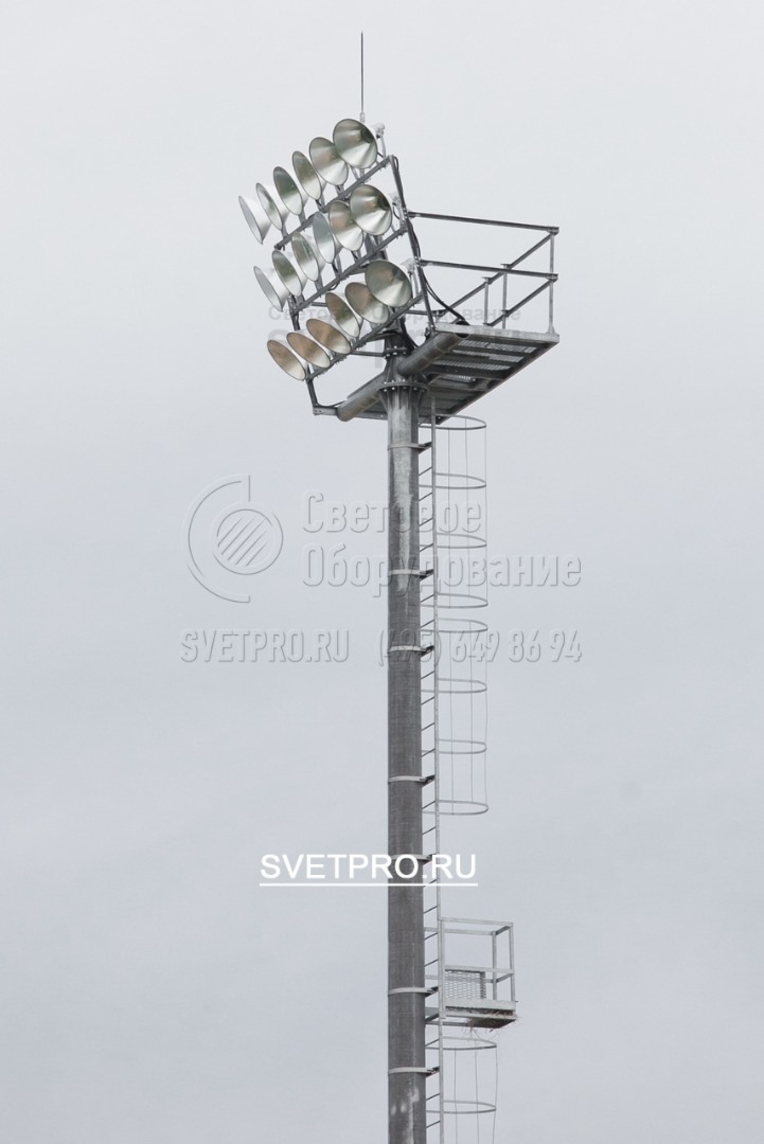

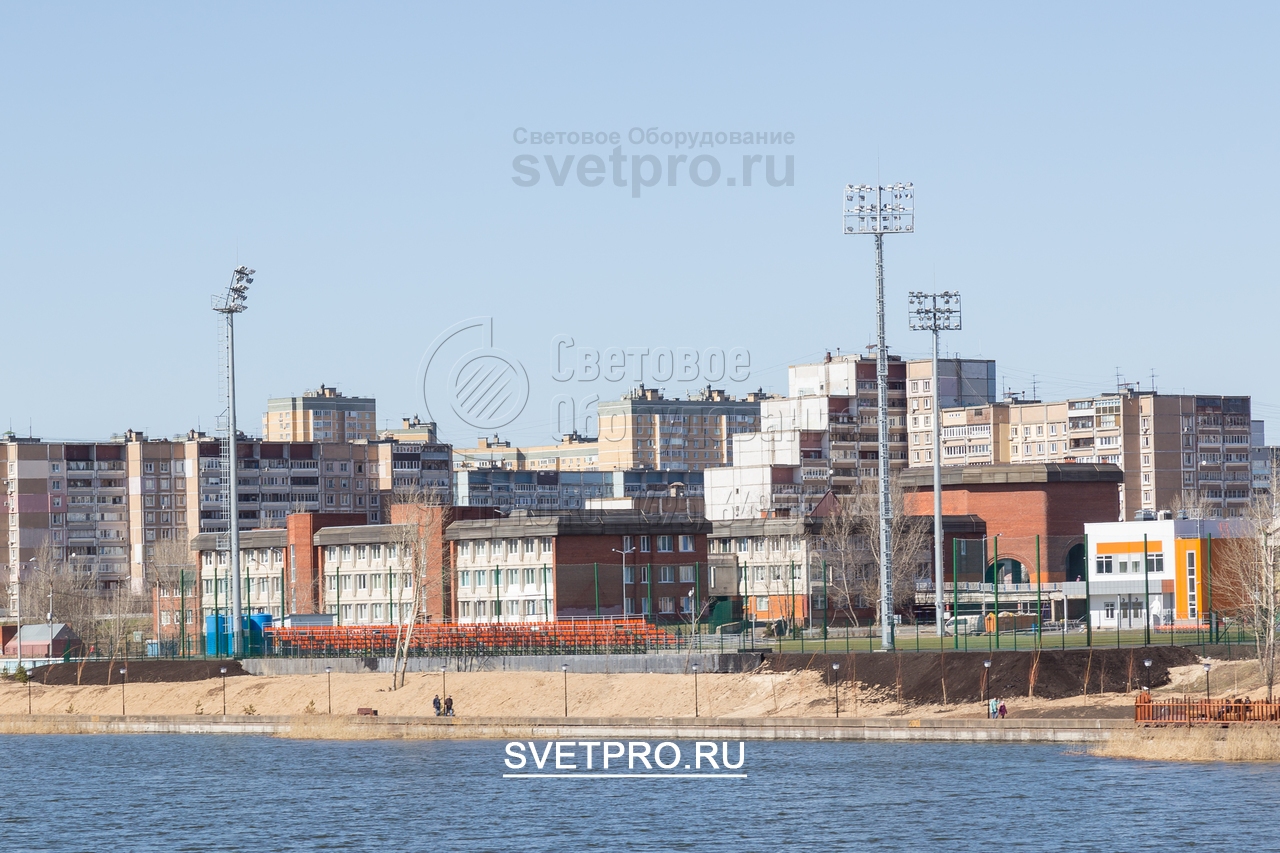

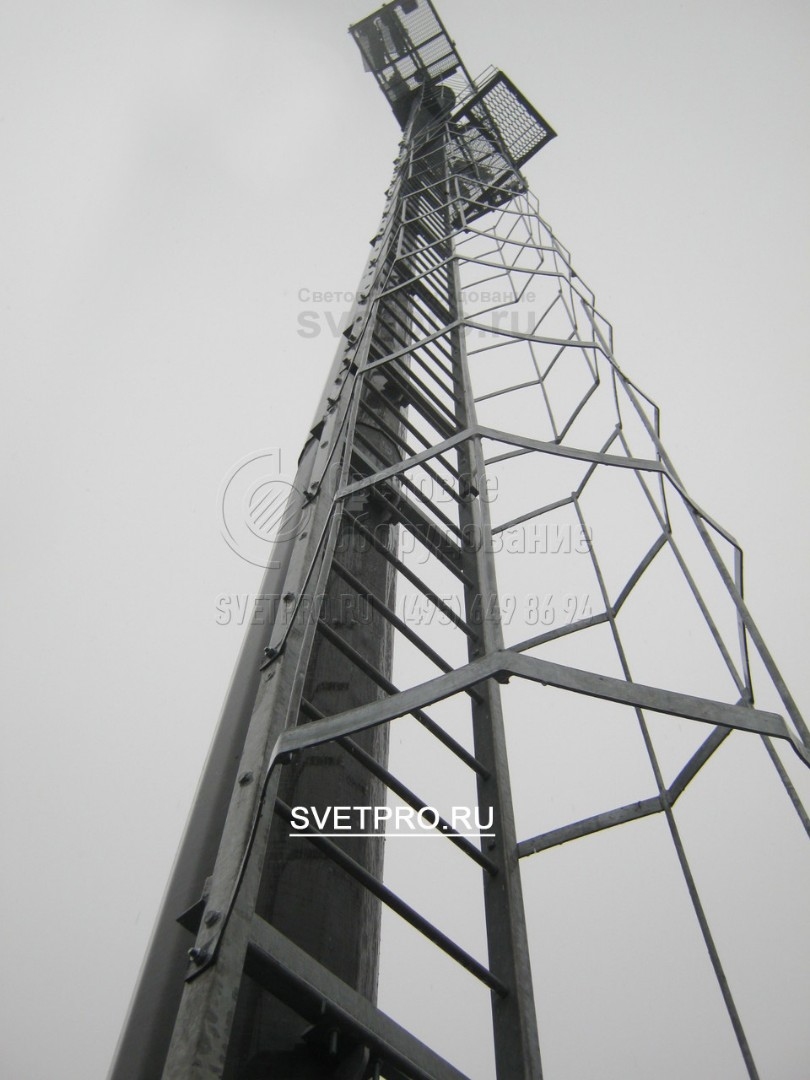

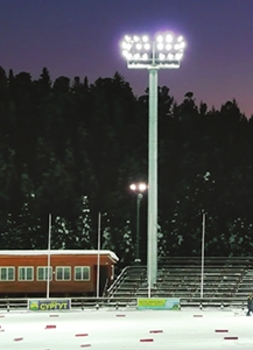

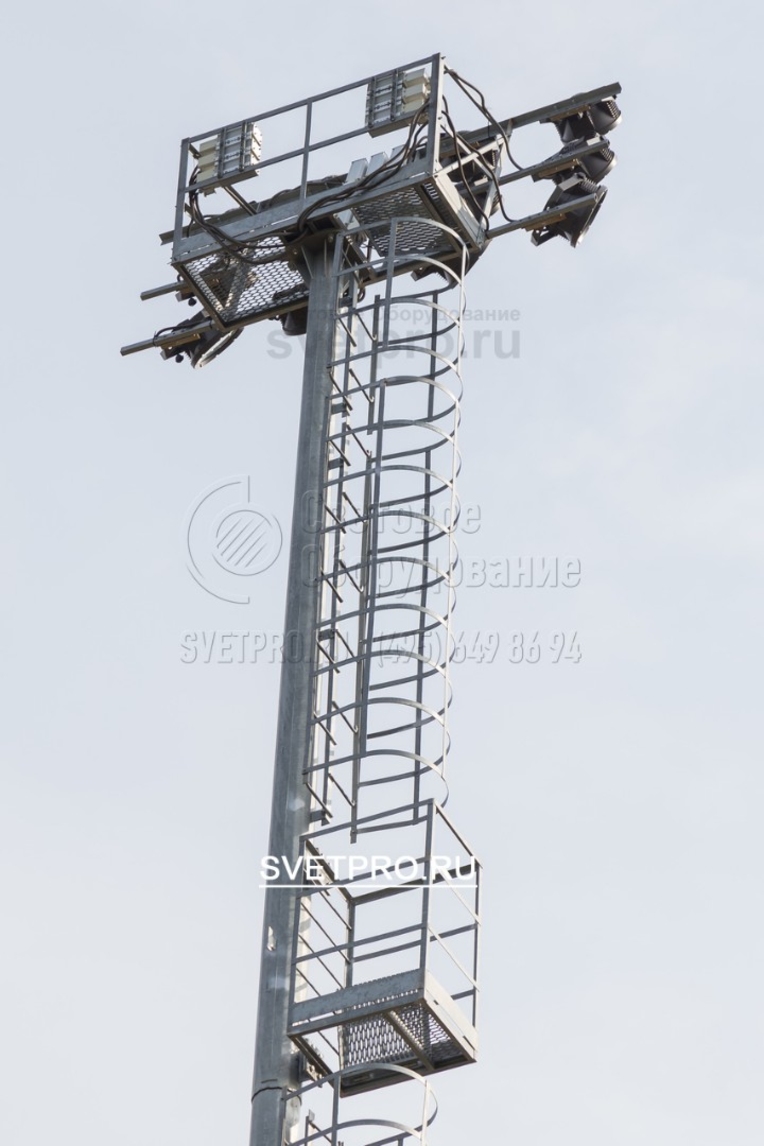

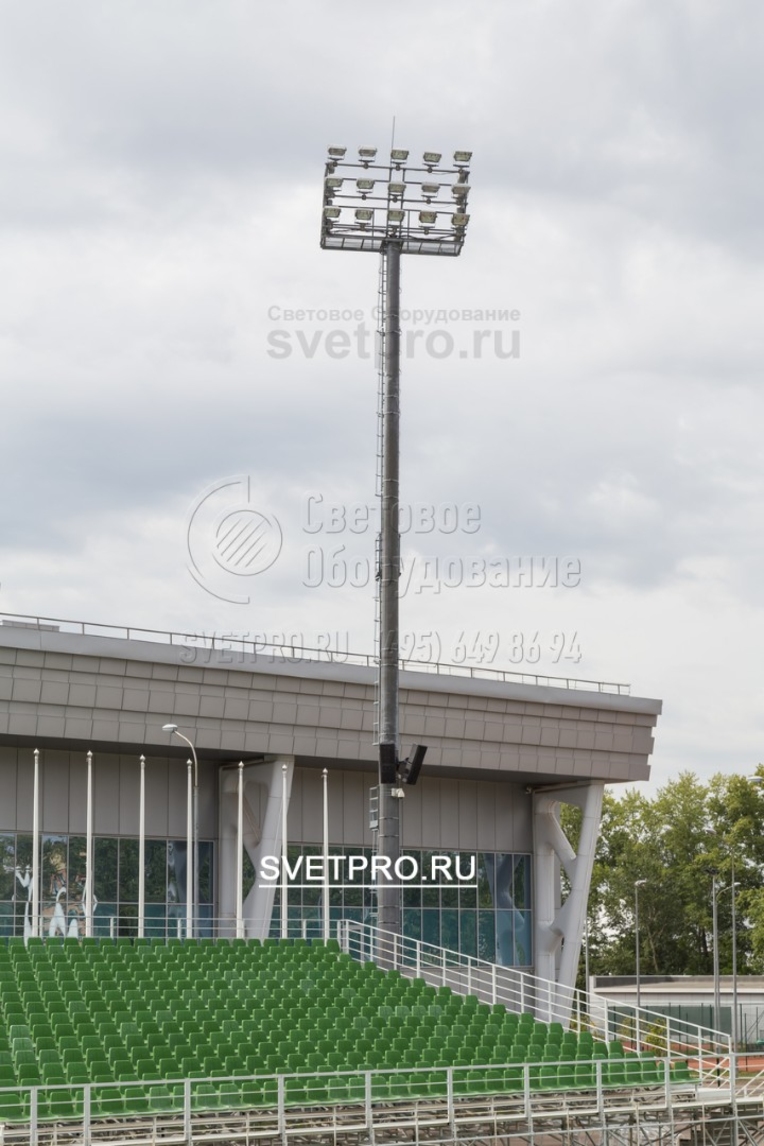

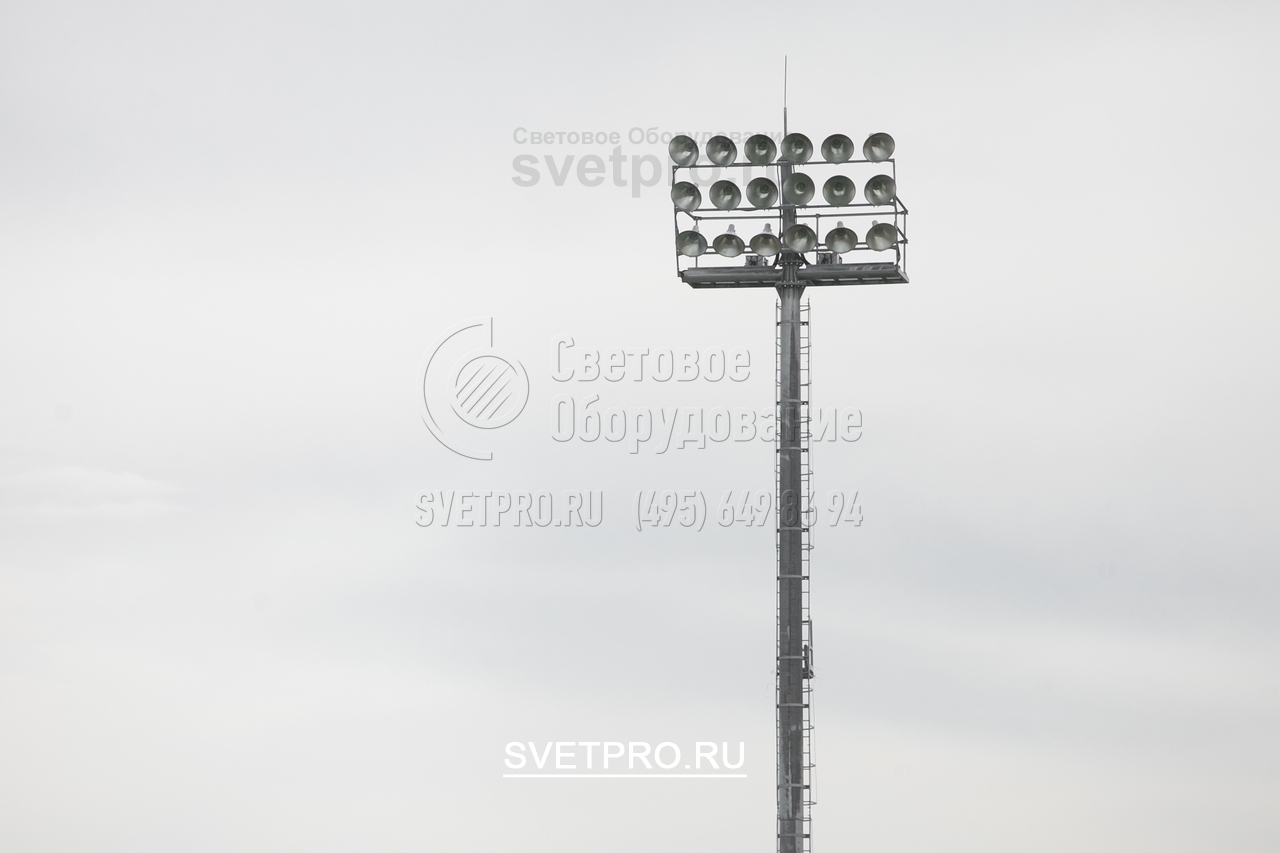

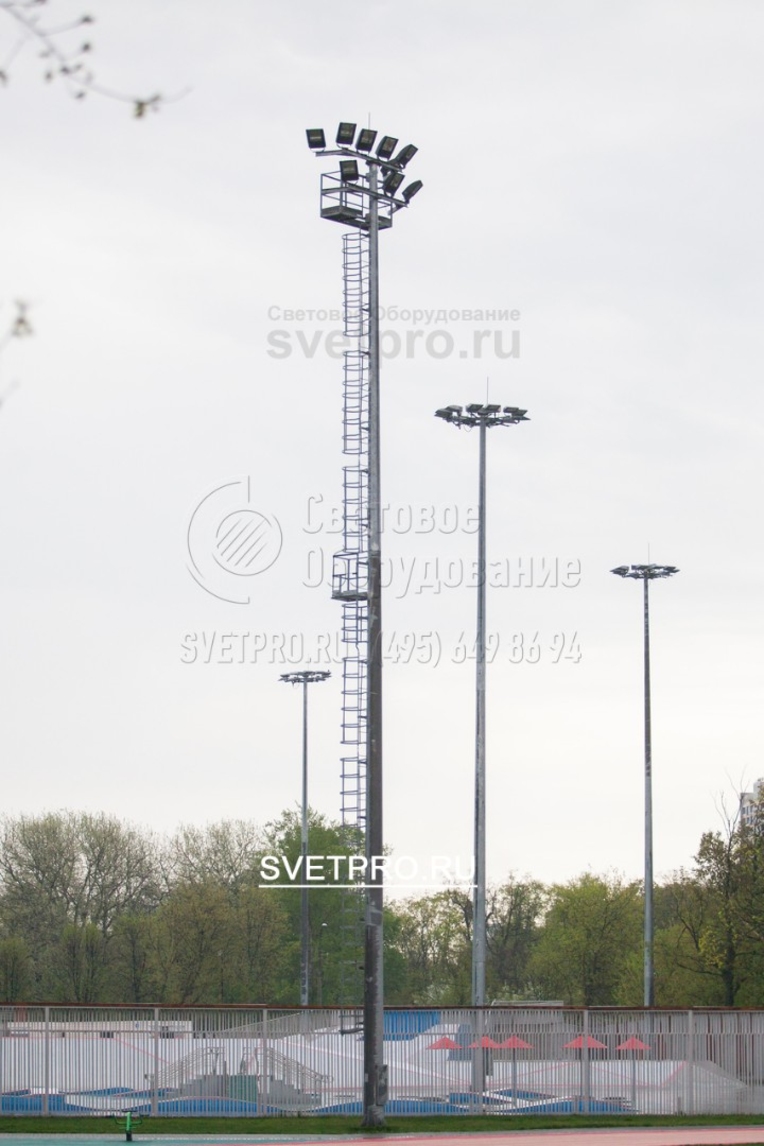

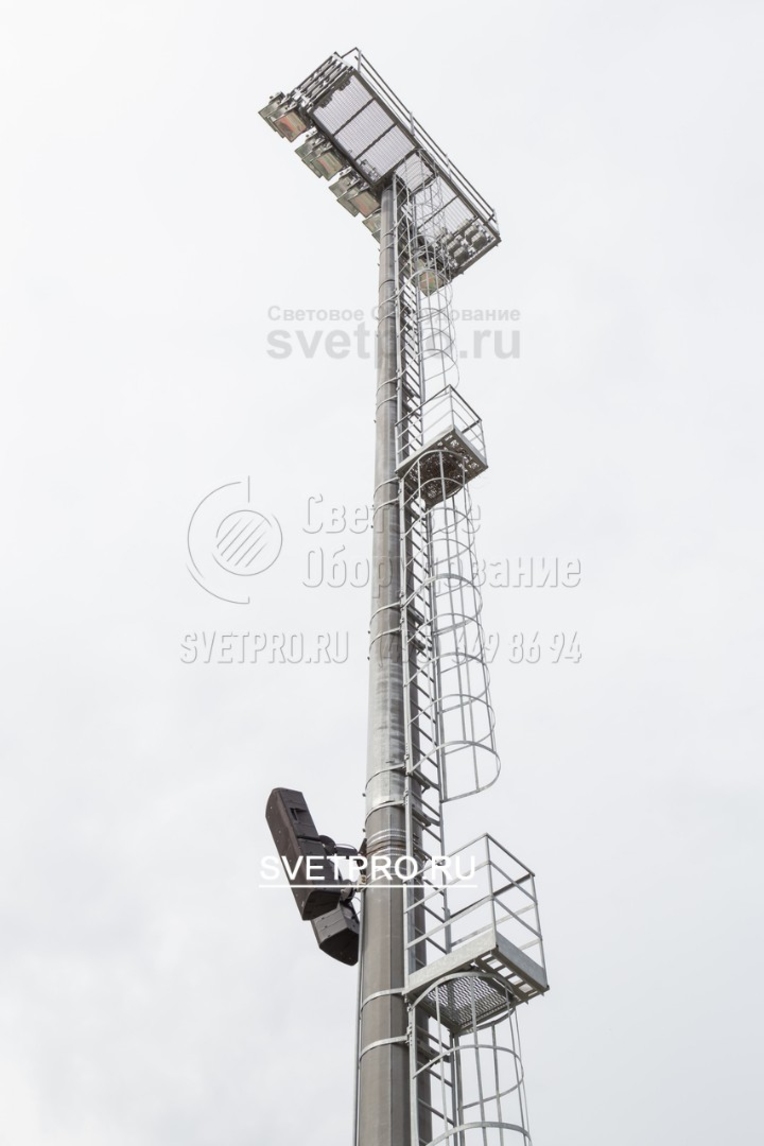

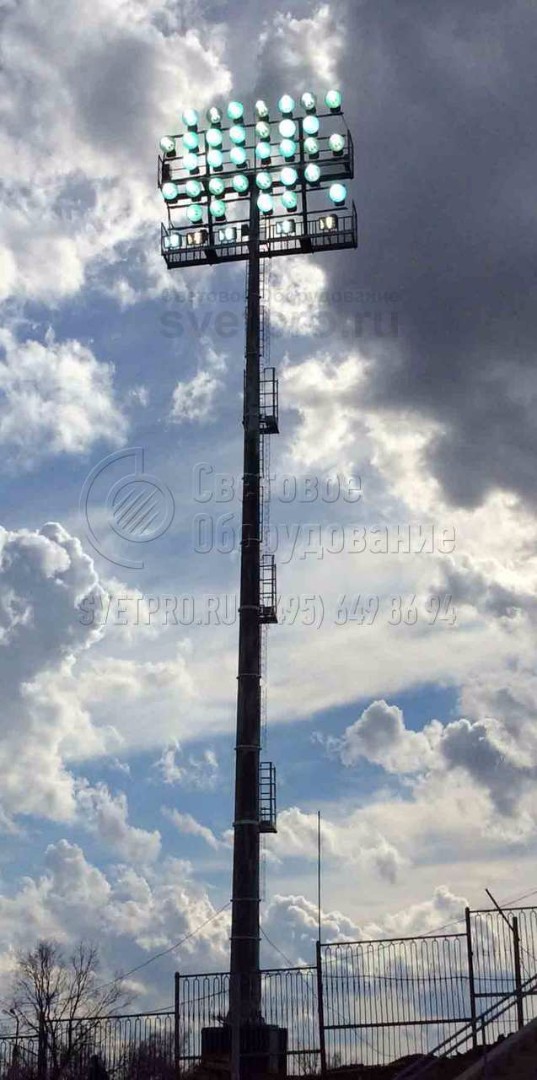

фото с объектов
