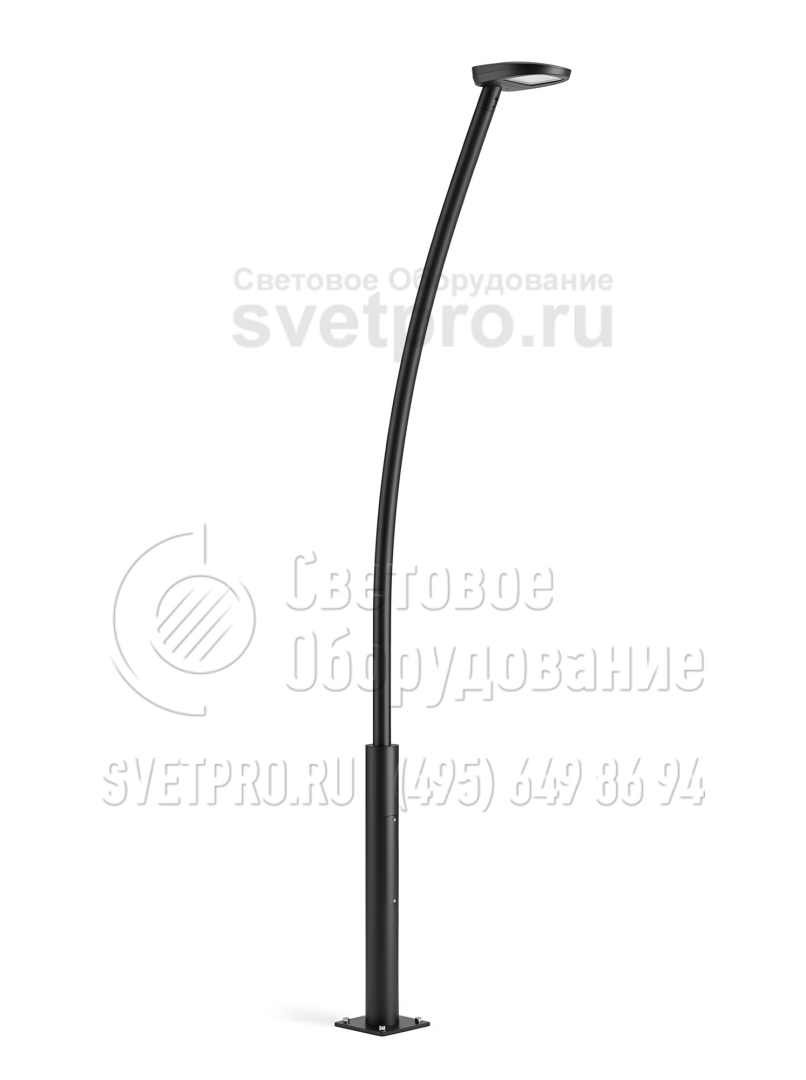

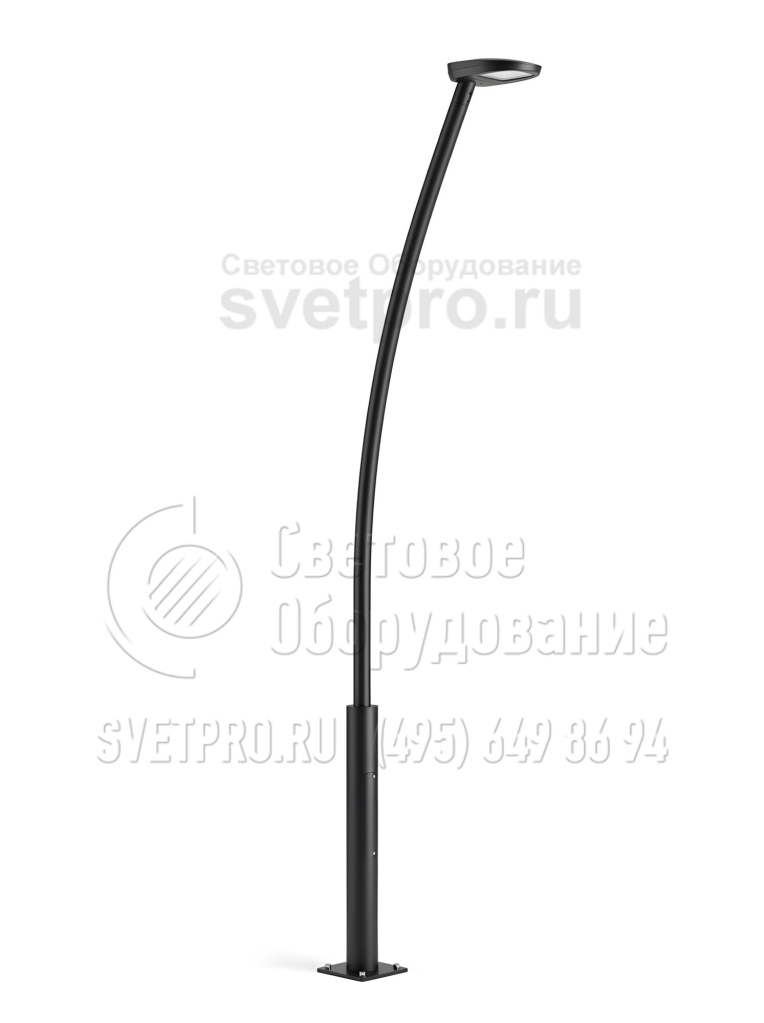

НФ-4,0 Опора несиловая фланцевая гнутая
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | НФ-4,0 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Размер фланца: | 250 мм |
Нижний диаметр: | 133 мм |
Верхний диаметр: | 76 мм |
Вес: | 45-46 кг |
Высота: | 4 м |
как выбрать опору?

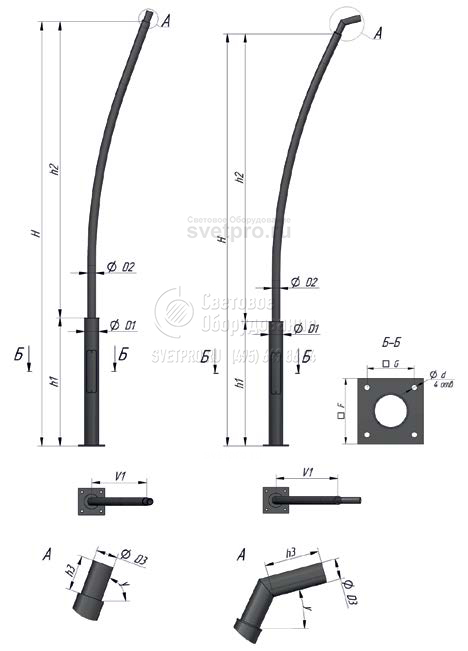

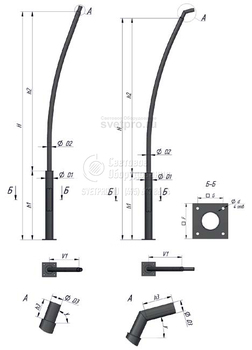

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение опоры | m | Наименование закладного элемента фундамента | H | h1 | h2 | h3 | D1 | D2 | D3 | d | F | G | V1 | y |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФ-4,0 | НФ-4,0-02-ц-(ТК(60)-0,45-70) | 45 | ЗФ-20/4/К180-1,2-б | 4000 | 1200 | 2800 | 100 | 133 | 76 | 60 | М20 | 250 | 180 | 450 | 70 |
НФ-4,0 | НФ-4,0-02-ц-(К(48)-0,65-15) | 46 | ЗФ-20/4/К180-1,2-б | 4000 | 1200 | 2800 | 160 | 133 | 76 | 48 | М20 | 250 | 180 | 650 | 15 |
m – масса не более, кг
H – высота опоры, мм
h1, h2, h3 – высота "колена" трубы, мм
D1, D2, D3 – диаметры труб, мм
F – габаритный размер фланца, мм
G – межосевое расстояние крепежных деталей, мм
d – номинальный диаметр резьбы крепежных изделий
V1 – вылет опоры, мм
у – угол наклона посадочного места светильника, к горизонту, градусов.
ОПИСАНИЕ
НФ-4,0 — это трубчатая несиловая опора, которая отличается от классической утилитарной конструкции изгибом ствола. Верхний сегмент корпуса имеет наклон в сторону освещаемого сектора. Благодаря этому увеличивается расстояние между опорой и центром светового пятна, улучшается внешний вид конструкции и осветительной сети в целом.

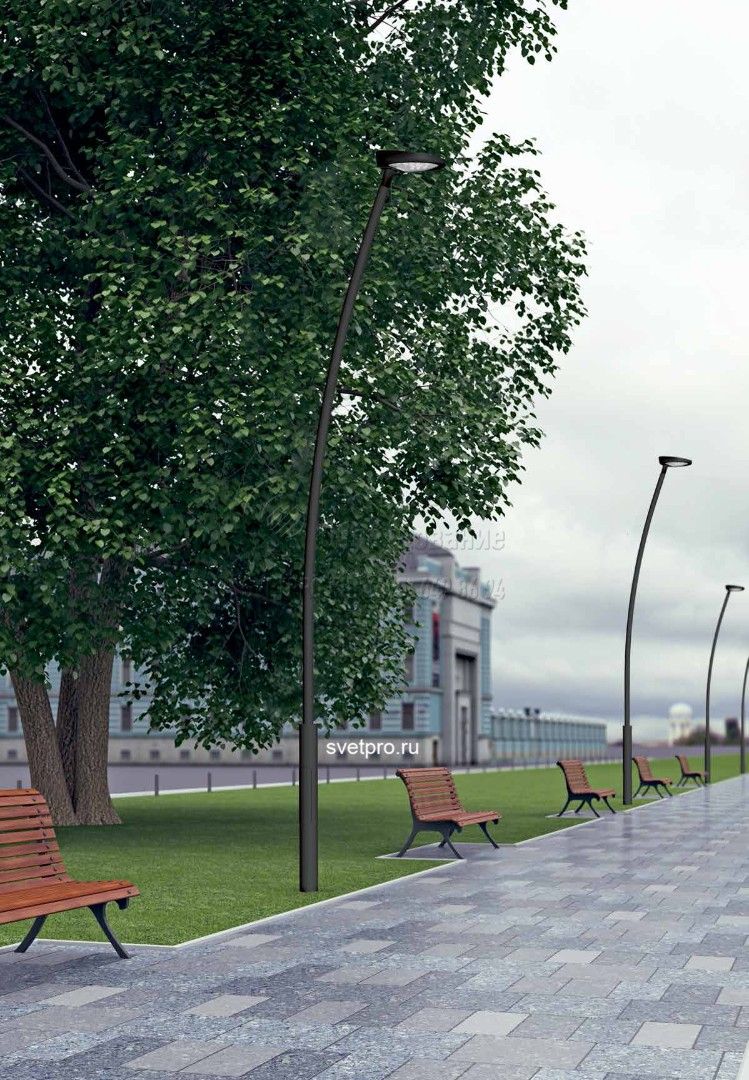

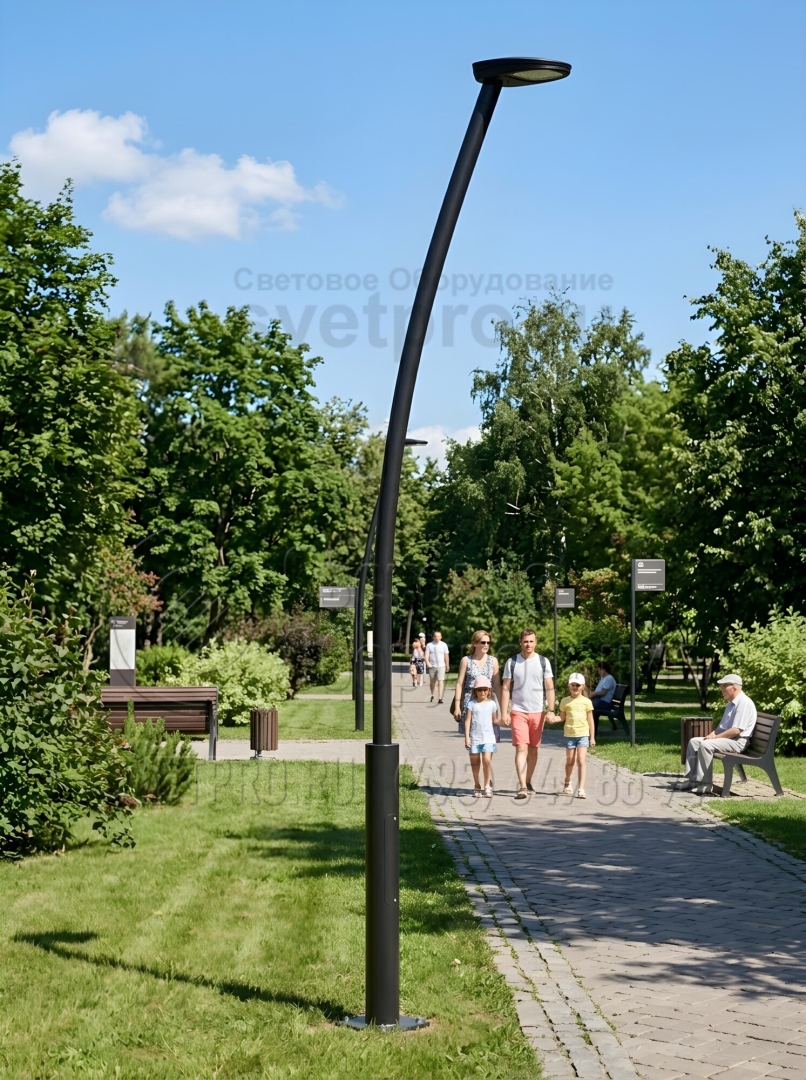

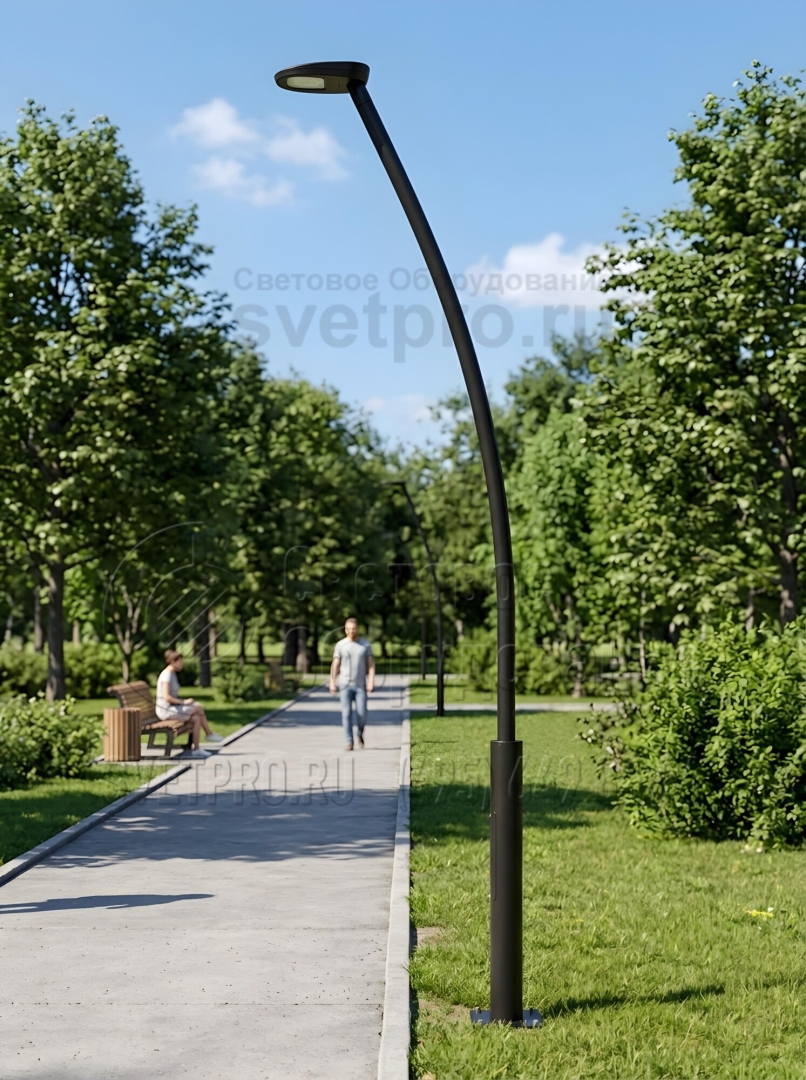

Эта модель имеет высоту корпуса 4 метра. Она применяется для локального освещения в парках и скверах, на частных территориях и вдоль тротуаров. Лучи от светильника распространяются на небольшое расстояние, но не перекрываются ветками деревьев и небольшими постройками.
Новые изогнутые опоры сетей освещения популярны благодаря доступной стоимости и простоте установки. Низкая цена на изделия обусловлена легкой технологией сборки, во время которой не применяются прокатные станки и гидравлические прессы для сгибания листовой стали.
Монтаж конструкции на месте производится на квадратную опорную деталь, приваренную к нижнему сегменту корпуса. Она прикручивается с помощью болтов к закладному элементу, который предварительно заливается бетоном в котловане.
Оформить заказ на изготовление осветительных опор типа НФ-4,0 можно в нашей производственной компании. Для подачи заявки заполните форму на сайте или позвоните менеджерам отдела продаж.
