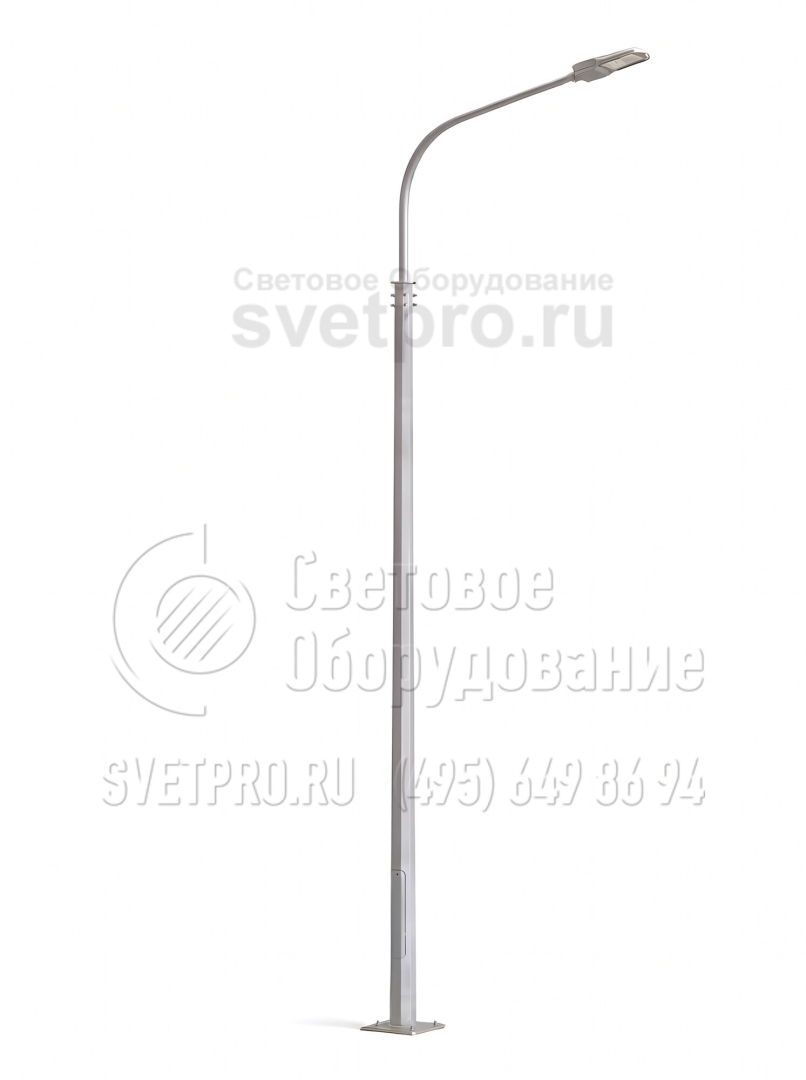

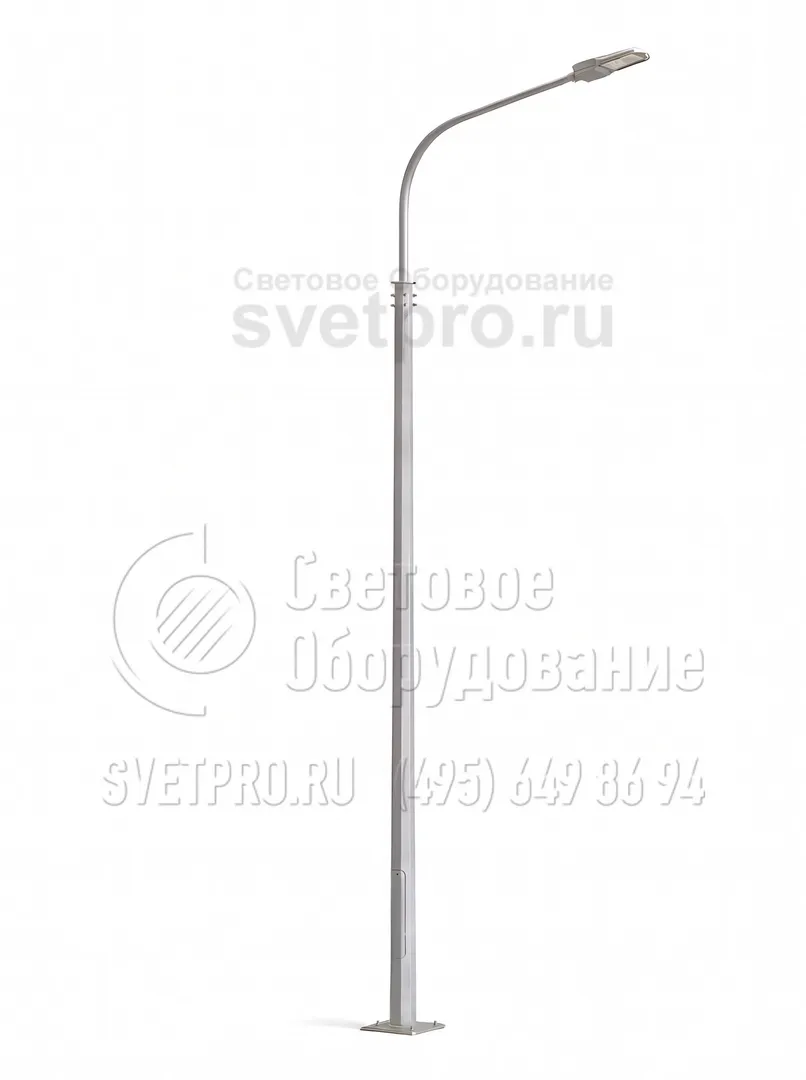

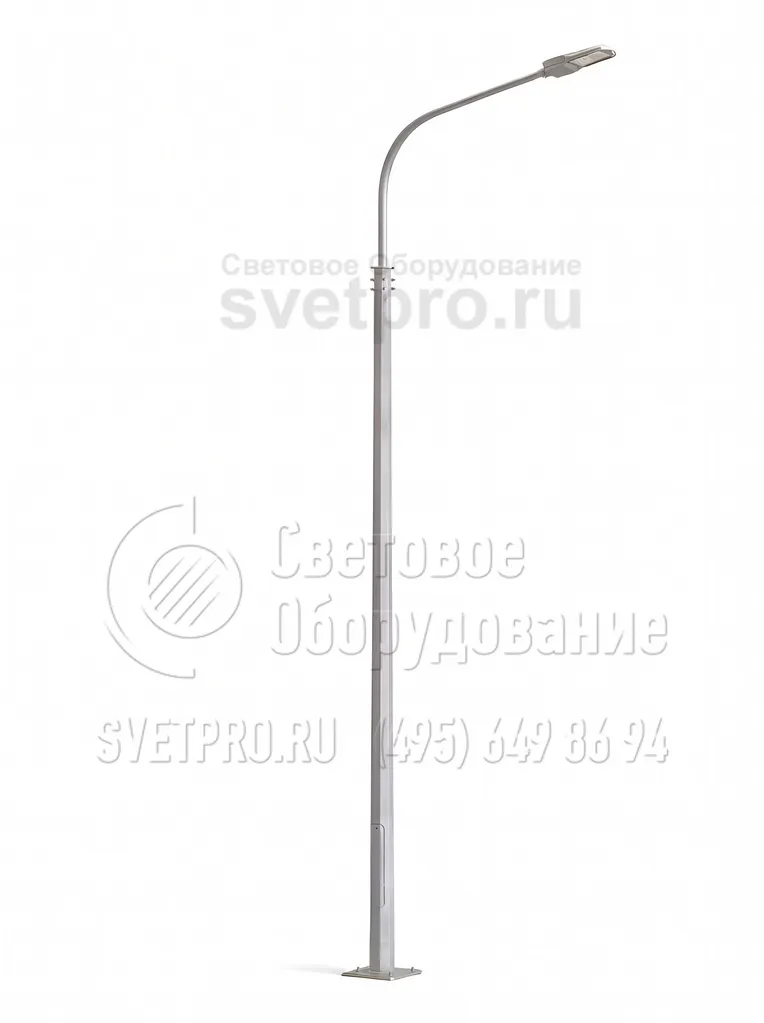

ОГКп-7 Опоры граненые конические высота 7 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГК-7 |
Количество световых приборов: | 1-8, в зависимости от кронштейна |
Установка: | На забетонированный в грунт фундамент, опорной фланцевой частью |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Нижний диаметр: | 165 мм |
Верхний диаметр: | 68 мм |
Вес: | 77-101 кг |
Высота: | 7 м |
Форма опоры: | Граненая |
Тип короны: | Без короны |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
ОГК | m,кг | H, м | d, мм | D, мм | A, мм | B, мм |
ОГКп-7 (1,5) | 77 | 7 | 68 | 165 | — | — |
ОГКп-7 (1,5) | 101 | 7 | 68 | 165 | — | — |
ОПИСАНИЕ
Опора ОГКп-7 представляет собой стандартную 7-метровую инженерную конструкцию, которая применяется для устройства сетей освещения на улицах города. Она имеет ствол с граненой формой поперечного сечения. За счет ребер жесткости несущая способность корпуса увеличивается, на верхушку опоры можно устанавливать тяжелые светильники.
Монтаж опор с индексом «п» в маркировке производится на хвостовик. Большая опорная площадка отсутствует, что делает место установки более аккуратным. Работы производятся за один цикл, что сокращает затраты строительной компании на установку.
Плюс использования опор этого типа в том, что на них можно устанавливать различные световые приборы. Оголовок этой конструкции имеет стандартную форму, поэтому в него устанавливаются кронштейны с хвостовой частью. Ограничительная шайба предотвращает проваливание кронштейна внутрь ствола и защищает внутреннюю часть от попадания пыли и мусора. Фиксация производится с помощью болтов и гаек.
Длинный хвостовик увеличивает площадь соприкосновения двух деталей. Поэтому даже при сильном ветре конструкция не ломается и выдерживает вес тяжелых световых приборов.
Заказать изготовление опор ОГКп-7 вы можете на нашем производственном предприятии. Оформить заявку на изготовление можно через форму на сайте или у менеджеров отдела продаж по телефону. Мы изготавливаем опоры в соответствии с требованиями ГОСТ, срок производства — до 8 недель.
