НФК-5,8 Опора несиловая фланцевая круглоконическая гнутая
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | НФК-5,8 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Размер фланца: | 415 мм |
Нижний диаметр: | 159 мм |
Верхний диаметр: | 75 мм |
Вес: | 93,2 кг |
Высота: | 5,8 м |
как выбрать опору?

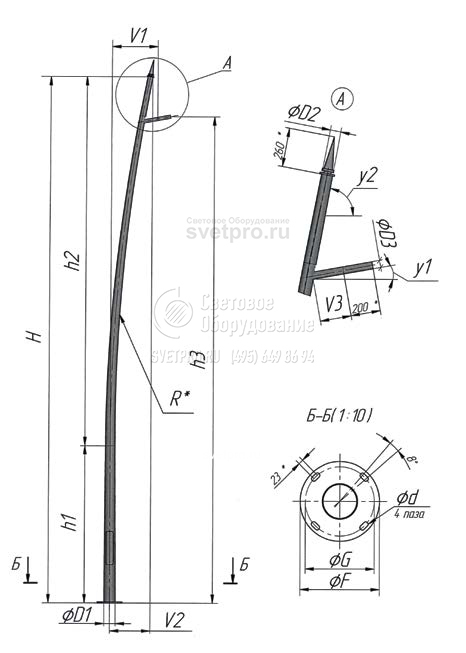

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Наименование опоры | m | Наименование закладного элемента фундамента | H | h1 | h2 | h3 | D1 | D2 | D3 | d | F | G | V1 | y |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФК-5,8 | НФК-5,8-02-цл-(К(48/60)-2,4-25) | 93,2 | ЗФ-20/4/К230-1,5-б | 5800 | 3370 | 2430 | 100 | 159 | 75 | 48/60 | М20 | 415 | 326 | 2300 | 25 |
m – масса не более, кг;
Н – высота опоры, мм;
h1, h2, h3 – высота «колена» трубы, мм;
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
F – габаритный размер фланца, мм
G – межосевое расстояние/ диаметр расположения крепежных деталей, мм
V1 – вылет опоры, мм
у – угол наклона посадочного места светильника, к горизонту, град
ОПИСАНИЕ
Осветительная опора с гнутым стволом НФК высотой 5,8 метра — это модификация круглоконической модели, у которой ствол наклонен под определенным радиусом в сторону, на которую ставится световой прибор.

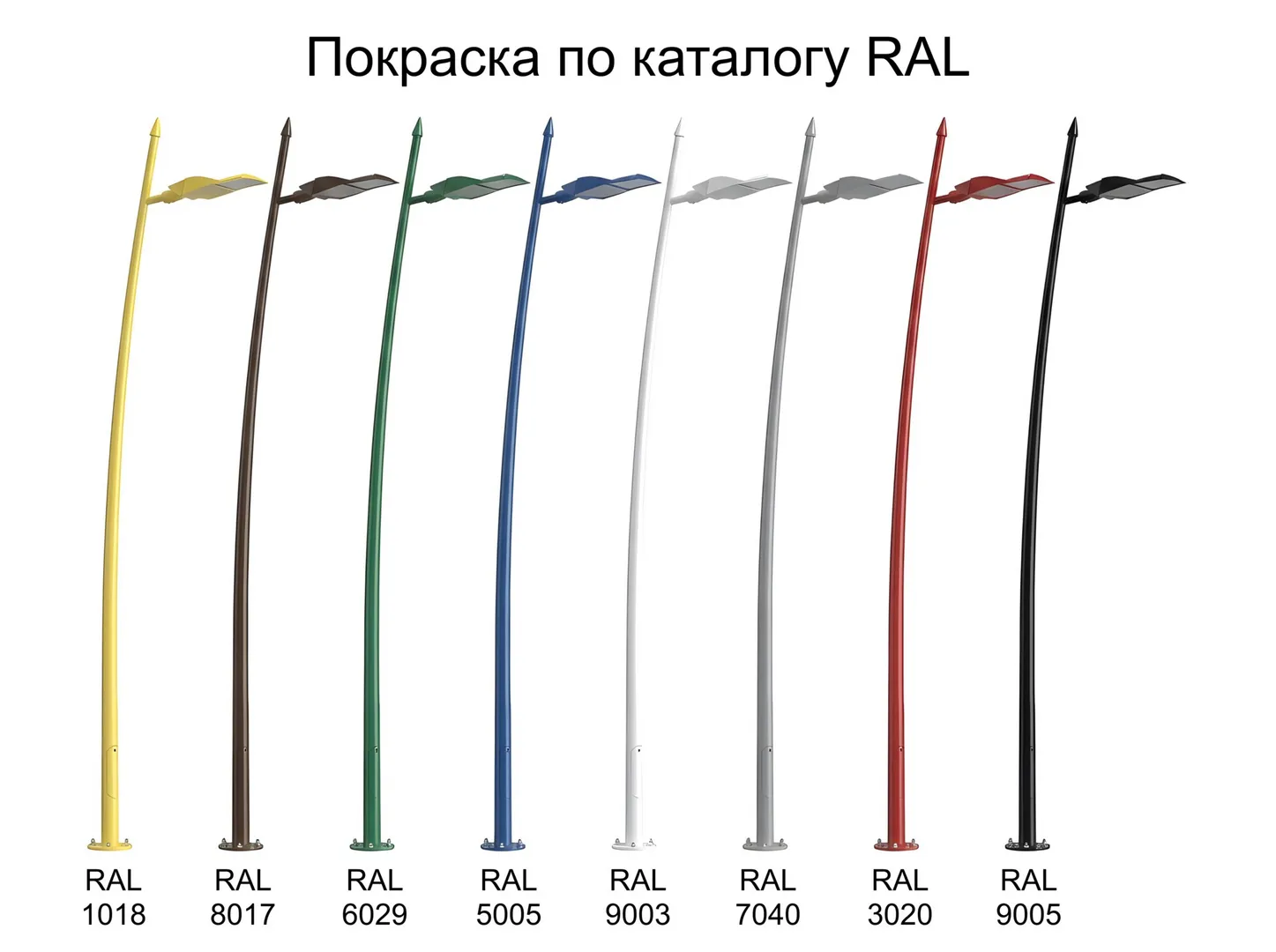

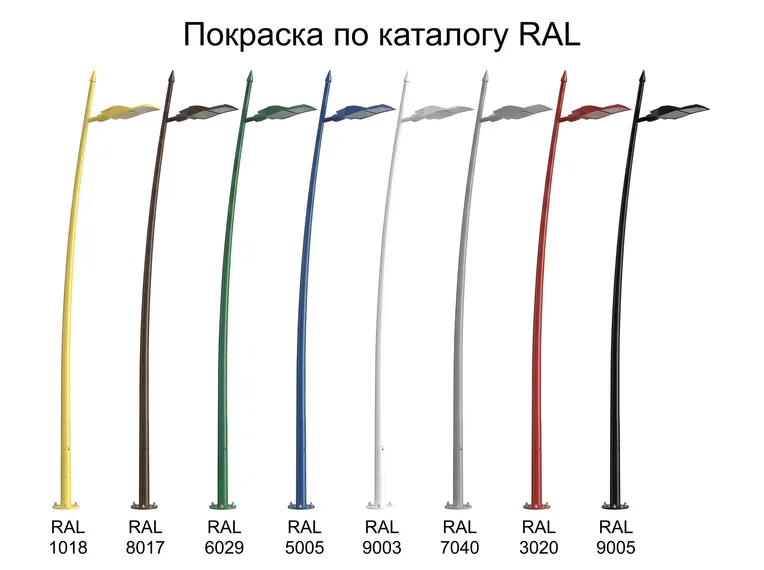

В поперечном сечении корпус опоры имеет круглое поперечное сечение. Диаметр ствола уменьшается по направлению от основания к оголовку. За счет такой формы изделие приобретает более красивый внешний вид и становится похожим на парково-декоративное. Улучшить внешний вид и вписать конструкцию в ландшафтный дизайн можно путем окрашивания. При покупке заказчик может выбрать цвет порошковой краски из палитры RAL.
Для изготовления корпуса по резанные заготовки из листовой стали прокатываются на валках, в результате чего им придается нужная форма. Так как при изготовлении стальные листы не гнутся на гидравлических прессах, затраты на производство уменьшаются. Производитель может снизить цену на изделия без потери рентабельности работы.
Покупка и использование гнутых опор НФК для строительства осветительной сети дает возможность создать надежную инженерную инфраструктуру, украсить освещаемую площадку и уменьшить сметную стоимость строительства.
Оформить заявку на производство опор по индивидуальному заказу покупателя можно у нас на сайте или по телефону у менеджеров отдела продаж. Мы предоставляем дополнительные услуги по проектированию осветительной сети, доставке опор на объект и установке их на фундамент.

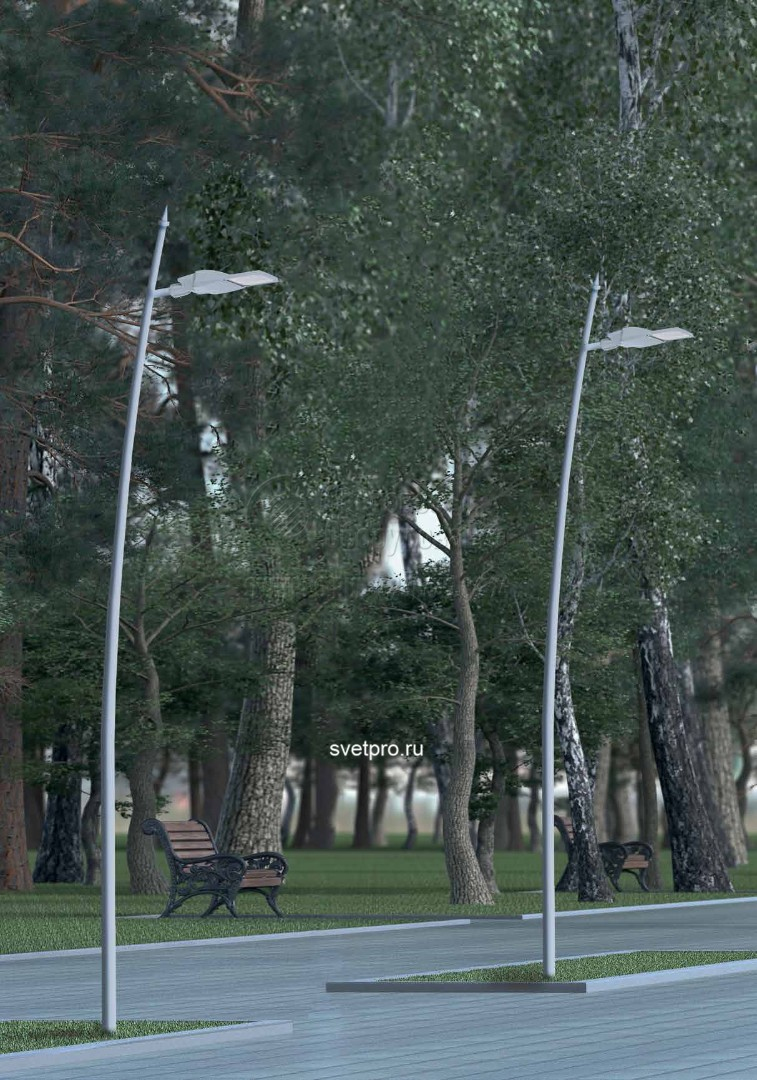

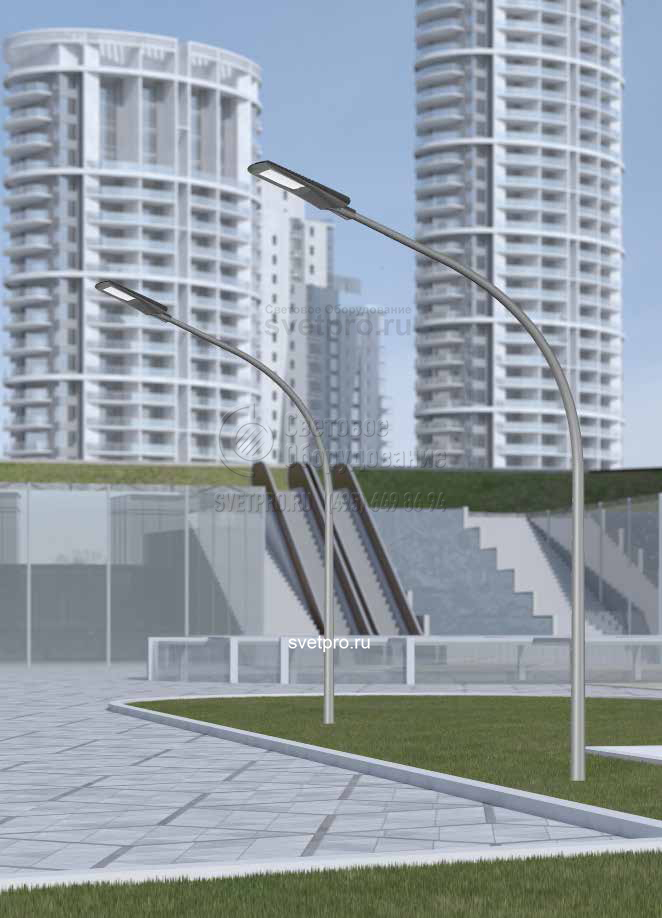

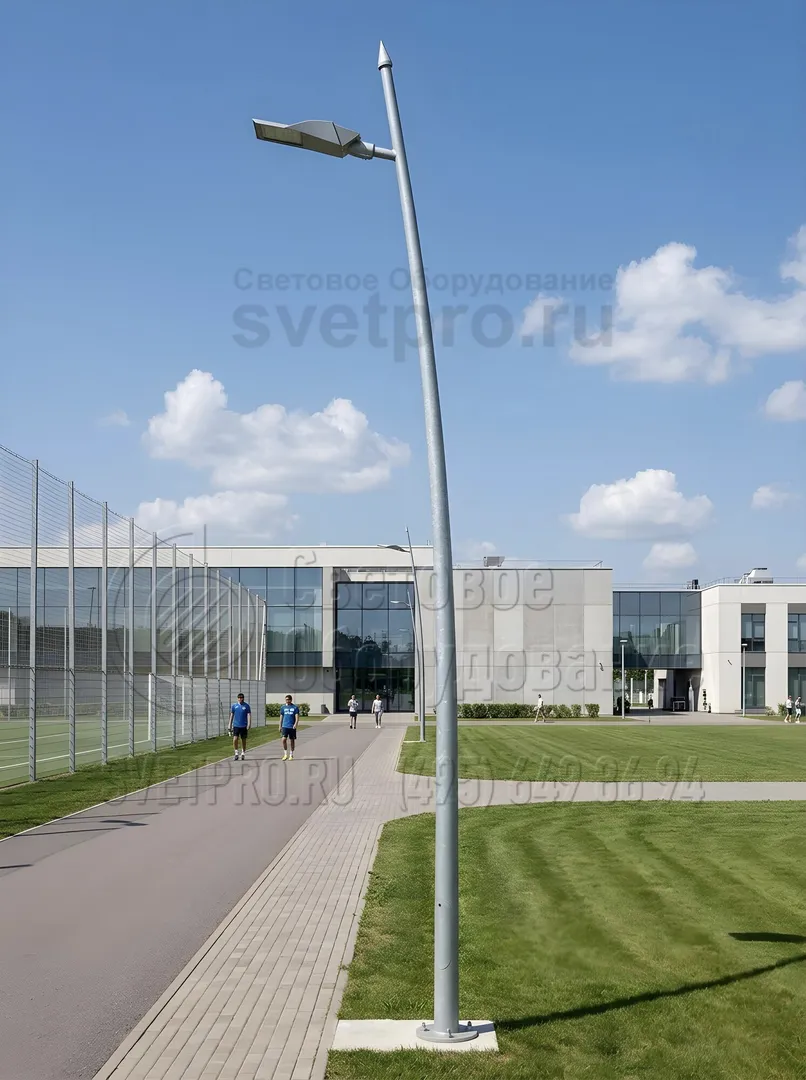

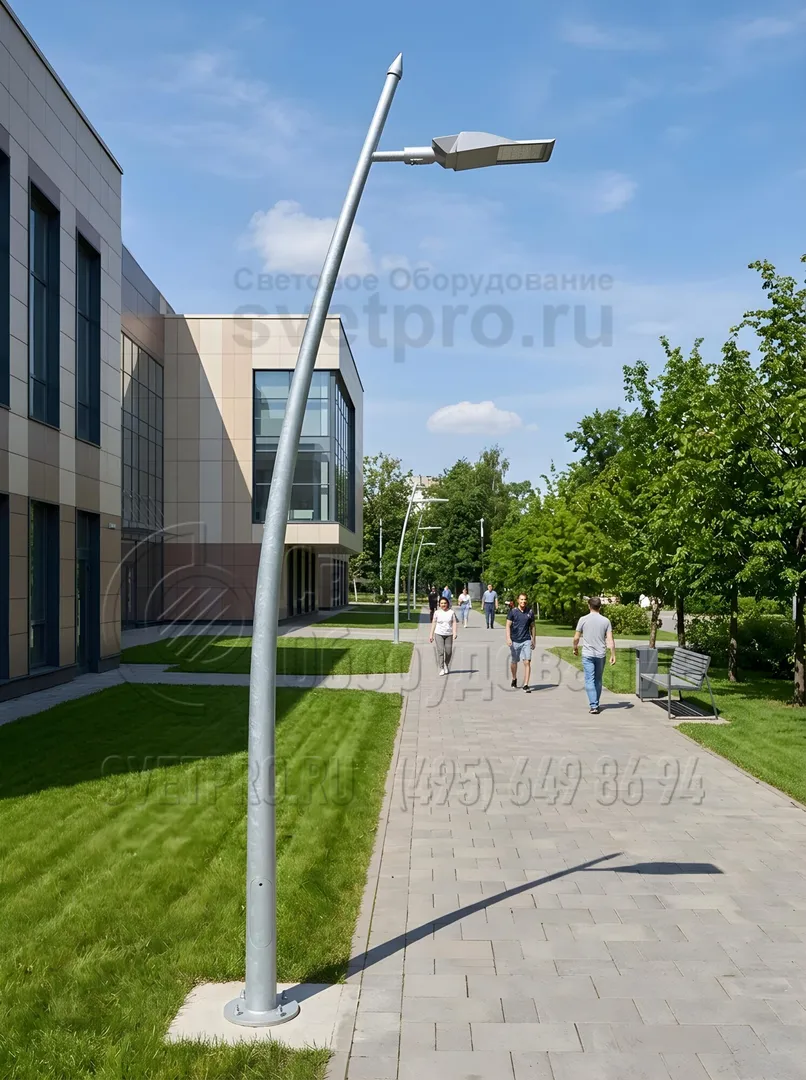

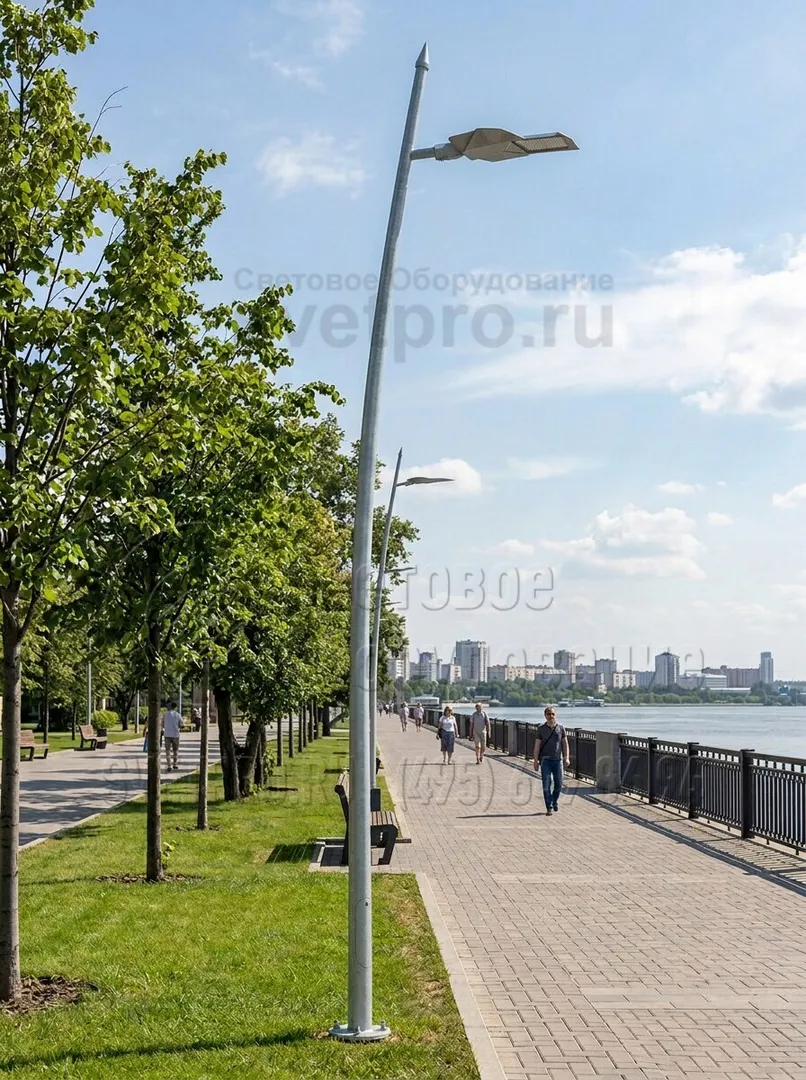

Фотогалерея
