МК Монтажные комплекты для высокомачтовых опор
Область применения: |
|
Назначение: |
|
Артикул производителя: | МК A(B)+M*L/K |
Установка: | Закладной частью в фундамент и бетонируется |
как выбрать опору?

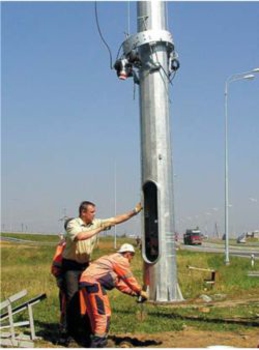

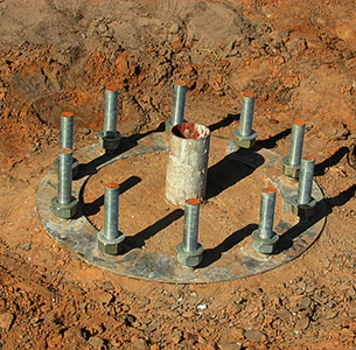

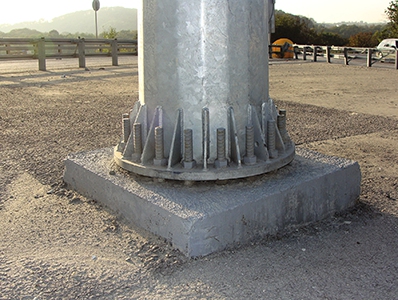

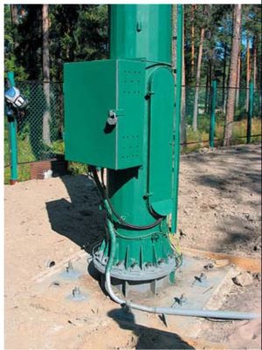

Фото с объектов

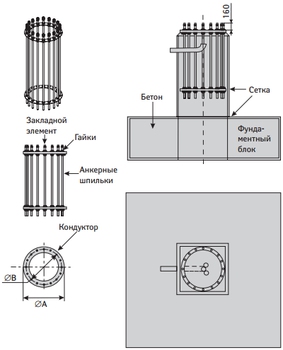

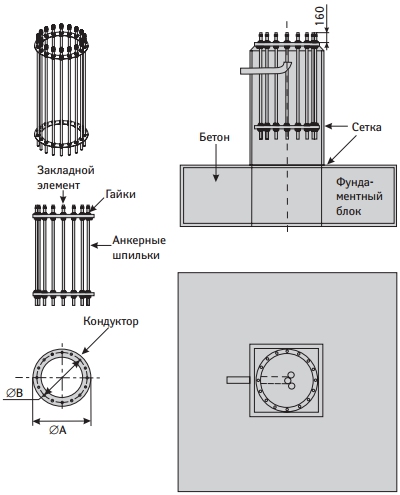

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Межцентровое расстояние (B, мм) | Размер анкерной шпильки (мм) | Количество шпилек (шт.) |
---|---|---|---|
Монтажные комплекты ВМО | |||
МК 640(540)+М30x1000/10 | 540 | М30x1000 | 10 |
МК 750(650)+М30x1000/16 | 650 | М30x1000 | 16 |
МК 750(680)+М30x1000/16 | 680 | М30x1000 | 16 |
МК 800(700)+М30x1500/12 | 700 | М30x1500 | 12 |
МК 840(740)+М30x1500/16 | 740 | М30x1500 | 16 |
МК 900(800)+М36x1500/20 | 800 | М36x1500 | 20 |
МК 1000(900)+М30x1500/20 | 900 | М30x1500 | 20 |
МК 1000(900)+М36x1500/20 | 900 | М36x1500 | 20 |
МК 1050(930)+М36x1500/18 | 930 | М36x1500 | 18 |
Монтажные комплекты ВМОН | |||
МК 580(490)+М30x1000/8 | 490 | М30x1000 | 8 |
МК 600(525)+М30x1000/10 | 525 | М30x1000 | 10 |
МК 700(600)+М30x1000/10 | 600 | М30x1000 | 10 |
МК 900(800)+М30x1500/20 | 800 | М30x1500 | 20 |
МК 800(700)+М30x1000/12 | 700 | М30x1000 | 12 |
МК 1210(1090)+М39x2000/20 | 1090 | М39x2000 | 20 |
МК 1100(990)+М36x1500/20 | 990 | М36x1500 | 20 |
МК 1000(900)+М36x2000/16 | 900 | М36x2000 | 16 |
МК 1700(1500)+М64x2000/20 | 1500 | М64x2000 | 20 |
ОПИСАНИЕ
Установка на фундамент высокомачтовых опор, высота которых достигает 50 метров, должна производиться с использованием надежного монтажного крепежа, обеспечивающего прочность, устойчивость и долговечность соединения.
Монтажные комплекты (МК), изготавливаемые для этой цели, подбираются с учетом типа опоры, то есть, существуют монтажные комплекты для высокомачтовых опор с мобильной короной и высокомачтовых граненых опор со стационарной короной. Монтажный комплект, устанавливается закладной частью в фундамент и бетонируется. На выступающую часть анкерных шпилек МК устанавливается фланец опоры. После установки места соединений фиксируются гайками.

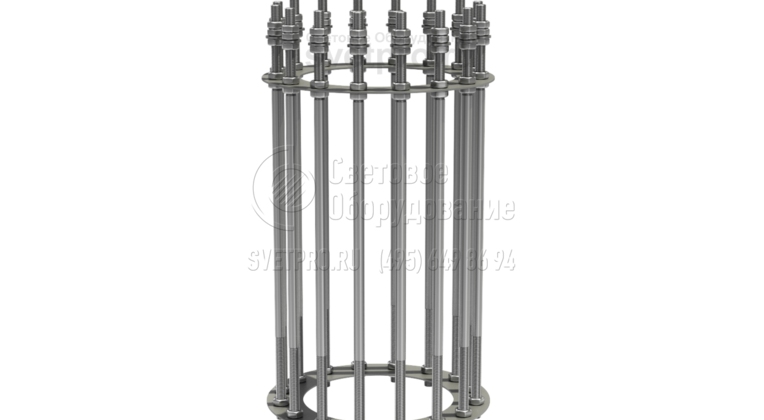

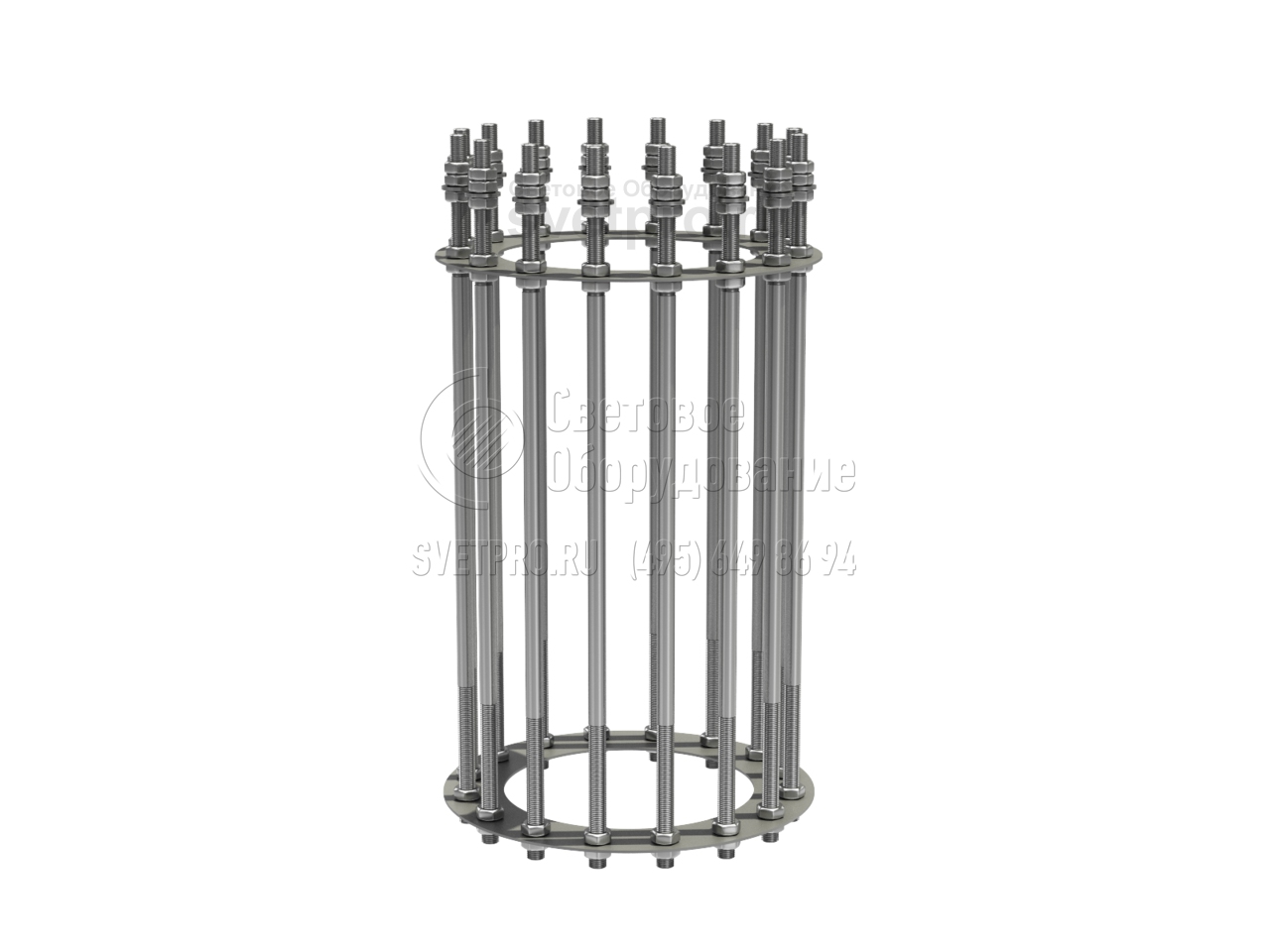

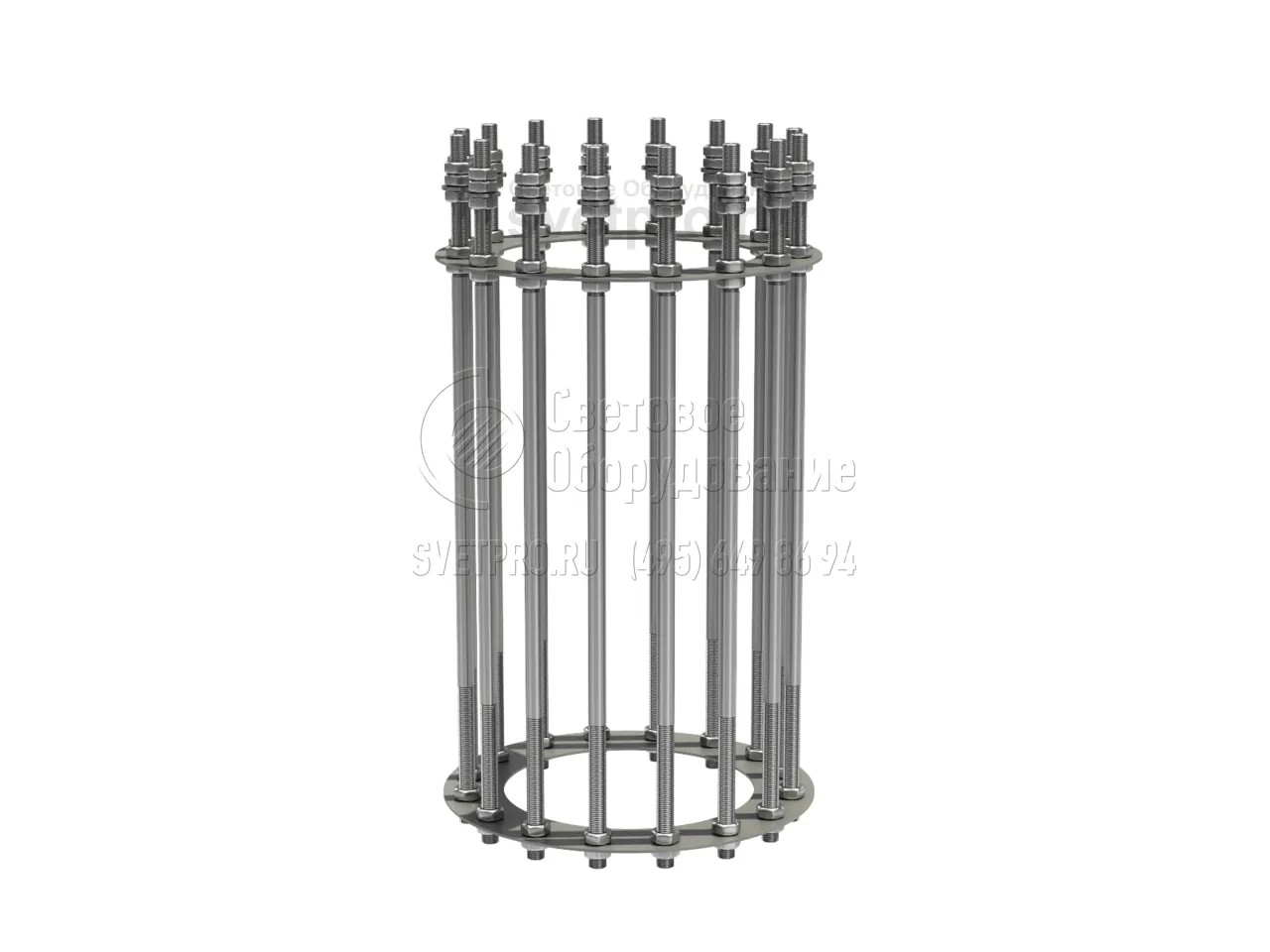

Монтажные комплекты, независимо от типа высокомачтовой опоры, состоят из кондуктора, анкерных шпилек, гаек.
Подбор монтажного комплекта производится таким образом, чтобы диаметр опорного фланца опоры соответствовал диаметру кондуктора МК, а межцентровое расстояние отверстий опоры соответствовало межцентровому расстоянию отверстий МК. Размер анкерных шпилек (высота и диаметр), а также их количество зависят от межцентровых расстояний опор и МК.
Монтажные комплекты не только обеспечивают надежность установки высокомачтовых опор, но и минимизируют трудовые затраты.
УСТРОЙСТВО
Монтажный комплект выбирается в зависимости от типа опоры.

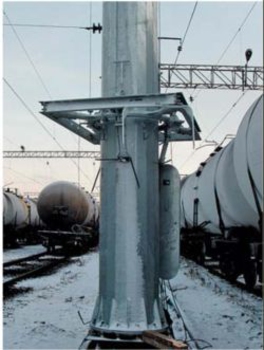

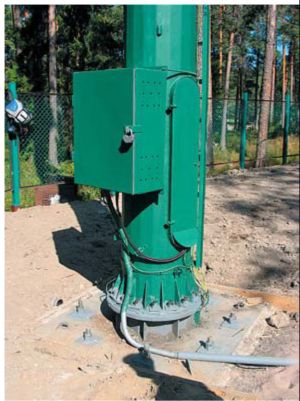

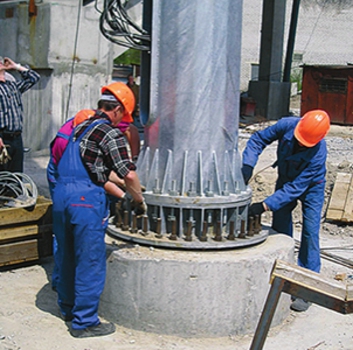

фото с объектов
Расшифровка кода: МК A(B)+M*L/K, где
A — диаметр кондуктора, мм
B — межцентровое расстояние, мм
M — диаметр шпильки, мм
L — длина шпильки, мм
K — количество шпилек, шт
