МОГК-40 Молниеотводы гранёные и трубчатые высота 40 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | МОГК-40 |
Материал: | Листовой и трубный прокат |
Размер фланца: | 800-1130 мм |
Нижний диаметр: | 550-870 мм |
Высота: | 40 м |
Форма опоры: | Граненая |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Общая высота (ВМОН+МОТ) | Высота МОТ | На базе опоры | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
МОГК | H, м | h, м | ВМОН | D, мм | A, мм | B, мм |
МОГК-40 | 40 | 10 | ВМОН-30 | 550 | 800 | 700 |
МОГК-40 | 40 | 10 | ВМОН-30 | 870 | 1130 | 1020 |
МОГК-40 | 40 | 5 | ВМОН-35 | 850 | 1100 | 990 |
ОПИСАНИЕ
Металлическая конструкция молниеотвода МОГК-40 со специальным шпилем предназначена для защиты строений, зданий, построек, а также находящихся под ними территорий от попадания удара молнии. Так как конструкция разрабатывается на основе осветительных опор, на мачту молниеотвода может быть установлена светотехника или прожекторы.

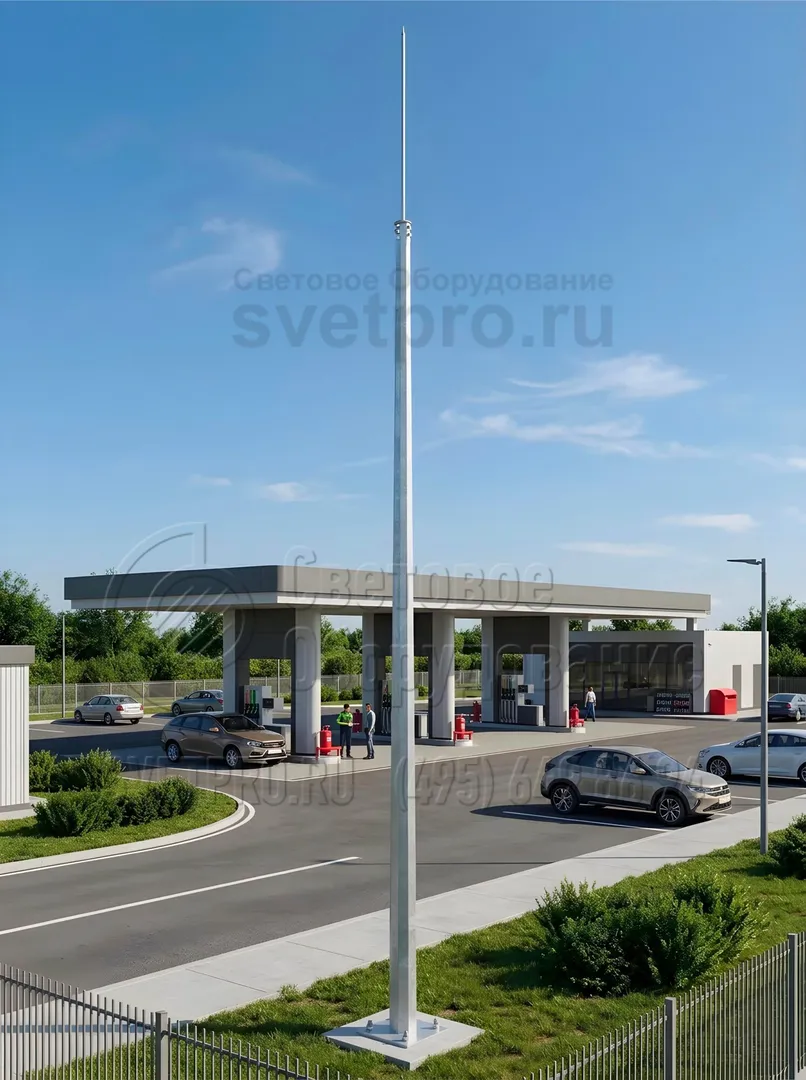

Молниеотвод размещается на АЗС, жилых постройках, производственных помещениях и территориях открытого типа. Устройство защищает строения от удара молнии, а также предотвращает развитие негативных факторов от таких ударов.
Конструкция изделия состоит из стального опорного столба с установленным в верхней части шпилем. Снизу располагается фланцевое соединение для упрощения монтажа.
Для молниеотвода используют стальной прокат, подвергаемый последующей обработке горячим цинкованием. Это обеспечивает надежную защиту от коррозии и других негативных факторов.
Состоящая из нескольких секций опора устанавливается на закладной фундамент из железобетона с размещенным внутри закладным элементом.

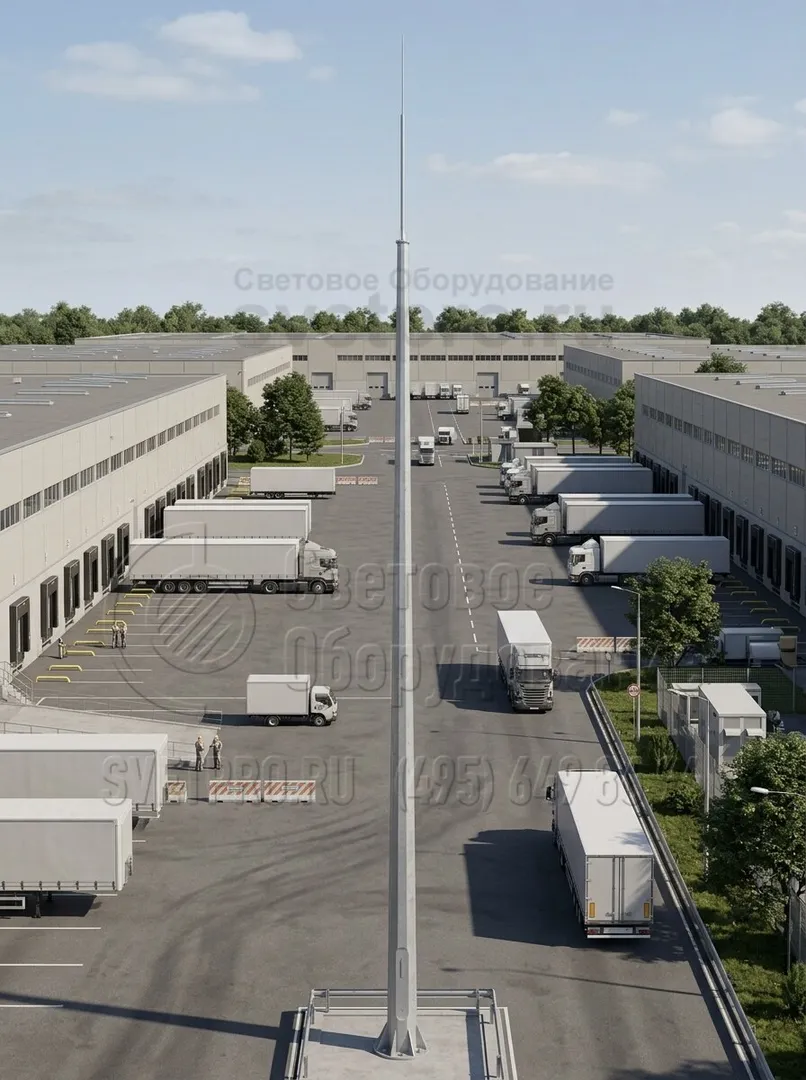

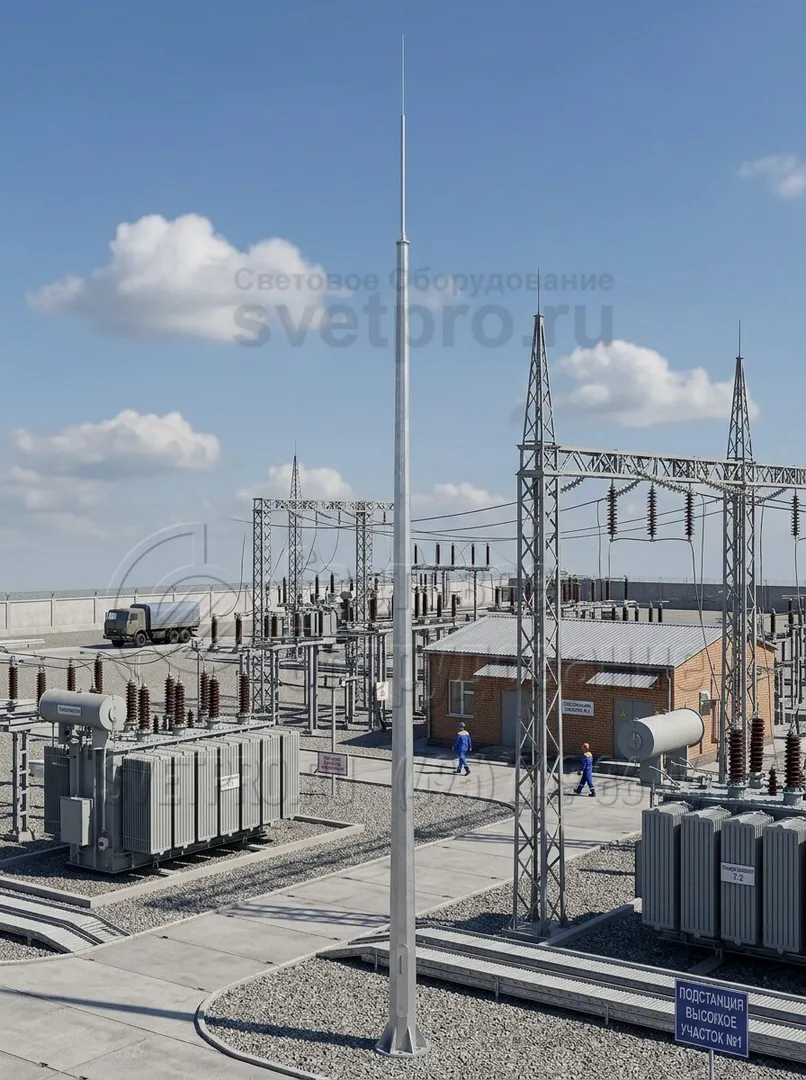

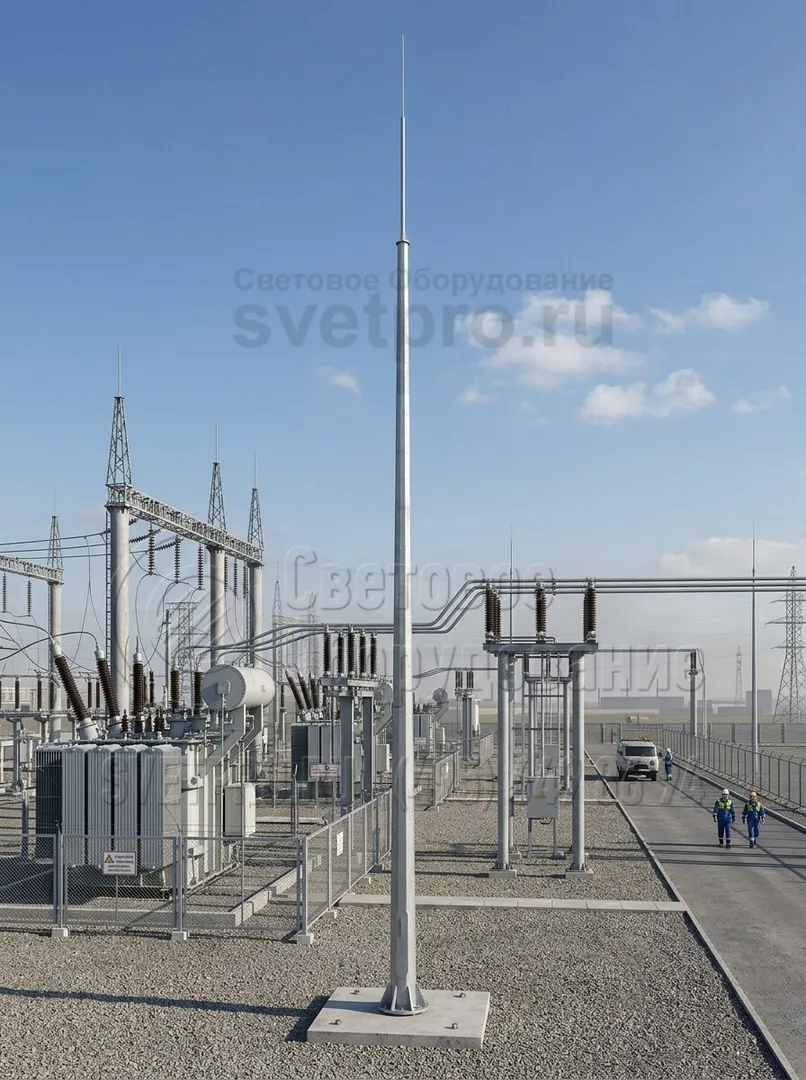

фото с объектов
