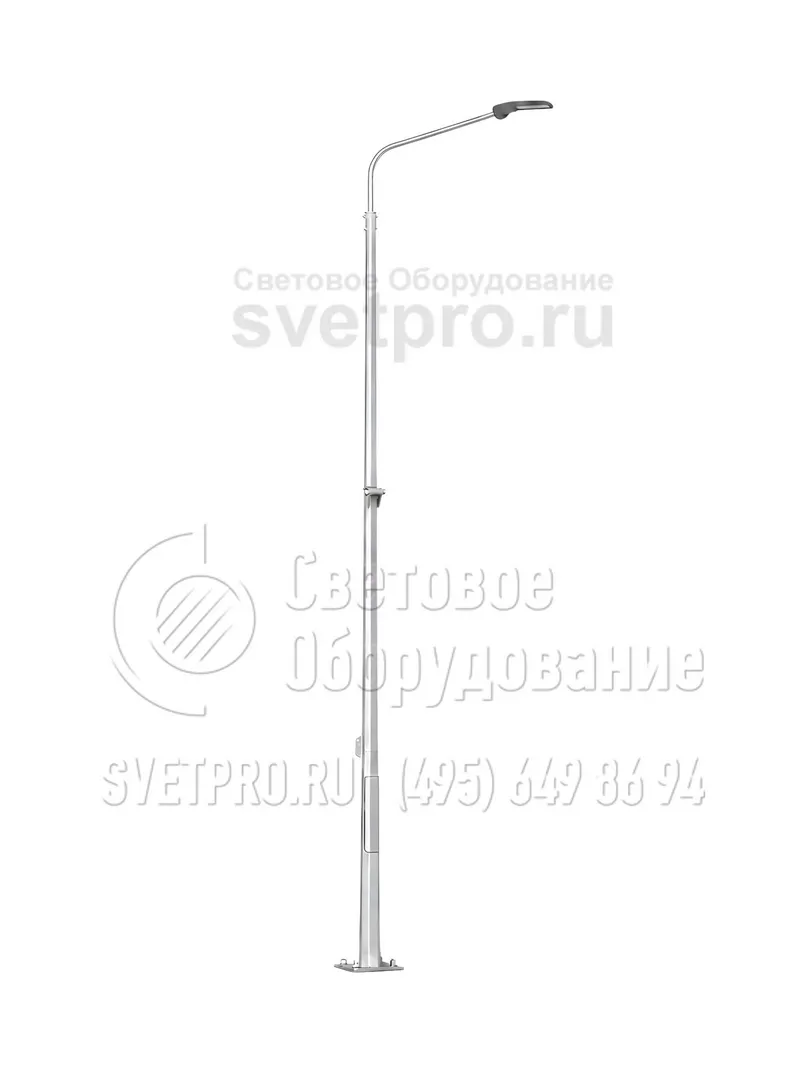

ОГКС-3 Опоры граненые конические складывающиеся высота 3 метра
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГКС-3 |
Количество световых приборов: | 2 |
Установка: | На фундамент |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Размер фланца: | 300 мм |
Нижний диаметр: | 136 мм |
Верхний диаметр: | 60 мм |
Вес: | 32 кг |
Высота: | 3 м |
Форма опоры: | Граненая |
Тип короны: | Складная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
ОГКС | m, кг | H, м | d, мм | D, мм | A, мм | B, мм |
ОГКС-3 | 32 | 3 | 60 | 136 | 300 | 200 |
ОПИСАНИЕ

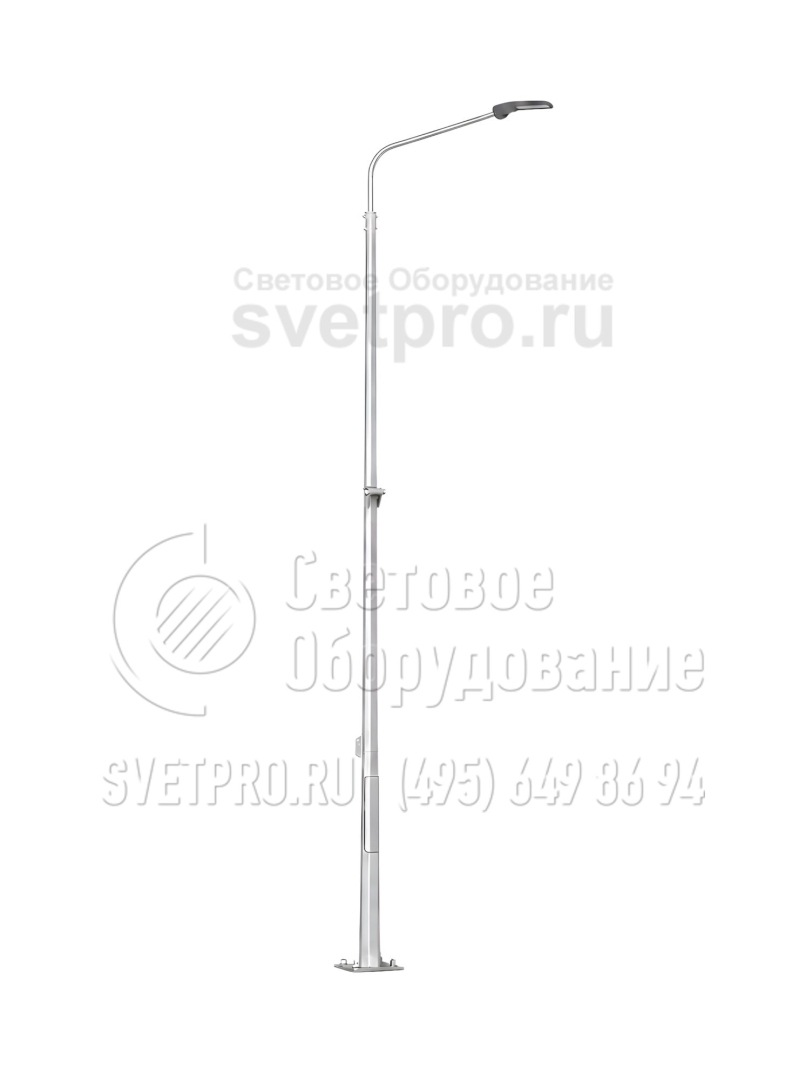

ОГКС с высотой 3 метра — это модель осветительной опоры складного типа, которая используется для строительства систем освещения в местности со сложным рельефом, в условиях ограниченного пространства, на спортивных объектах с дорогостоящим и хрупким покрытием. Главная особенность изделия — возможность наклона верхней части корпуса так, чтобы светильники или прожектора находились на уровне земли.
Две секции конуса соединены шарниром, который двигается без дополнительных механических или электрических приспособлений. Наклонить и поднять верхний сегмент электрик может вручную с использование нейлоновой нити. Применять для этого лебедку, арендовать гидравлический подъемник или другую технику не нужно.
Верхний сегмент корпуса имеет дополнительный противовес. Он нужен для того, чтобы зафиксировать конструкцию в рабочем положении и обеспечить спуск с использованием мускульной силы человека. Типовая верхняя часть корпуса позволяет устанавливать любые световые приборы в зависимости от выбранного кронштейна.
Для изготовления корпуса используется листовая сталь. Она гнется с помощью гидравлических прессов, чтобы получился граненый ствол. Две стороны многоугольника, соединенные друг с другом, превращаются в ребро жесткости и повышают несущую способность опоры.
Для покупки складывающихся осветительных опор обращайтесь к менеджерам. Мы можем адаптировать конструкции под требования конкретного покупателя для использования в районах с особыми климатическими условиями.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

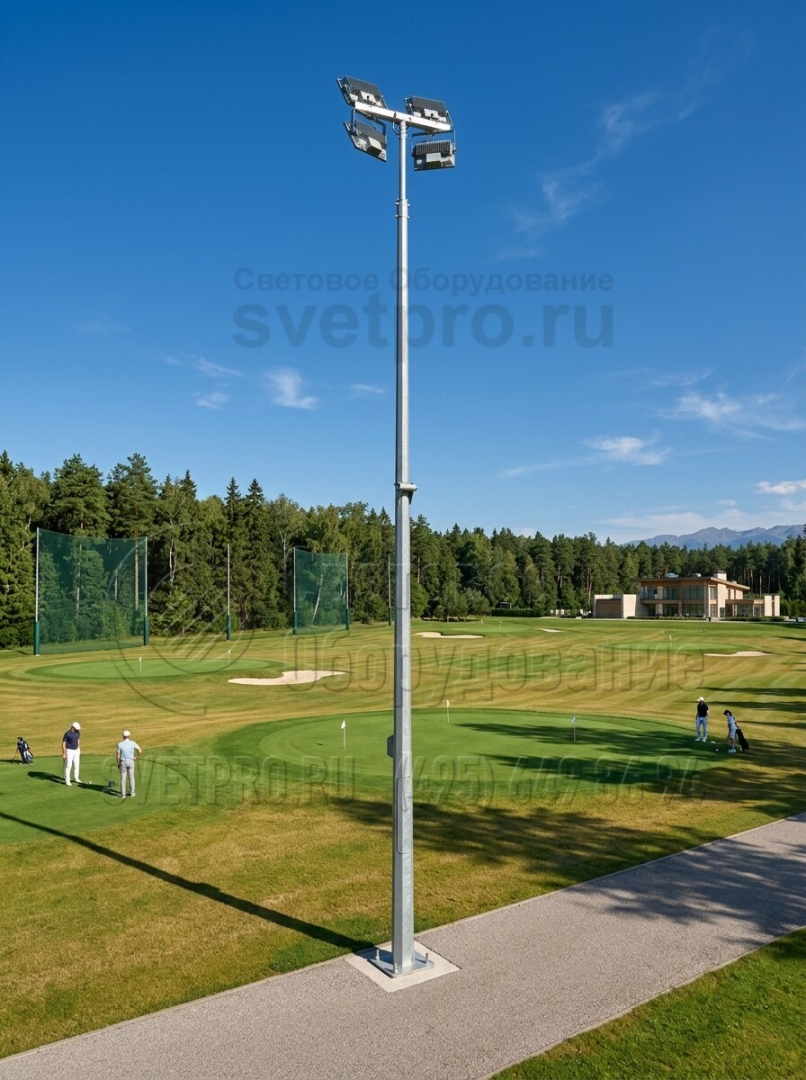

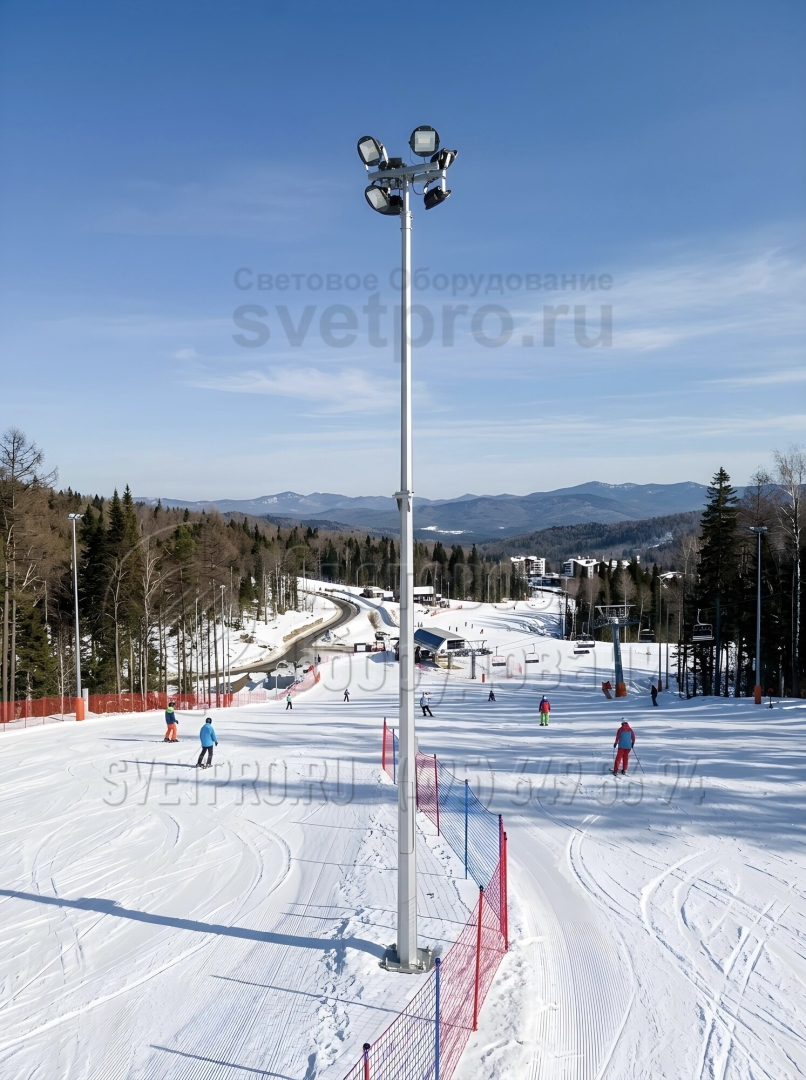

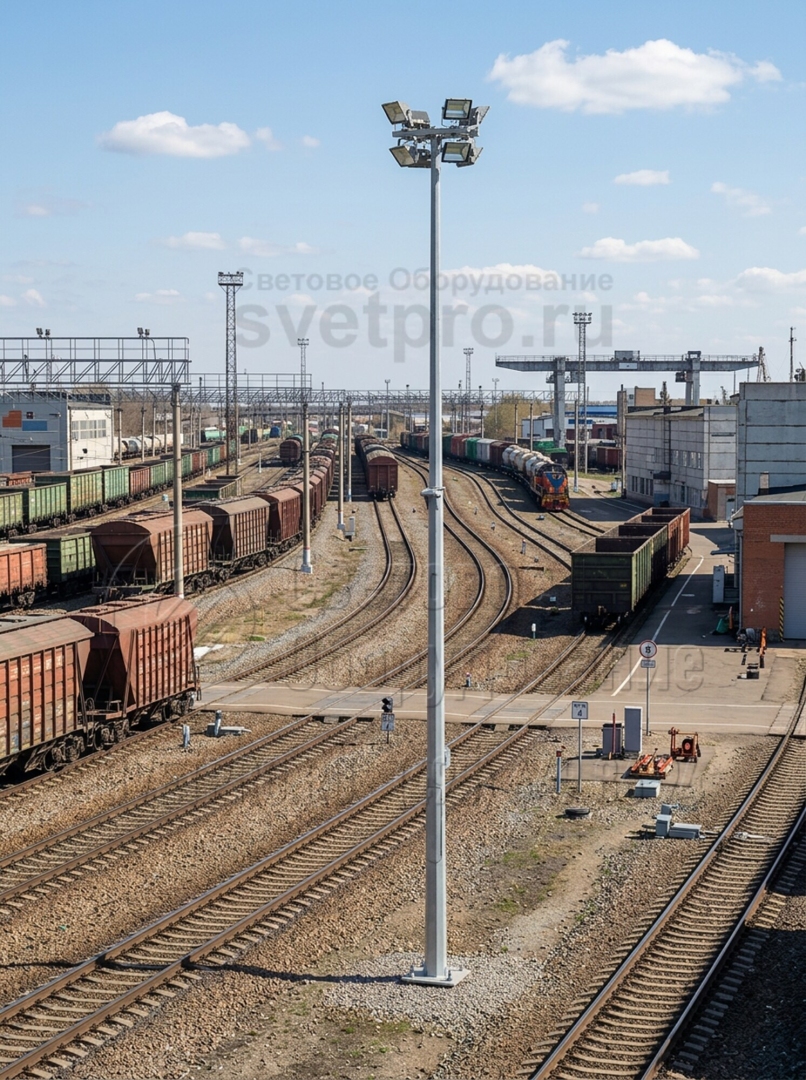

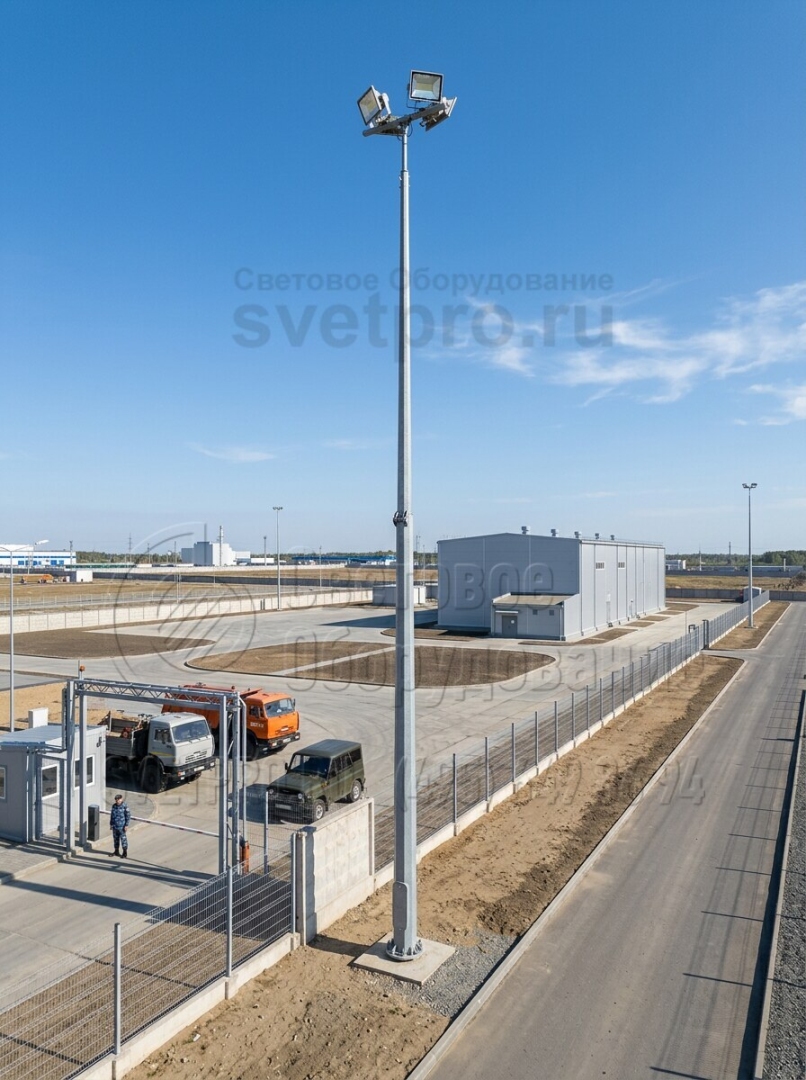

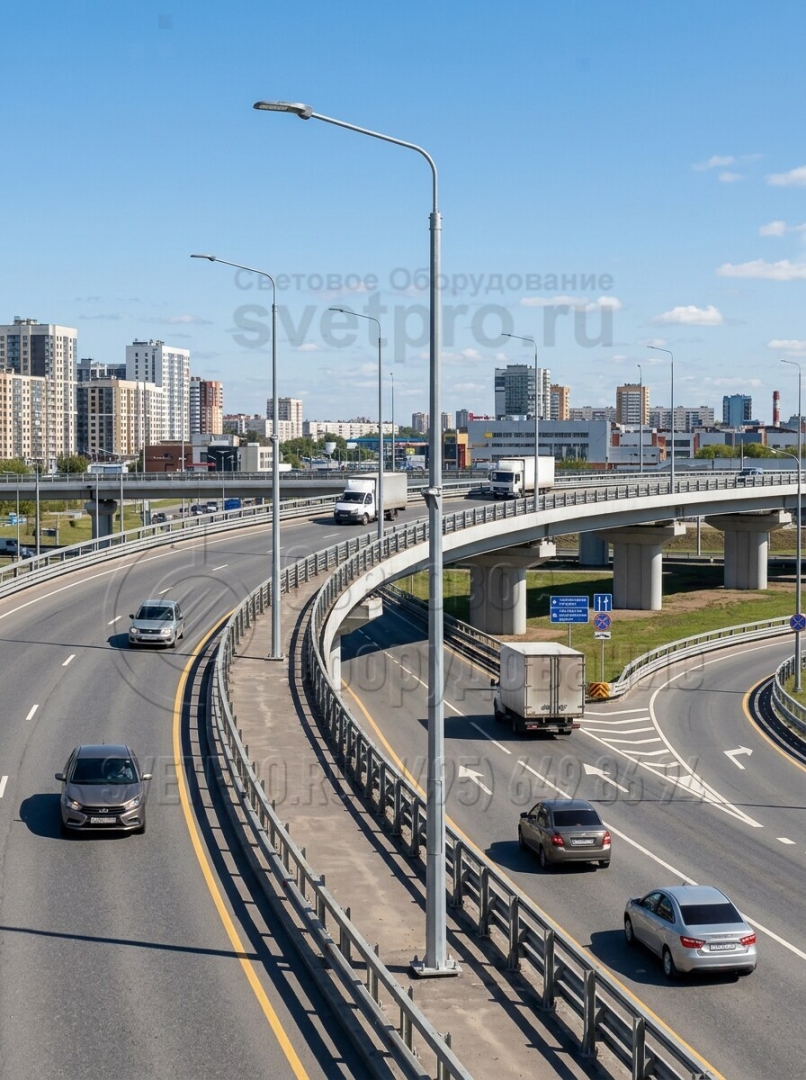

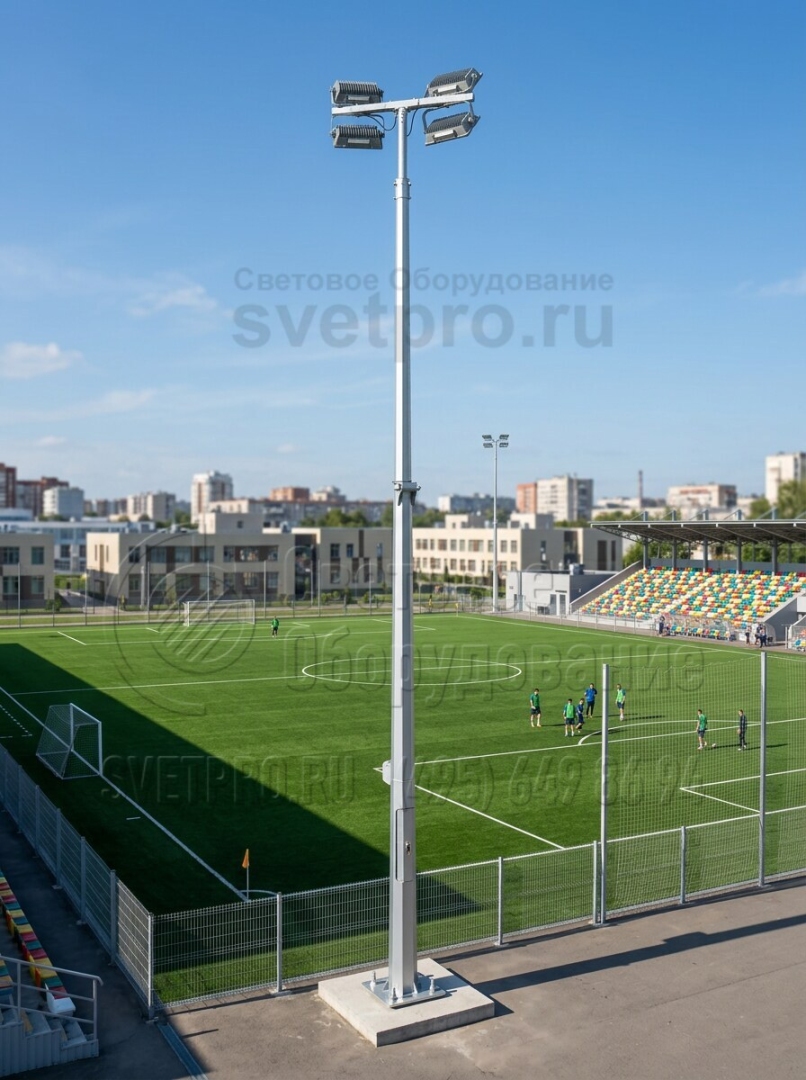

фото с объектов
