ОГСГ-6,1 Опоры для светосигнального оборудования высота 6,1 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГСГ-6,1 |
Количество световых приборов: | 1-2 |
Установка: | С использованием фланцевого соединения |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Размер фланца: | 400 мм |
Нижний диаметр: | 220/250 мм |
Верхний диаметр: | 180 мм |
Вес: | 212/256 кг |
Высота: | 6,1 м |
Форма опоры: | Граненая |
Подвод кабеля: | Низ |
как выбрать опору?

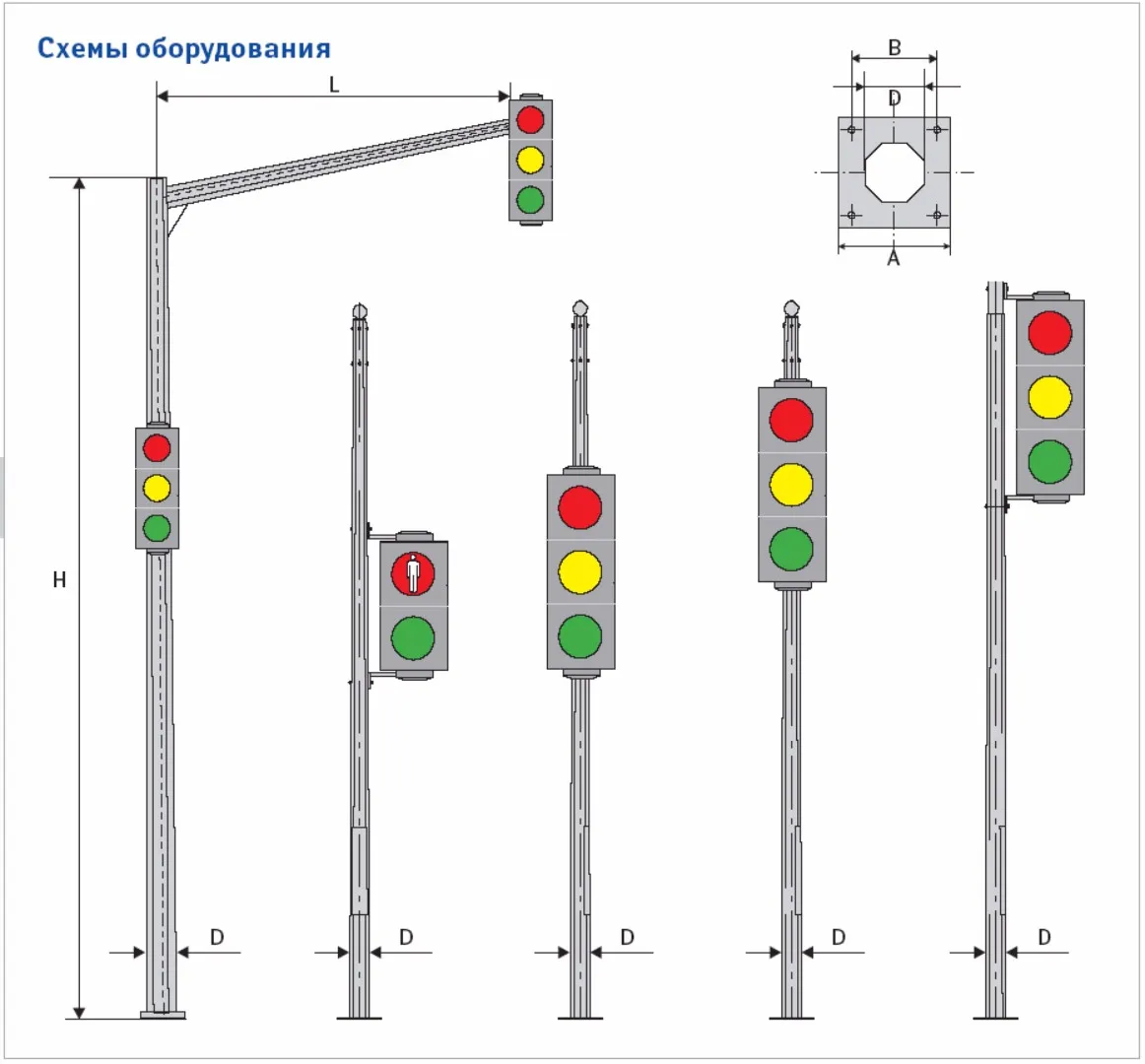

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение опор | Вес Ф/L (m, кг) | Высота (H, м) | Верхний диаметр (d, мм) | Нижний диаметр (D, мм) | Размеры опорного фланца (А, м) | Межцентровое расстояние отверстий (B, мм) | Количество осветительных приборов (К, шт) | Длина консоли (L, мм) |
---|---|---|---|---|---|---|---|---|---|
ОГСГ-6,1 | ОГСГ-6,15-3,5 | 212 | 6,1 | 180 | 220 | 400 | 300 | 2 | 3,5 |
ОГСГ-6,1 | ОГСГ-6,15-6,1 | 256 | 6,1 | 180 | 250 | 400 | 300 | 2 | 6,1 |
ОПИСАНИЕ

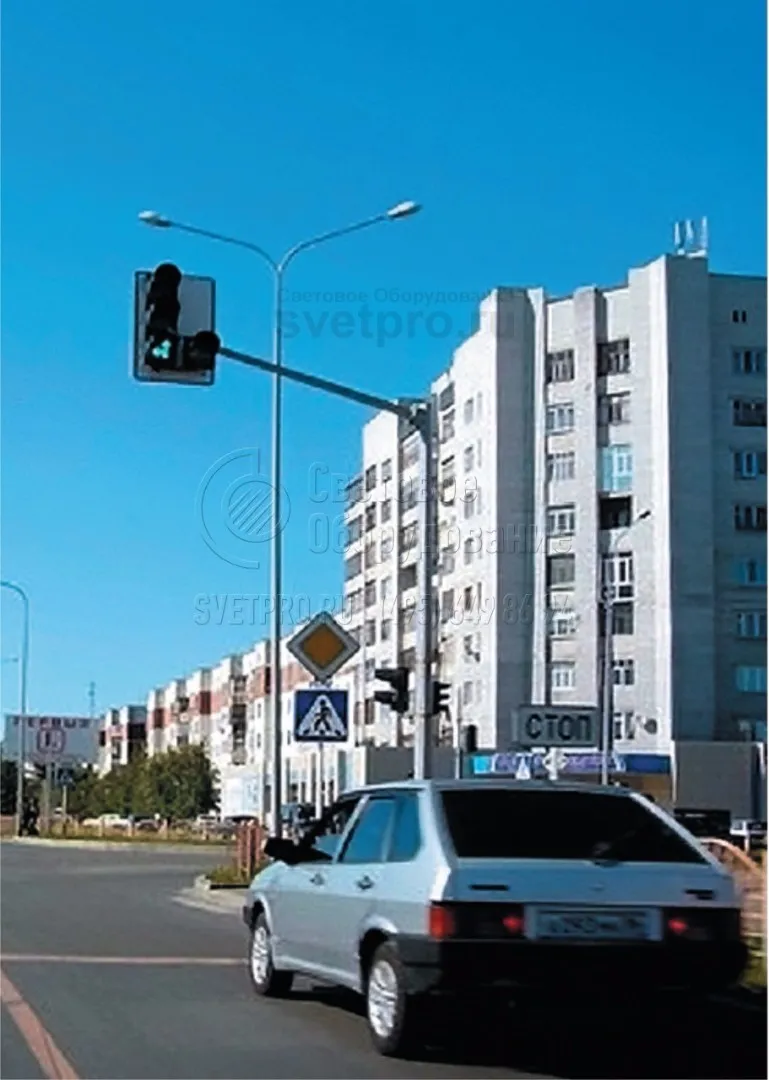

В местах большого скопления людей и интенсивного движения ТС требуется регулировка трафика. С поставленной задачей справляется светосигнальное оборудование и дорожные знаки, размещаемые на опорах освещения ОГСГ-6,1.

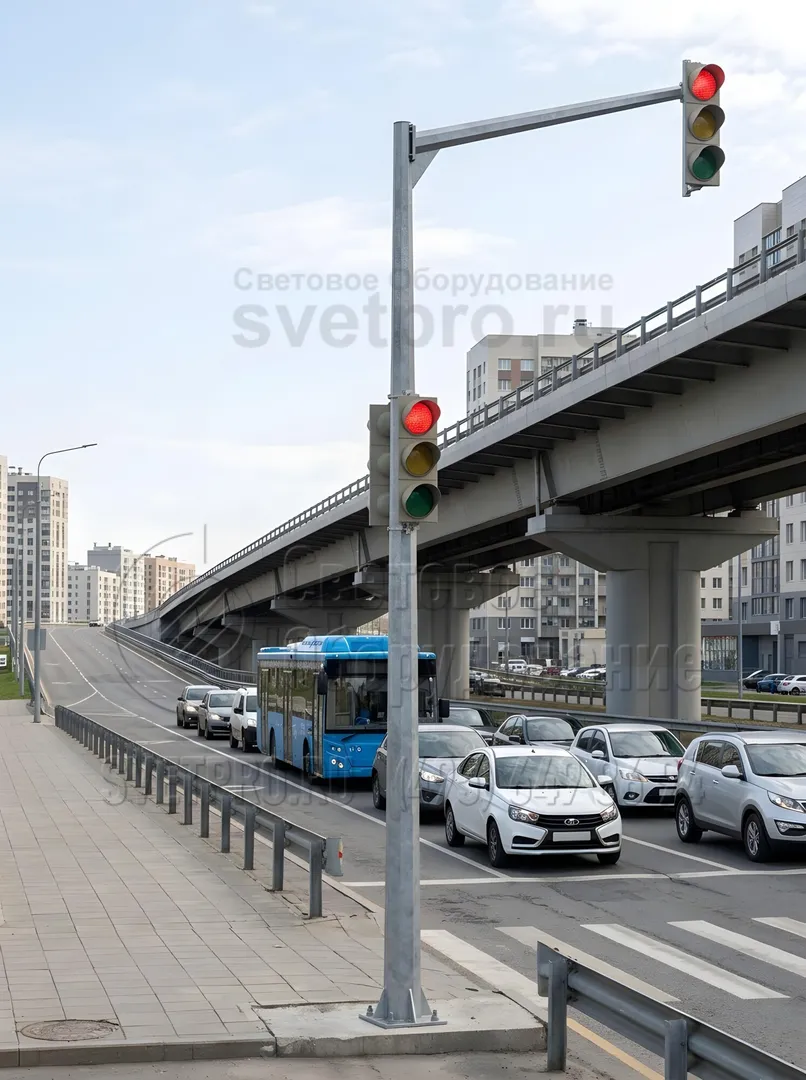

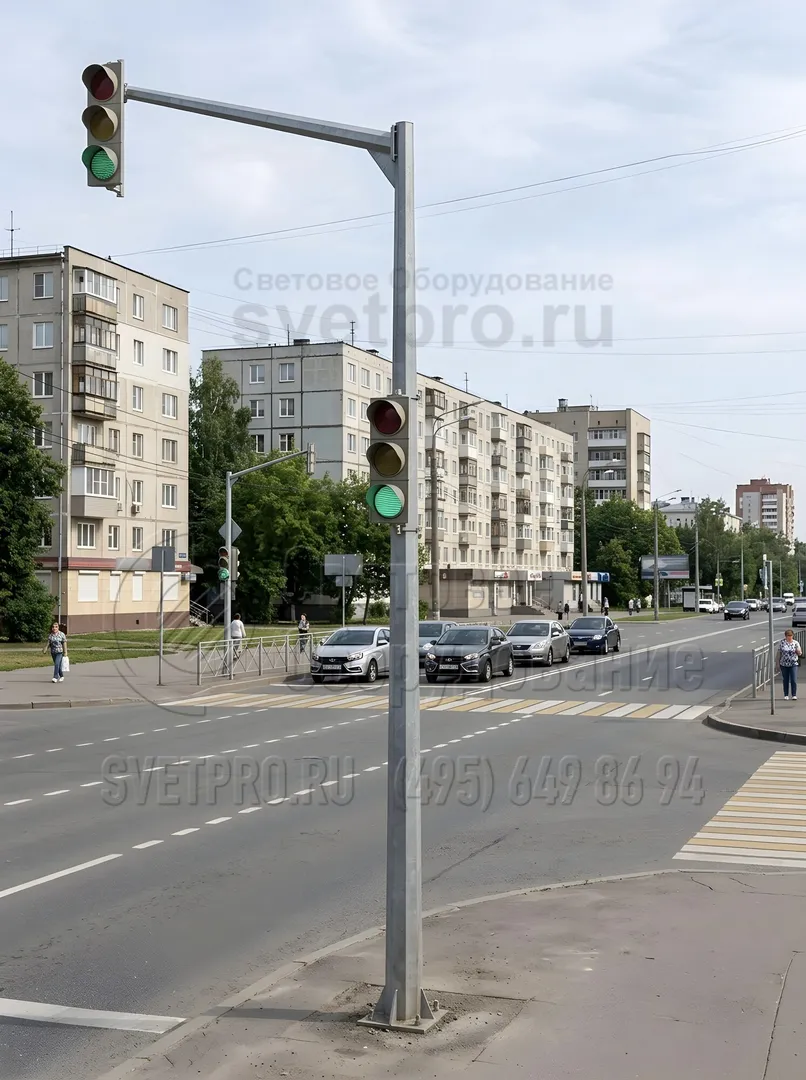

Конструкция опорного столба состоит из основной части и консоли. Такое строение позволяет устанавливать сразу два светофора – на опоре и на консоли. Для изготовления ОГСГ-6,1 используется листовая сталь, грани столба формируются на гибочном оборудовании. Для повышения надежности и срока эксплуатации изделия, а также для защиты от коррозии и других негативных факторов стальная опора подвергается горячему цинкованию. Гарантия на коррозийную устойчивость после оцинковки составляет 15 лет.
Установка опоры на местности выполняется на бетонное основание с расположенным внутри металлическим закладным элементом. Опора монтируется на фланец. Изделие выполняется по типовым стандартам либо в индивидуальном исполнении с учетом особенностей эксплуатации.
