ConTraffic TN Конусная опора для светофора с освещением дороги
Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | ConTraffic TN |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Нагрузка на опору: | 228-568 кг |
Высота: | 6 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор ConTraffic TN
Тип опоры | Высота опоры H, м | Высота подвеса прожектора H1, м | Вылет W, м | Вылет подвеса прожектора W1, мм | Высота люка w, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фундамента Hf/Sf, м | Нагрузка на опору, кг |
---|---|---|---|---|---|---|---|---|---|---|---|
ConTraffic TN - 6/228 | 6 | 8-12 | 3 | 1-1,5 | 400 | 110 | 600 | 440/300 | М30/1090 | 1х1,7 | 228 |
ConTraffic TN - 6/276 | 6 | 8-12 | 4 | 1-1,5 | 400 | 110 | 600 | 440/300 | М30/1090 | 1х1,7 | 276 |
ConTraffic TN - 6/315 | 6 | 8-12 | 5 | 1-1,5 | 400 | 110 | 600 | 440/300 | М30/1090 | 1х1,7 | 315 |
ConTraffic TN - 6/339 | 6 | 8-12 | 6 | 1-1,5 | 400 | 110 | 600 | 440/300 | М30/1090 | 1х1,7 | 339 |
ConTraffic TN - 6/363 | 6 | 8-12 | 7 | 1-1,5 | 400 | 110 | 600 | 440/300 | М30/1090 | 1х2 | 363 |
ConTraffic TN - 6/391 | 6 | 8-12 | 8 | 1-1,5 | 400 | 110 | 600 | 440/300 | М30/1090 | 1х2 | 391 |
ConTraffic TN - 6/452 | 6 | 8-12 | 9 | 1-1,5 | 400 | 110 | 600 | 440/300 | М30/1090 | 1х2 | 452 |
ConTraffic TN - 6/500 | 6 | 8-12 | 10 | 1-1,5 | 400 | 110 | 600 | 540/400 | М30/1090 | 1,4x2,5 | 500 |
ConTraffic TN - 6/533 | 6 | 8-12 | 11 | 1-1,5 | 400 | 110 | 600 | 540/400 | М30/1090 | 1,4x2,5 | 533 |
ConTraffic TN - 6/568 | 6 | 8-12 | 12 | 1-1,5 | 400 | 110 | 600 | 540/400 | М30/1090 | 1,4x2,5 | 568 |
ОПИСАНИЕ

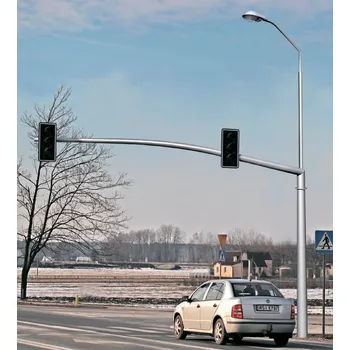

Конусная круглая опора ConTraffic TN, производителем которой является компания VALMONT (Польша), предназначена для установки светосигнального оборудования и дорожных знаков, с одновременным выполнением функции освещения улиц и дорог. Конструкция, изготовленная из стали, защищена от коррозии методом горячего цинкования. Функциональное назначение удачно дополнено привлекательным видом опор. Цветовое решение может быть выбрано из каталога RAL или AKZO. Полый ствол опоры обеспечивает подвод питающего кабеля и установку электрокомплектующих внутри опоры. Для их обслуживания имеются 2 одинаковых лючка размером 400х110 мм. Первый расположен на расстоянии 600 мм от фланцевого соединения (уровня земли), второй – на высоте 100 мм от первого.
Опора характеризуется 2-мя параметрами высоты:
H – размещения светосигнального оборудования, установленного на консоли. Данная высота равна – 6,0 м. Горизонтальный вылет – от 3-х до 12-ти метров;
H1 – размещения осветительного прибора, установленного на однорожковом кронштейне. Эта высота равна 8 – 12 м. Вылет кронштейна – 1,0-1,5 м.
Выносная консоль крепится на опору фланцевым соединением. Максимальный вес оборудования, установленного на консоли, не более 30 кг, его площадь – не более 1,3 м2. Вес светильника – не более 15 кг, площадь – не более 0,12 м2.
Размер фундамента для опор, с вылетом 3-6 м – 1,0х1,7, с вылетом 7-9 м – 1,0х2,0, с вылетом 10-12 м – 1,4х2,5. Фланец опоры плоский, квадратный – 440/300 (540/400) мм. Фланец соединяется с выводами анкеров М30/1090, являющимися составной частью фундамента.
МАТЕРИАЛ
Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)
ПОВЕРХНОСТЬ
Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO
