ОКККВ-7,5 С Опоры круглоконические квартальные для воздушной подводки питания
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | ОКККВ-7,5 С |
Материал: | Листовая сталь |
Размер фланца: | 450 мм |
Нижний диаметр: | 193-226 мм |
Верхний диаметр: | 95-128 мм |
Вес: | 142,6-171,9 кг |
Высота: | 7,5 м |
как выбрать опору?

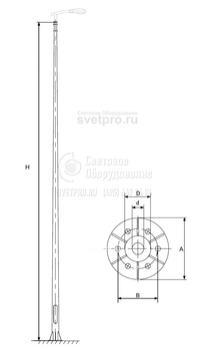

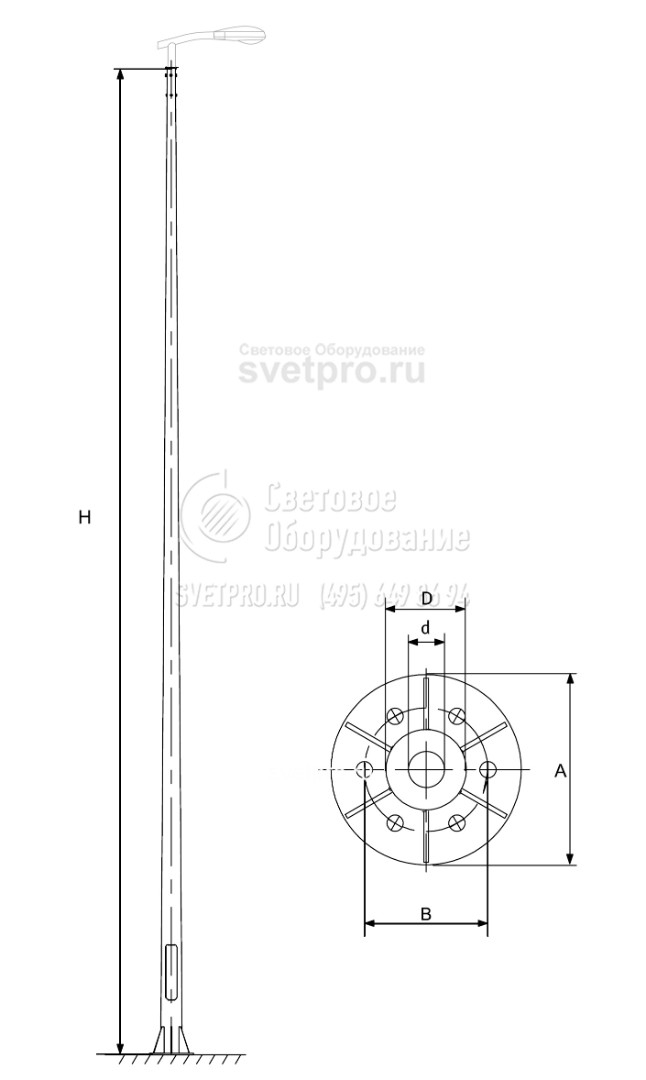

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Рекомендуемый тип ЗДФ | Вес |
---|---|---|---|---|---|---|
ОКККВ | H, м | d, мм | D, мм | A, мм | кг | |
ОКККВ-7,5 С1 | 7,5 | 95 | 193 | 450 | ФМ-0,219 | 142,6 |
ОКККВ-7,5 С2 | 7,5 | 115 | 213 | 450 | ФМ-0,219 | 160,4 |
ОКККВ-7,5 С3 | 7,5 | 128 | 226 | 450 | ФМ-0,325 | 171,9 |
ОПИСАНИЕ
Опора ОКККВ используется для установки световых приборов в спальных районах города. С ее помощью можно также освещать жилые кварталы в небольших населенных пунктах, жилищные комплексы в мегаполисах, коттеджные поселки. Популярность изделий обусловлена низкой стоимостью, маленьким весом и универсальностью.
Корпус изделия сделан из листовой стали и имеет круглое поперечное сечение. У этой модификации несущая способность повышена, поэтому ствол выдерживает большую нагрузку. Подводить силовые линии к опоре можно по воздуху, избежав рытья котлованов для электрических кабелей.
У квартальной опоры имеется универсальный оголовок с диаметром 6 см, в который можно ставить кронштейн с хвостовой частью. В корпусе просверлено 2 группы по 4 отверстия с внутренней резьбой, куда вставляются болты для фиксации кронштейна во время сборки.
Установка производится на фланцевую опорную площадку. Она имеет круглую форму и 4 отверстия, куда вставляются крепежные болты для прикручивания к закладному элементу. Соединительный узел укреплен треугольными косынками, к одной из которых прикрепляется кабель системы заземления осветительной сети.
Наша производственная компания специализируется на изготовлении опор для осветительных систем. Приобрести необходимые инженерные конструкции можно после подачи заявки на сайте или по телефону.

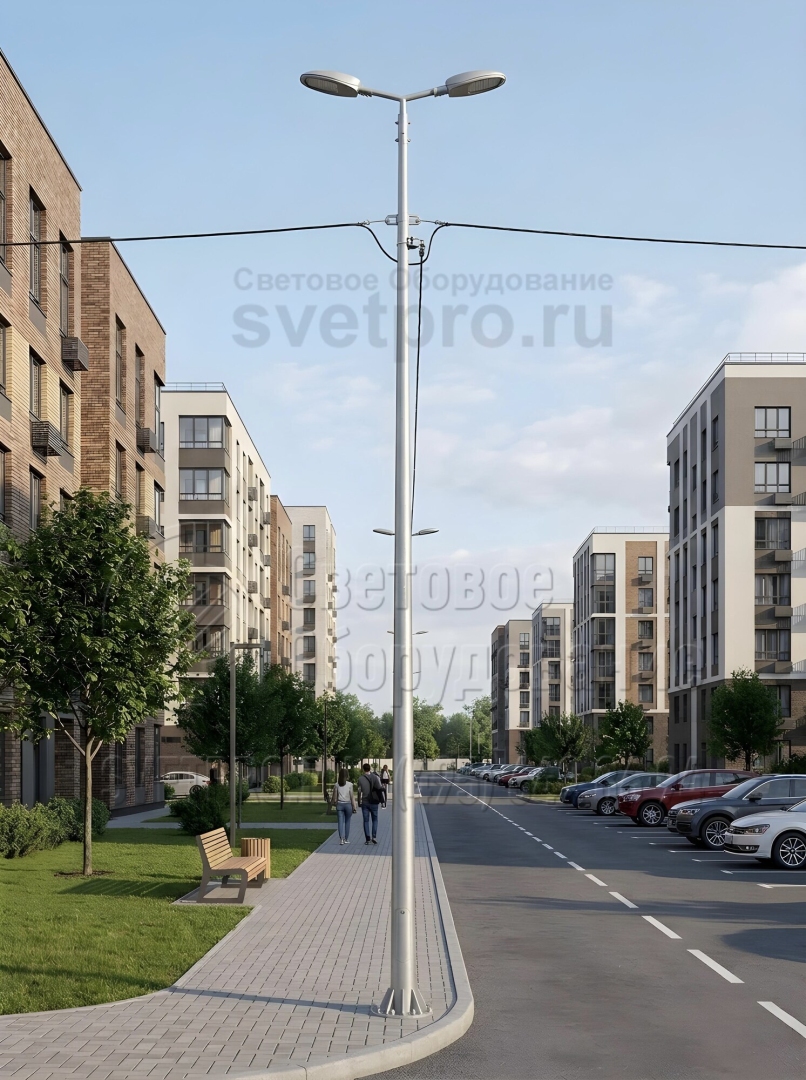

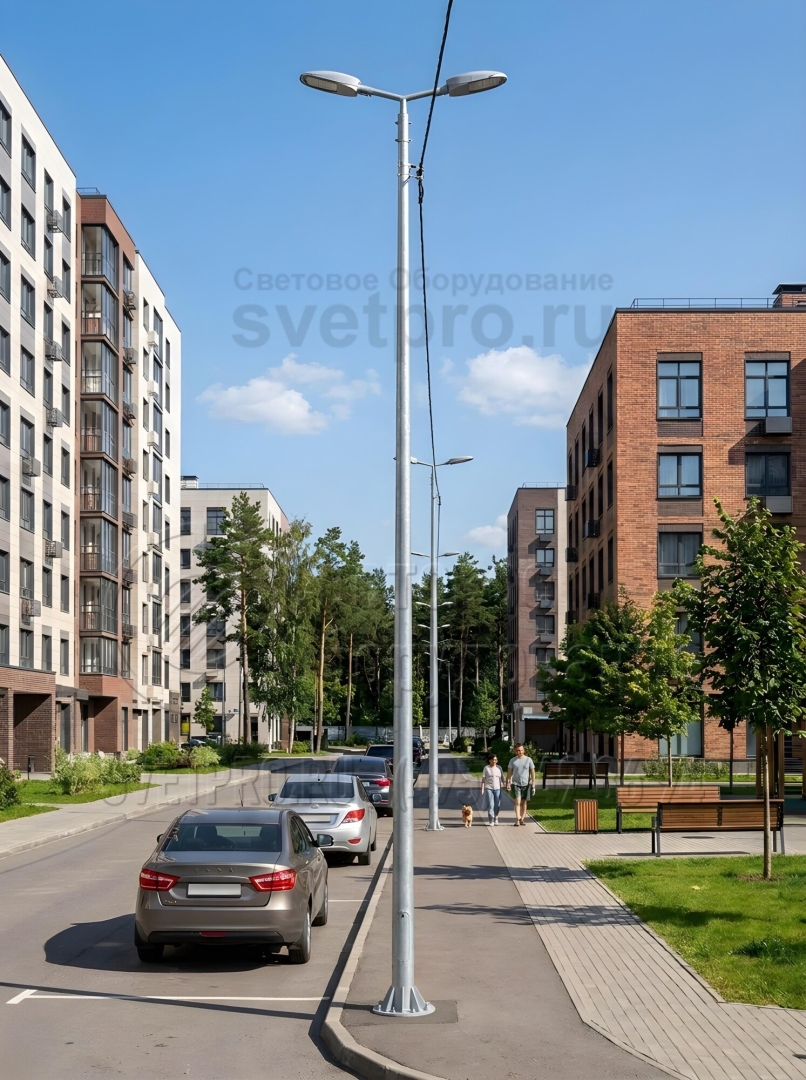

Фотогалерея
