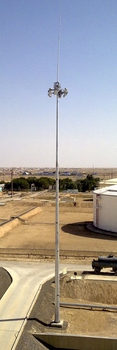

ВГМ-23 Молниеотводы на базе высокомачтовых опор с мобильной короной высота 23 метра
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГМ-23 |
Количество световых приборов: | 6-10 |
Установка: | На фундамент, состоящий из закладного металлического элемента и бетона |
Материал: | Листовая сталь |
Размер фланца: | 640-700 мм |
Нижний диаметр: | 450-500 мм |
Высота: | 23 м |
Форма опоры: | Граненая |
Тип короны: | Мобильная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Общая высота, м (ВМО+МОТ) | Высота МОТ, м | На базе опоры | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
---|---|---|---|---|---|---|---|
ВГМ-23 | ВГМ-15-М8 | 23 | 8 | ВМО-15 | 500 | 700 | 600 |
ВГМ-23 | ВГМ-16-М7 | 23 | 7 | ВМО-16 | 450 | 640 | 540 |
ВГМ-23 | ВГМ-16-М7 | 23 | 7 | ВМО-16 | 500 | 700 | 600 |
ОПИСАНИЕ
При выборе опор для систем молниезащиты необходимо учитывать несколько факторов. Прежде всего, это эффективность используемых устройств, а также возможность их применения для иных целей. Молниеотвод ВГМ-23 отвечает двум этим требованиям. Благодаря высоте в 22 метра он предотвращает попадание молнии в высокие объекты, а наличие спускаемой рамы со светильниками дает возможность использовать его как мачту освещения.
ВГМ-23 часто применяется для строительства систем молниезащиты и освещения. Он имеет несколько плюсов:

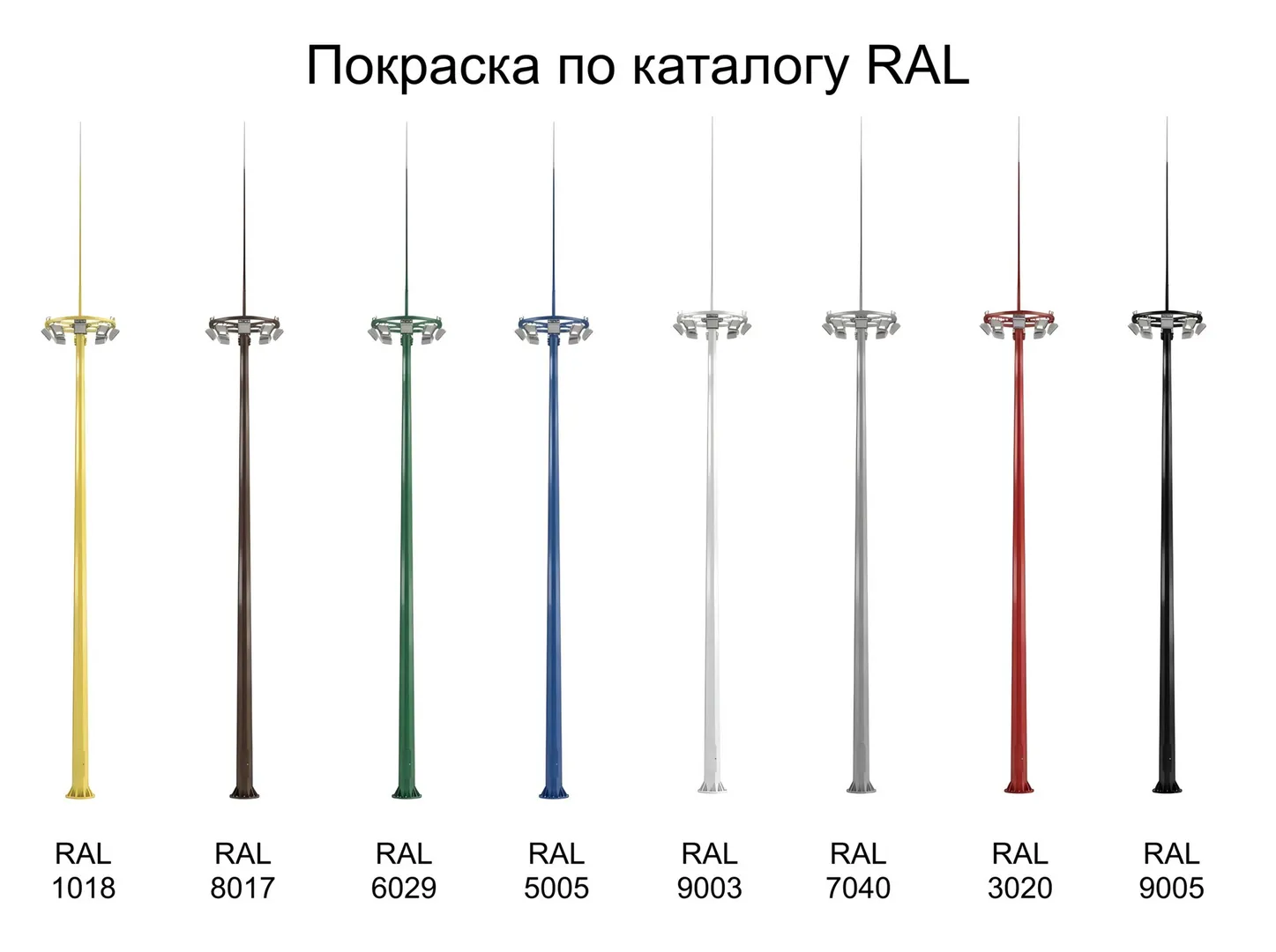

- Красивый вид. Граненый ствол красиво смотрится на фоне других объектов, используемых при оформлении улиц. После цинкования поверхность становится серебристой и не требует дополнительного окрашивания. При необходимости цинк можно покрыть краской или раскрасить в сигнальные полосы.
- Простой монтаж. Для установки высокой мачты на месте используются анкерные закладные детали. С помощью АЗДФ обеспечивается надежность монтажа, шпильки упрощают процесс выравнивания. Возможен демонтаж конструкции при необходимости.
- Простая перевозка. Ствол молниеотвода сделан из нескольких частей, которые соединяются телескопическим способом. Сборка производится на месте. Длина одного сегмента менее 12 метров, чтобы он помещался на стандартном полуприцепе.
Наша компания изготовит для вас молниеотвод типа ВГМ-23 с учетом индивидуальных требований и предполагаемой нагрузки.

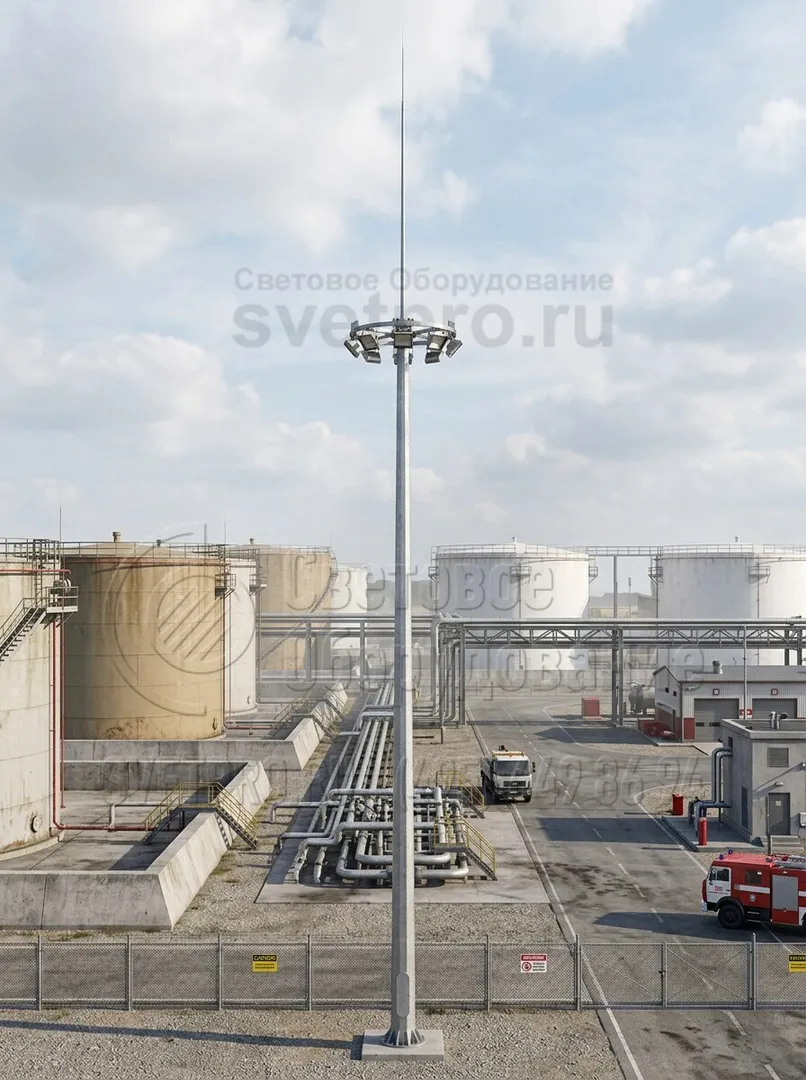

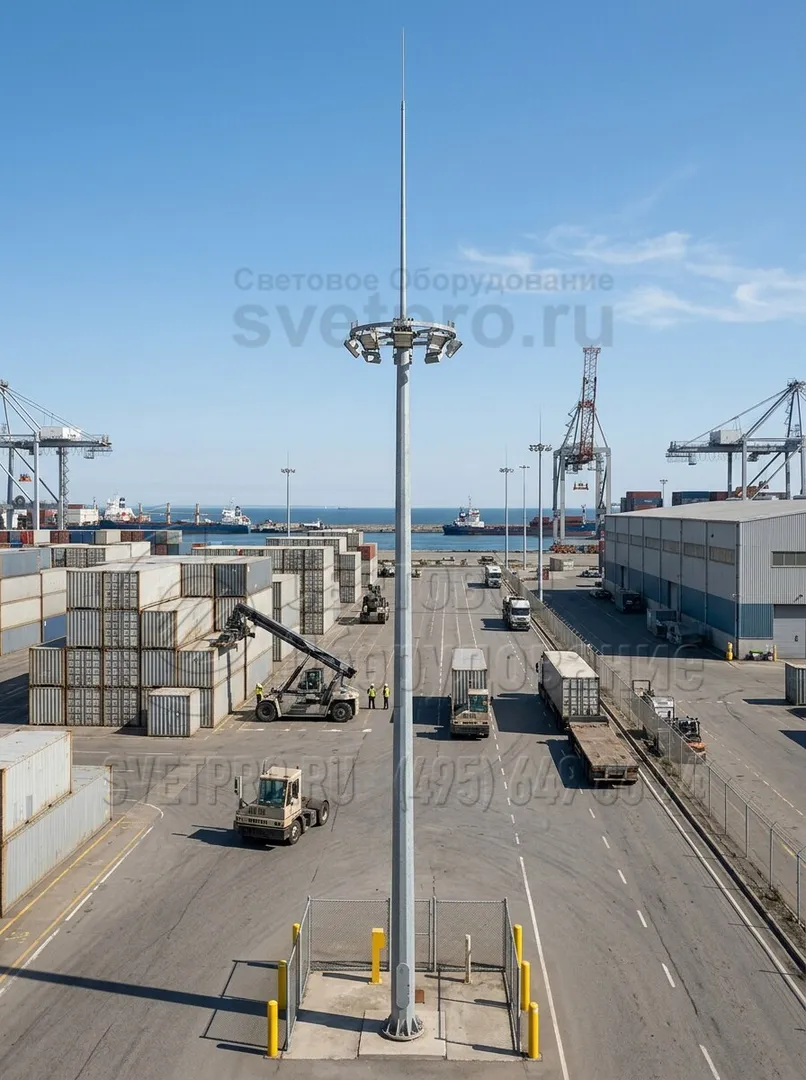

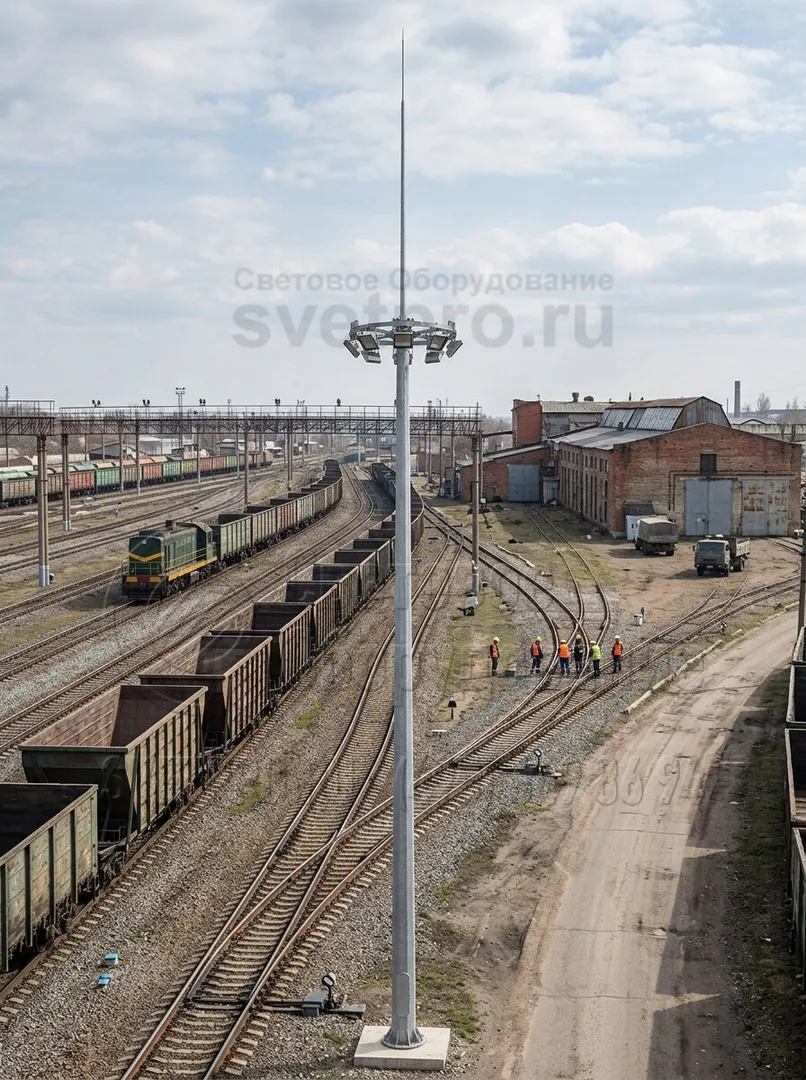

фото с объектов
