Sydney P - 20 Стальная осветительная мачта 16-гранная высота 20 метров
Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | Sydney P - 20 |
Установка: | На заранее подготовленный железобетонный фундамент способом фланцевого соединения. |
Количество крепежный отверстий: | 12 |
Материал: | Оцинкованная сталь |
Вес: | 300 кг |
Высота: | 20 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Sydney P
Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
---|---|---|---|---|---|---|---|---|---|---|---|
Sydney P - 20 | 20 | 260 | 692 | 600 | 200 | 500 | 940/790 | М30/1090(х12) | 1160 | 180/290 | ☎ |
Мачта высотой выше 12 м считается 2-секционной.
Длина секций в зависимости от типа опоры
Несущая способность опор Sydney P
Высота опоры H, м | Вес, кг | Площадь прожектора в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
---|---|---|---|---|---|---|---|---|
Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
20 | 300 | 14,99 | 10,74 | 7,82 | 5,59 | 3,93 | 38237 | 2631 |
ОПИСАНИЕ

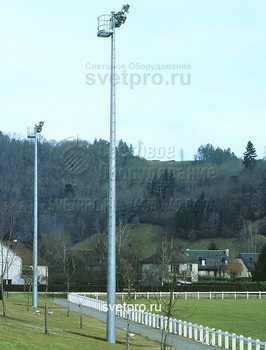

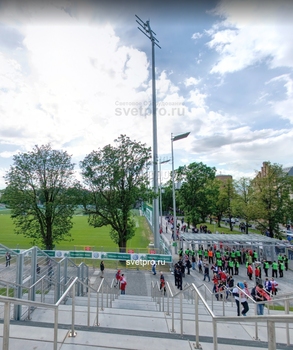

Стальная 16-гранная осветительная мачта Sydney P, производимая компанией VALMONT (Польша), обеспечивает высотное размещение мощного прожекторного оборудования на высоте от 20 до 25 м. Производитель обеспечил создание легко транспортируемой (2 секции) и устанавливаемой конструкции, надежно защищенной от коррозии методом горячего цинкования. Грани, полученные при изгибе листа, обеспечивают жесткость и устойчивость конструкции, которая имеет конусную форму: Dв=260-150 мм, а Dн=692 мм. Кромки ствола сварены продольным плазменным швом. В нижней части, для установки на фундамент, двойным сварным швом приварен круглый фланец с 12-ю отверстиями. Питающий кабель протянут внутри полого ствола мачты. В нишах располагается распределительный щиток и монтажная коробка. Доступ к ним производится через 2 лючка (600х200) мм, вырезанных в нижней секции ствола. Первый – на расстоянии 500 мм от фланцевого соединения, второй – выше первого на 100 мм. Лючки закрыты крышкой.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
Похожие товары
ВМО Высокомачтовые опоры с мобильной короной
ВМОН Высокомачтовые граненые опоры со стационарной короной
ВМОНТ Высокомачтовые трубчатые опоры со стационарной короной
ОГКЛЭП Опоры линий электропередач
МГФ-М Мачта с мобильной короной
МГФ-СР Мачта со стационарной короной
МГФ-СР-М Мачта со стационарно-мобильной короной
Agena P Стальная осветительная мачта 12-гранная
Автостоянки на объектах
Перейти в галереюСтатьи по теме
Строительство систем освещения на территории промышленных предприятий
Для систем освещения промышленных предприятий важны соответствие требованиям СП в этой сфере. Используются прочные стальные опоры и мачты с яркими заливающими светильниками и прожекторами.
Мачты со стационарной рамой

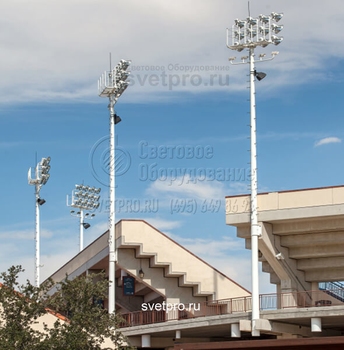

Мачты со стационарной рамой, предназначены для размещения большого количества осветительных приборов для освещения крупных открытых объектов: стадионов, аэропортов, площадей. Высота мачт составляет от 16 до 40 м, ствол формируется из 2-4-х секций. Для доступа к ОП могут применяться различные типы лестниц, площадки для отдыха и обслуживания. Установка мачт осуществляется фланцевым способом – подпятник ствола фиксируется гайками к анкерным шпилькам, входящим в состав закладной детали фундамента. Защита от коррозии – горячее цинкование.
