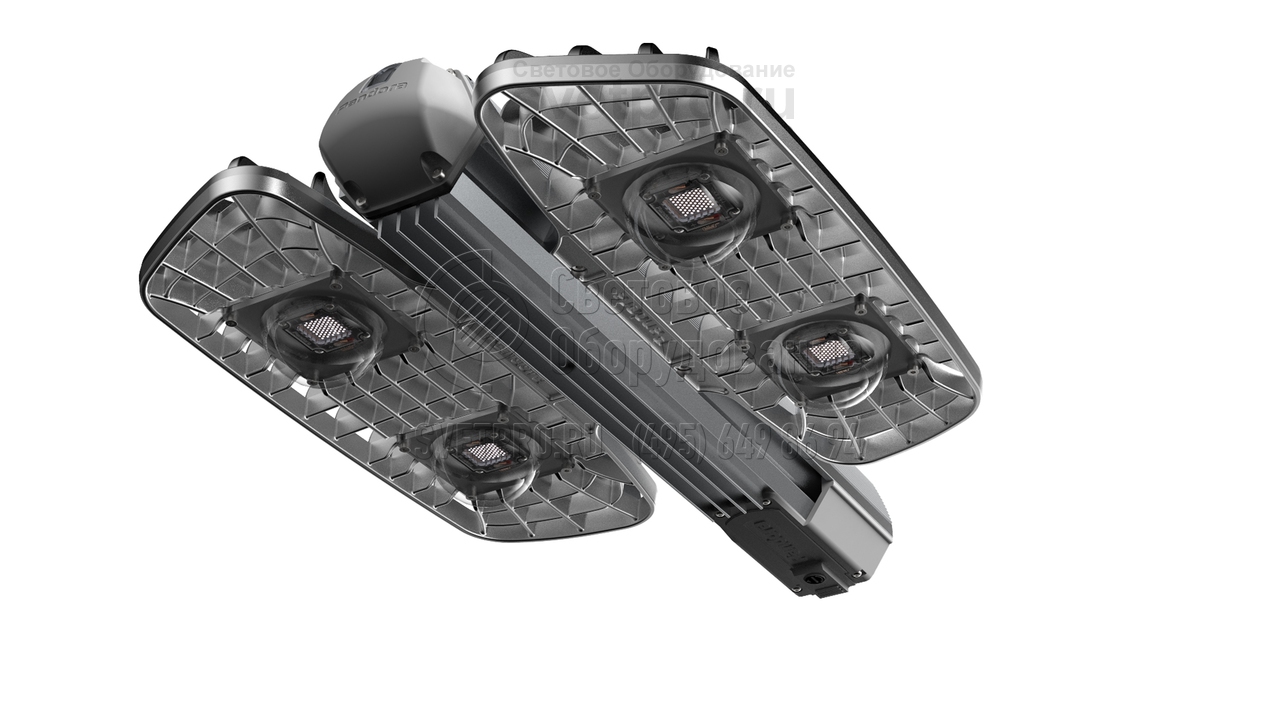

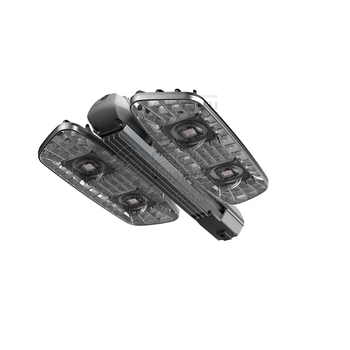

Pandora LED 535E-160 Уличный светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 78-265 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Pandora LED 535E-160 |
Мощность: | 160 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 70 Ra |
Цветовая температура: | 4200-4400 К |
Световой поток: | 22400 лм |
Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Осветительные приборы Pandora LED 535E-160 применяют для освещения улиц, автодорог, пешеходных зон, парковок, открытых производственных площадок, дворов.
При монтаже на опору используются Г-образные кронштейны. Важным требованием является соблюдение отклонения светильника от горизонтального положения. Угол выбирается с учетом особенностей объекта из значений 15о–75о. Мера позволяет обеспечить вентиляцию радиаторов и самопроизвольную очистку от загрязнений.
Световая отдача LED, объединенных на четырех модулях, ≥140 лм/Вт, cos φ≥0,98, что дает основания при потреблении 160 Вт создавать световой поток 22 400 лм. Длительность эксплуатации, наряду с мерами ступенчатого отвода тепла, поддерживает источник питания и меры по защите от перенапряжения и высоковольтных импульсов. Функция самодиагностики и компенсации деградации также способствуют эффективной работе. Свет имеет нейтральную цветовую температуру (4200 К – 4400 К) и индекс цветопередачи Ra70, тип КСС – широкая.
Металлические конструктивные части – алюминиевые. Нанесенный внешний полимерсодержащий слой защищает от коррозионного действия агрессивных компонентов воздушной среды, а степень герметичности IP65 – от проникновения воды и пыли внутрь модели Pandora LED 535E-160.
Преимущества
- высокая базовая светоотдача (светоэффективность)
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта,
- устойчивость к вибрации
- стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическим воздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.
Конструкция
Конструкция светильника предусматривает высокую самоочищаемость атмосферными осадками поверхностей радиаторов и стекла оптических линз. Для защиты органов зрения все переключения мощности светильника производятся плавно.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 535 E-160/4300
Pandora LED 535 N-160/4300
Pandora LED – наименование светильника
535 – номер модели светильника в заводской программе выпуска
E – тип используемых линз, широкие.
N – тип используемых линз , 60 градусов
160 – максимальная потребляемая мощность
4300 – цветовая температура матриц (К)
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Световой поток, Lm | 22400 |
Потребляемая мощность, W | 160 |
Напряжение питания, V | 78-265 |
Тип питающей сети | однофазная, перем. тока |
Допустимый диапазон частоты питающей сети, Гц | 47-63 |
Коэфф. мощности, не менее | 0,98 |
Пусковой ток, А | 20 |
Длительность импульса, сек. | 0,025 |
Световая эффективность светильника, лм/Вт, не менее: | 140 |
Индекс цветопередачи, Ra | 70 |
Наличие дистанционного управления BlueTooth (70м) | - |
GPS/Глонасс | - |
Степень защиты (IP) | 65 |
Вид климатического исполнения, УХЛ | 1,2 |
Крепление | установка на трубу, d до 50 мм |
Рекомендуемая высота расположения | 8-14 метров |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Масса(кг) | 11,1 |

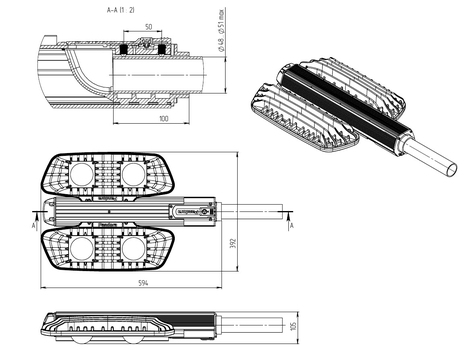

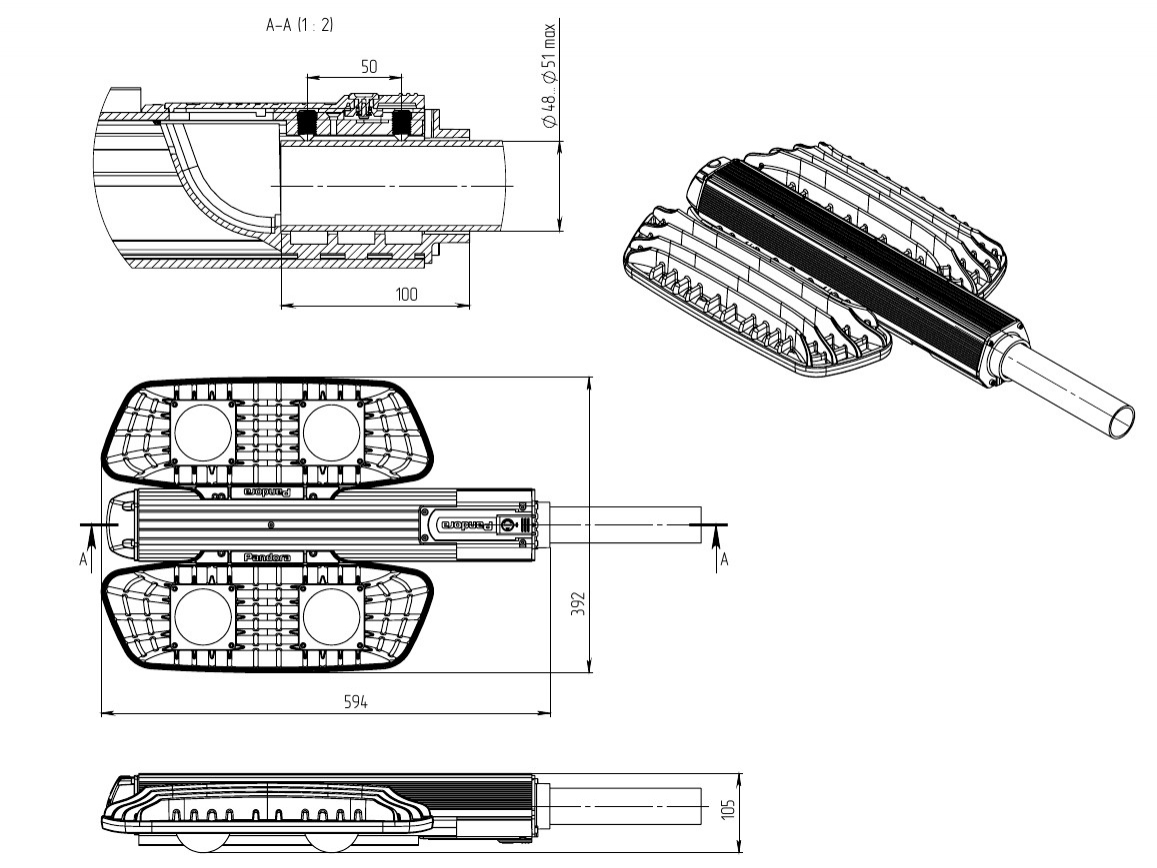

Габаритные размеры ВхШхГ(мм) | 594х392х105 |
Рекомендуемая высота расположения (м) | 7-10 |
Материал корпуса | литой алюминий |
Тип защитного стекла оптики | поликарбонат |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц, шт | 4 |
Количество блоков питания, шт | 1 |
Защита от кратковременных импульсов напряжения | до 2000V |
Защита по длительному перенапряжению | до 400V |
Цветовая температура, К | 4200-4400 |
Цвет | темно-серый |
Оптический КПД светильника, не менее, % | 88 |
Заменяемый аналог | ДРЛ-700, ДНаТ-400/ ДРЛ-400, ДНаТ-250 |
Гарантийные обязательства | 5 лет |

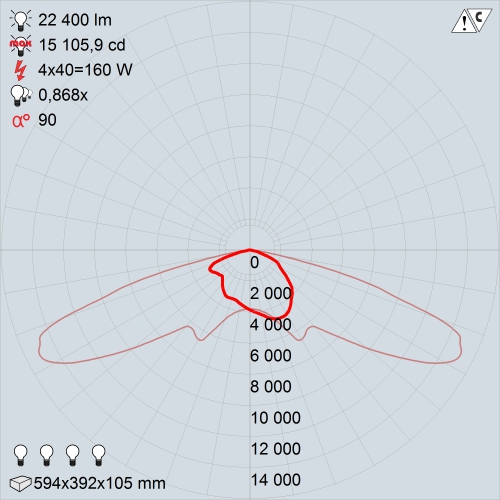

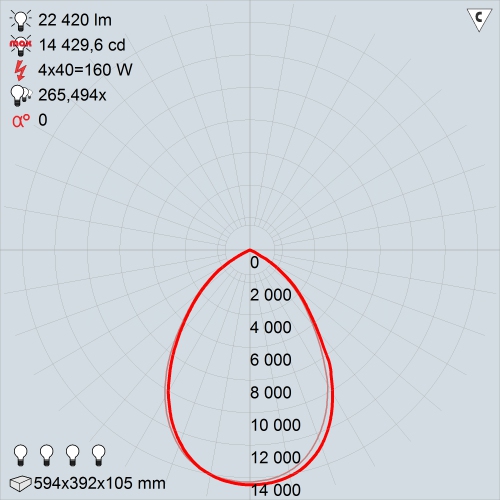

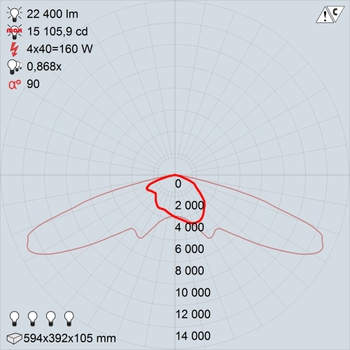

КСС
Pandora LED 535E-160 | Pandora LED 535N-160 |
Обслуживание светильников
Светильник Pandora LED 535 E(N)-160/4300 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.
Указание мер безопасности
Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.

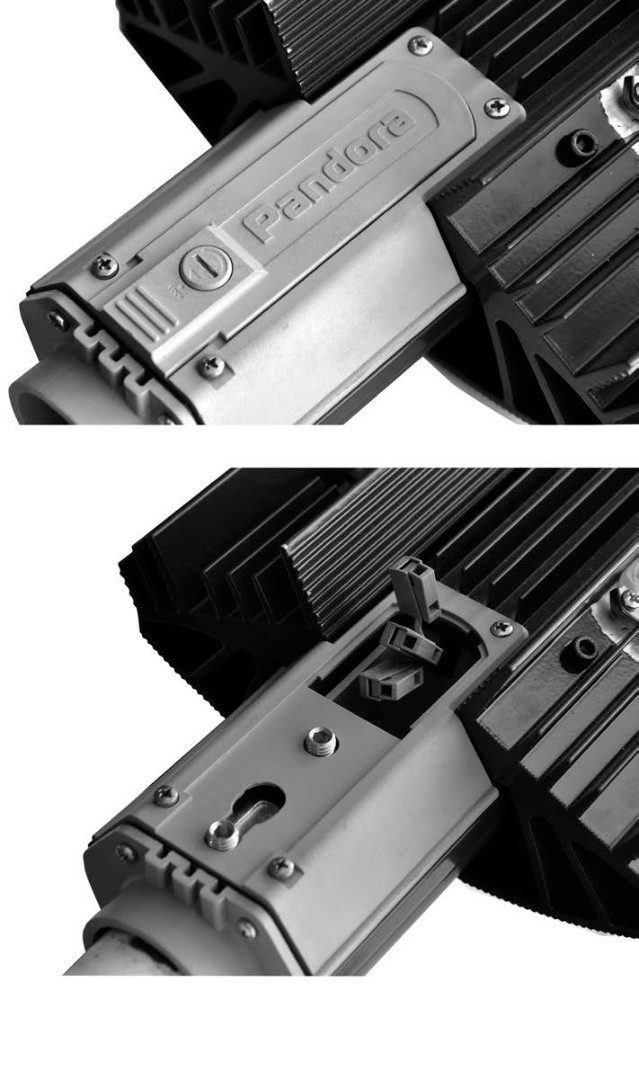

Руководство по монтажу
- Поверните фиксатор 1 на 900
- Сдвиньте крышку 2 в направлении указанном стрелками
- Оденьте светильник на трубу кронштейна.
- Закрепите светильник на трубе болтами 4.
- Подсоедините питающие и заземляющий провода к клеммным колодкам 3.
- В обратном порядке оденьте крышку 2 и зафиксируйте фиксатором 1
Инструмент:
1. отвертка РН 4-6
2. 6-гранный ключ 6 мм
Для улучшения вентиляции радиаторов и функционирования системы самоочистки угол установки светильника должен быть от 15° до 75°.
Запрещено устанавливать светильник горизонтально и с отрицательными углами.
Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.
