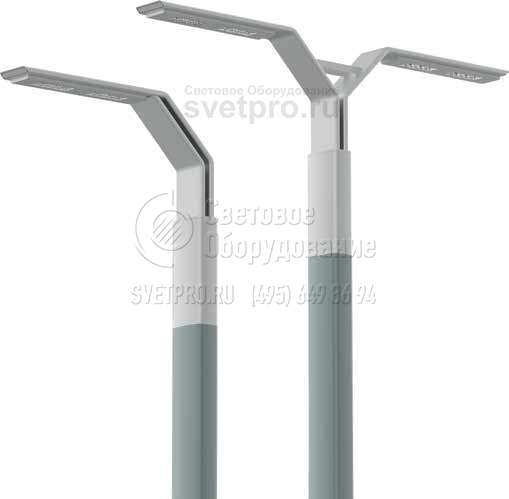

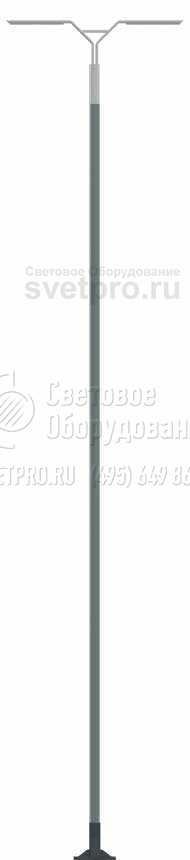

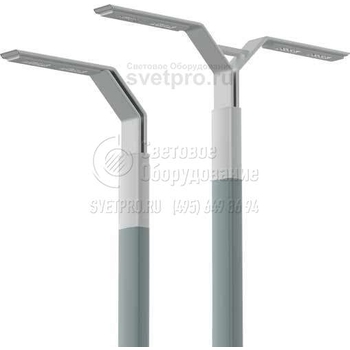

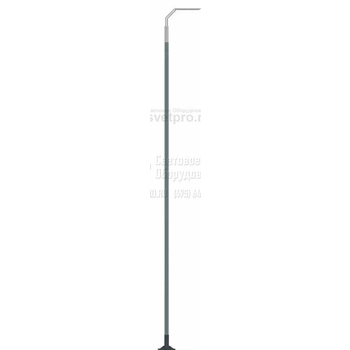

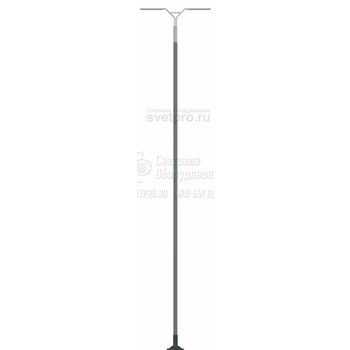

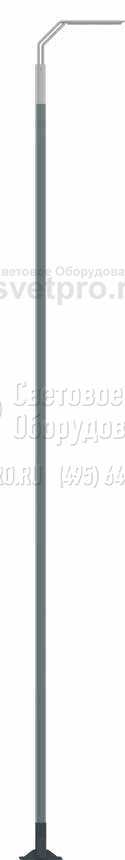

GULLWING LED Светодиодные комплекты освещения
Область применения: |
|
Назначение: |
|
Артикул производителя: | GULLWING LED |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 120 - 277 В |
Номинальная частота: | 50/60 Гц |
Класс защиты по току: | II |
Класс защиты IP: | IP66 |
Мощность: | 80 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | >70 Ra |
Цветовая температура: | 3500-5000 К |
Световой поток: | 8950-9750 лм |
Температура эксплуатации: | от -40 до +55 °C |
Габаритные размеры: | см. чертёж |
Производитель «ROSA», Польша
ОПИСАНИЕ
Характеристика
Материал | алюминиевый профиль, анодированный |
Цвет | графитный / нержавеющая сталь |
Оптическая система | линза из PMMA, сменный модуль LED |
Степень защиты | IP 66 для оптической части и питающей системы |
Количество светодиодов | 24 (для 72 Вт), 2 x 24 (для 2 x 72 Вт) |
Срок эксплуатации | L90F10 – 50 000 h, L80F20 – 100 000 h |
CRI | для 4000 K, 5000 K > 70, для 3500 K > 80 |
Класс изоляции | II |
Коэффициент мощности | ≥ 0.95 |
Пусковой ток | 46A / 260μs |
Корректирующий коэффициент S/P | 1,8 для 5000K; 1,45 для 3500K; 1,55 для 4000K |
Обслуживаемая система управления | DALI (опциональное обслуживание аналогового сигнала1-10V) |
Диапазон рабочих температур | от -40°C до +55°C |
Единичный объём | 3,20 м³ (для 72 Вт), 3,52 м³ (для 2 x 72 Вт) |
Тип фундамента / Тип анкерного устройства | B-70 / Z-70 |
Гарантия | 5 лет |
- Директива : 2014/35/UE (Dz. Urz.UE L 96, 29.03.2014, str.357), 2014/30/UE (Dz. Urz.UE L 96, 29.03.2014, str.79), 2011/65/UE (Dz. Urz.UE L 174, 01.07.2011, str.88), 2009/125/WE (Dz. Urz.UE L 285, 31.10.2009, str.10)
- Нормы: PN-EN 60598-1: 2015, PN-EN 60529: 2003, PN-EN 50102: 2001, PN-EN 62471: 2010, PN-EN 55015: 2013, PN-EN 61547: 2009, PN-EN 61000-3-2: 2014, PN-EN 61000-3-3: 2013,
- Светотехнические параметры установлены на основании лабораторных исследований, проведенных в соответствии с требованиями IESNA LM 79-08
- Возможность анодирования в 10 цветах с опцией глянец

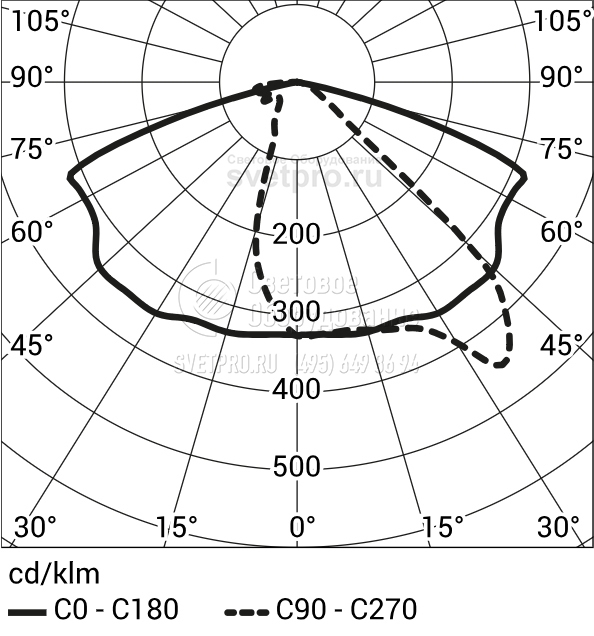

КСС

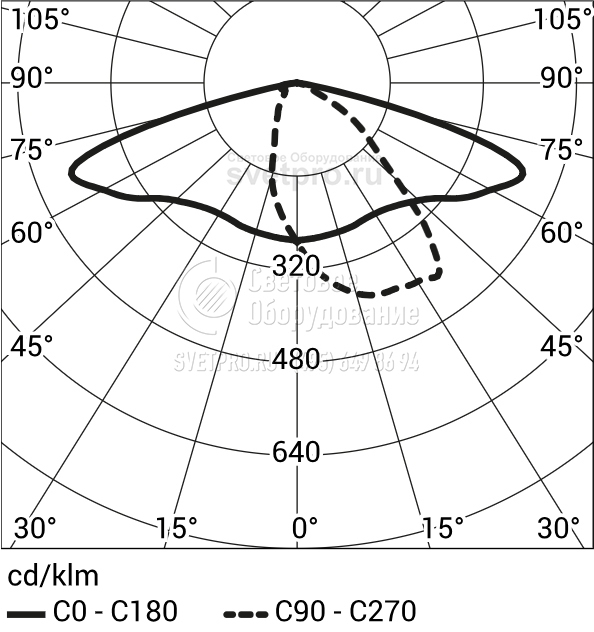

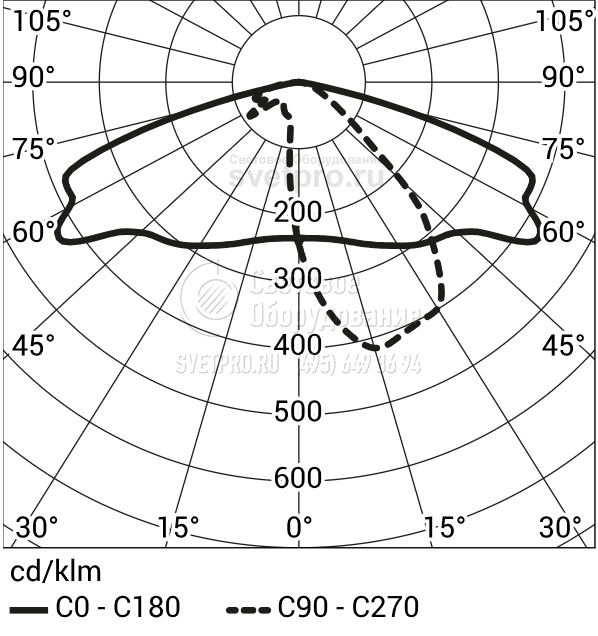

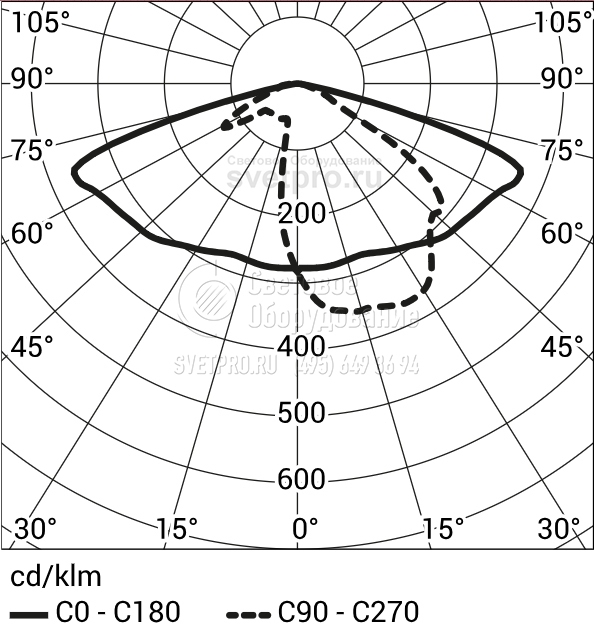

DW | ME | T2 | T3 |

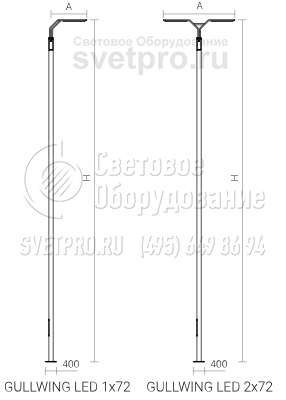

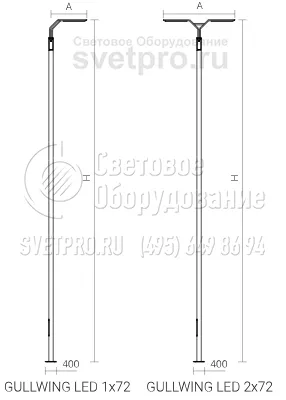

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Код | Название | Высота H | Мощность LED | Полная мощность | Сила тока LED | Температура цвета | Световой поток диодов LED | Световой поток светильника | Световая производительность | Вес комплекта нетто |
---|---|---|---|---|---|---|---|---|---|---|
218135/3/... | GULLWING LED 1x72 | 8 м | 72 Вт | 80 Вт | 1000 мA | 3500 K | 9400 лм | 8950 лм | 112 лм/Вт | 54 кг |
218135/4/... | 4000 K | 10450 лм | 9300 лм | 116 лм/Вт | ||||||
218135/6/... | 5000 K | 10950 лм | 9750 лм | 122 лм/Вт | ||||||
218035/3/... | GULLWING LED 2x72 | 8 м | 2 x 72 Вт | 2 x 80 Вт | 1000 мA | 3500 K | 2 x 9400 лм | 2 x 8950 лм | 112 лм/Вт | 57 кг |
218035/4/... | 4000 K | 2 x 10450 лм | 2 x 9300 лм | 116 лм/Вт | ||||||
218035/6/... | 5000 K | 2 x 10950 лм | 2 x 9750 лм | 122 лм/Вт |
/... Символ избранной оптической системы
Допустимое количество светильников GULLWING LED на одной цепи, обеспеченное:
Перегрузочными выключателями МCB типа B или C | ||||||||
---|---|---|---|---|---|---|---|---|
2A | 4A | 6A | 10A | 16A | 20A | 25A | ||
GULLWING LED 72W |
Тип B | 1 | 2 | 4 | 6 | 11 | 13 | 17 |
Тип C | 1 | 4 | 6 | 11 | 18 | 22 | 28 |
Плавкими предохранителями – тип gG и gL | |||||||
---|---|---|---|---|---|---|---|
2A | 4A | 6A | 10A | 16A | 20A | 25A | |
GULLWING LED 72W |
4 | 8 | 11 | 19 | 30 | 38 | 47 |
