Тип WM-1...WM-6 Оголовники
Область применения: |
|
Назначение: |
|
Материал: | анодированный алюминий |
Артикул производителя: | WM-1...WM-6 |
Габаритные размеры: | см. чертёж |
Производитель «ROSA», Польша
ОПИСАНИЕ
Предназначение: для монтажа на алюминиевых мачтах типа MAL с окончанием ø100 x 180 мм
Материал: анодированный сплав алюминия,
Анодирование: 10 цветов, каждый с возможностью глянца
Упаковка: полипропиленовый материал
Cертификат CE: действителен в случае использования на опорах продукции компании ROSA
Технические детали

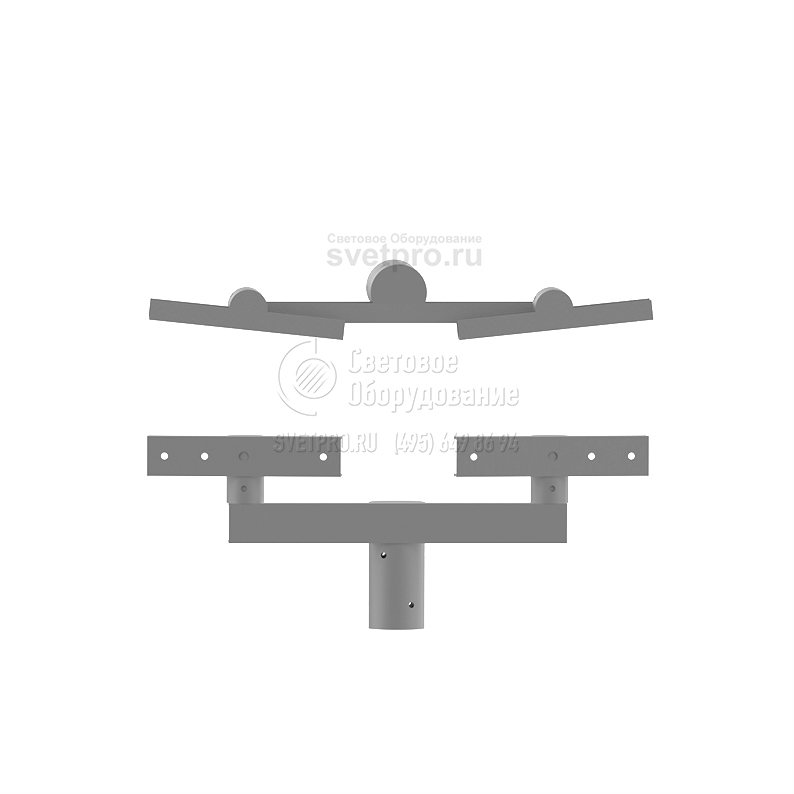

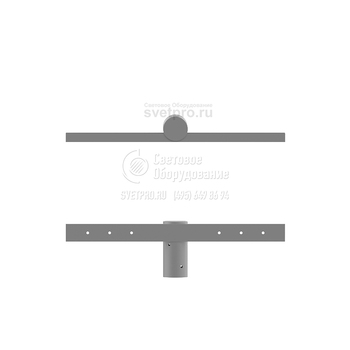

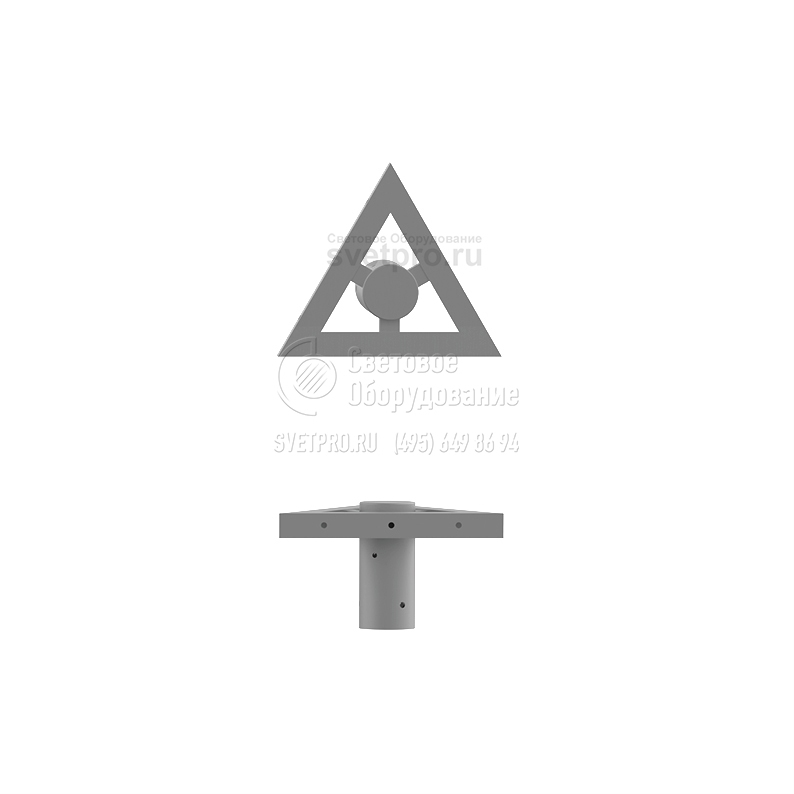

Тип оголовника | WM-1 | WM-2 | WM-21 | WM-21 REG | WM-3 |
---|---|---|---|---|---|
Количество консолей | 1 | 2 | 2 | 2 | 3 |
Код | 474010/C... | 474020/C... | 474210/C... | 474211/C... | 474030/C... |
Вес нетто (кг) | 2 | 2,3 | 3,7 | 6,2 | 3,4 |
Боковая поверхность оголовника (м²) | 0,04 | 0,04 | 0,1 | 0,145 | 0,05 |
Орентировочный единичный объем (м³) | 0,01 | 0,01 | 0,02 | 0,05 | 0,02 |
Монтажный диаметр светильника (мм) | прожекторы | прожекторы | прожекторы | прожекторы | прожекторы |

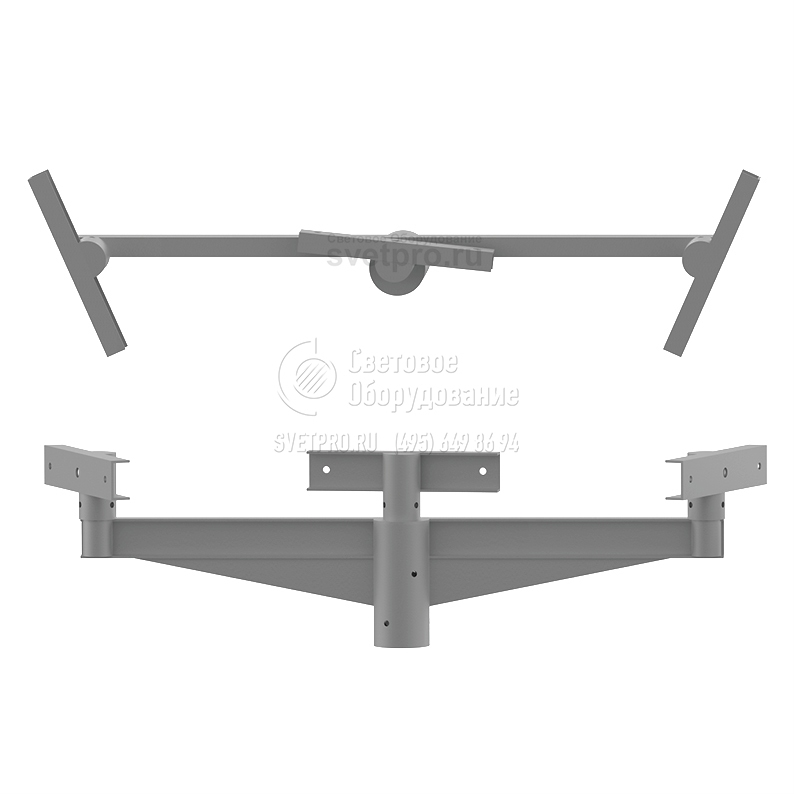

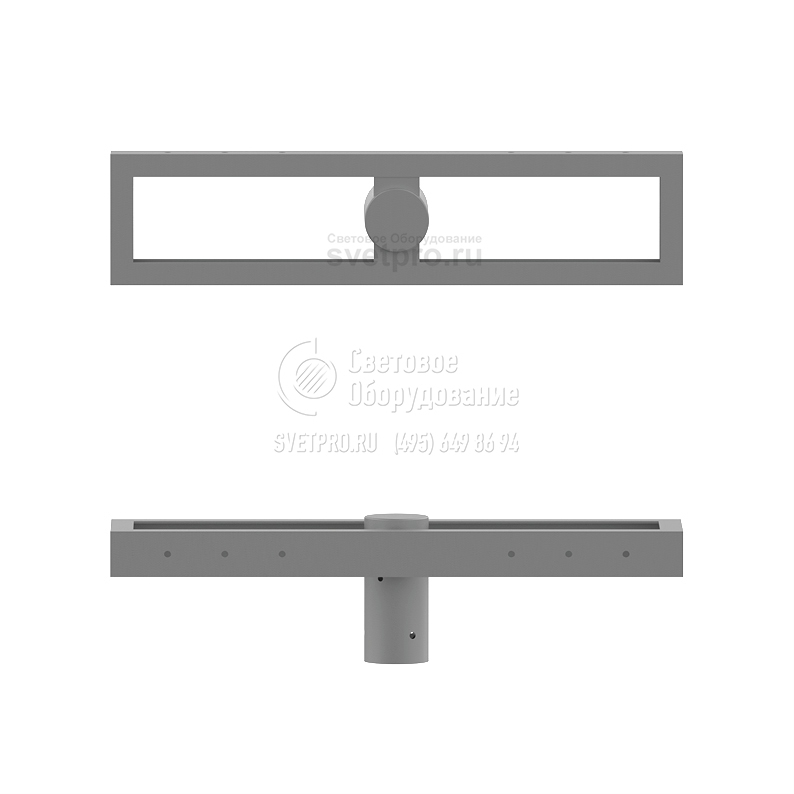

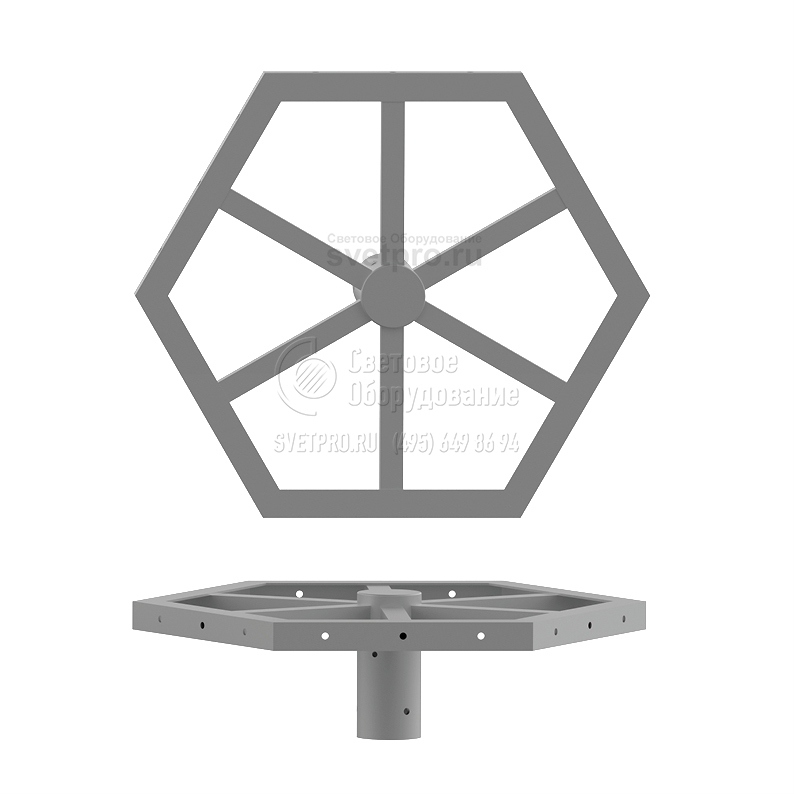

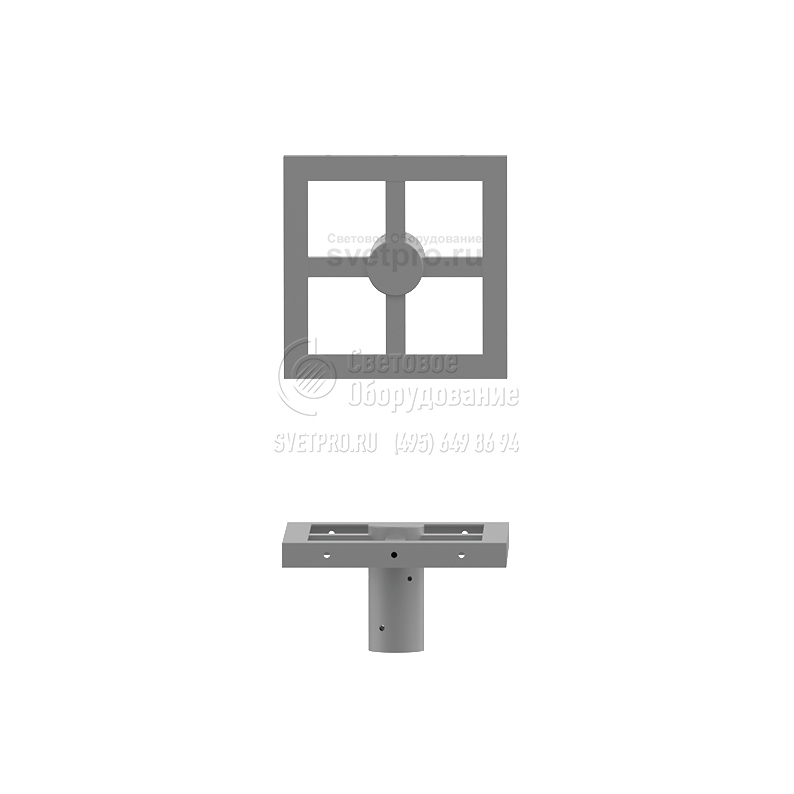

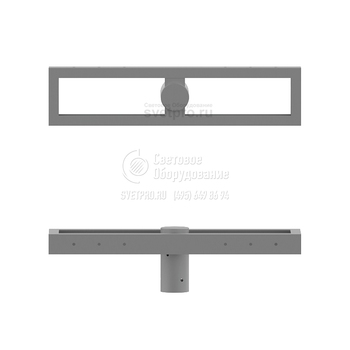

Тип оголовника | WM-31 REG | WM-4 | WM-42 | WM-5 | WM-6 |
---|---|---|---|---|---|
Количество консолей | 3 | 4 | 4 | 5 | 6 |
Код | 474311/C... | 474040/C... | 474420/C... | 474050/C... | 474060/C... |
Вес нетто (кг) | 10 | 4,5 | 7,1 | 5,9 | 7,4 |
Боковая поверхность оголовника (м²) | 0,281 | 0,05 | 0,1 | 0,06 | 0,07 |
Орентировочный единичный объем (м³) | 0,087 | 0,03 | 0,03 | 0,05 | 0,07 |
Монтажный диаметр светильника (мм) | прожекторы | прожекторы | прожекторы | прожекторы | прожекторы |
При использовании оголовников необходимо всегда сверять с допускаемой нагрузкой для данной ветровой зоны / C... – выбор цвета анодирования

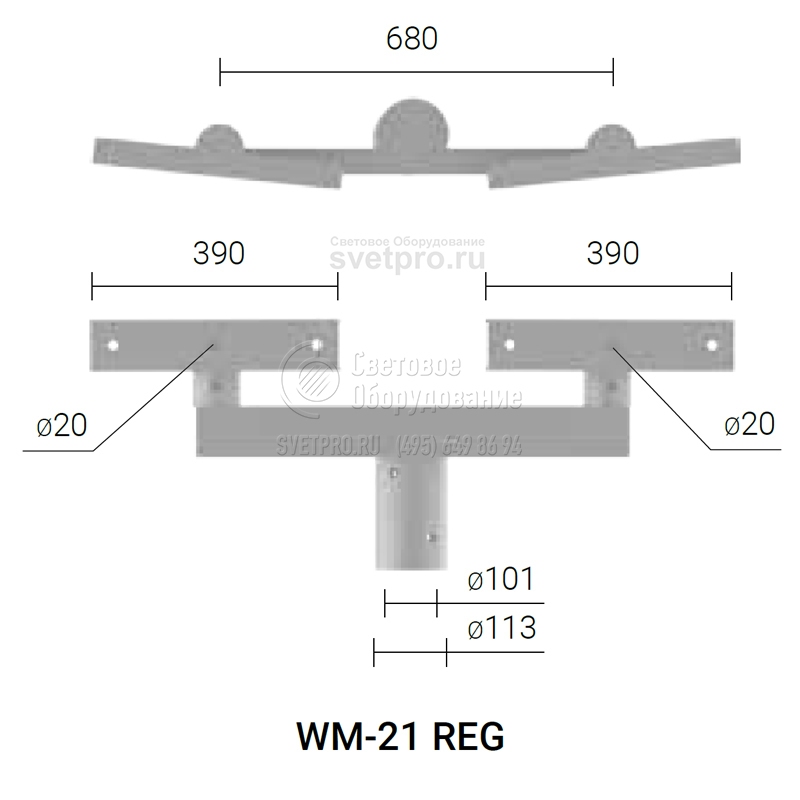

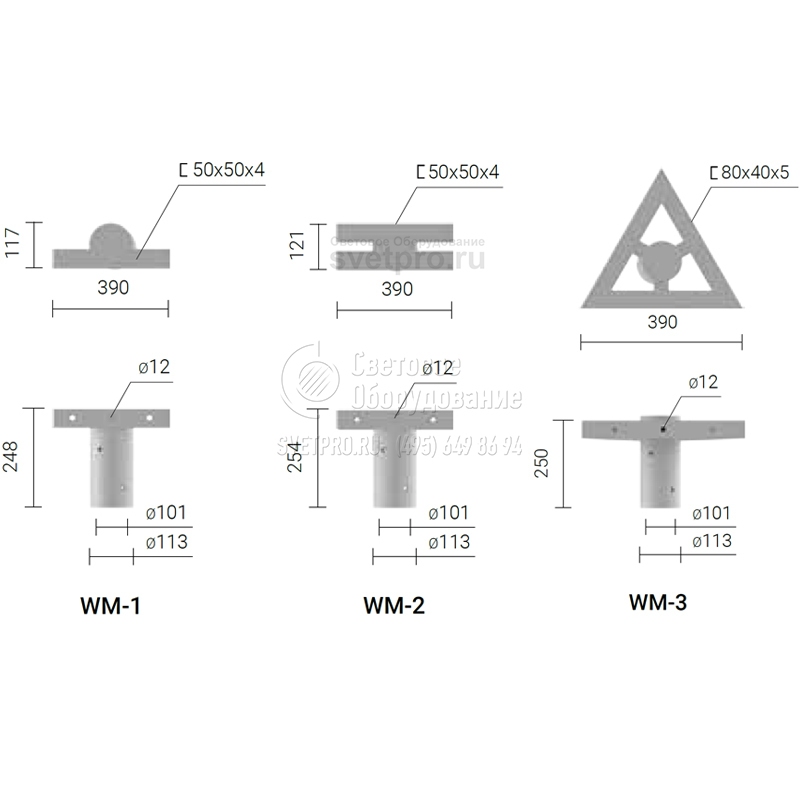

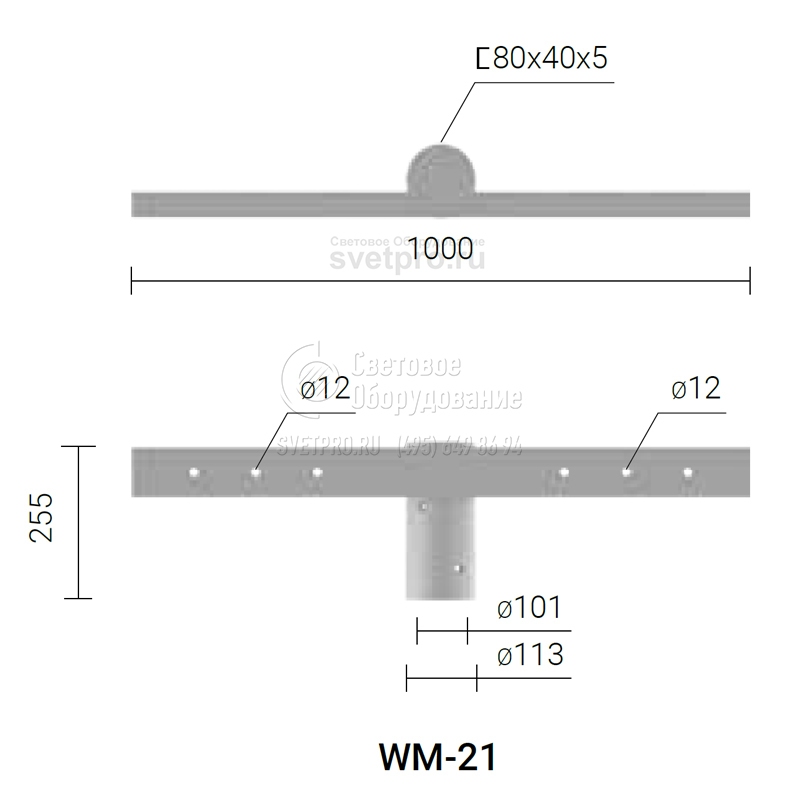

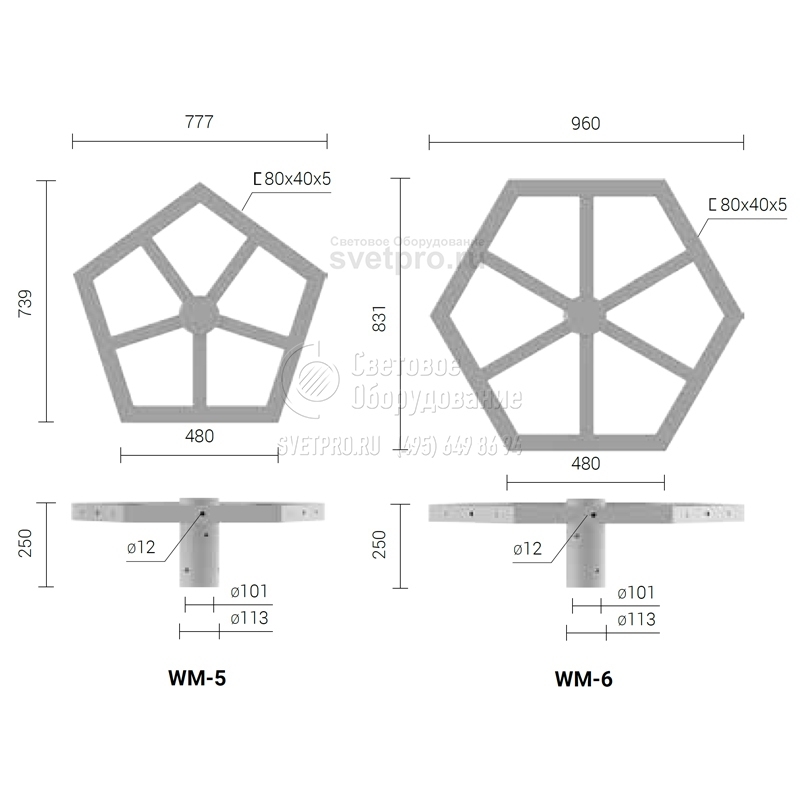

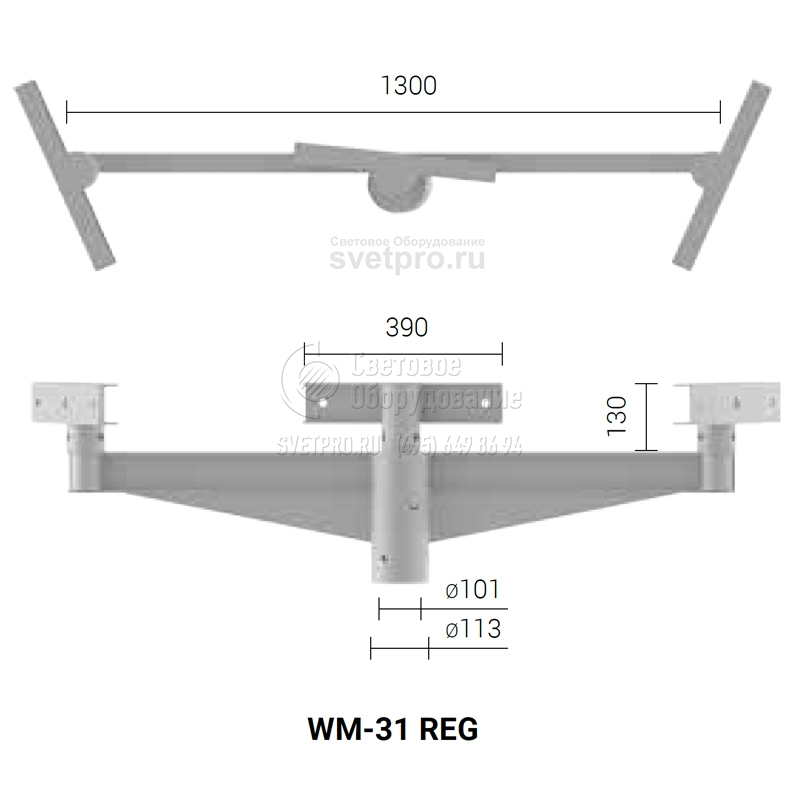

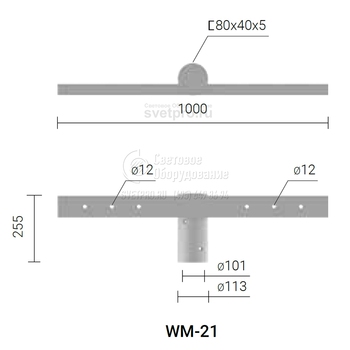

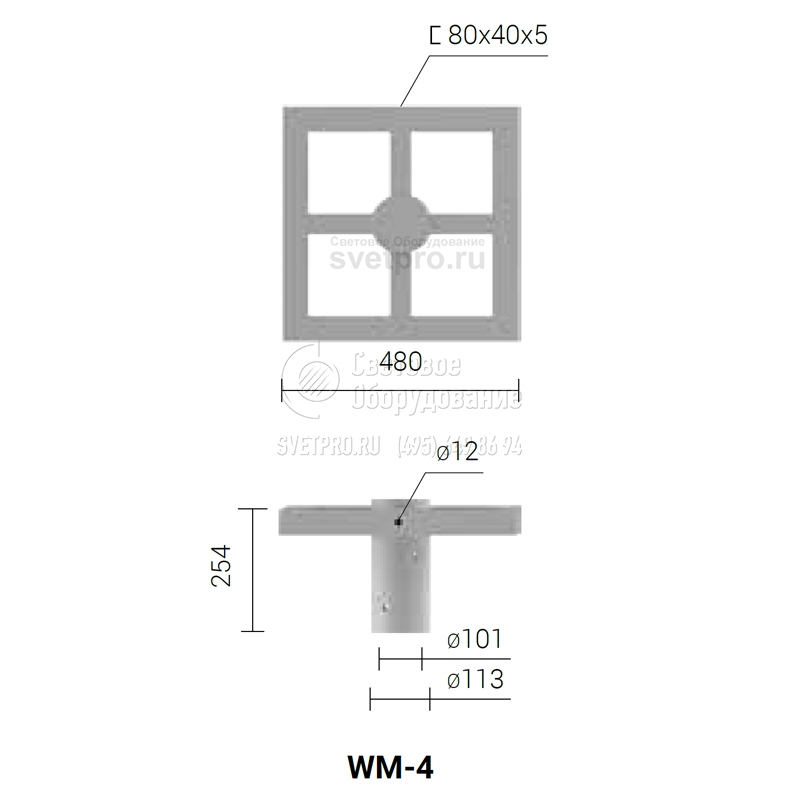

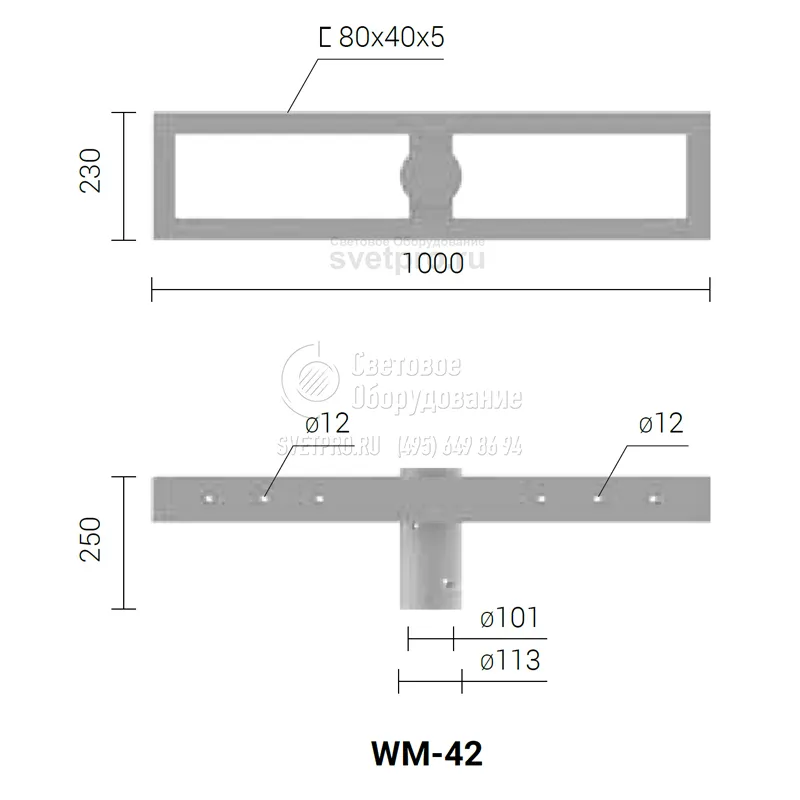

ГАБАРИТНЫЕ РАЗМЕРЫ
