Квартальные опоры
Многогранные квартальные опоры делаются из стального проката, который подбирается с учетом климатических особенностей места эксплуатации

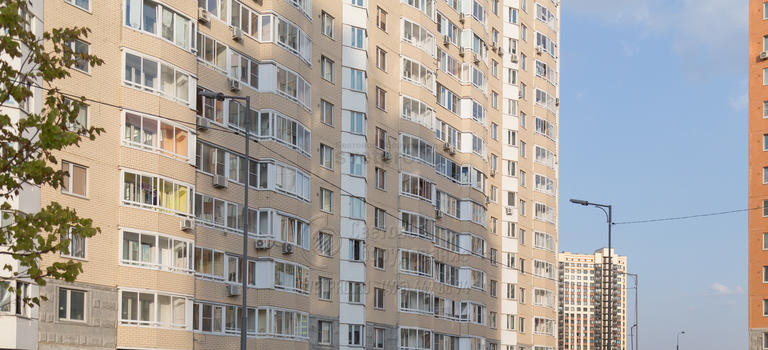

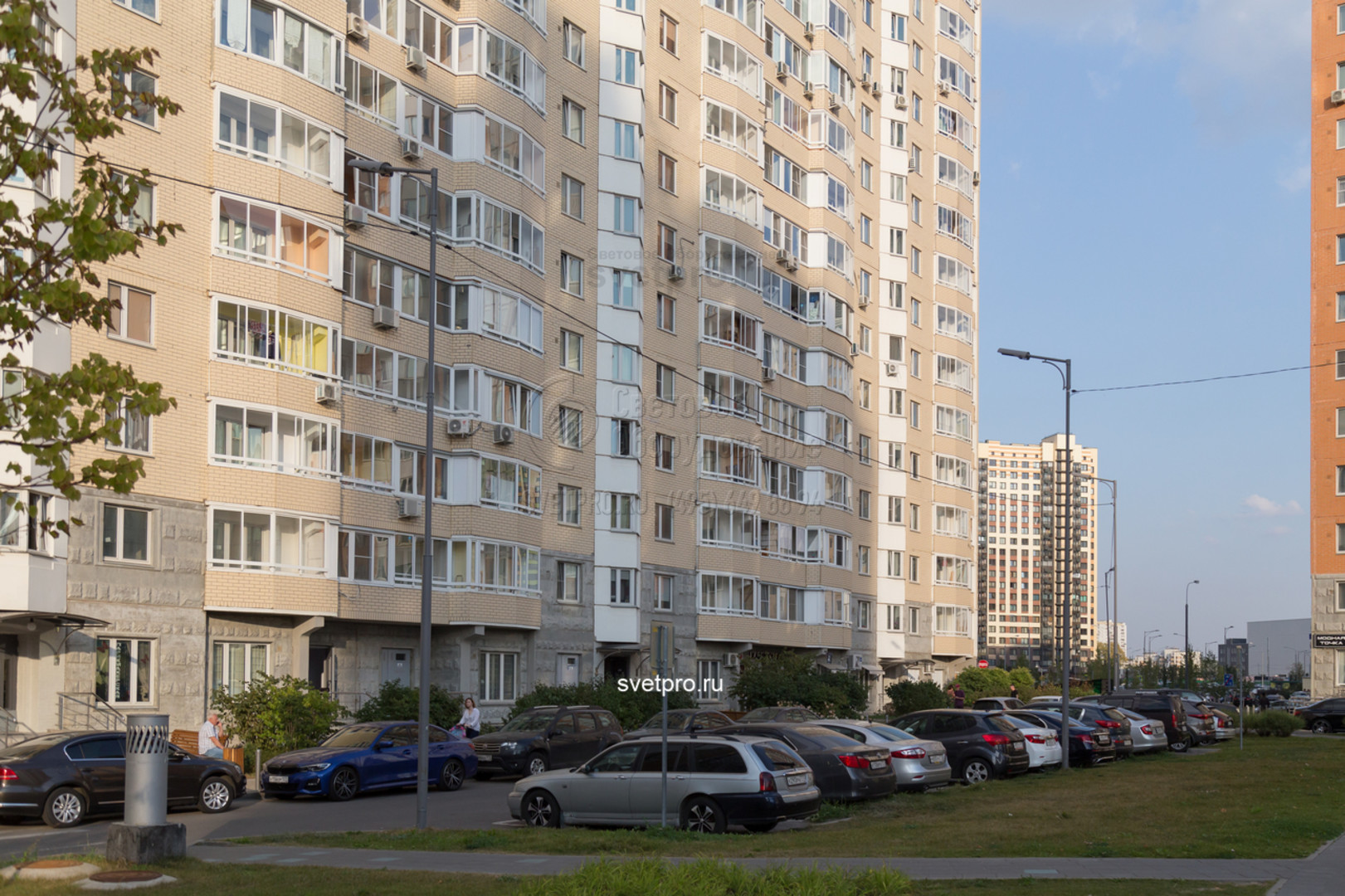

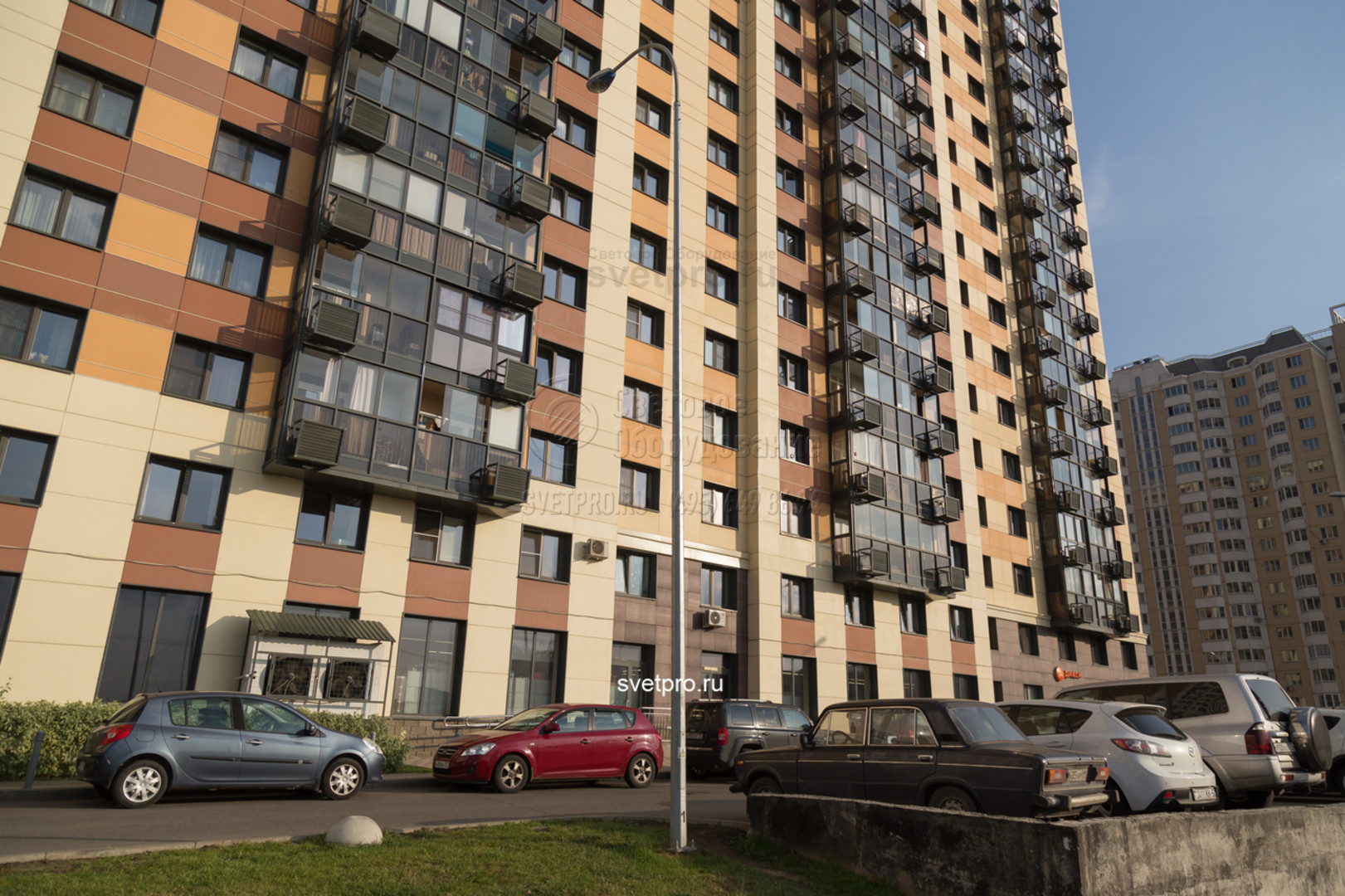

Квартальные опоры — это особый вид инженерных конструкций для создания систем освещения. Они устанавливаются в населенных пунктах в районах, предназначенных для плотного проживания людей. Основная сфера применения — освещение спальных районов, улиц коттеджных поселков, маленьких сел. Изделия отличаются от аналогов доступной стоимостью и высокими эксплуатационными характеристиками.
Конструктивные особенности квартальных опор
Описываемые осветительные конструкции бывают двух видов:
- Из листовой стали с граненым коническим стволом.
- Из трубного проката.
Если у вас есть вопросы, которые требуют немедленного решения, позвоните или напишите нам!
Многогранные квартальные опоры делаются из стального проката, который подбирается с учетом климатических особенностей места эксплуатации. Сталь сгибается с помощью гидравлических прессов так, чтобы получился ствол с переменным диаметром с узкой верхней частью. В результате получается инженерная конструкция, которая весит очень мало, но выдерживает повышенную нагрузку на корпус.
Опоры из трубного проката делаются из стальных труб. Толщина стенки и диаметр также подбираются на основании типовой технической документации или индивидуальных расчетов. Конструкции могут адаптироваться для эксплуатации при сильном ветре или низкой температуре воздуха.
В зависимости от типа трубы изделия из трубного проката делятся на два вида:
- С круглым поперечным сечением.
- С квадратным поперечным сечением.
Круглые опоры имеют сегментную конструкцию, то есть их корпус состоит из нескольких труб разного диаметра. Этим достигается высокая стабильность при сильном ветре. За счет разницы в весе верхней и нижней трубы центр тяжести опускается ближе к земле.
Стандартная высота опоры над землей составляет 7,5 метров. Установка производится на фланец. Для крепления корпуса необходимо забетонировать в фундаменте закладные детали, после чего зафиксировать наземную часть с помощью болтов и гаек. Такой вариант установки позволяет заменить изделие на новое при его повреждении в результате действий людей или дорожно-транспортного происшествия.
В зависимости от способа подводки силовых линий опоры квартального типа делятся на две группы:
- С подземной подводкой. В этом случае кабели укладываются в траншеи, а подключение производится через вводный щиток в ревизионном отверстии. Плюс такого варианта в том, что кабели будут надежно защищены от различных негативных факторов. Но на строительство такой системы нужно потратить больше времени и средств за счет увеличения объема земляных работ.

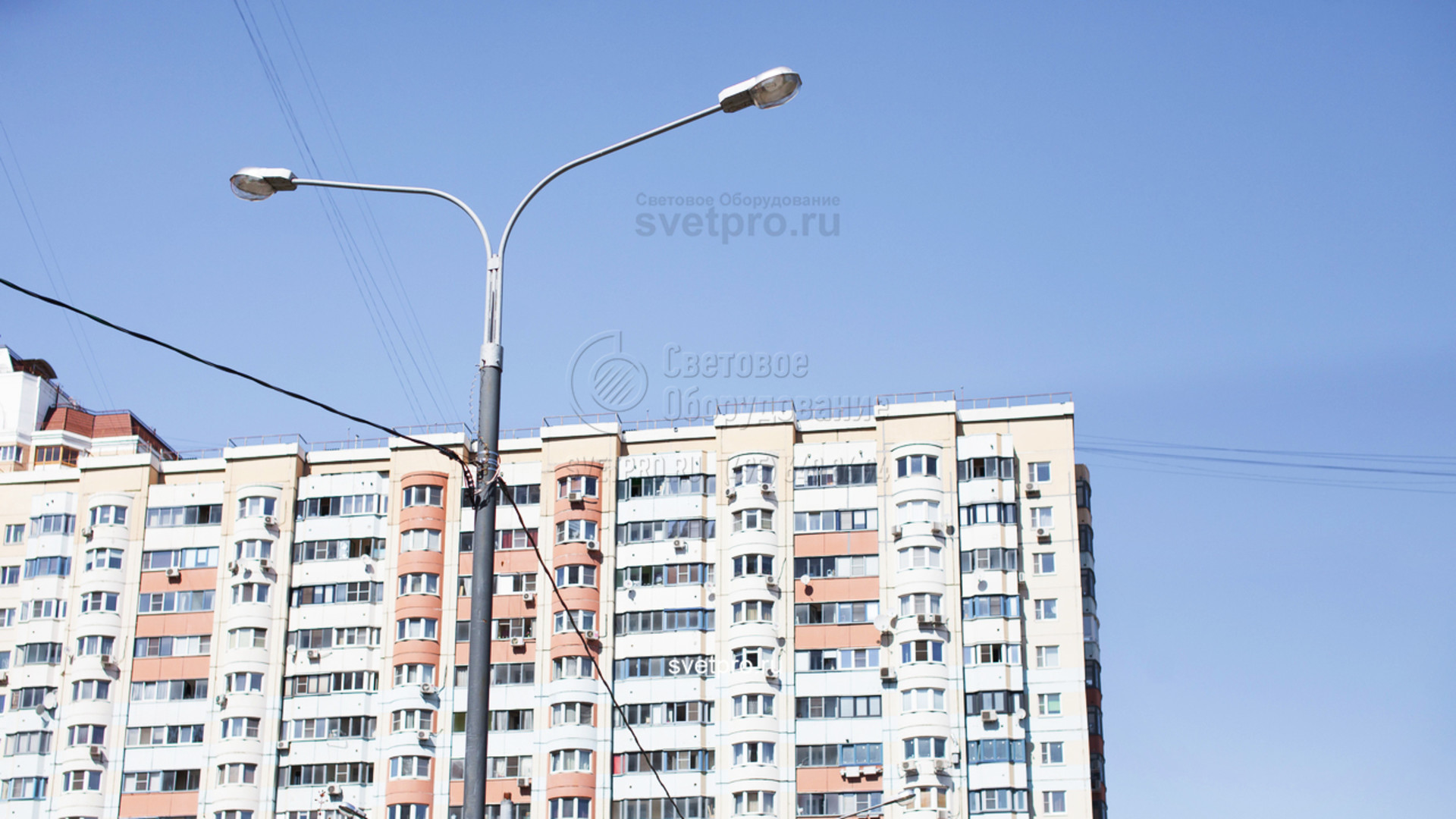

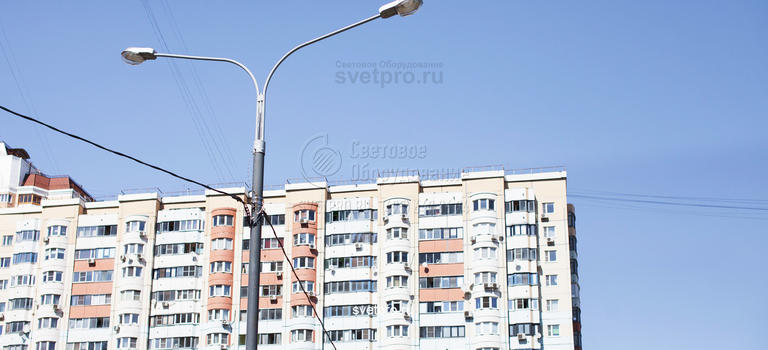

- С воздушной подводкой. Квартальные опоры рассчитаны на то, чтобы силовые линии к ним подключались по воздуху. Используется самонесущий изолированный кабель высокой прочности, который выдерживает сильный ветер и ультрафиолетовое излучение. Плюс такого варианта — быстрая и дешевая установка сети. Минус — опасность обрыва кабеля из-за воздействия внешних факторов.
Стальные опоры и мачты
Преимущества квартальных стальных опор
Описываемые изделия дают покупателям такие плюсы:
- Экономия средств на строительство за счет низкой стоимости конструкций.
- Сокращение времени на установку осветительной сети благодаря возможности прокладывать силовые линии воздушным способом.
- Увеличение эффективности системы освещения за счет установки разных типов приборов освещения.
- Продление срока службы осветительной сети благодаря длительному сроку службы конструкций (более 25 лет) без необходимости сложного обслуживания.
Где купить?
Вам нужно приобрести квартальные опоры? Оформить заказ можно на нашем производственном предприятии. Заполните заявку на сайте или свяжитесь с менеджерами отдела продаж. Максимальный срок изготовления изделий по индивидуальному заказу составляет 8 недель.
