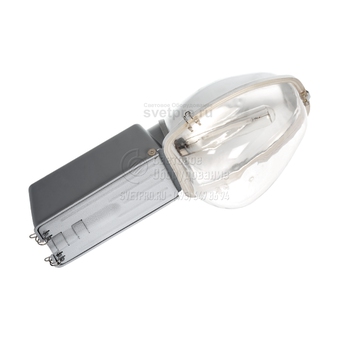

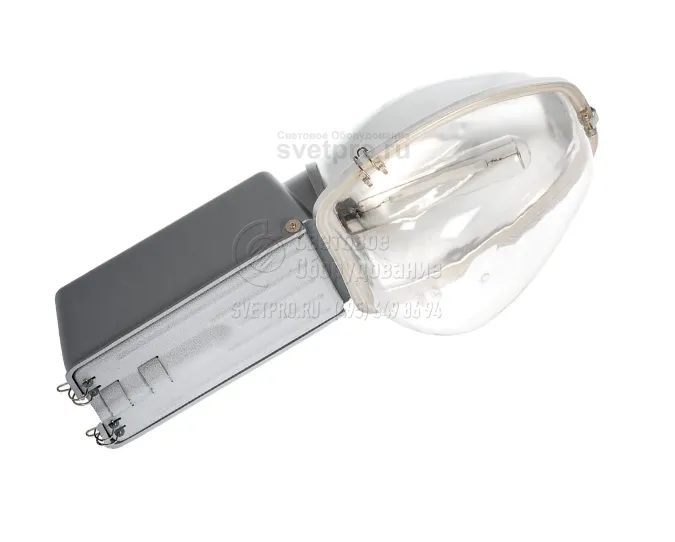

ЖКУ/РКУ/ГКУ 21 Консольный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ), Ртутная лампа (ДРЛ) |
Цоколь: | E27, E40 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP54/23 |
Климатическое исполнение: | У1, УХЛ1 |
Артикул производителя: | ЖКУ/РКУ/ГКУ 21 |
Мощность: | 70-250 Вт |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «ALB», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Модель ЖКУ21/РКУ21/ГКУ21 создаст необходимую световую среду, обеспечивающую безопасность перемещений на производственных территориях, АЗС, стоянках, площадках, улицах, проездах.
Изделие размещается на опоре. Непосредственное закрепление и корректировку пространственного положения обеспечивают кронштейны с посадочным диаметром 48 мм.
Работу светильника поддерживает комплект ПРА. Потребляемая мощность (70–250 Вт) затрачивается на образование света и функционирование дополнительного оборудования. Коэффициент мощности зависим от типа ПРА и составляет не менее 0,85. Отражатель позволяет формировать широкое (осевое или боковое) светораспределение. КПД светильника (≥70%) зависит не только от качества отражающей поверхности, но и от наличия рассеивателя, выполняющего функцию защитного стекла.
Оптическая часть светильника, образованная алюминиевым корпусом, отражателем, источником света обеспечена степенью защиты – IP23. Герметичность IP54 характерна модификациям, дополненным ударопрочным рассеивателем, изготовленным из светостабилизированного поликарбоната. Уплотняющий элемент – силиконовая прокладка и защелки. Отсек ПРА образует стальное основание, окрашенное порошковой эмалью, и крышка из ударопрочной пластмассы.
Основные параметры
КПД, не менее | 70% |
Коэффициент мощности, не менее | 0,85 |
Тип КСС | ШО/ШБ |
Сегмент | Master |
Габаритные размеры | 785х380х350 |
Преимущества
- Вандалозащищённый согласно классу IK10
- Ударопрочный рассеиватель устойчив к воздействию ультрафиолета
- Отражатель из алюминия не подвержен коррозии
- Самозажимная клеммная колодка для быстрого подключения
- Комплектуется ПРА европейских производителей Vossloh Schwabe или Helvar
- Возможность выбора типа КСС при заказе
Устройство
- Крышка отсека ПРА изготовлена из термостойкой ударопрочной пластмассы
- Основание отсека ПРА изготовлено из стали методом штамповки и защищено порошковой эмалью
- Отражатель изготовлен из светотехнического алюминия методом глубокой вытяжки с последующим электрохимическим полированием и анодированием
- Рассеиватель изготовлен из светостабилизарованного ударопрочного поликарбоната
- Герметизирующая силиконовая прокладка между стеклом и оптическим отсеком
- Защелка для рассеивателя изготовлена из нержавеющей стали
- Светильник укомплектован: дросселем с медной обмоткой, трех-контактным ИЗУ, конденсатором, самозажимной клеммной колодкой

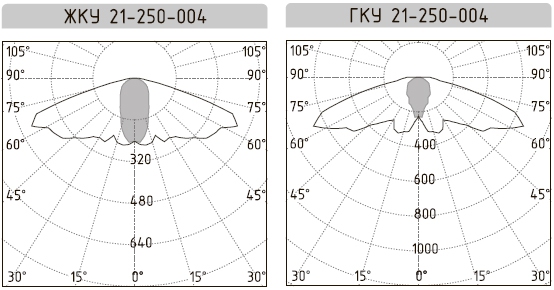

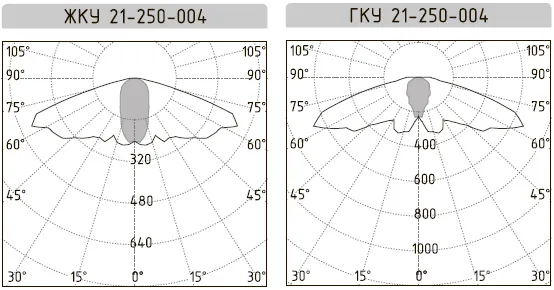

КСС

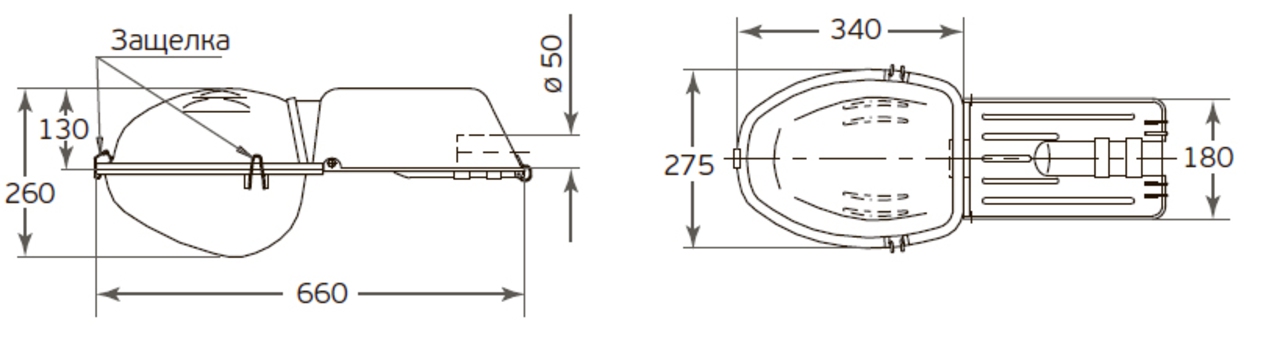

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Артикул | IP | Тип ламп | Патрон | Номин. мощность, Вт | Масса (не более), кг |
---|---|---|---|---|---|---|
РКУ 21-250-003 | 4620014030044 | 54/23 | ДРЛ | Е40 | 250 | 5,3 |
ЖКУ/ГКУ 21-70-003 | 4620014030051 | 54/23 | ДнаТ/ДРИ | Е27 | 70 | 4,3 |
ЖКУ/ГКУ 21-150-003 | 4620014030068 | 54/23 | ДнаТ/ДРИ | Е40 | 150 | 5 |
ЖКУ/ГКУ 21-250-003 | 4620014030075 | 54/23 | ДнаТ/ДРИ | Е40 | 250 | 5,3 |
ЖКУ/ГКУ 21-100-003 | 4620014030082 | 54/23 | ДнаТ/ДРИ | Е40 | 100 | 4,4 |
РКУ 21-250-005 | 4620014030099 | 54/23 | ДРЛ | Е40 | 250 | 5,3 |
ЖКУ/ГКУ 21-70-005 | 4620014030105 | 54/23 | ДнаТ/ДРИ | Е27 | 70 | 4,3 |
ЖКУ/ГКУ 21-150-005 | 4620014030112 | 54/23 | ДнаТ/ДРИ | Е40 | 150 | 5 |
ЖКУ/ГКУ 21-250-005 | 4620014030129 | 54/23 | ДнаТ/ДРИ | Е40 | 250 | 5,3 |
ЖКУ/ГКУ 21-100-005 | 4620014030136 | 54/23 | ДнаТ/ДРИ | Е40 | 100 | 4,4 |
РКУ 21-125-004 | 4620014030143 | 54/23 | ДРЛ | Е27 | 125 | 5,1 |
ЖКУ/ГКУ 21-70-004 | 4620014030150 | 54/23 | ДнаТ/ДРИ | Е27 | 70 | 4,3 |
ЖКУ/ГКУ 21-100-004 | 4620014030167 | 54/23 | ДнаТ/ДРИ | Е40 | 100 | 4,4 |
ЖКУ/ГКУ 21-250-004 | 4620014030174 | 54/23 | ДнаТ/ДРИ | Е40 | 250 | 5,3 |
ЖКУ/ГКУ 21-150-004 | 4620014030181 | 54/23 | ДнаТ/ДРИ | Е40 | 150 | 5 |
РКУ 21-125-006 | 4620014030198 | 23/23 | ДРЛ | Е27 | 125 | 5,1 |
ЖКУ/ГКУ 21-70-006 | 4620014030204 | 23/23 | ДнаТ/ДРИ | Е27 | 70 | 4,3 |
ЖКУ/ГКУ 21-100-006 | 4620014030211 | 23/23 | ДнаТ/ДРИ | Е40 | 100 | 4,4 |
ЖКУ/ГКУ 21-250-006 | 4620014030228 | 23/23 | ДнаТ/ДРИ | Е40 | 250 | 5,3 |
ЖКУ/ГКУ 21-150-006 | 4620014030235 | 23/23 | ДнаТ/ДРИ | Е40 | 150 | 5 |
Расшифровка модификаций
003 степень защиты оптического отсека IP54, КСС: ШБ
004 степень защиты оптического отсека IP54, КСС: ШО
005 без защитного стекла IP23, КСС: ШБ
006 без защитного стекла IP23, КСС: ШБ
