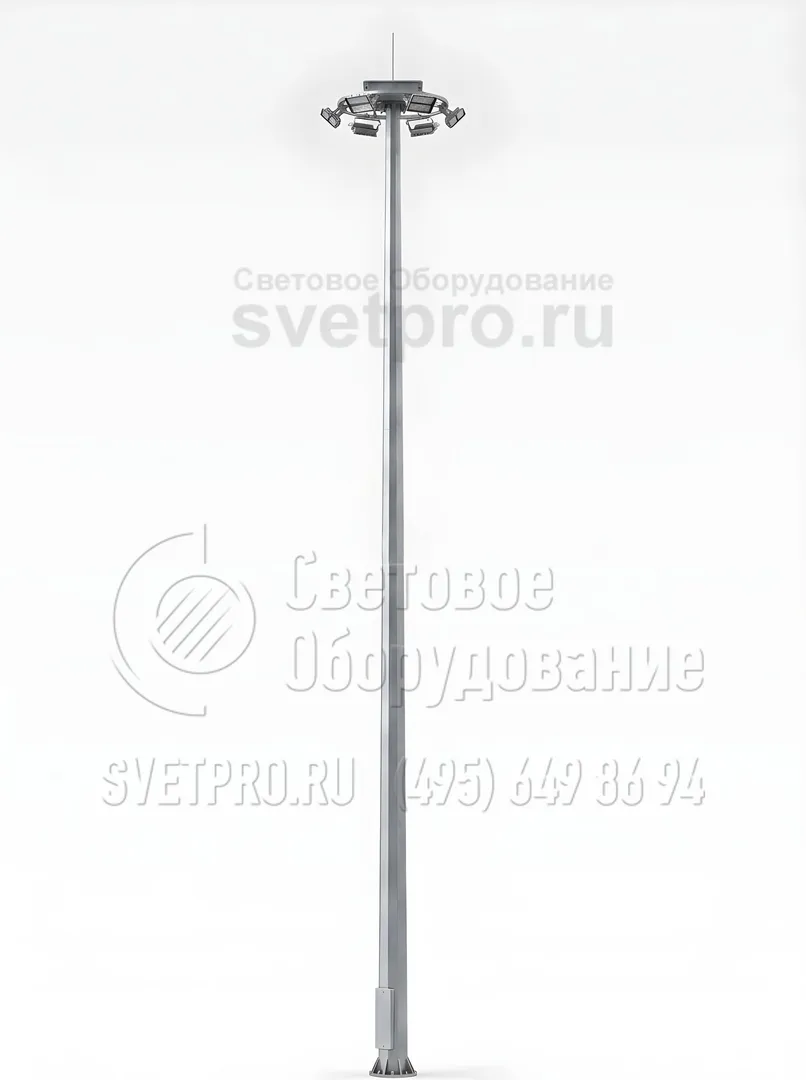

МГФ-М Мачта с мобильной короной

Область применения:
  • Освещение больших открытых площадей, автомагистралей, тер-рий морских, воздушных портов и ж/д станций, те-рий промышленных и добывающих предприятий, спортивных объектов.
Назначение:
  • Мачты прожекторные
Покрытие (фильтр): Горячее цинкование
Артикул производителя: МГФ-М
Количество секций: 2-5
Количество световых приборов: до 12
Количество крепежный отверстий: 8-24
Размер фланца: 640-1030 мм
Нижний диаметр: 381-780 мм
Верхний диаметр: 189-230 мм
Вес: 550-6580 кг
Высота: 16-50 м
Форма опоры: Граненая
Тип короны: Мобильная
Подвод кабеля: Низ
Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Возможна установка "под ключ"

как выбрать опору?

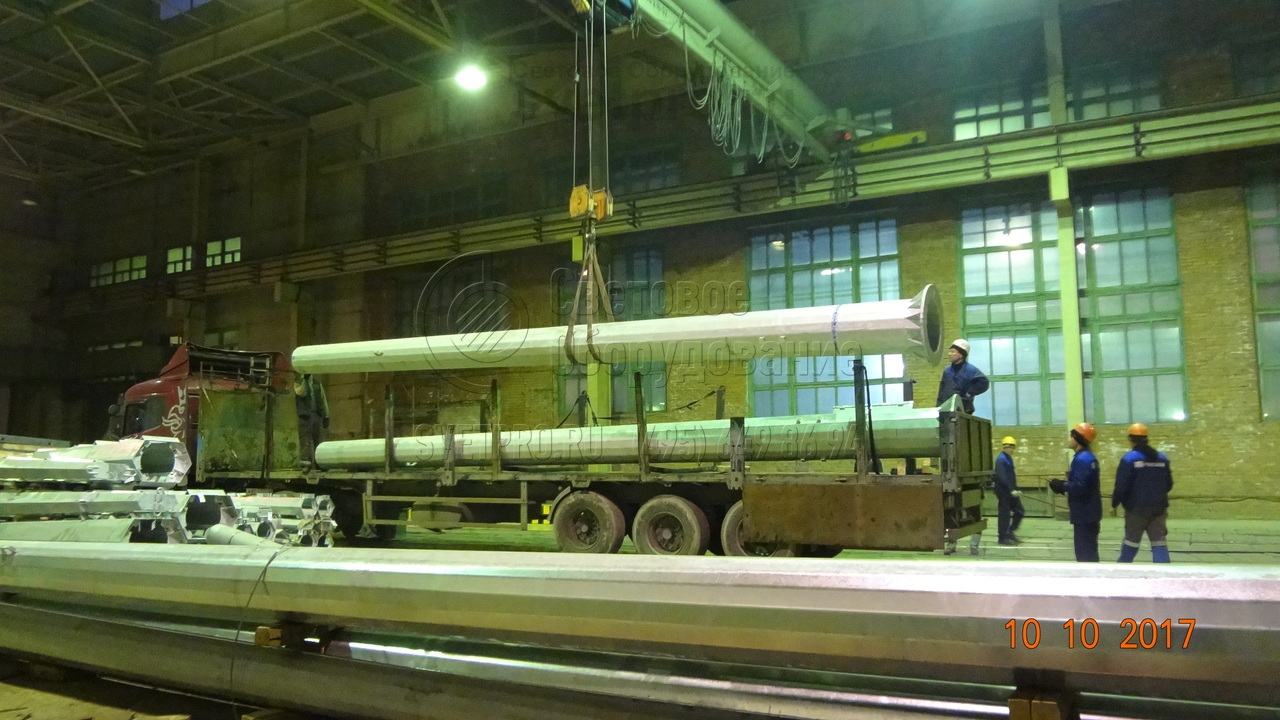

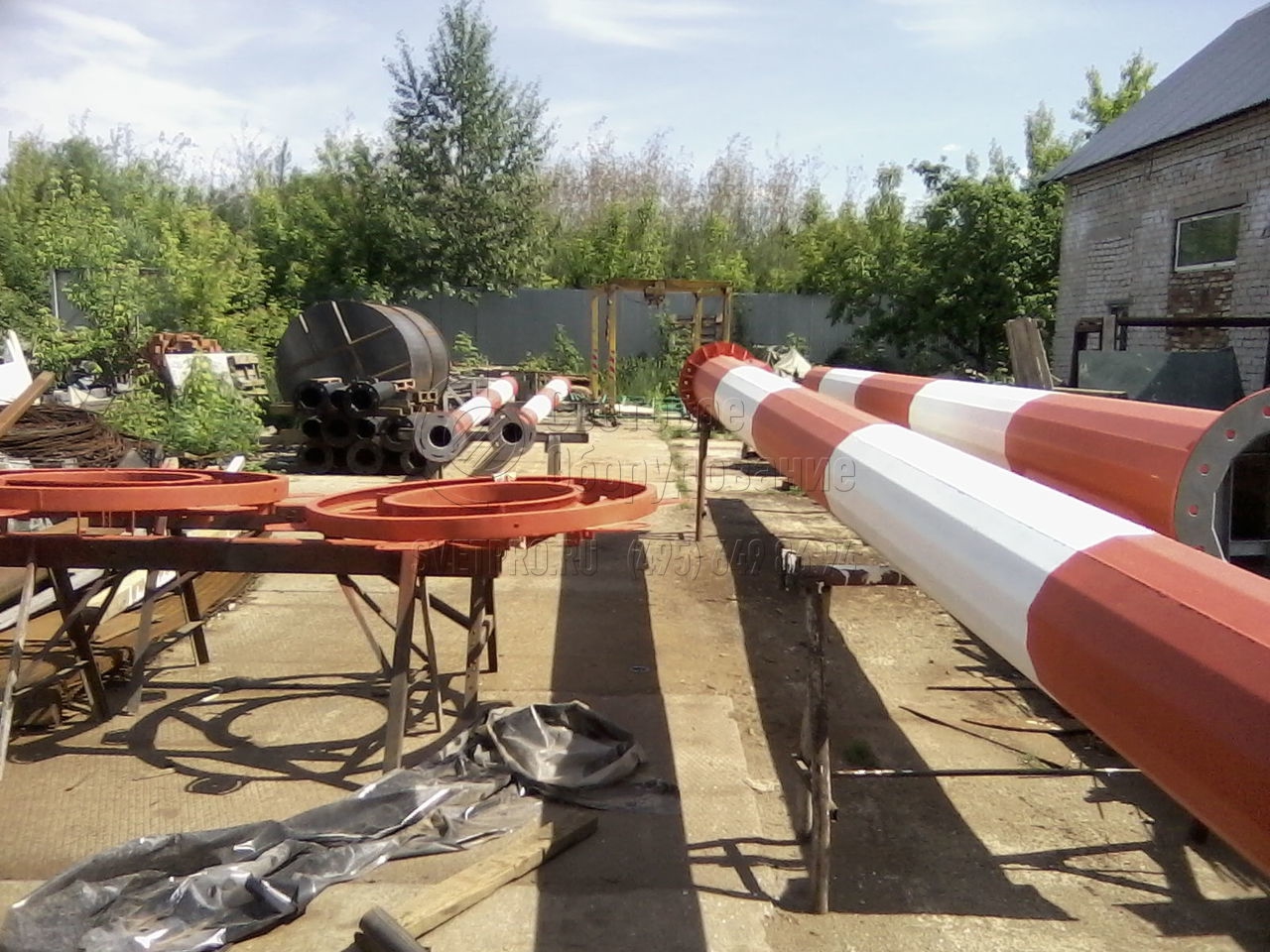

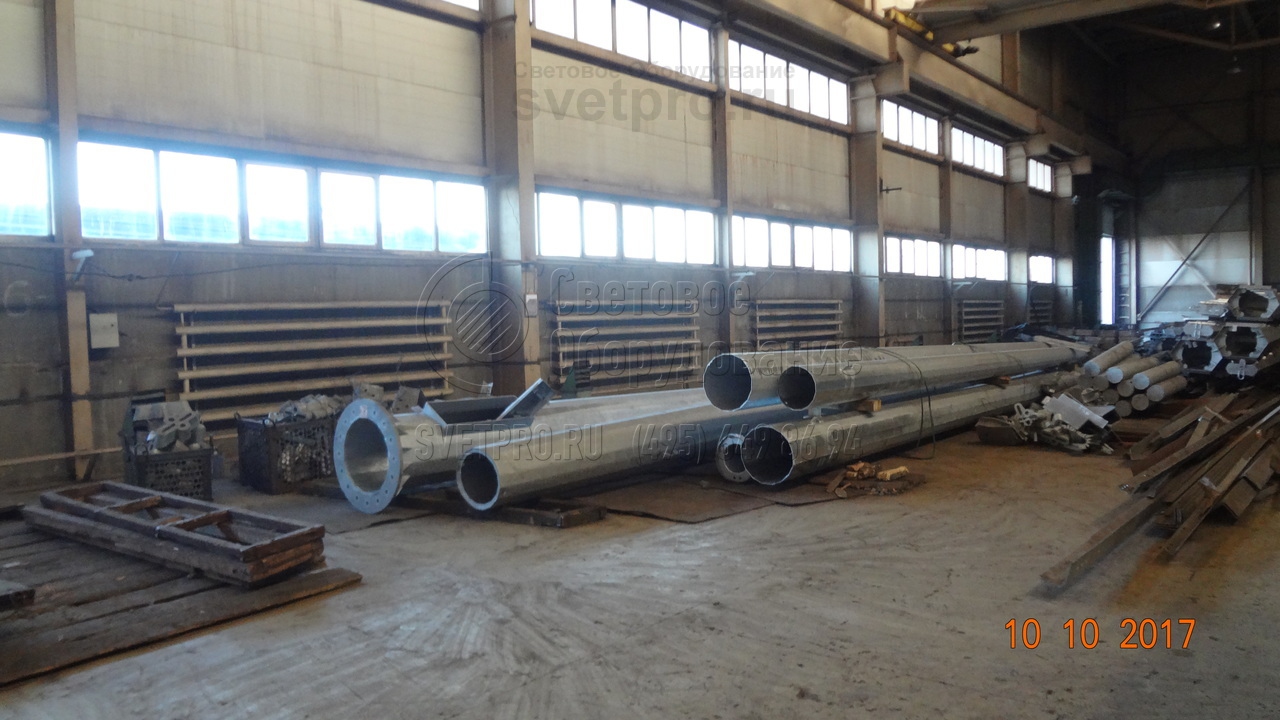

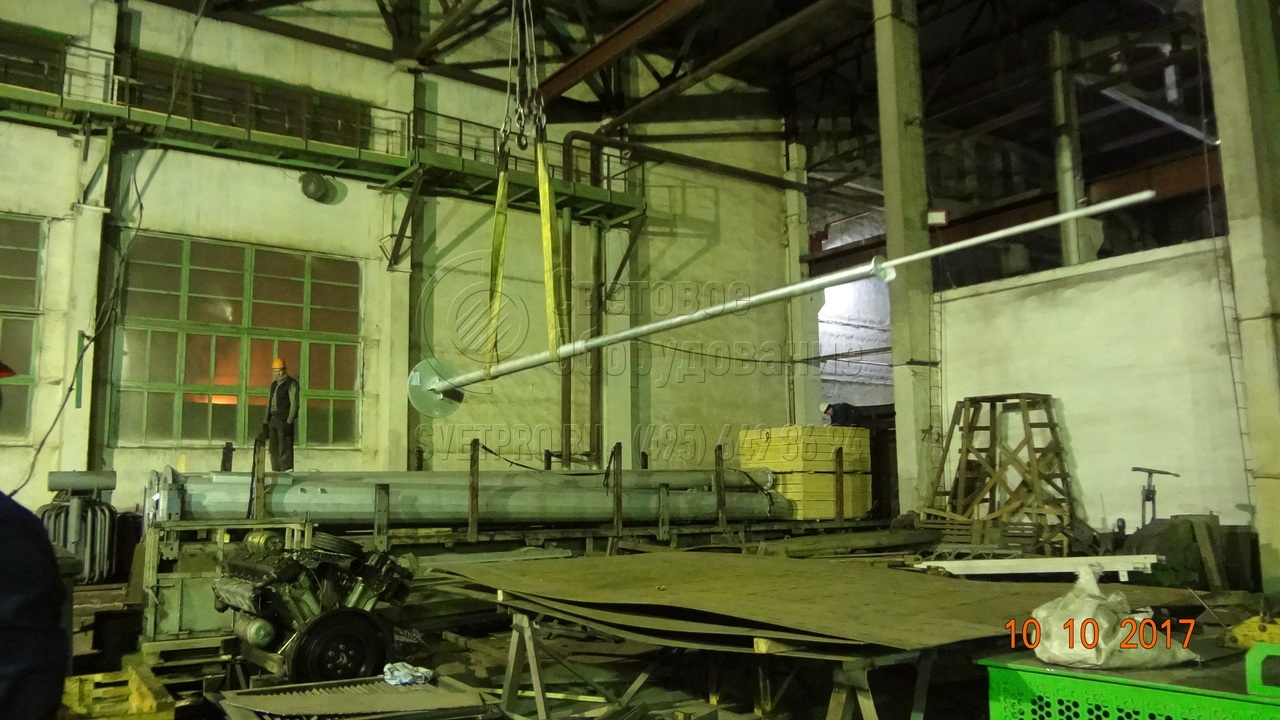

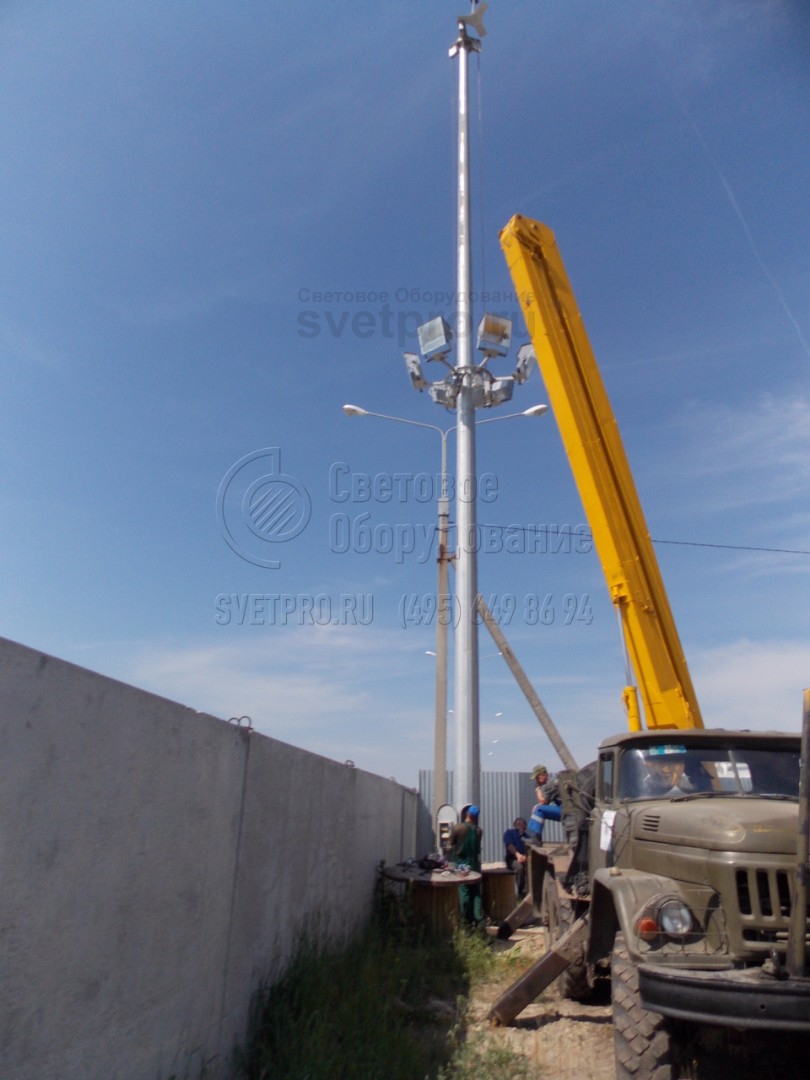

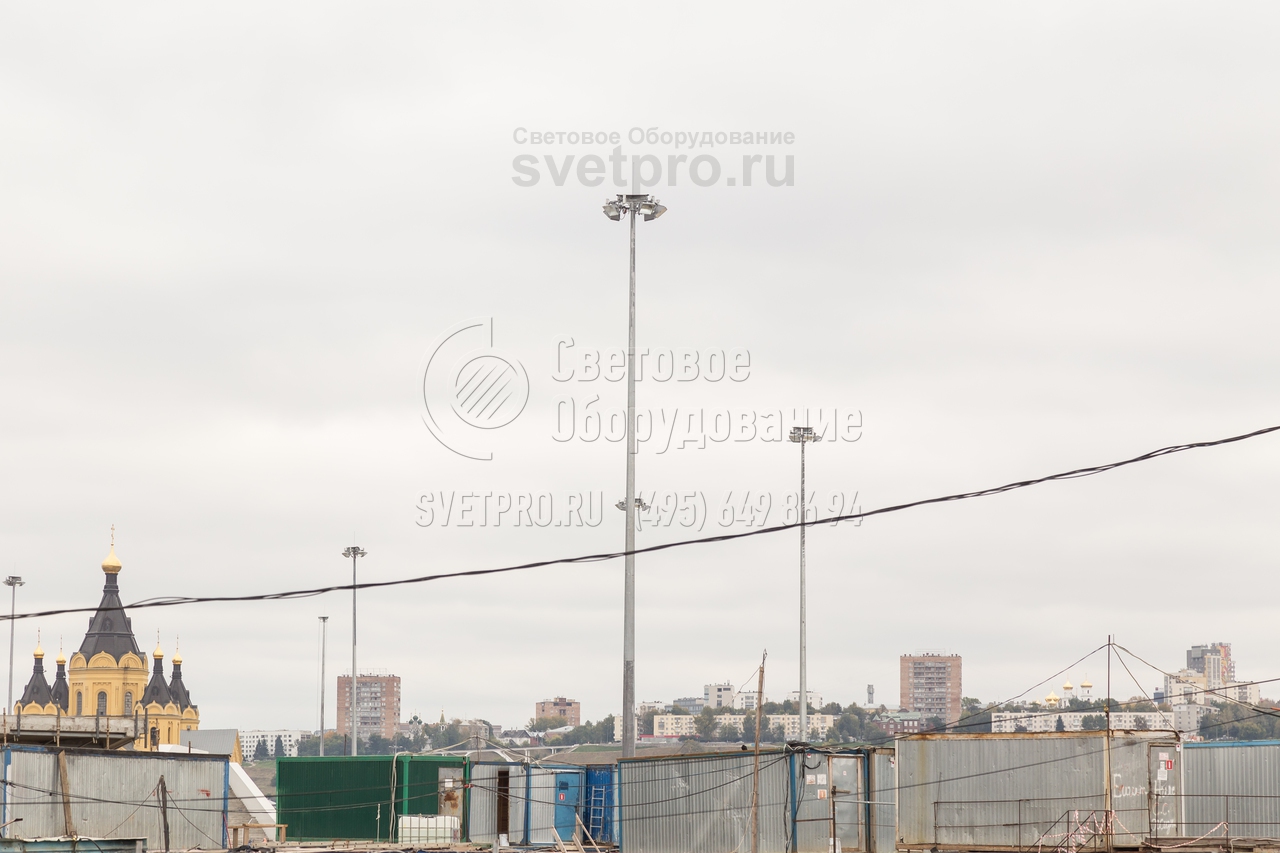

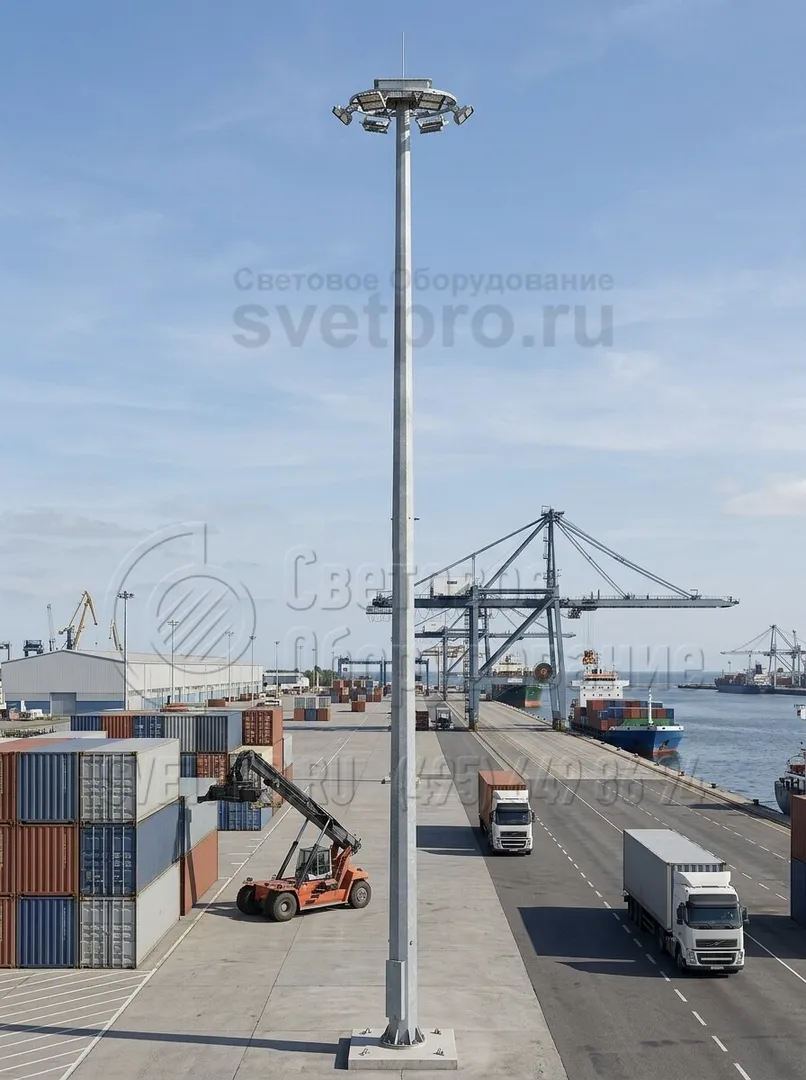

Фото с объектов

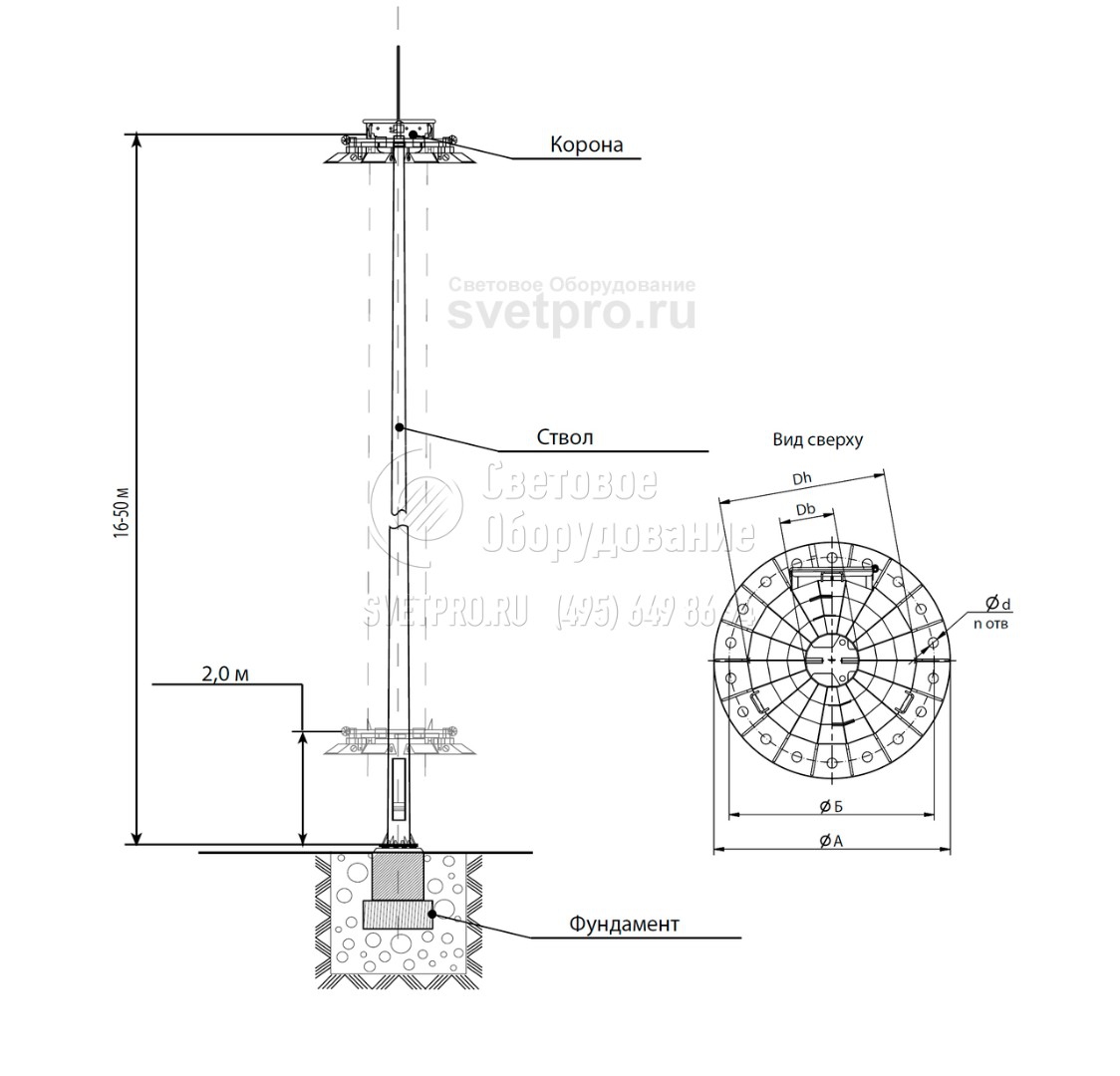

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Основные параметры мачт МГФ-М. Таблица 1

НазваниеОбозначение мачтыВысота
ствола
мачты, м
Кол-во
секций,
шт
Масса,
кг
Грузоподъемность
механического
привода, кг
Кол-во ОП,
шт
Параметры ствола, ммВетровые
районы
эксплуатации
Нагрузки на фундамент ±10%
М MAX, тмQ MAX, тN, т
МГФ-16-М МГФ-16-М(Х)-Y-Z-ц 16 2 550 250 до 6 189 381 до III 12,25 0,84 0,86
МГФ-20-М МГФ-20-М(Х)-Y-Z-ц 20 2 745 250, 500 до 6 189 433 до III 15,31 1,05 1,07
МГФ-20-М МГФ-20-М(Х)-Y-Z-ц 20 2 872 500, 800 от 6 до 12 199 433 IV 23,04 1,52 1,3
МГФ-20-М МГФ-20-М(Х)-Y-Z-ц 20 2 1098 500, 800 от 6 до 12 230 455 V и выше 32,75 2,15 2,1
МГФ-25-М МГФ-25-М(Х)-Y-Z-ц 25 3 1135 250, 500 до 6 197 523 до III 19,69 1,13 1,46
МГФ-25-М МГФ-25-М(Х)-Y-Z-ц 25 3 1395 500, 800 от 6 до 12 213 523 IV 31,8 1,77 2,1
МГФ-25-М МГФ-25-М(Х)-Y-Z-ц 25 3 1517 500, 800 от 6 до 12 213 523 V и выше 47,3 2,6 2,5
МГФ-30-М МГФ-30-М(Х)-Y-Z-ц 30 3 1482 250, 500 до 6 195 600 до III 27,6 1,39 1,82
МГФ-30-М МГФ-30-М(Х)-Y-Z-ц 30 3 1970 500, 800  от 6 до 12 219 600 IV 42,8 2,05 2,63
МГФ-30-М МГФ-30-М(Х)-Y-Z-ц 30 3 2027 500, 800 от 6 до 12 219 600 V и выше 65,1 3,07 2,97
МГФ-35-М МГФ-35-М(Х)-Y-Z-ц 35 4 2370 250, 500 до 6 213 663 до IV 56,14 2,35 2,7
МГФ-35-М МГФ-35-М(Х)-Y-Z-ц 35 4 2875 500, 800 от 6 до 12 230 700 V и выше 89,3 3,7 3,83
МГФ-40-М МГФ-40-М(Х)-Y-Z-ц 40 4 2837 500, 800 от 6 до 12 230 780 до IV 75,8 2,82 3,46
МГФ-40-М МГФ-40-М(Х)-Y-Z-ц 40 4 3494 500, 800 от 6 до 12 230 780 V и выше 117,3 4,29 4,45
МГФ-50-М МГФ-50-М(Х)-Y-Z-ц 50 5 5510 500, 800 от 6 до 12 230 780 до IV 97,8 3,02 6,3
МГФ-50-М МГФ-50-М(Х)-Y-Z-ц 50 5 6580 500, 800 от 6 до 12 230 780 V и выше 150,5 4,55 7,6

Основные параметры мачт МГФ-М. Таблица 2

Обозначение мачтыНаименование закладного элементаПрисоединительные параметры фланца ствола мачты
dnАБ
МГФ-16-М(Х)-Y-Z-ц ЗА-30/8/Д540-0,94-хц 30 8 640 540
МГФ-20-М(Х)-Y-Z-ц ЗА-30/12/Д540-0,94-хц 30 12 640 540
МГФ-25-М(Х)-Y-Z-ц ЗА-30/18/Д640-1,3-хц 30 18 750 640
МГФ-30-М(Х)-Y-Z-ц ЗА-30/18/Д740-1,3-хц 30 18 850 740
МГФ-35-М(Х)-Y-Z-ц ЗА-30/18/Д780-1,3-хц 30 18 900 780
МГФ-40-М(Х)-Y-Z-ц ЗА-36/20/Д900-1,3-хц 36 20 1030 900
МГФ-50-М(Х)-Y-Z-ц ЗА-36/24/Д900-1,3-хц 36 24 1030 900

ОПИСАНИЕ

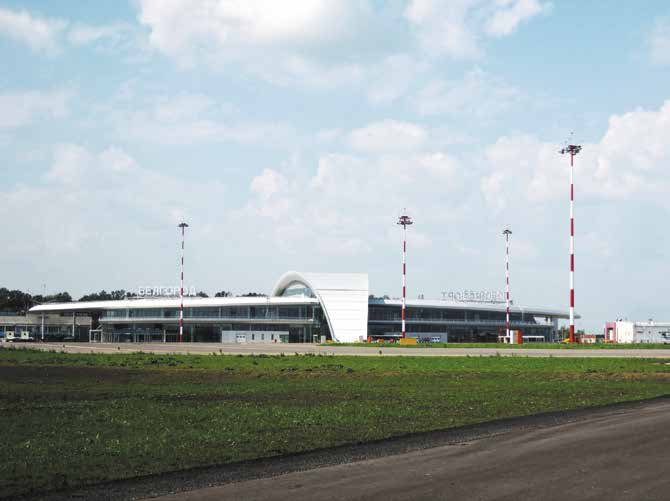

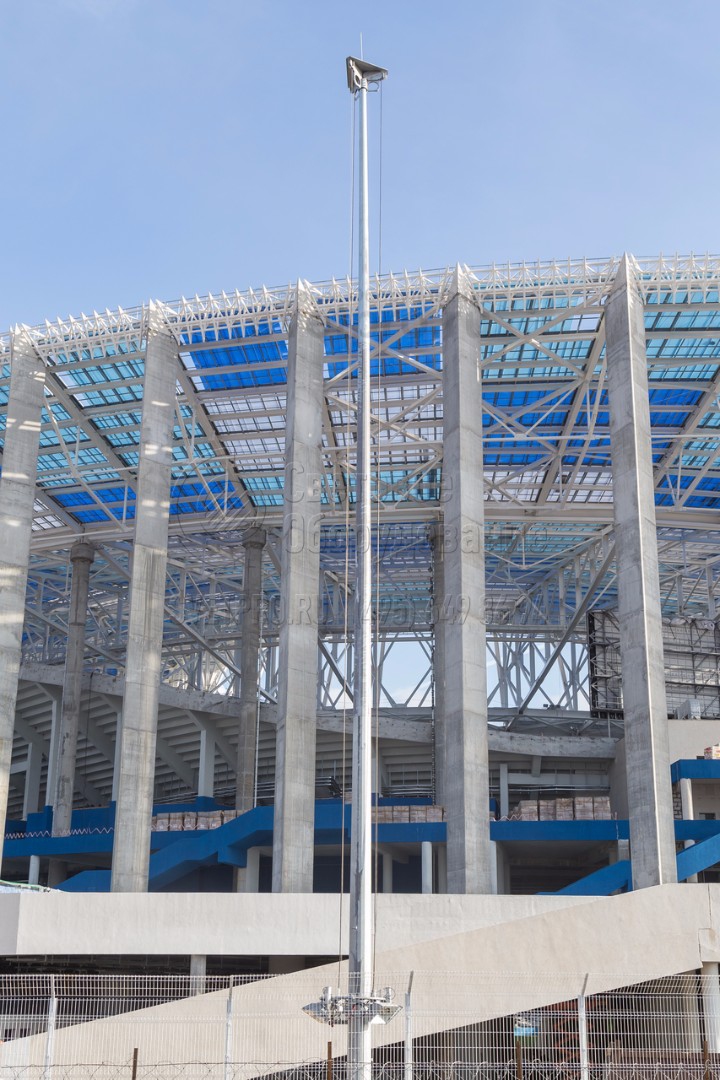

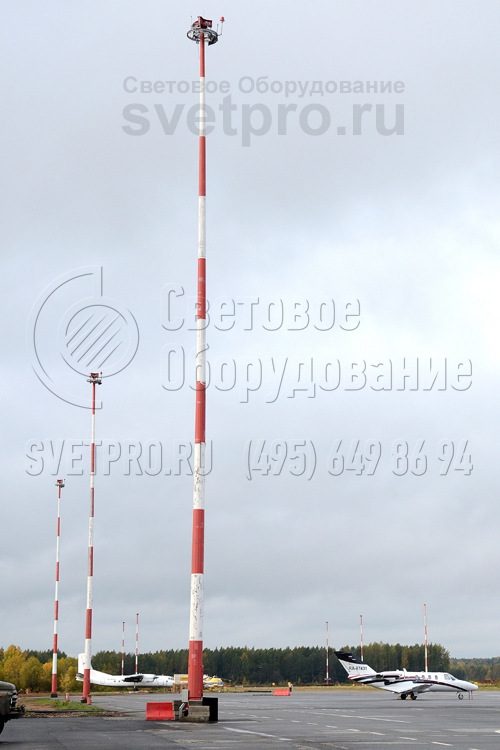

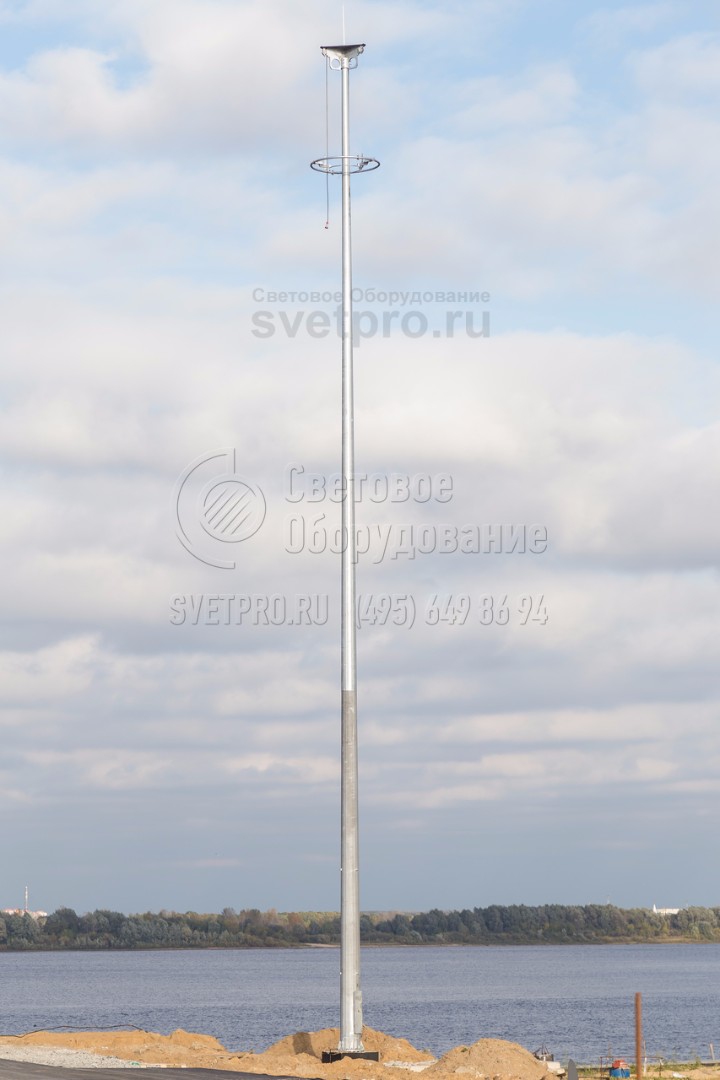

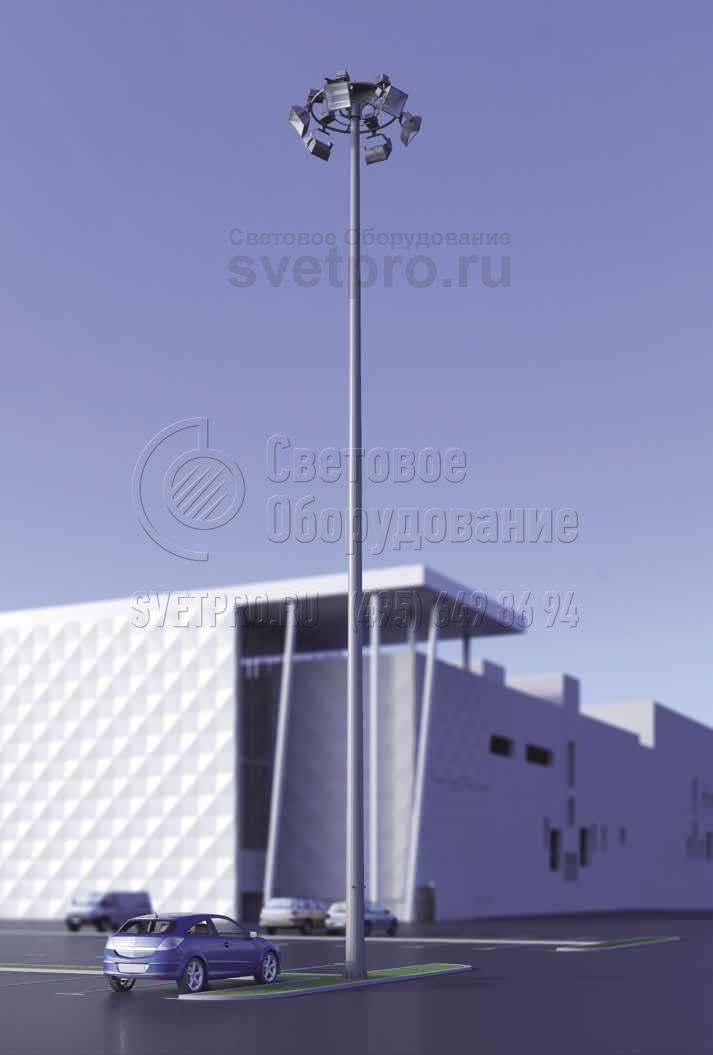

Прожекторная мачта МГФ-М с мобильной короной является граненой фланцевой конструкцией, предназначенной для установки осветительных приборов на масштабных открытых территориях. Мачту используют на стадионах, в аэропортах, на автостоянках и площадях перед развлекательными центрами и промышленными объектами, на железнодорожных сортировочных станциях, открытых складских и производственных терминалах, морских и речных портах.

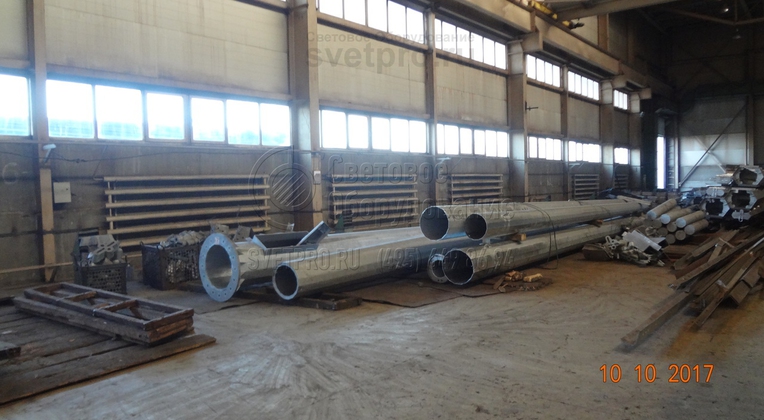

Высота мачты варьируется от 16 метров до 50 метров. Она может иметь от двух до пяти секций. Конструкция выполнена из листовой стали путем гибки металла и покрыта защитным слоем, созданным при помощи метода горячего цинкования, что обеспечивает длительный срок службы мачты и предохраняет ее от коррозии и вредного воздействия внешних факторов.

В зависимости от необходимого количества прожекторов и местоположения установки мачта может иметь различную конструкцию и размеры.

Конструкция способна размещать до двенадцати осветительных приборов большой массы и габаритов. Основное ее достоинство – возможность спуска короны, позволяющая обслуживать световые приборы, например, осуществлять очистку стекол, менять источники света и др. без особых затруднений. При необходимости мачта оснащается молниеотводом, позволяющим использовать ее в местах хранения горючих веществ.

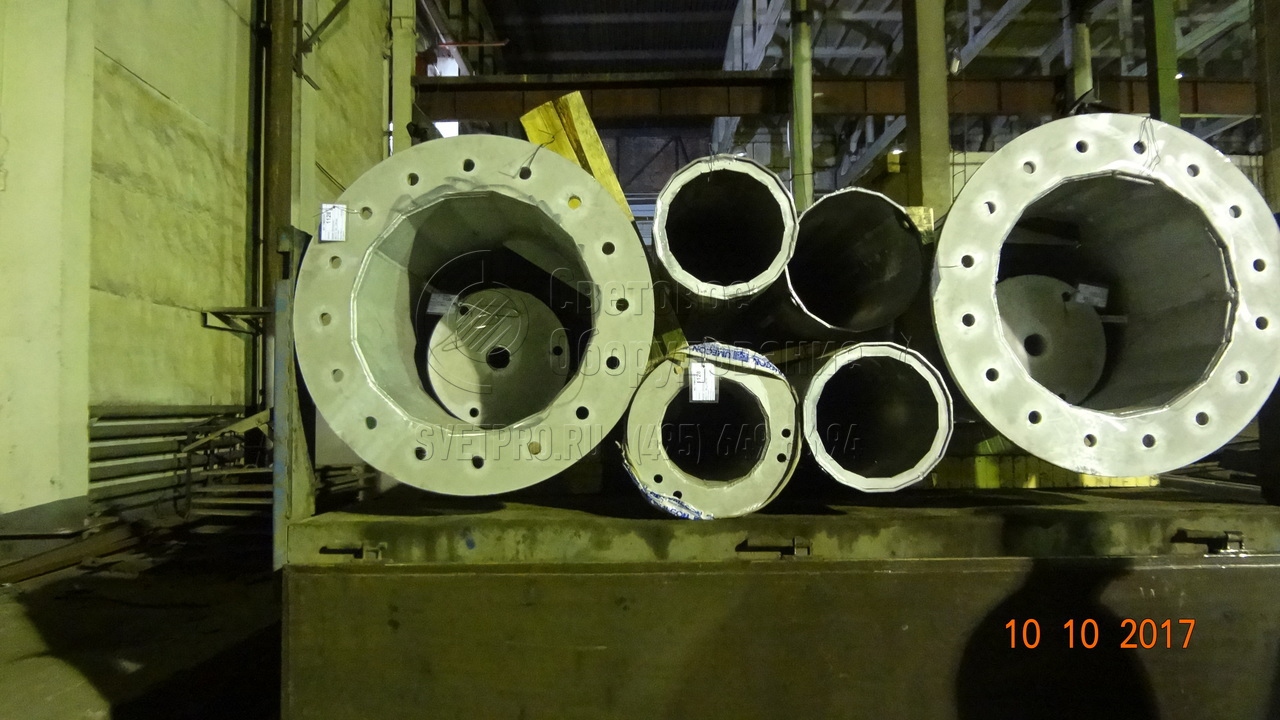

Мачта устанавливается на фланец анкерного блока в железобетонном фундаменте, параметры которого зависят от высоты конструкции, ее веса вместе с осветительными приборами, характера грунта и климатических условий региона.

Условия эксплуатации:

  • климатические районы – II4...II11 по ГОСТ 16350;
  • ветровые районы – с I по VII по СП 20.13330.2011;
  • внешняя среда – слабоагрессивная по степени агрессивного воздействия) по СНиП 2.03.11.

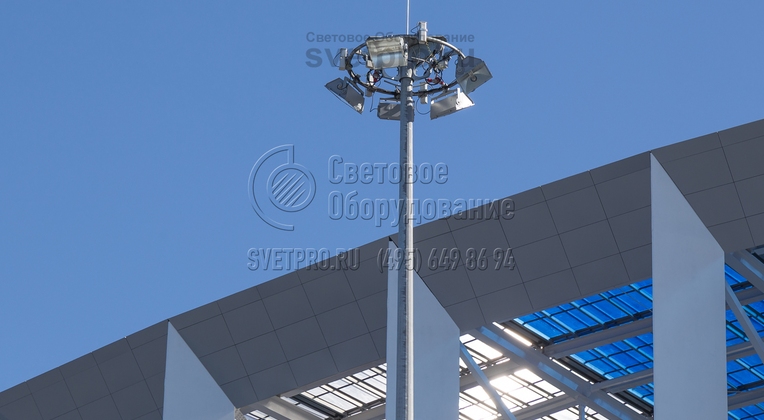

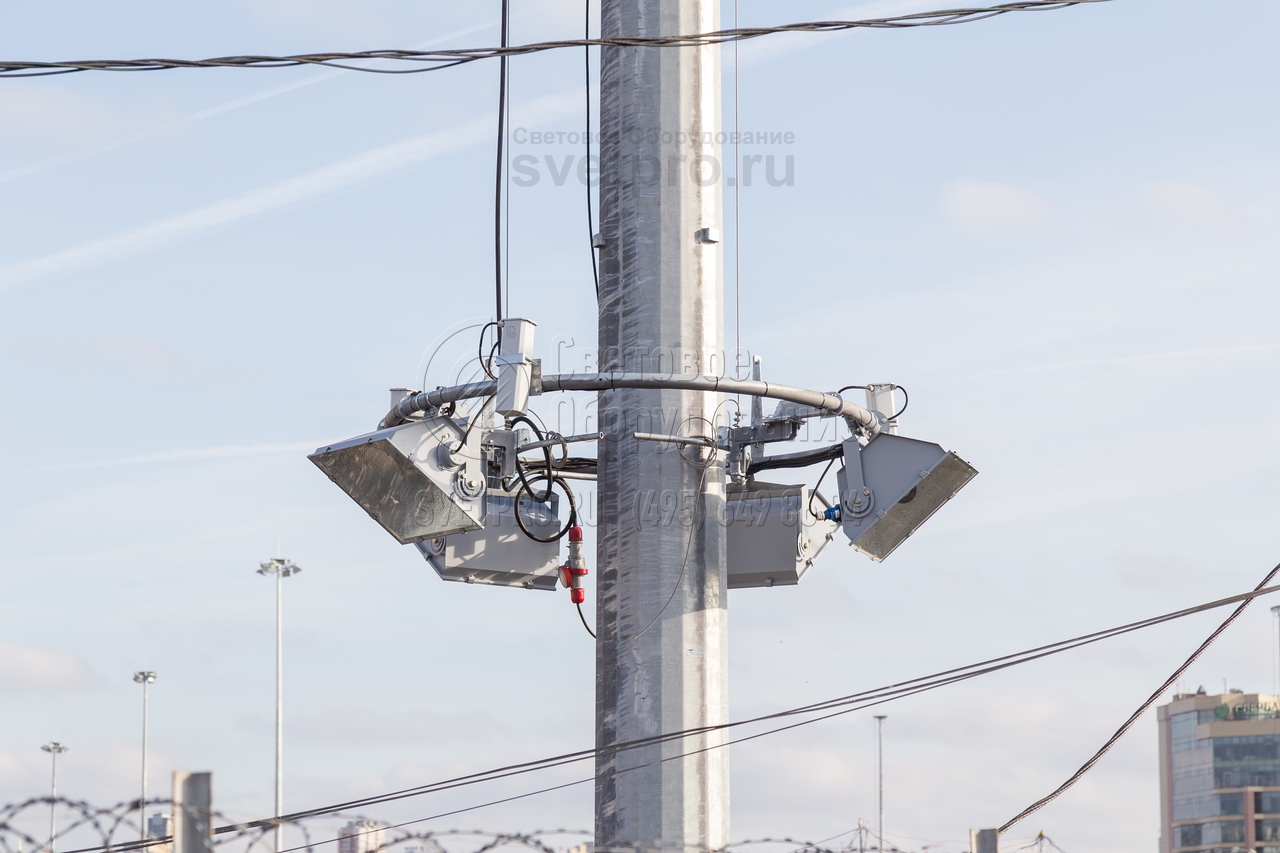

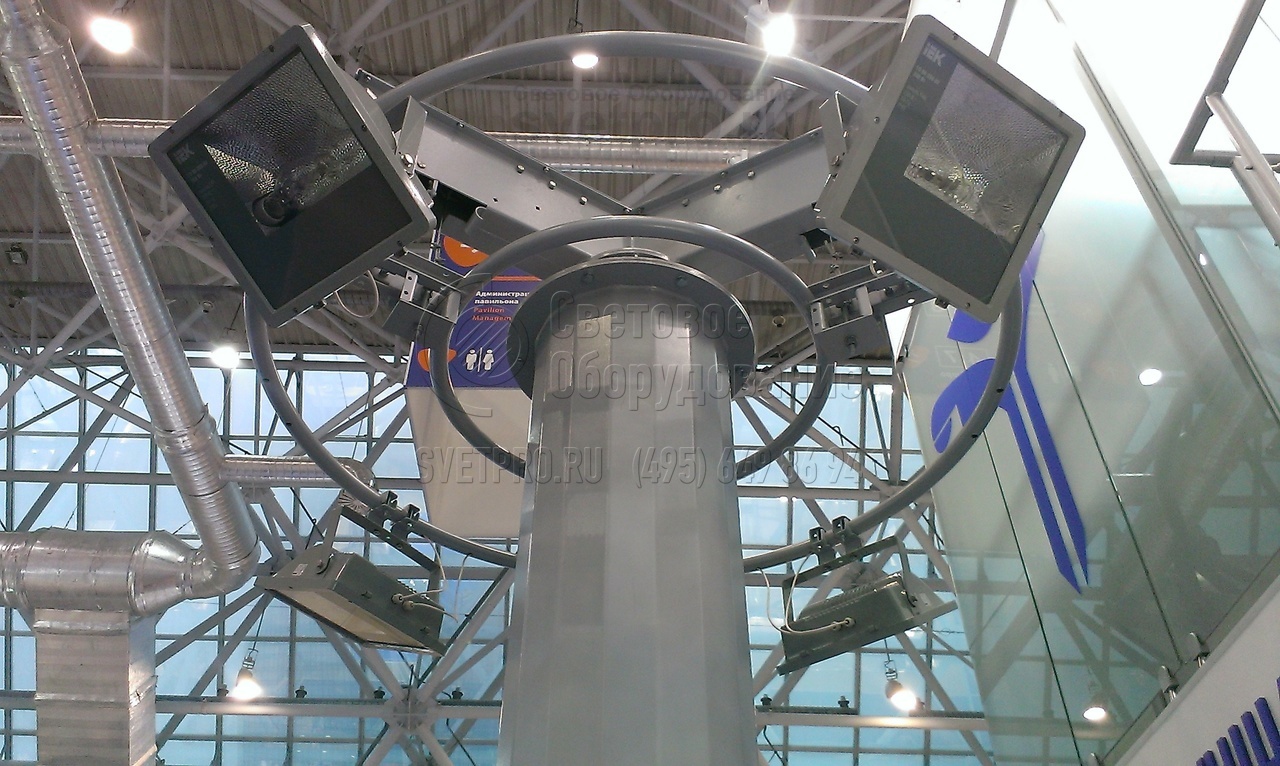

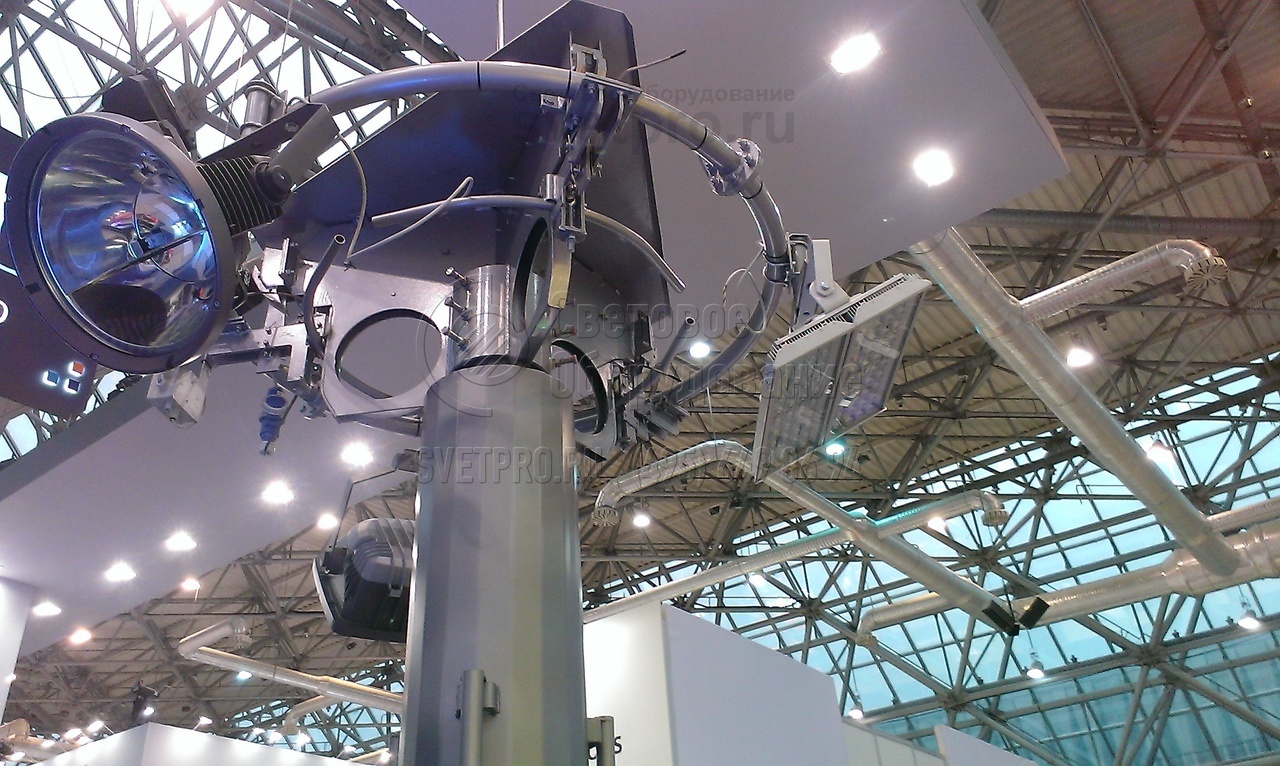

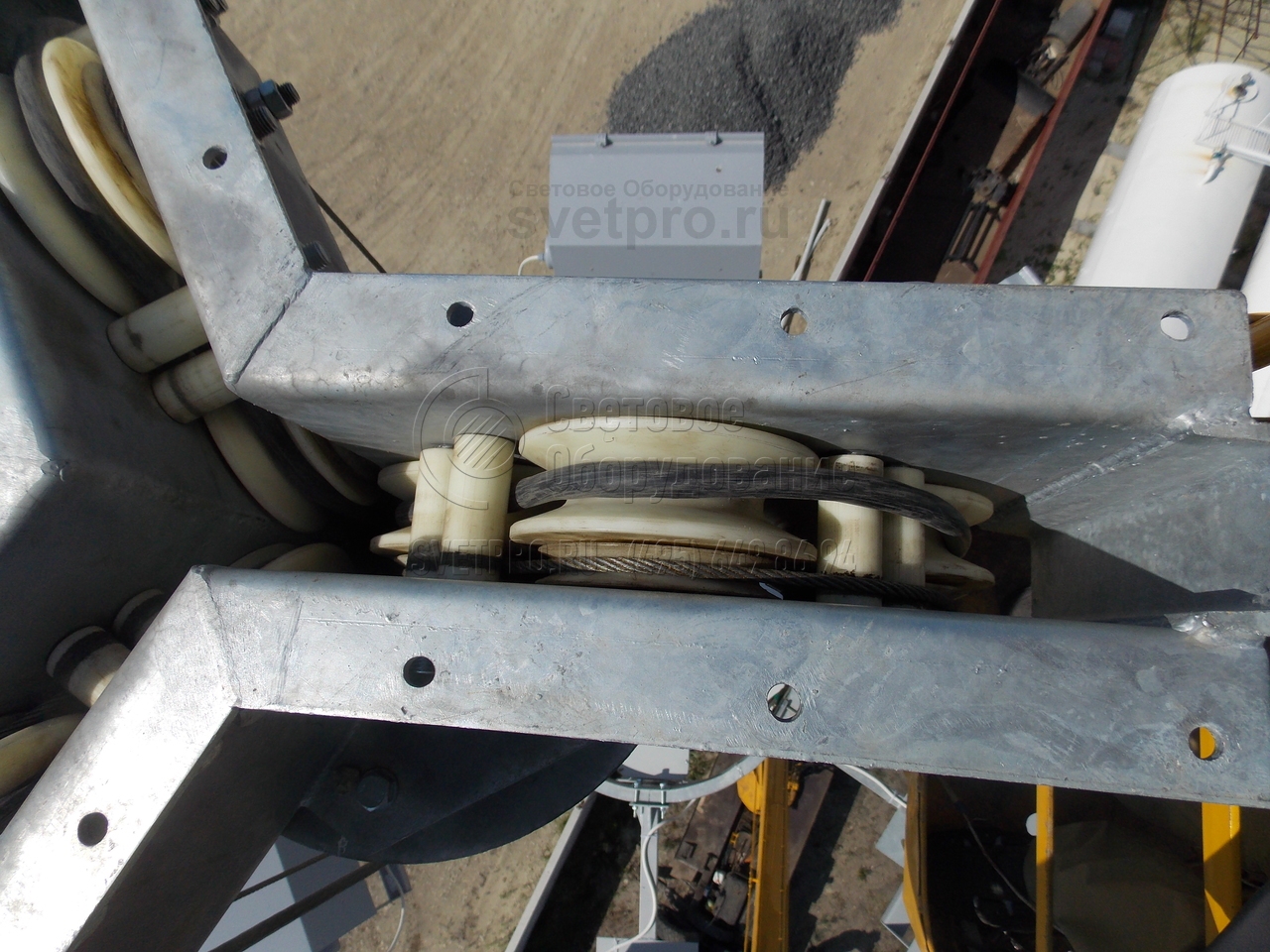

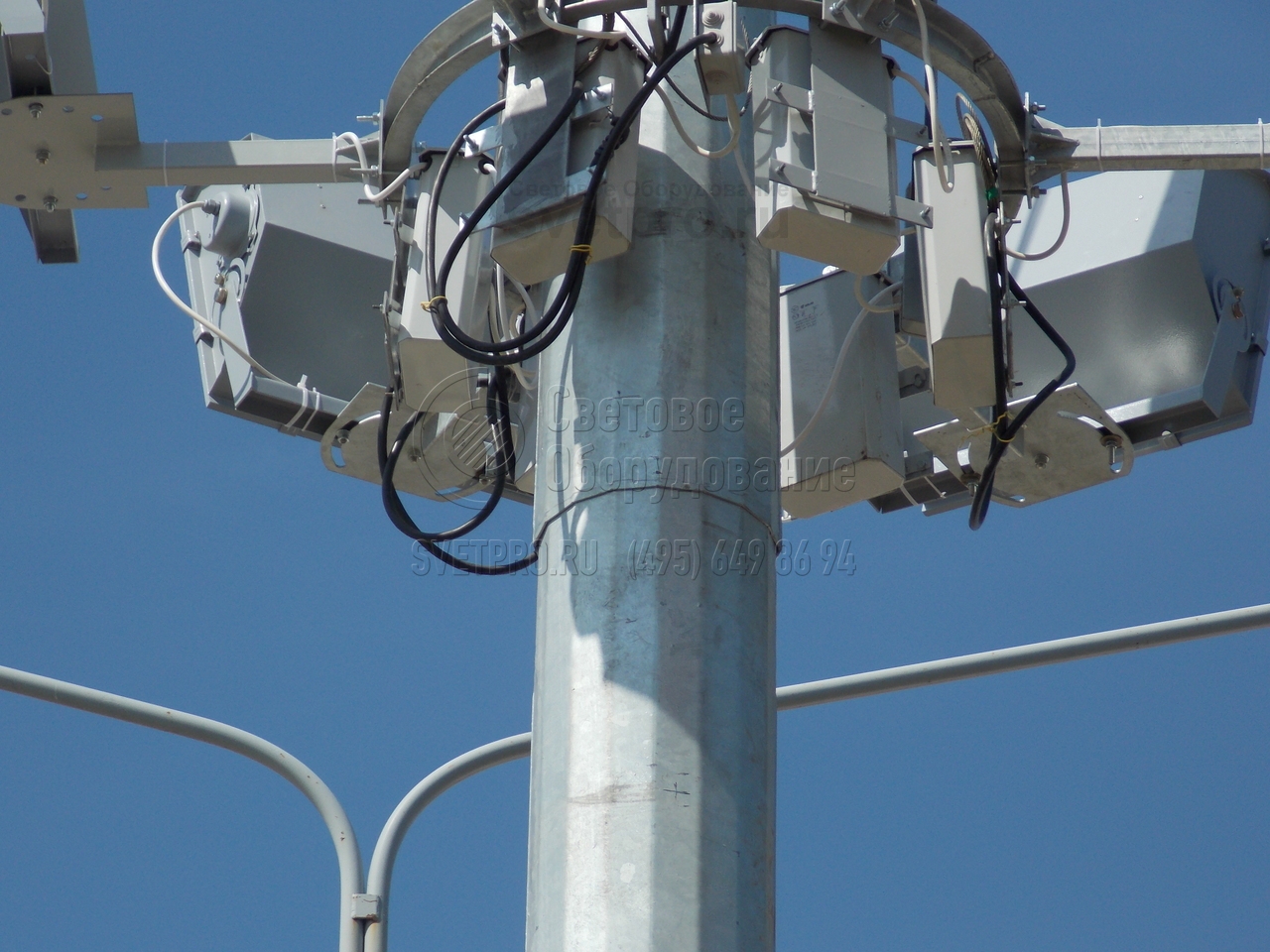

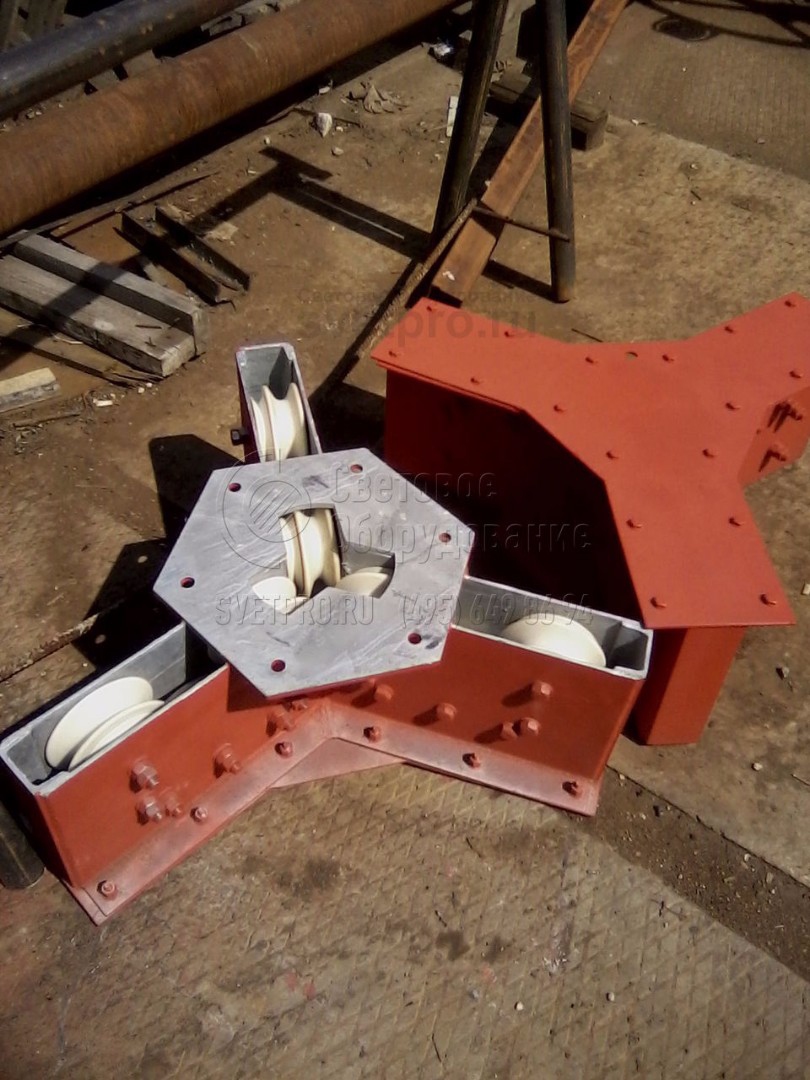

Корона

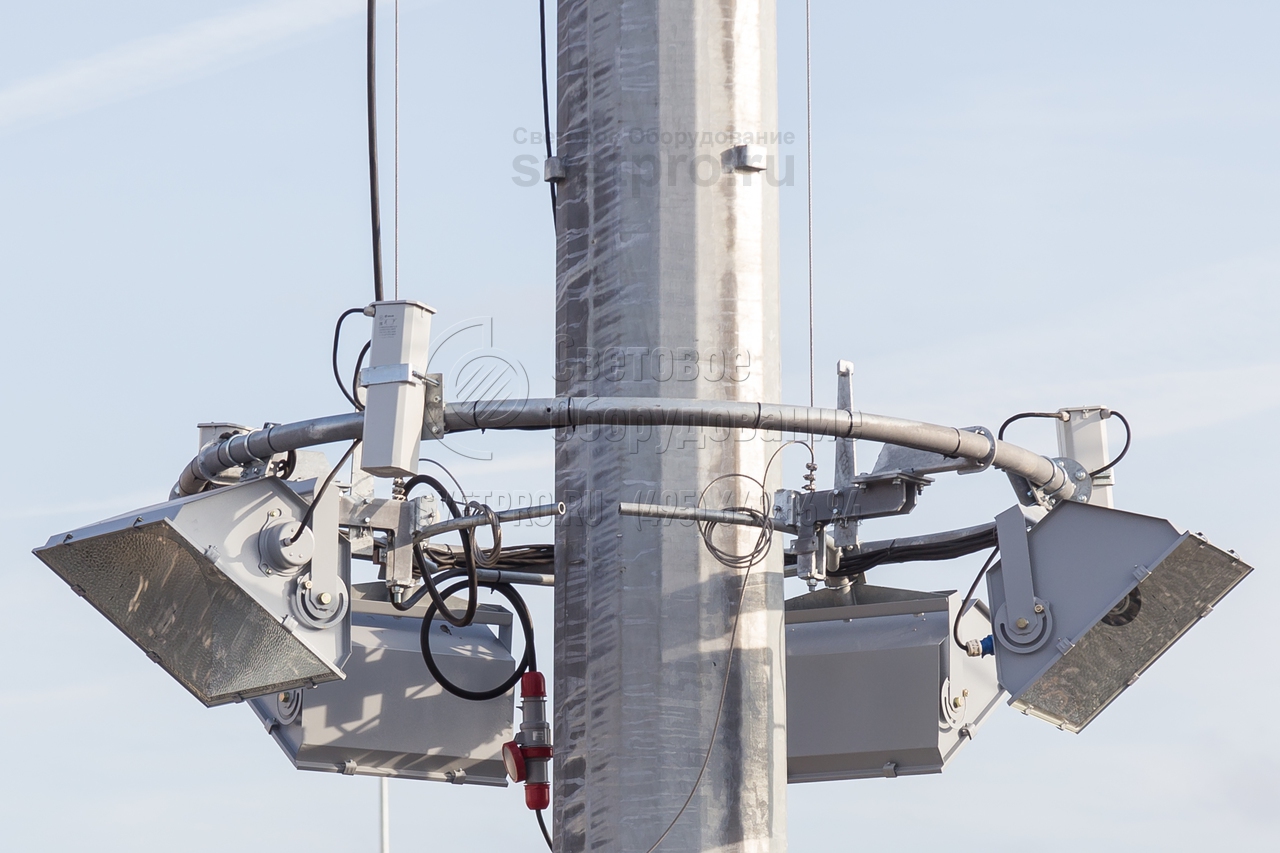

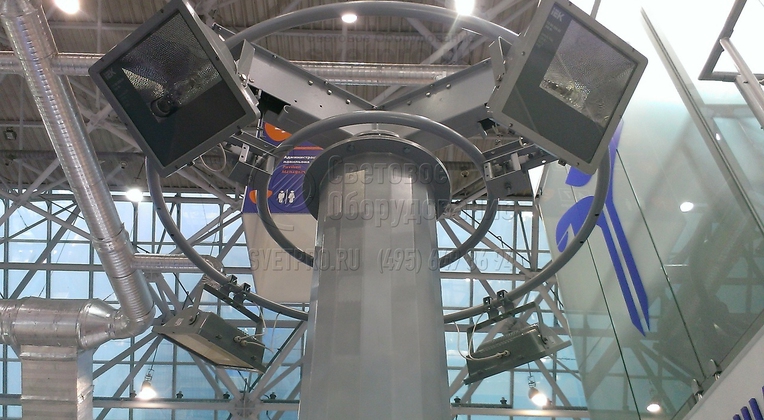

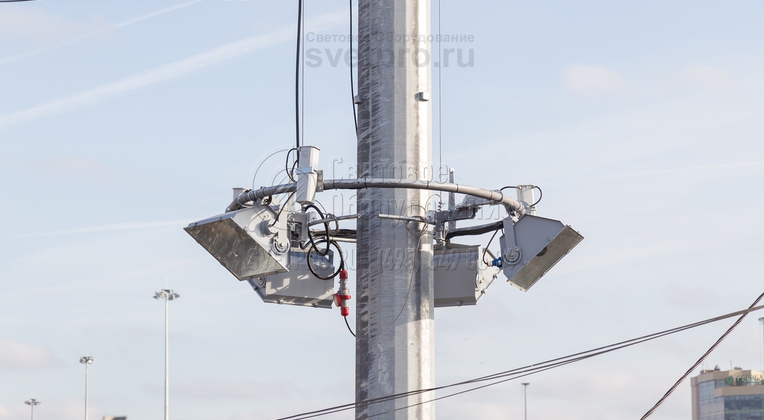

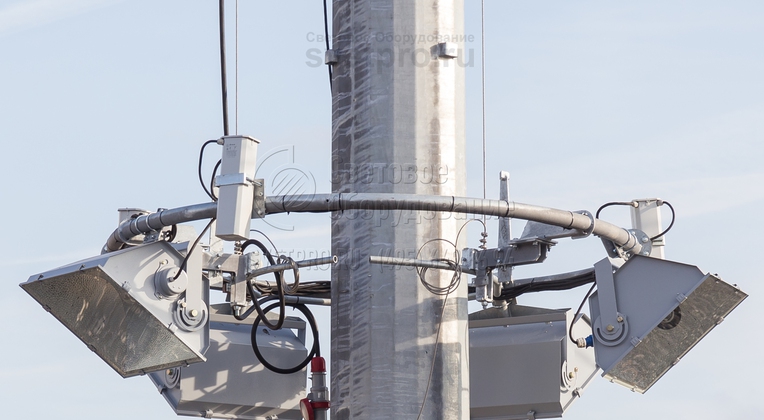

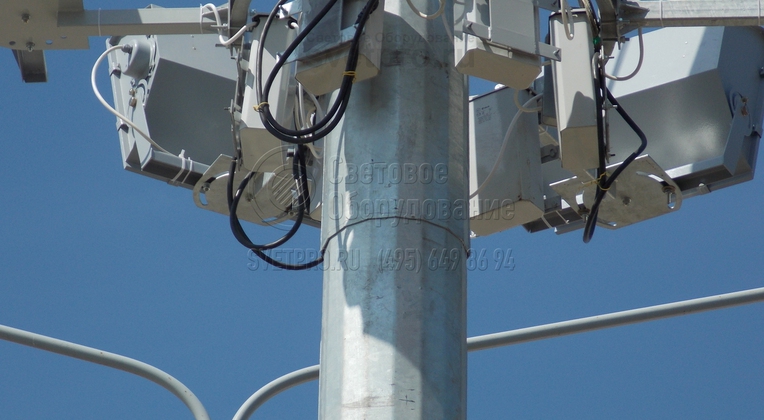

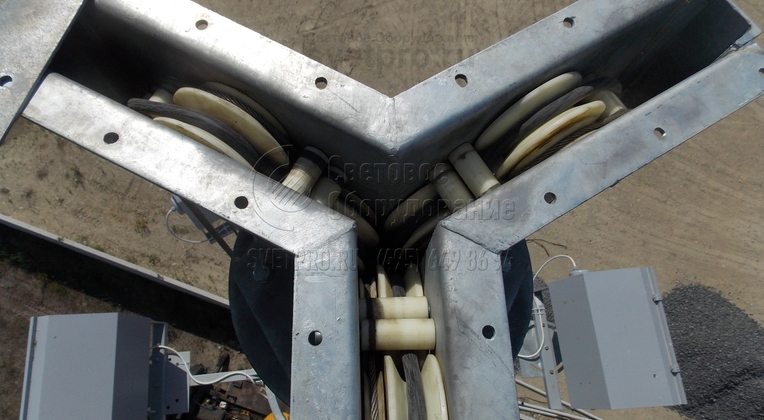

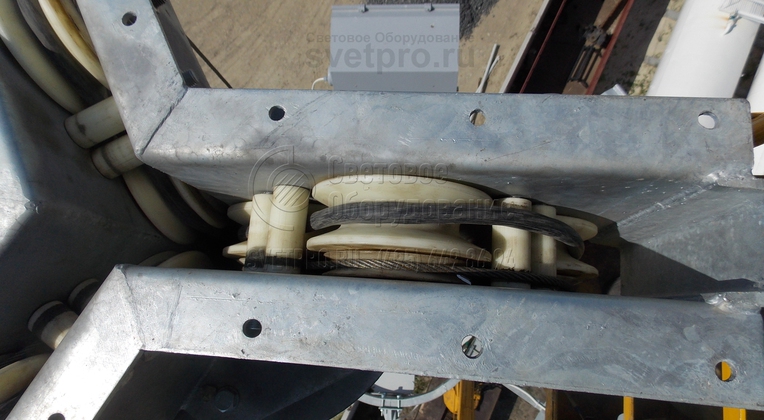

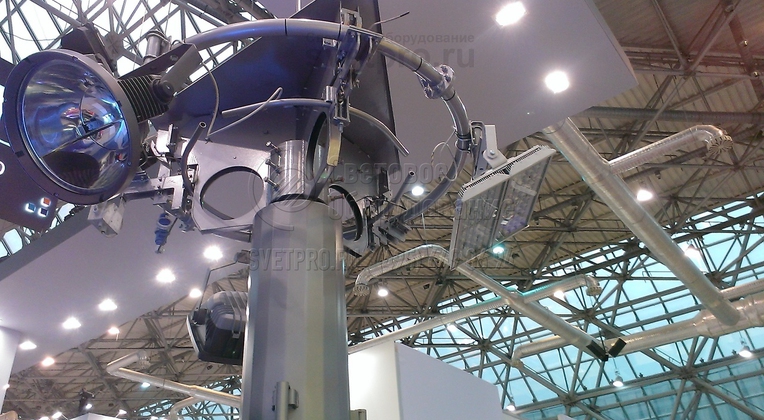

Корона мачты состоит из оголовка и спускаемой рамы, которая предназначена для размещения светотехнического оборудования (прожекторов, огней ЗОМ, блоков ПРА). С помощью специального механизма в нижней части мачты раму легко можно опустить на удобную для обслуживания высоту (1,5-2 м).

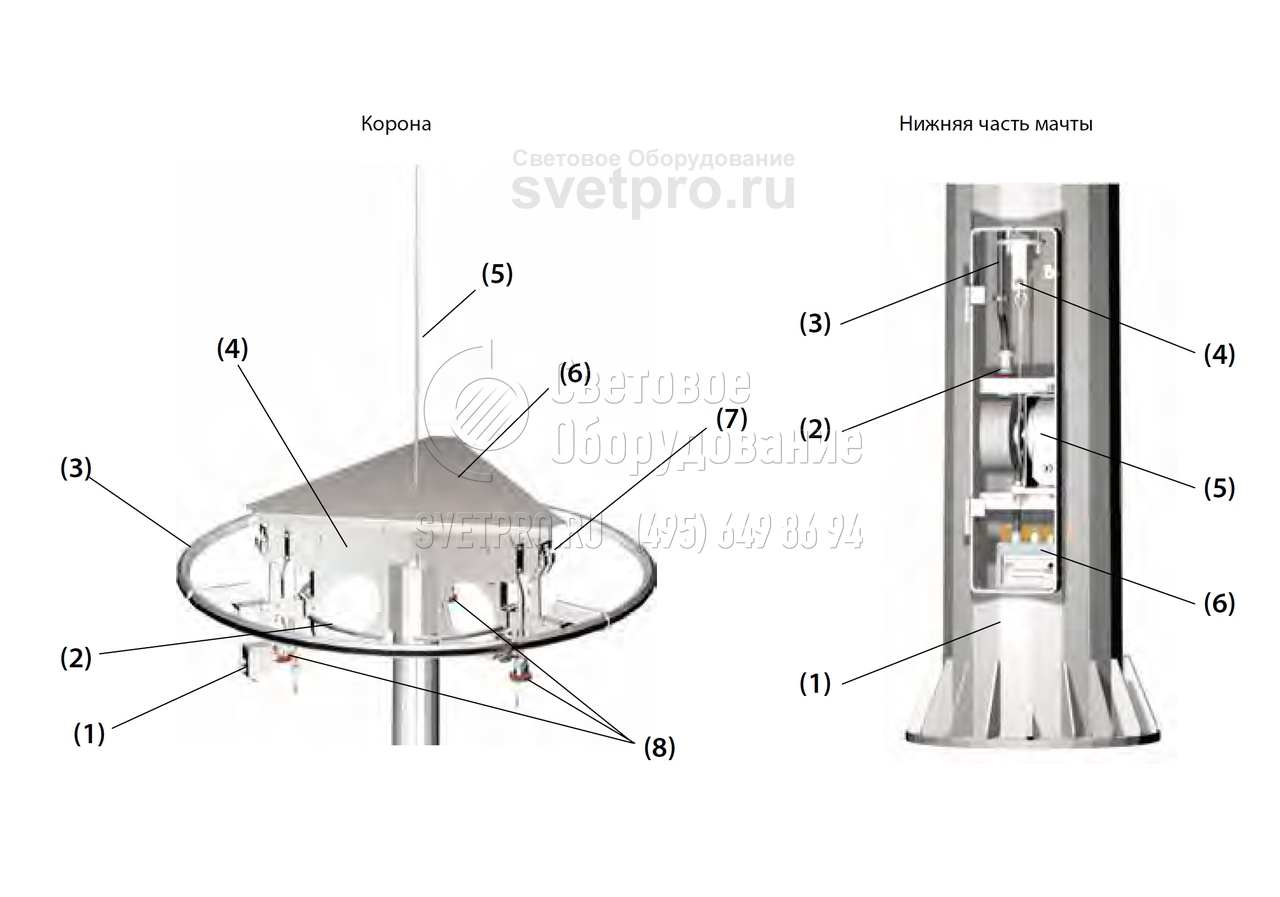

(1) – коробка распределительная
(2) – ограничительное кольцо
(3) – рама спускаемая
(4) – оголовок
(5) – молниеприемник
(6) – купол
(7) – блок фиксации рамы
(8) – разъем кабельный

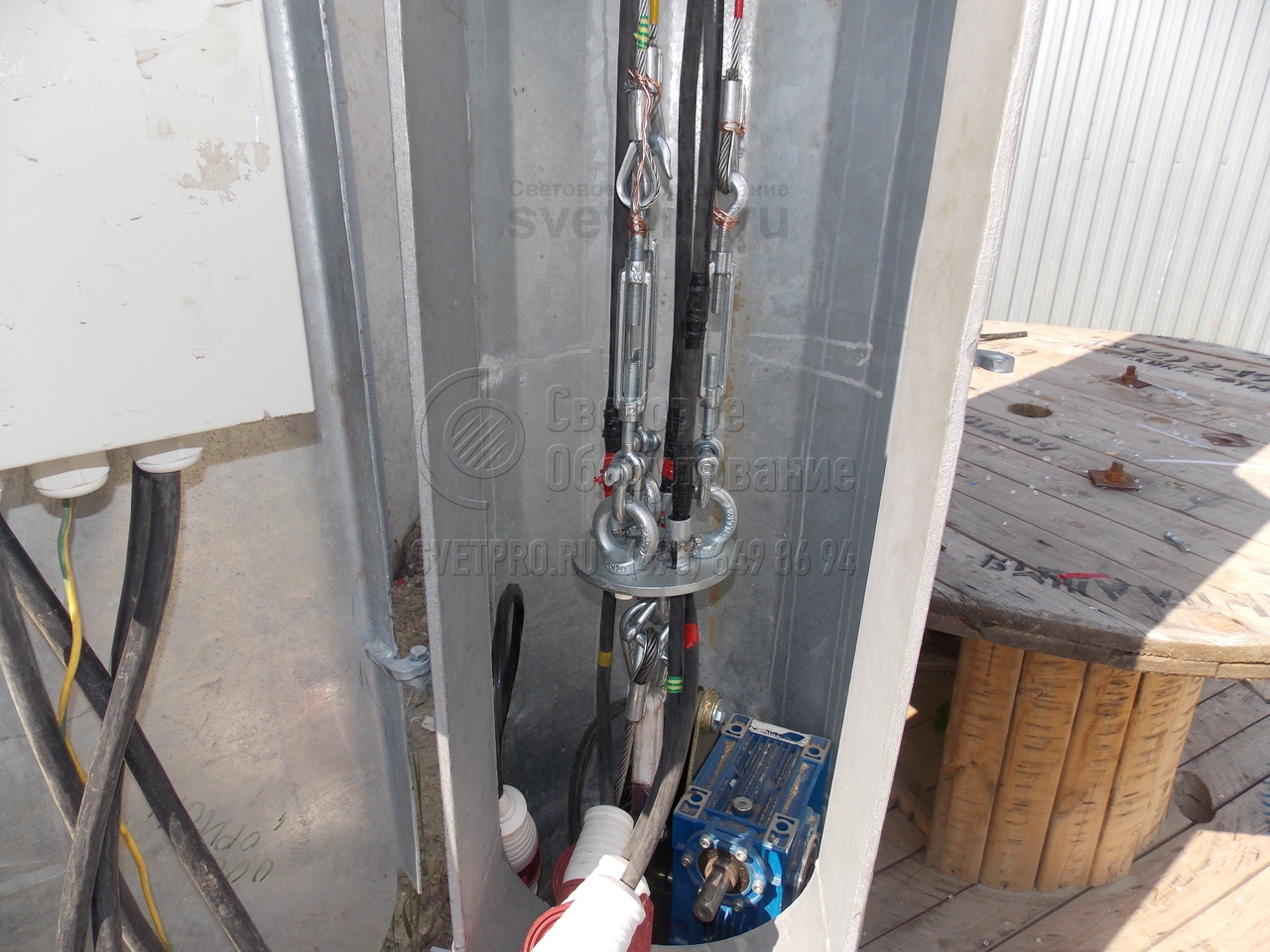

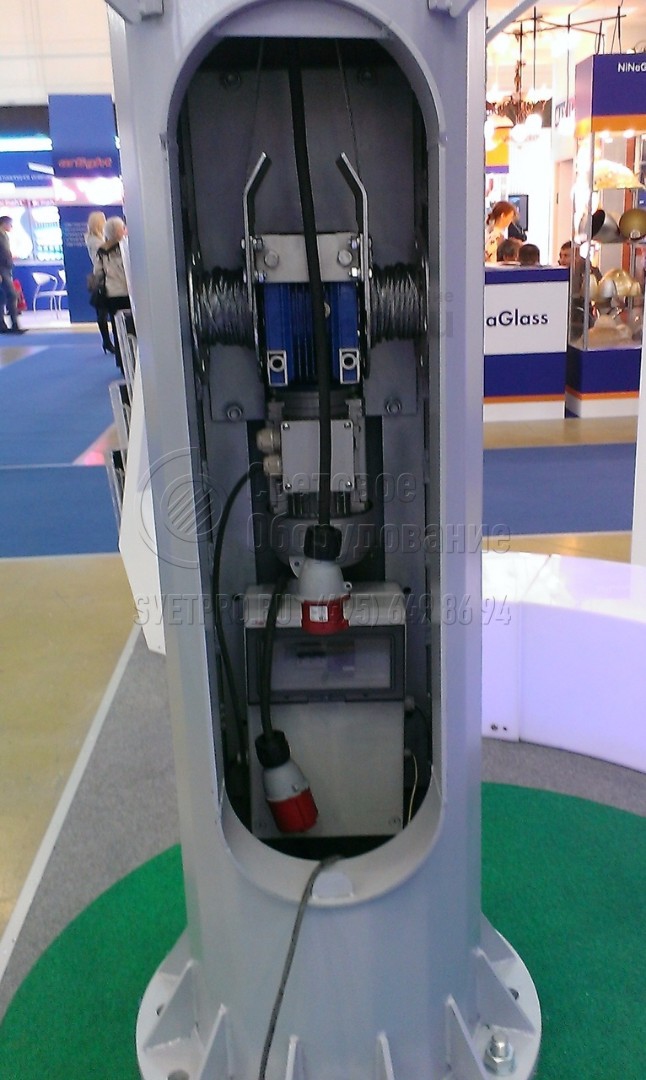

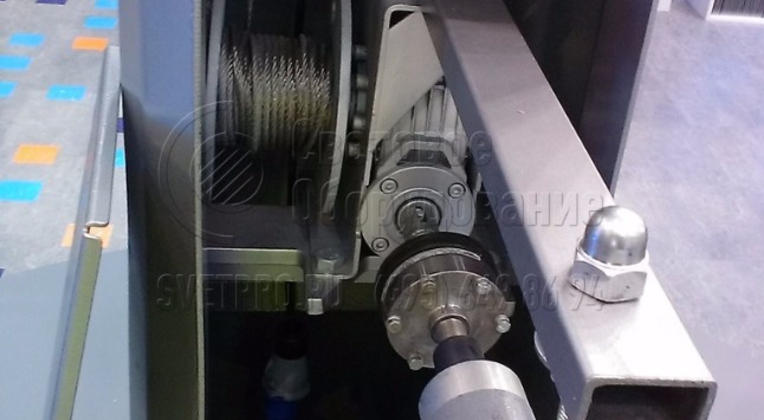

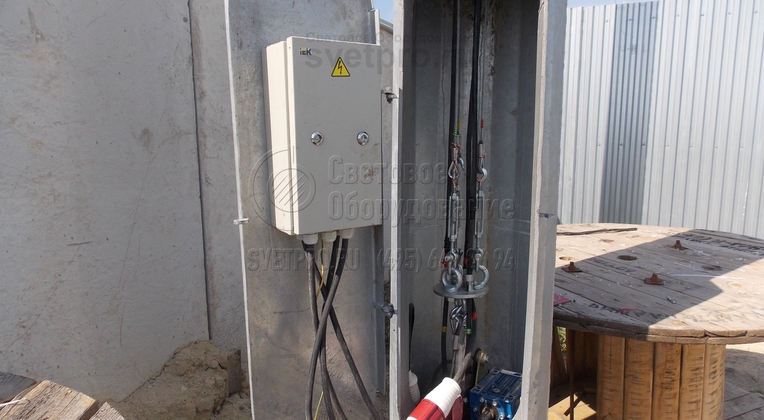

Нижняя часть мачты

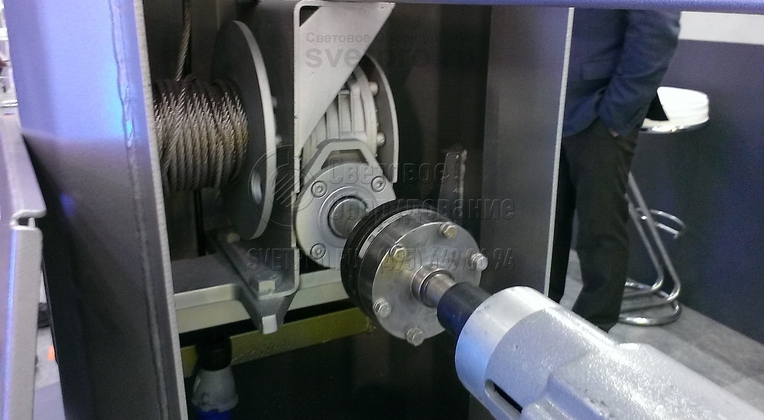

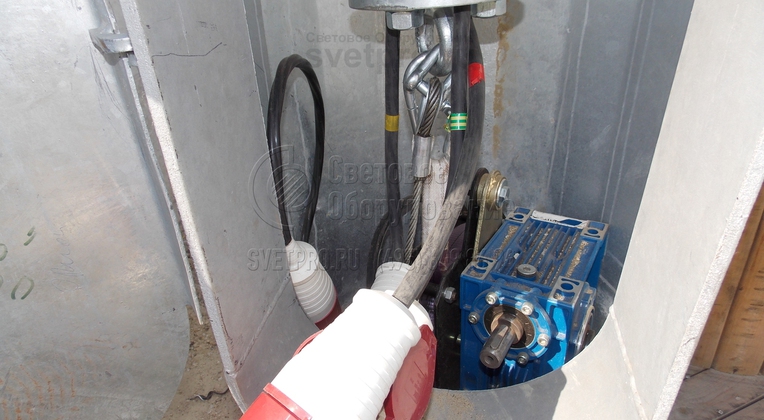

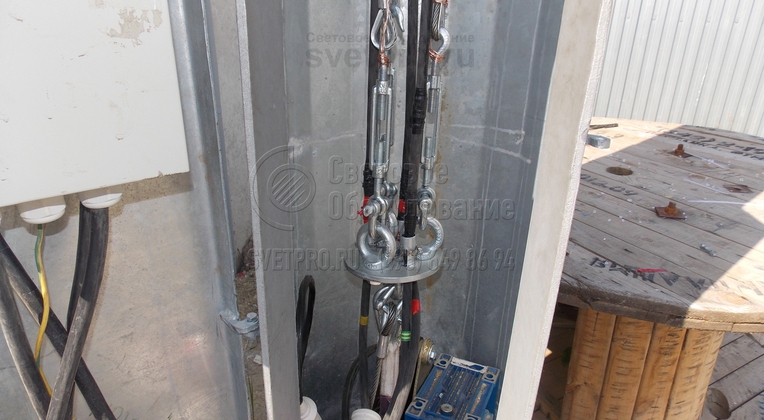

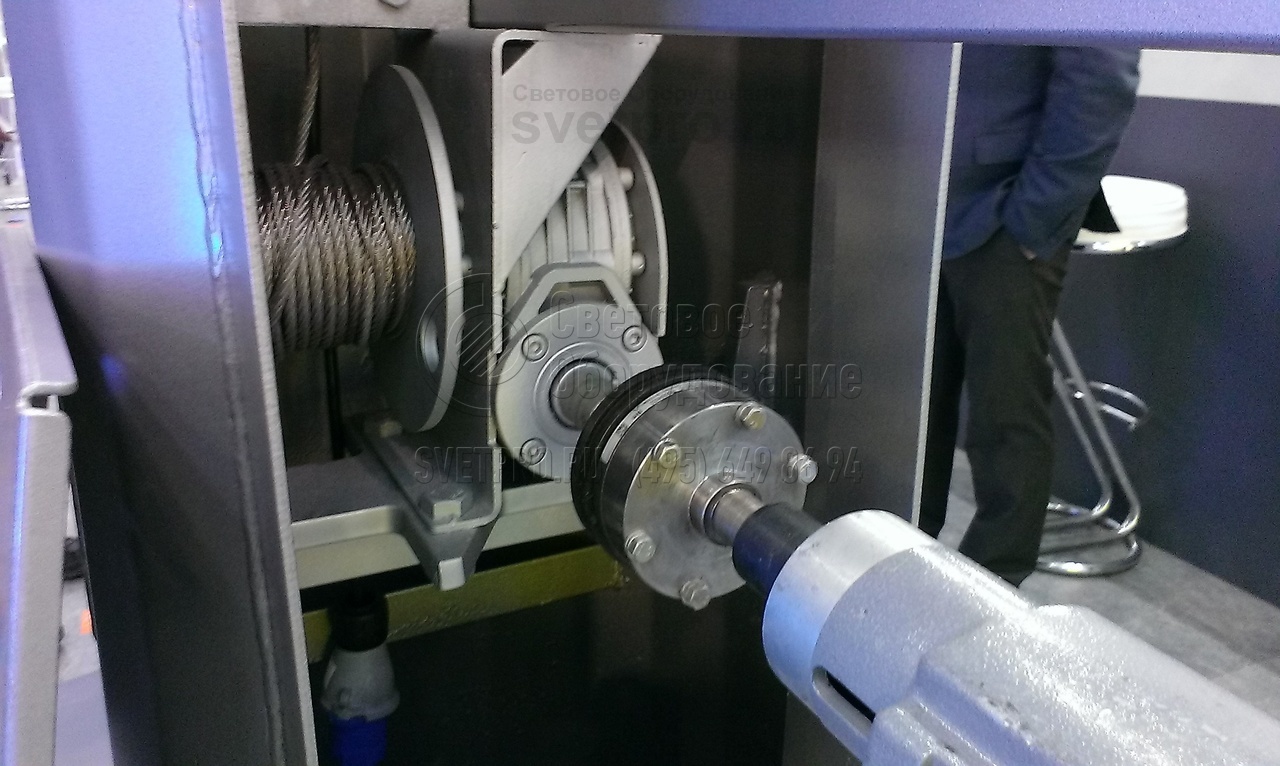

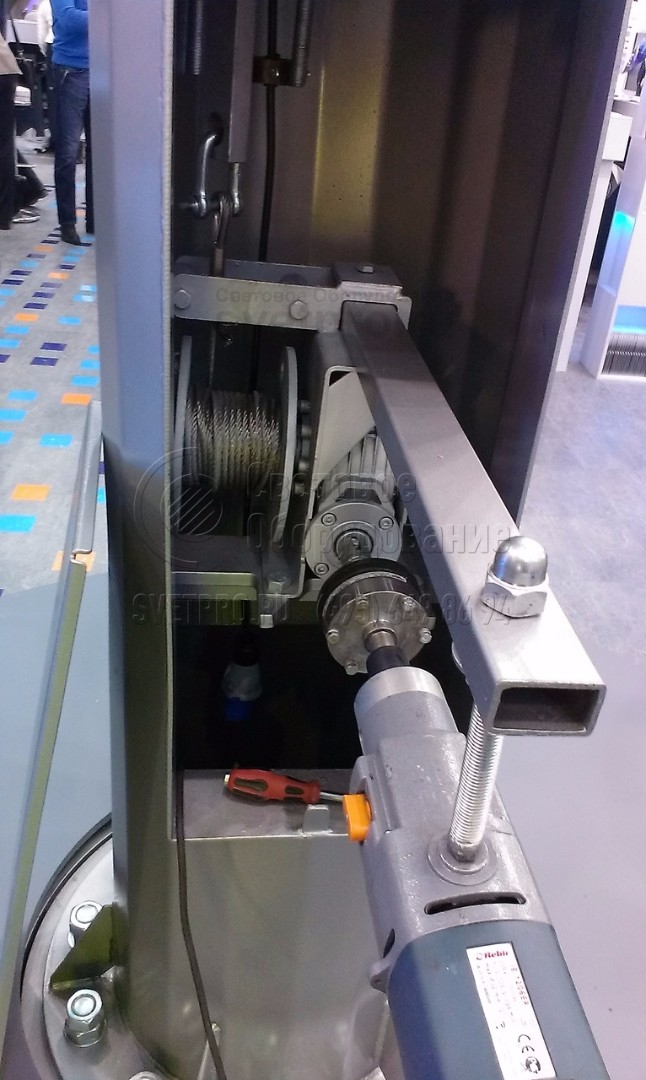

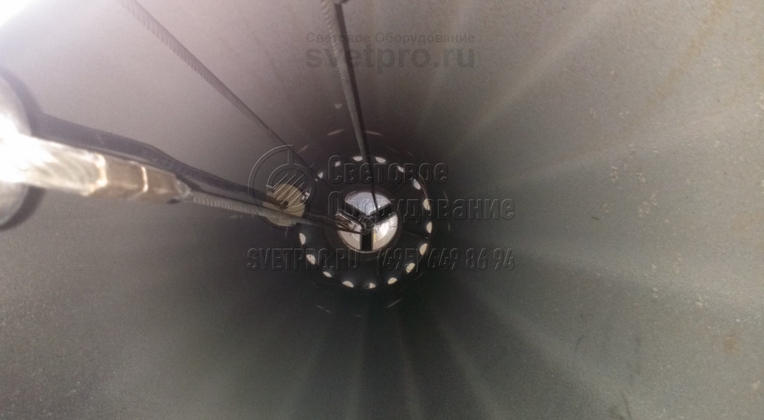

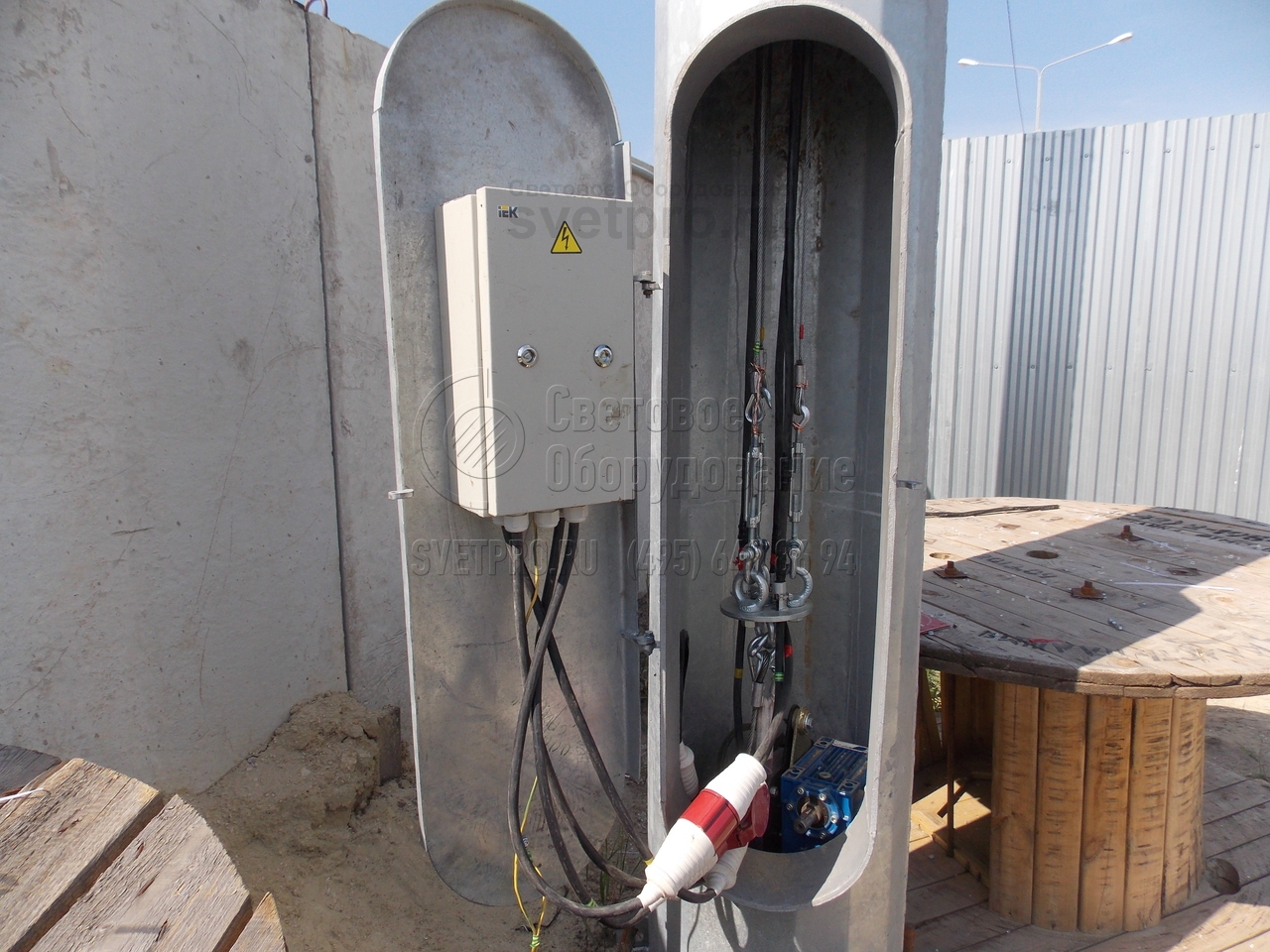

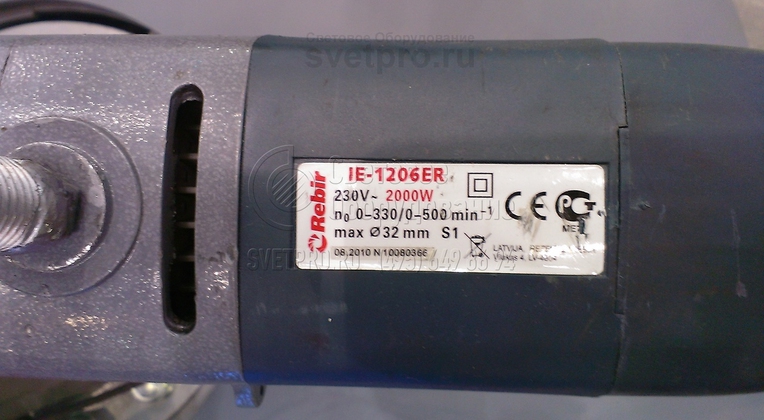

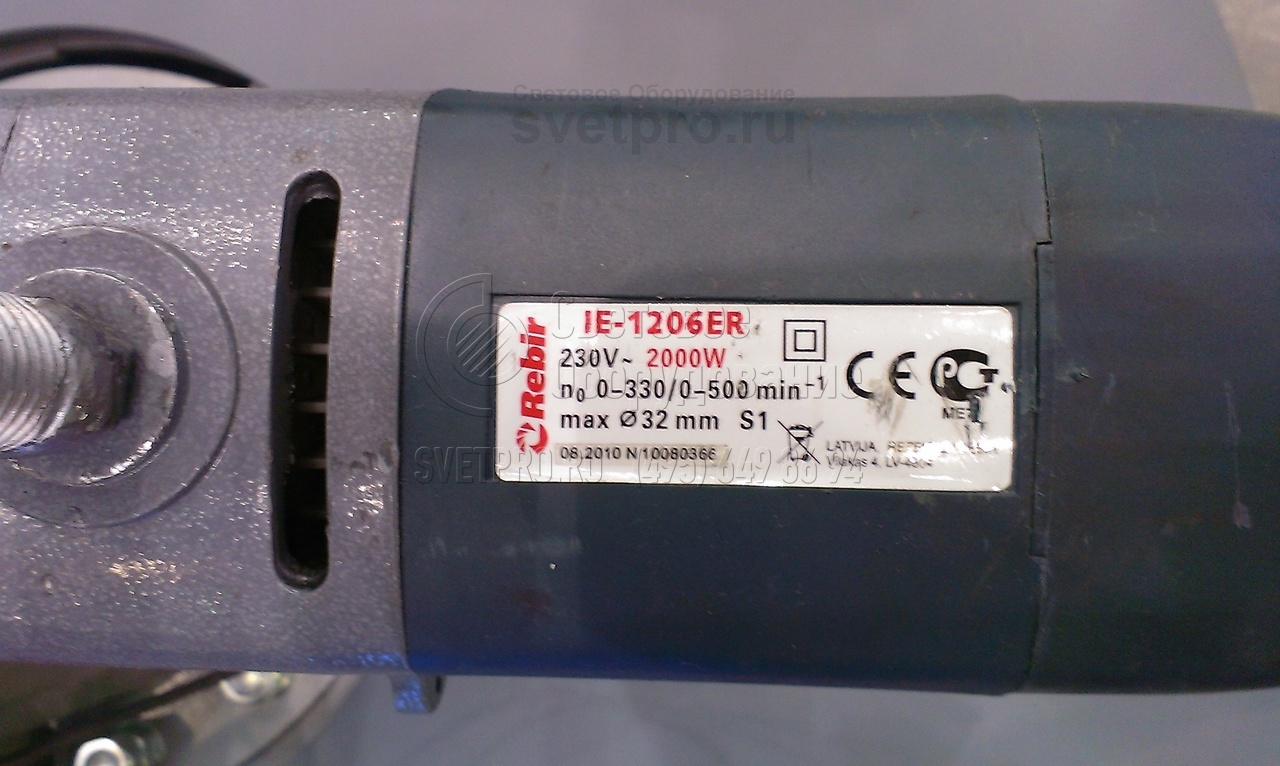

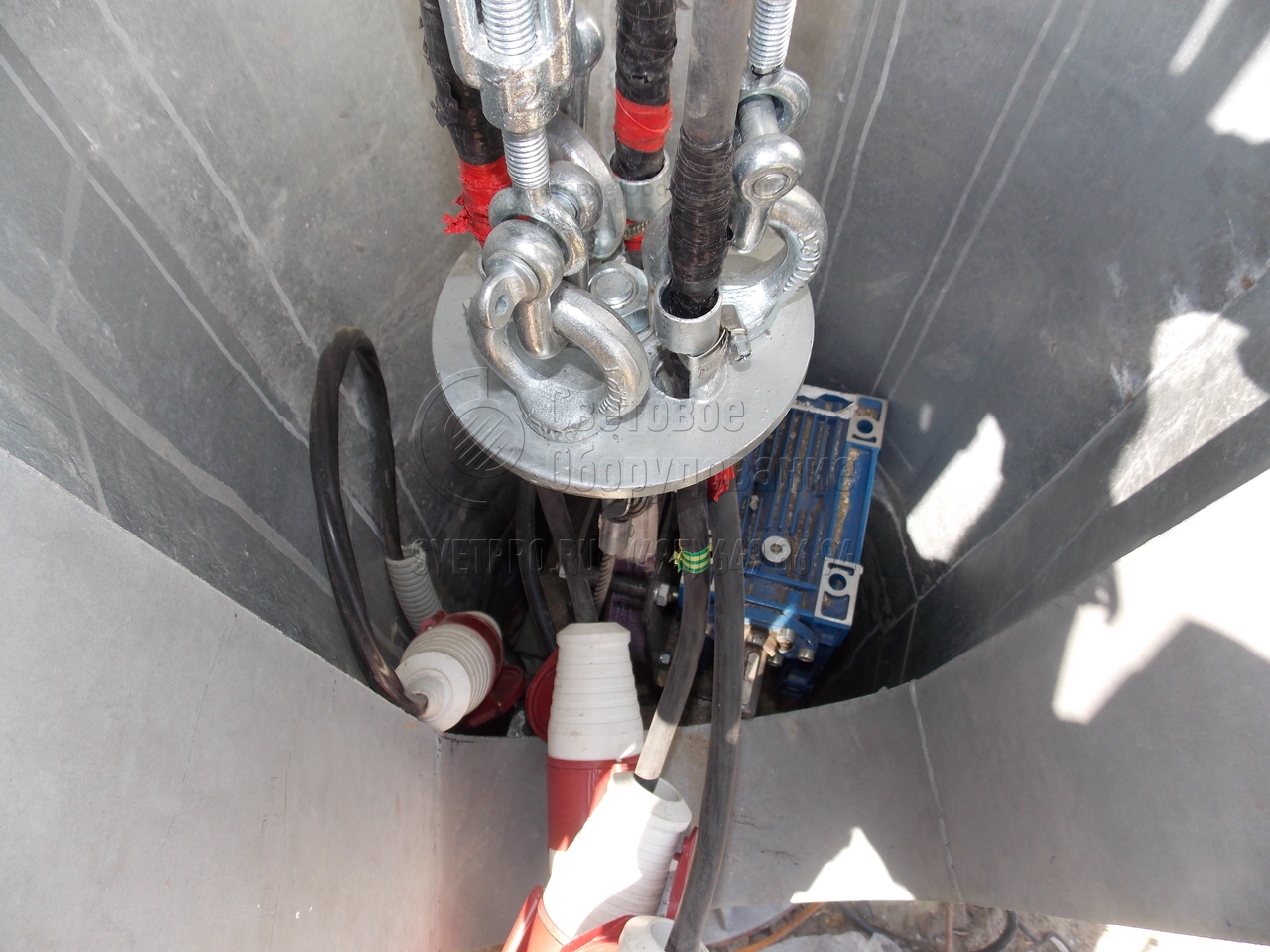

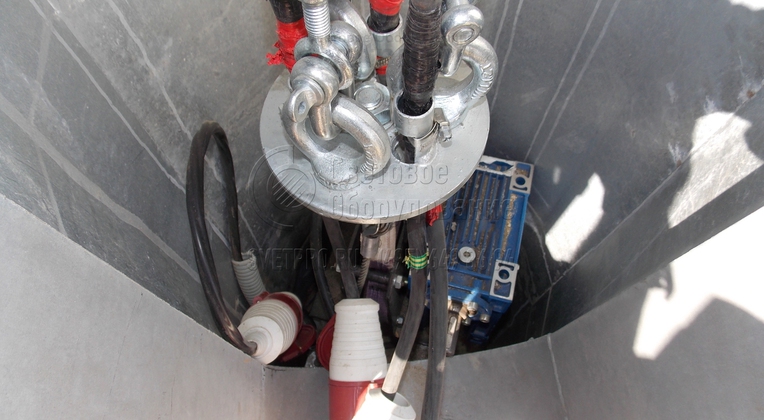

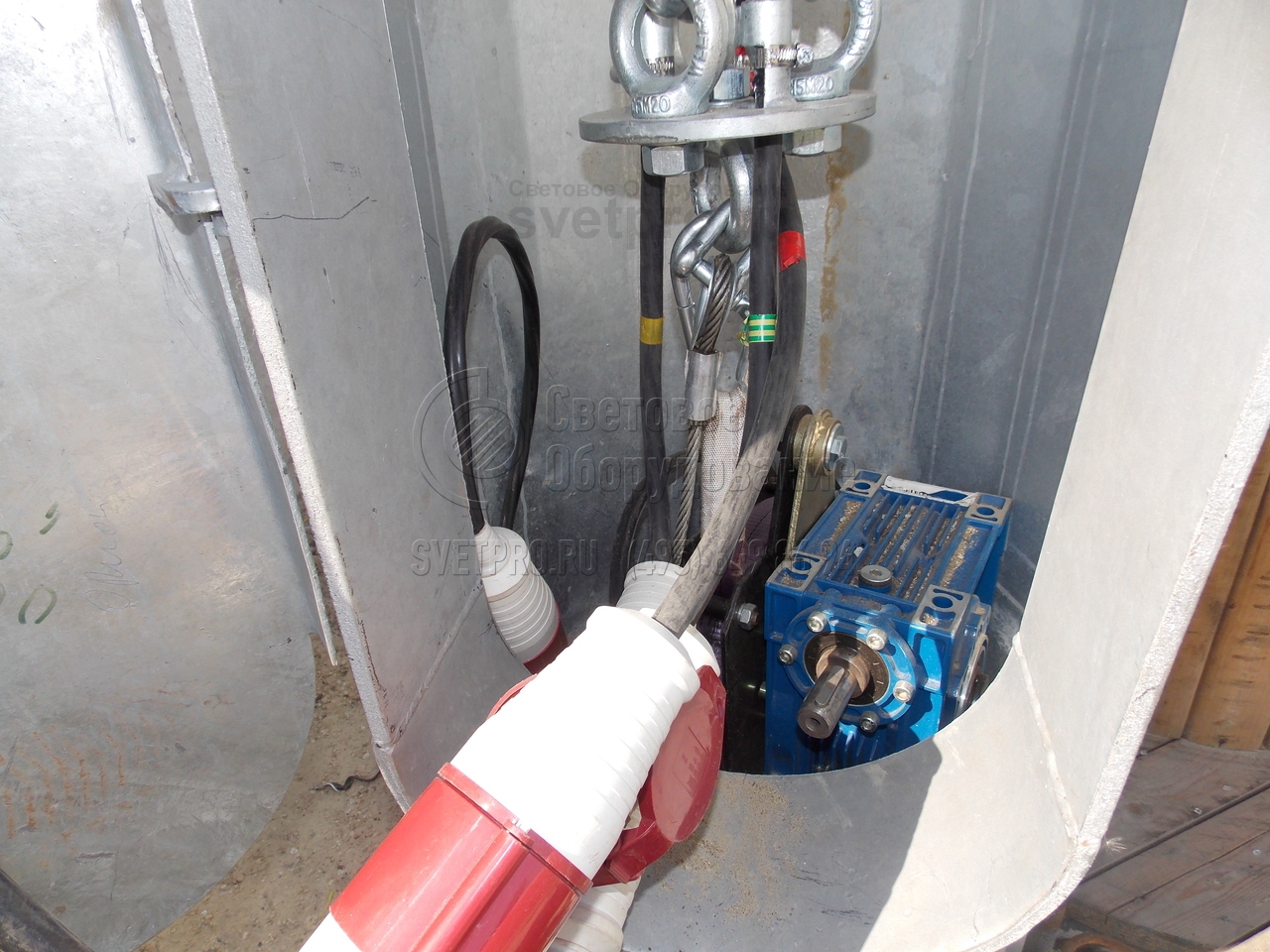

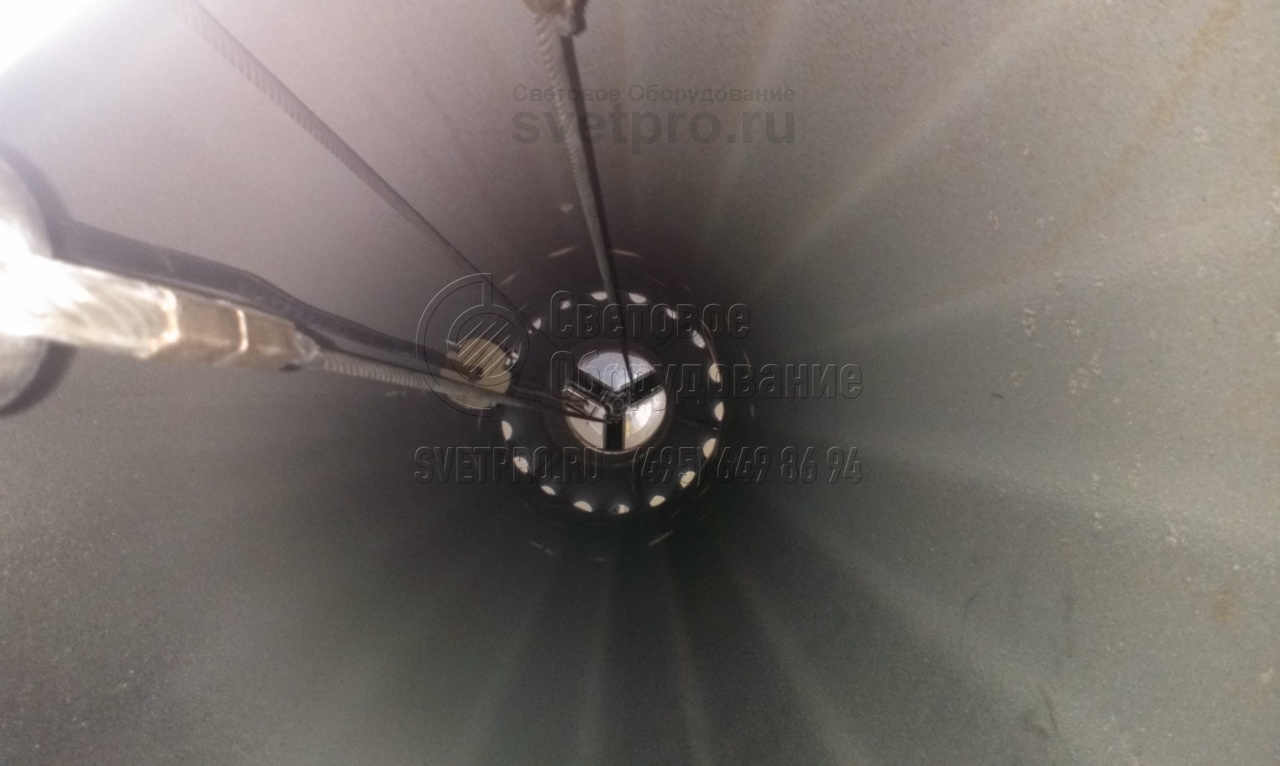

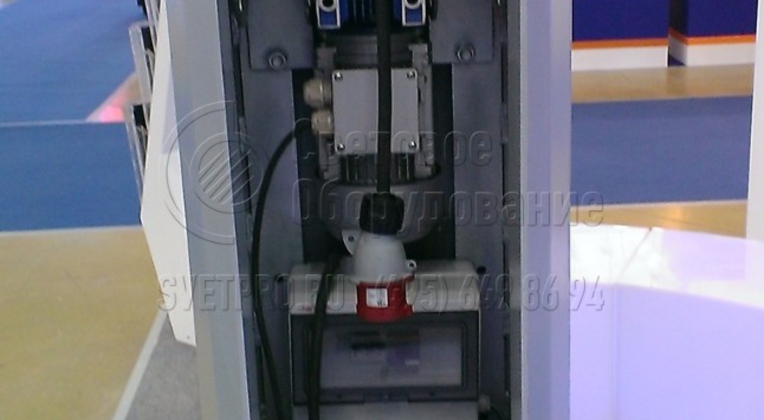

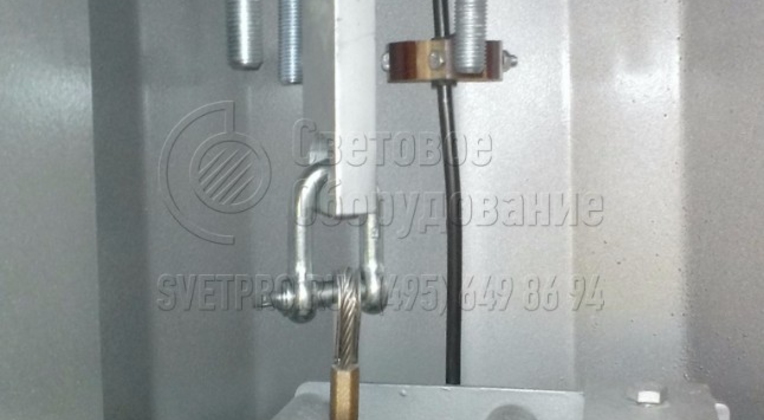

В нижней части мачты расположено оборудование, которое предназначено для управления спуском/подъемом мачты. В качестве устройства привода используется р(1уч)ная дрель со специальным переходником.
(1) – ствол мачты
(2) – разъем кабеля
(3) – кабель
(4) – блок фиксации тросов короны

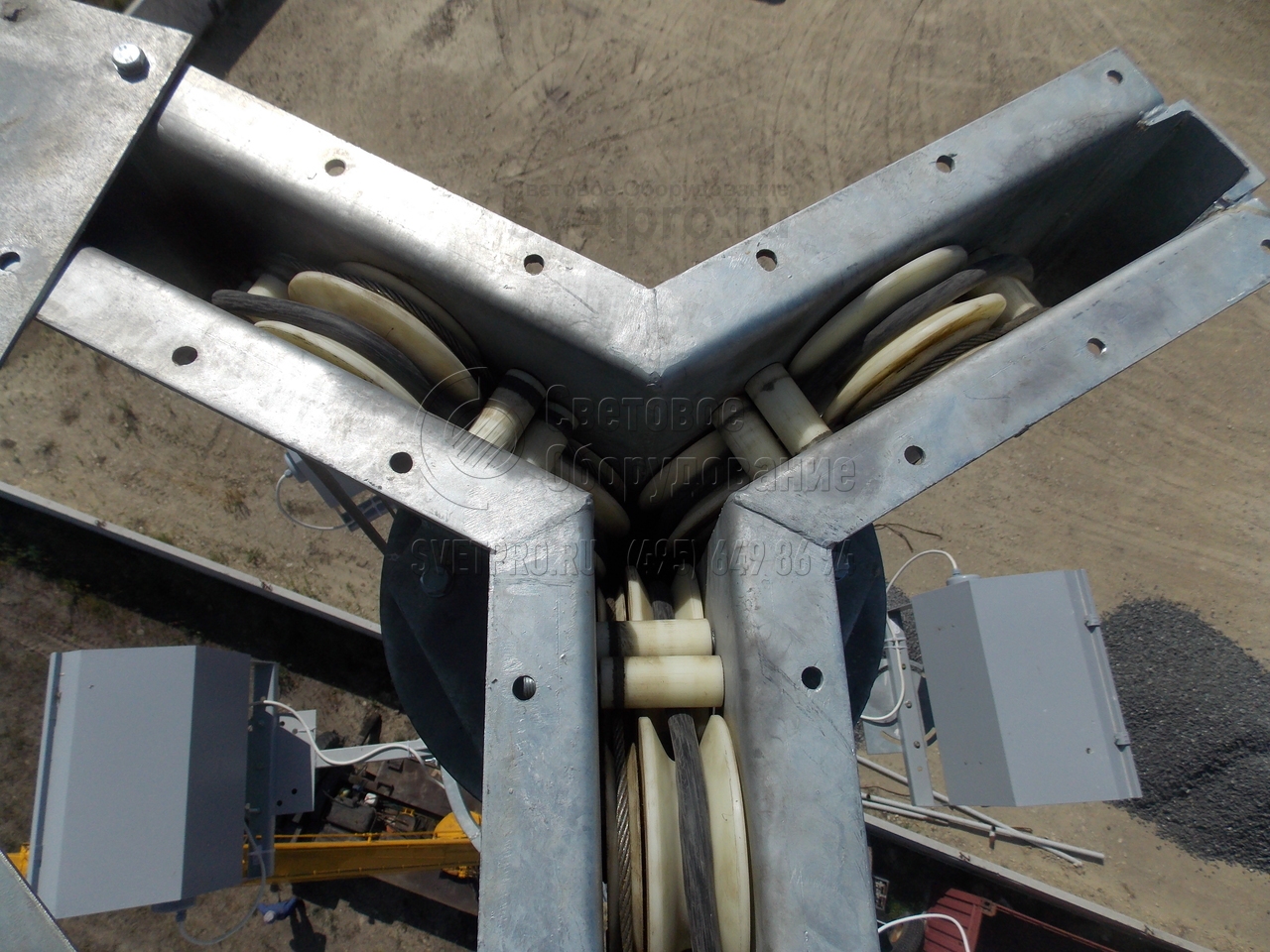

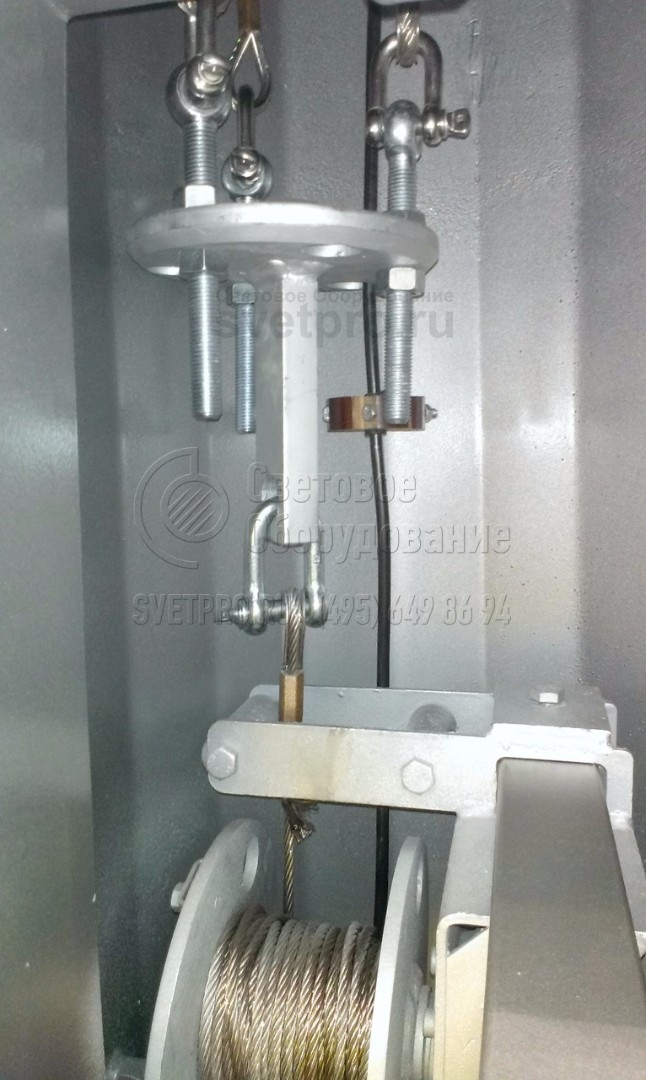

(5) – редуктор с центральным тросом
(6) – вводной щиток

Особенности конструкции

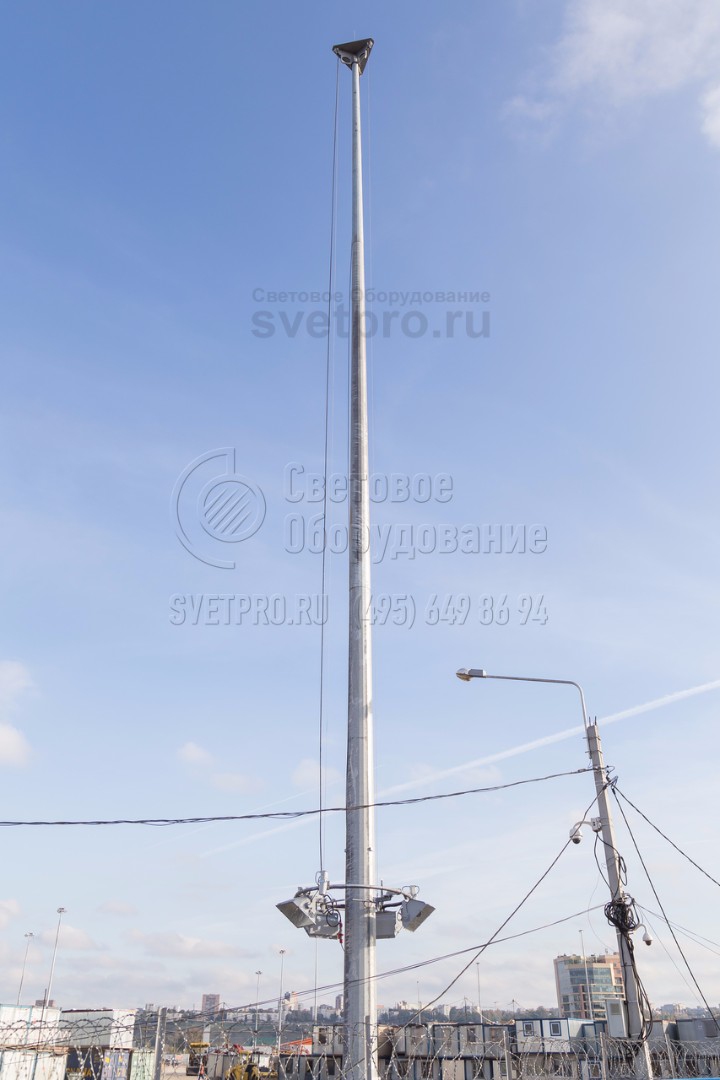

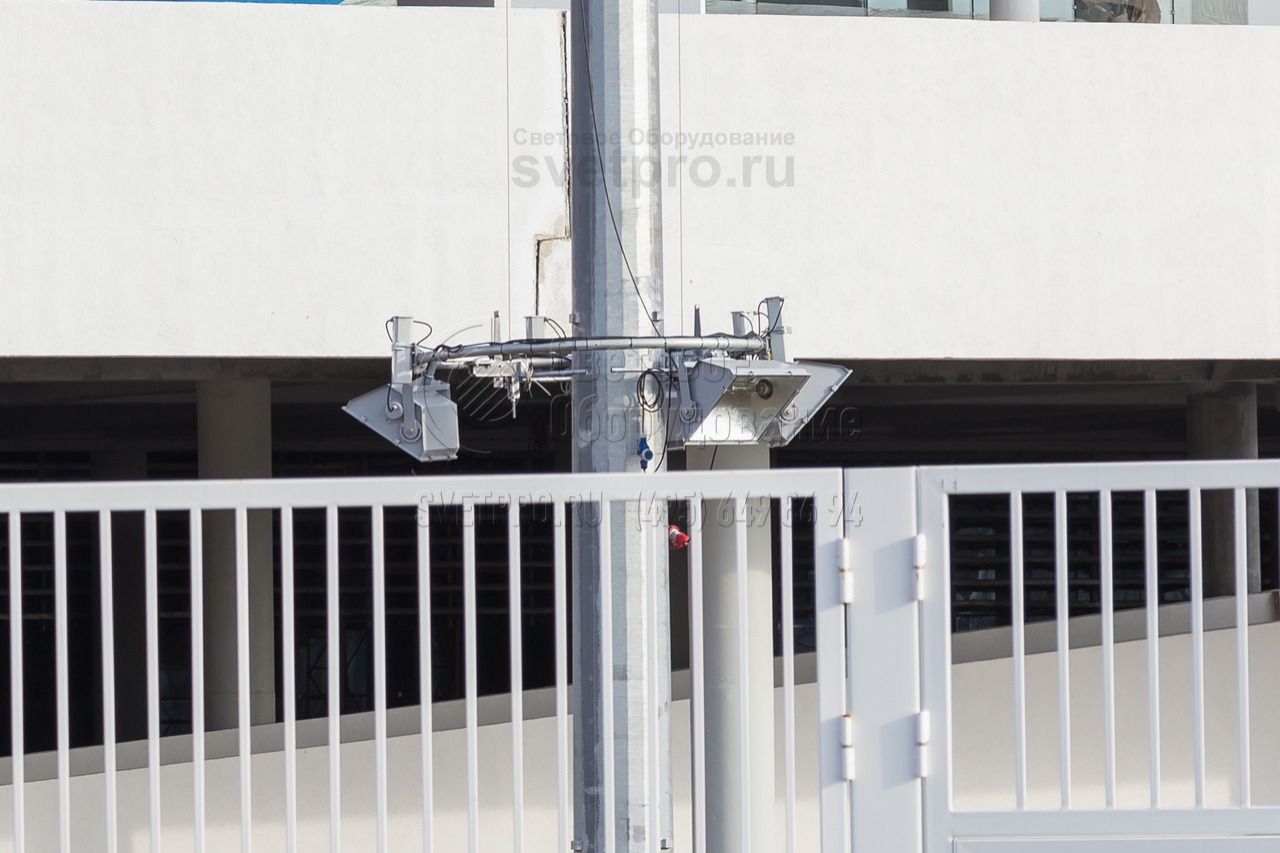

Мачты с мобильной короной не требуют специальной техники для обслуживания установленного на них оборудования. За счет конструктивных особенностей рама с оборудованием опускается на удобную для обслуживания высоту (1,5-2 м над поверхностью земли). Мачты могут иметь высоту ствола от 16 до 50 м и предназначены для установки до 12-ти прожекторов. Стандартное электрооборудование мачт позволяет организовать до трех независимых режимов работы осветительного оборудования.
Мачты МГФ-М представляют собой металлические конструкции, состоящие из ствола с размещенным на нем блоком оголовка, расположенного в верхней части ствола. Оголовок укомплектован спускаемой рамой короны диметром от 1 до 2,4 м, снабженной механизмом жесткой фиксации в рабочем положении. Спускаемая рама предназначена для размещения светотехнического оборудования (прожекторов, огней ЗОМ, блоков ПРА). Геометрические характеристики рамы рассчитываются в зависимости от количества устанавливаемого оборудования и его ориентации. Для обеспечения спуска рамы используется лебедка грузоподъемностью от 250 до 800 кг. Лебедка расположена в основании мачты, и ее грузоподъемность определяется при проектировании. Стандартно в состав поставки мачт входит комплект электрооборудования, предназначенный для подключения прожекторов.
Комплект состоит из:

  • вводного щитка с автоматическими выключателями, предназначенного для подключения ко внешним питающим кабелям. Щиток устанавливается в нижней секции ствола;
  • кабеля силового, предназначенного для передачи электроэнергии к распределительной коробке. Кабель оснащен разъемами, что позволяет отсоединить его от вводного щитка и обеспечить спуск-подъем спускаемой рамы с прожекторами;
  • распределительной коробки, установленной на спускаемой раме и предназначенной для распределения энергии по прожекторам.

фото с объектов

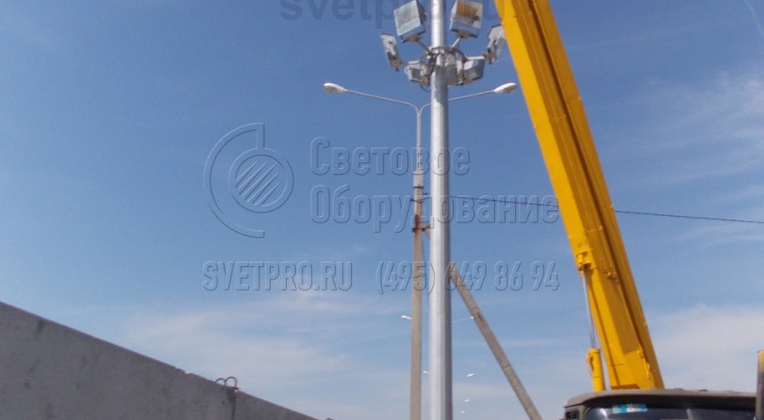

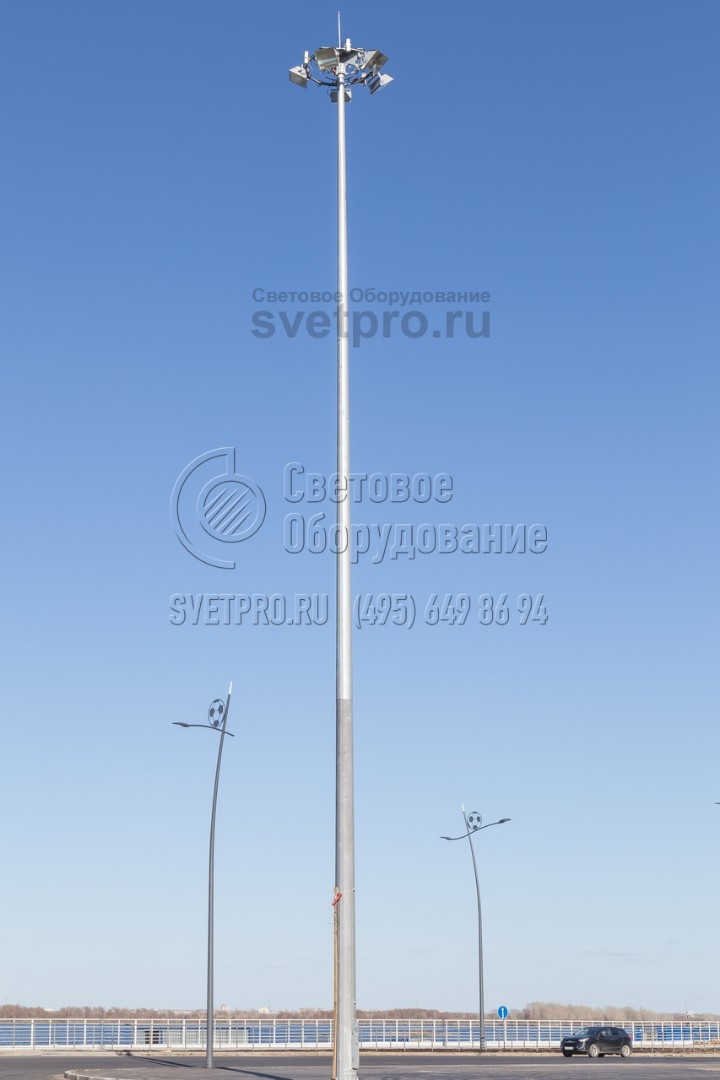

Фотогалерея

Похожие товары

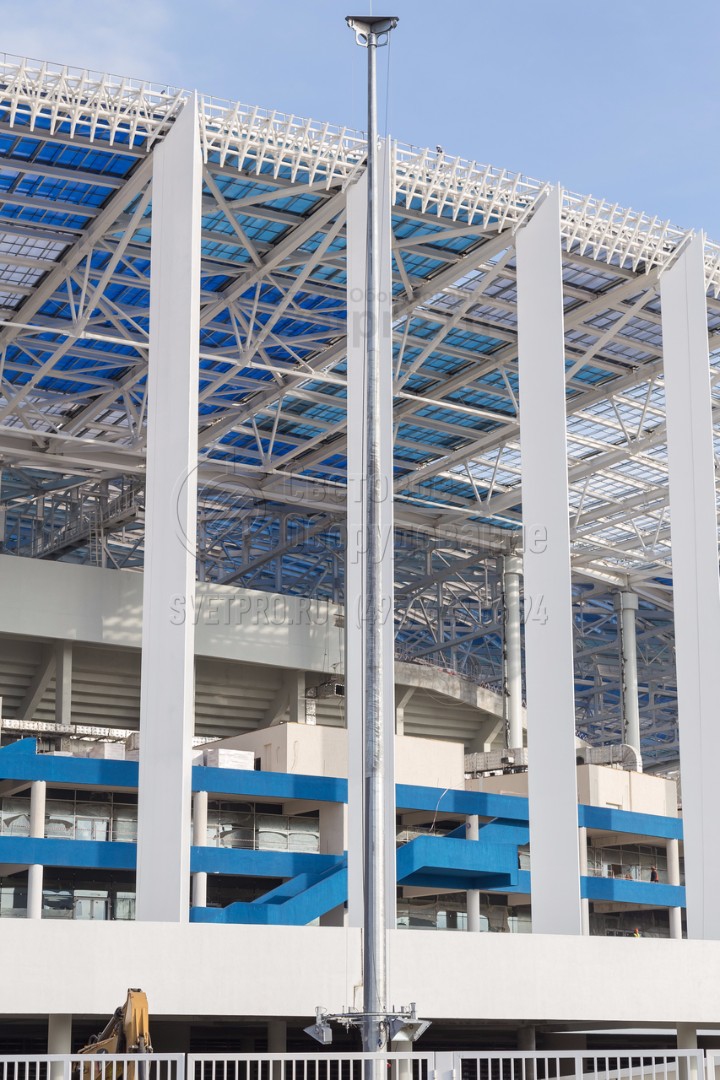

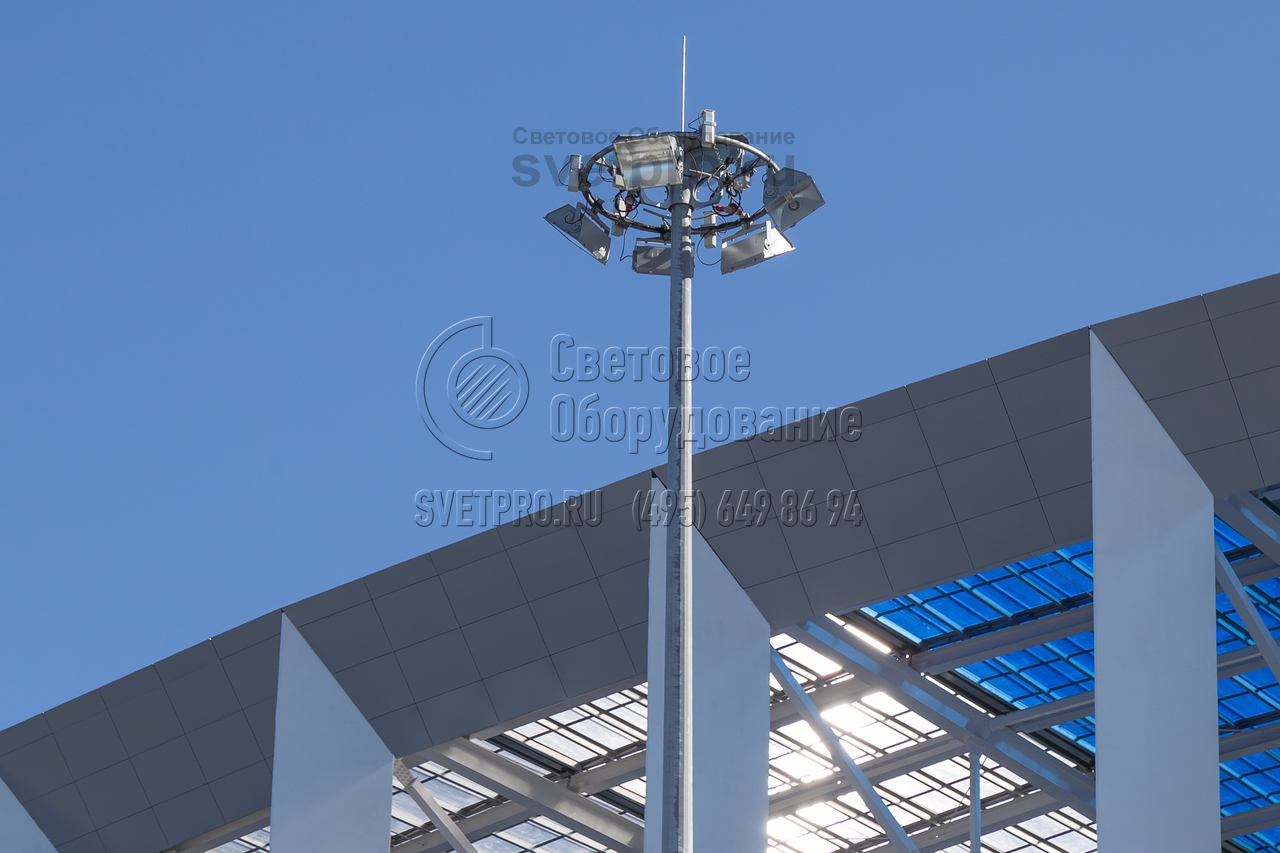

Мачты с мобильной короной на объектах
