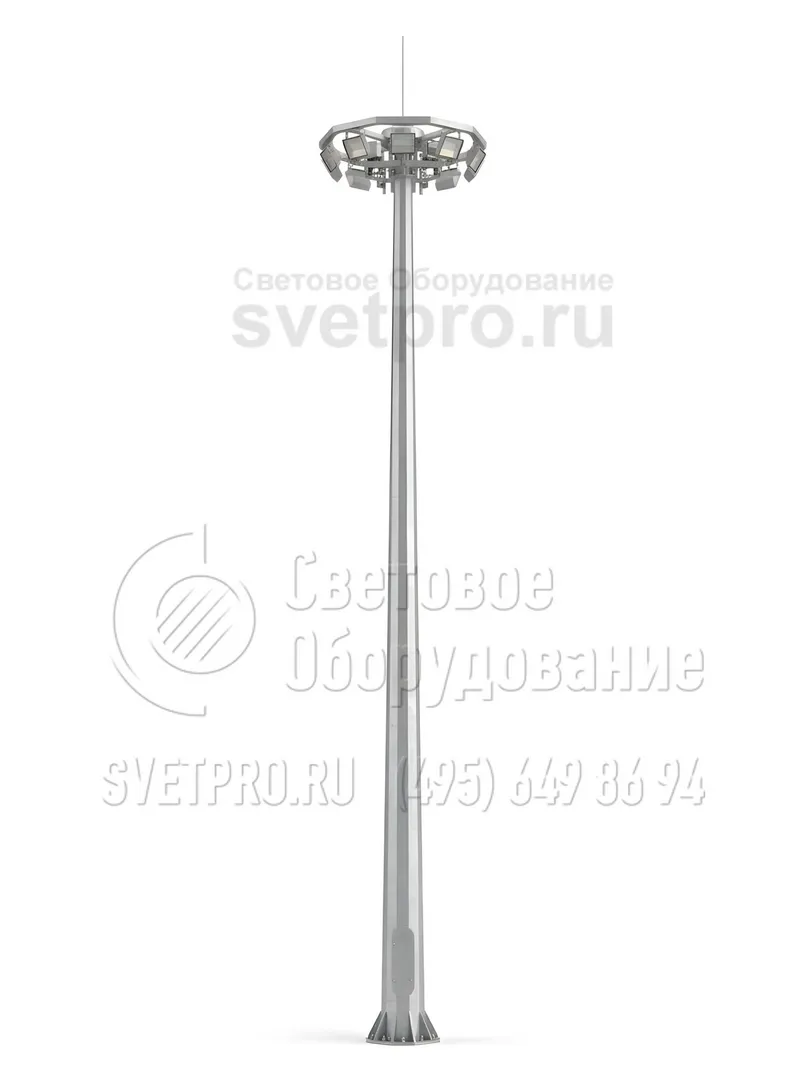

ВМО Высокомачтовые опоры с мобильной короной

Главная > Каталог продукции > Стальные опоры и мачты > Мачты прожекторные > ВМО Высокомачтовые опоры с мобильной короной
Область применения:

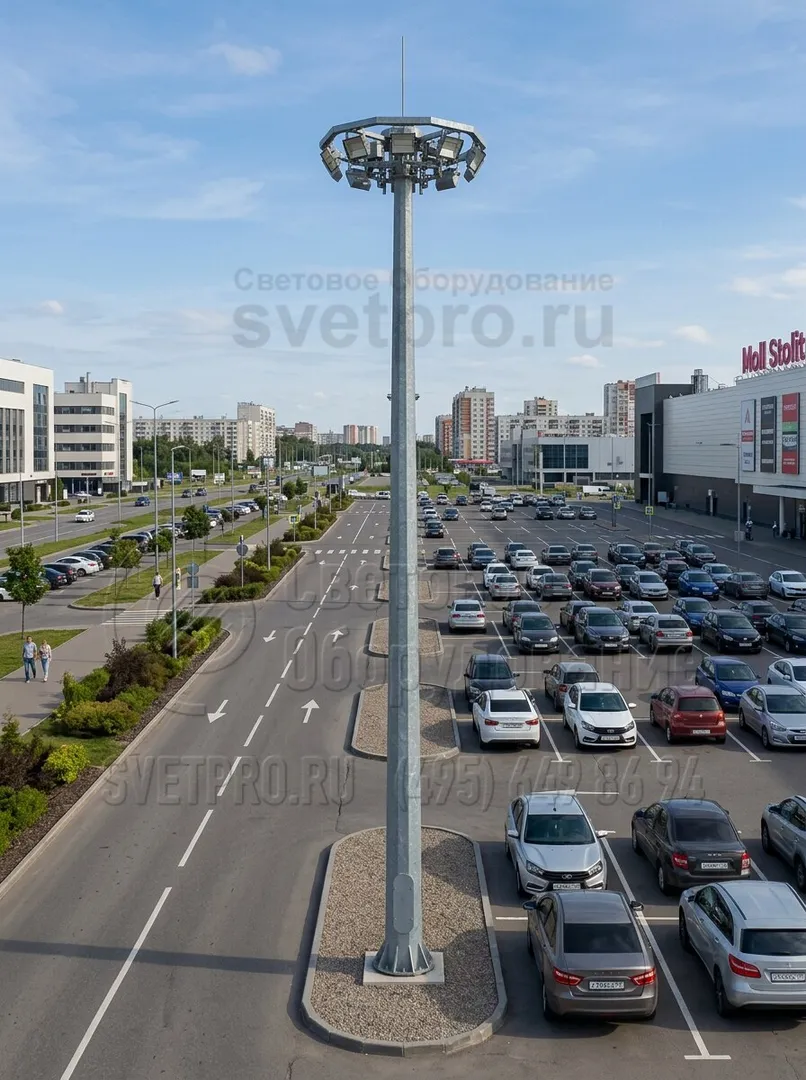

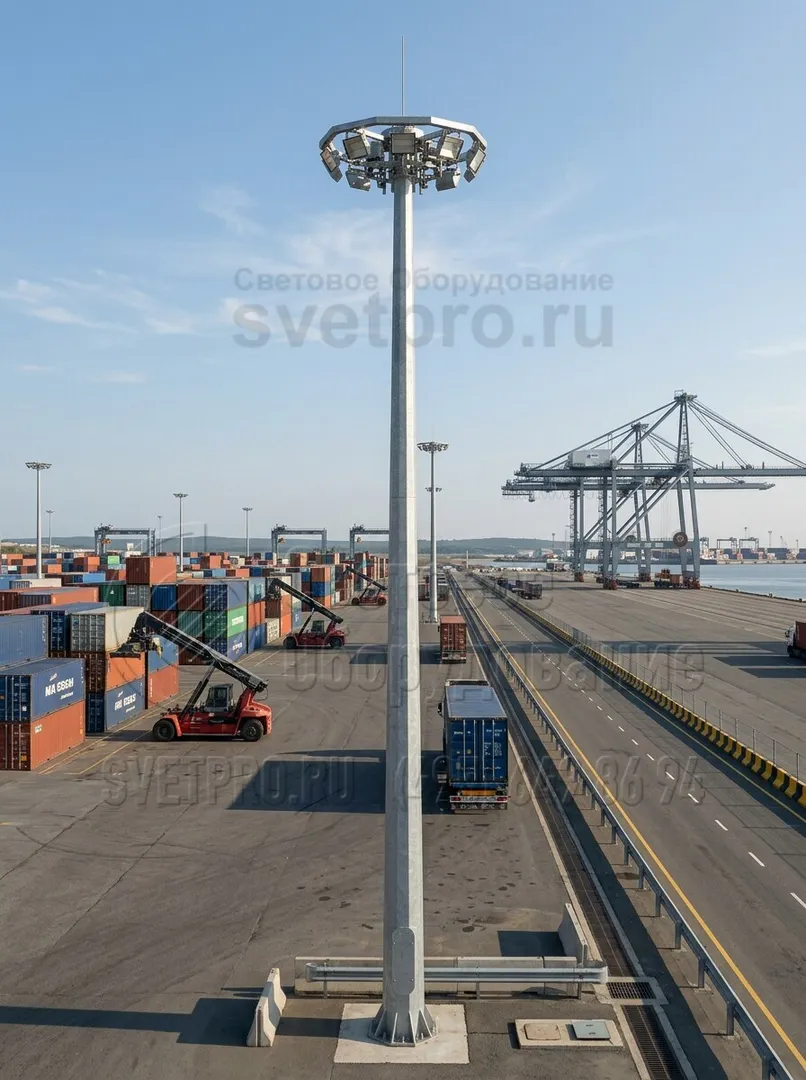

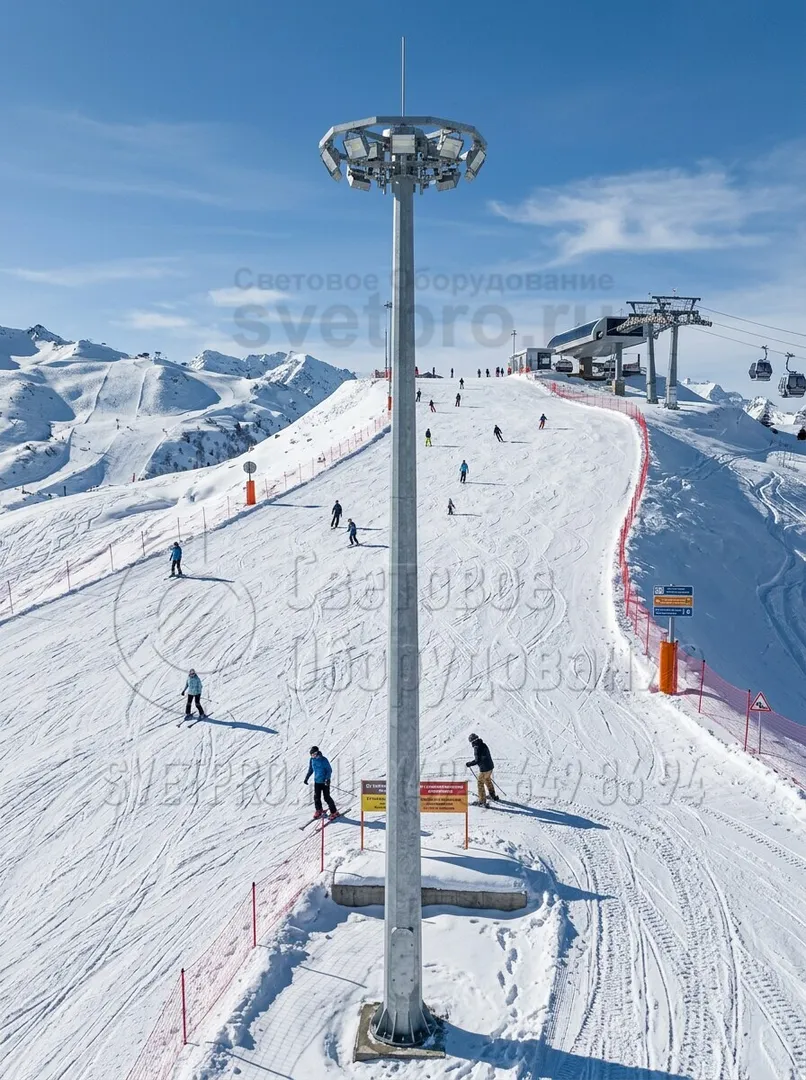

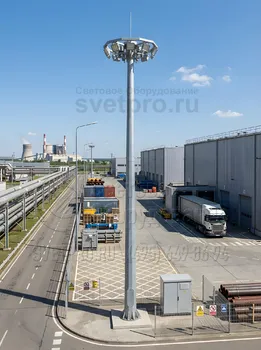

  • Освещение автомагистралей и автомобильных развязок, больших открытых пространств, площадей, аэропортов, портов, железнодорожных (сортировочных) станций, автостоянок, промышленных территорий, горнолыжных склонов и спортивных площадок.
Назначение:
  • Мачты прожекторные
Покрытие (фильтр): Горячее цинкование
Покрытие: Горячее цинкование
Артикул производителя: ВМО-Н/Х
Количество секций: 2-4
Количество световых приборов: 6
Установка: На фундамент
Количество крепежный отверстий: 8
Материал: Листовая сталь
Размер фланца: 640-820 мм
Нижний диаметр: 450-600 мм
Верхний диаметр: 150 мм
Вес: 620-2080 кг
Высота: 16-35 м
Форма опоры: Граненая

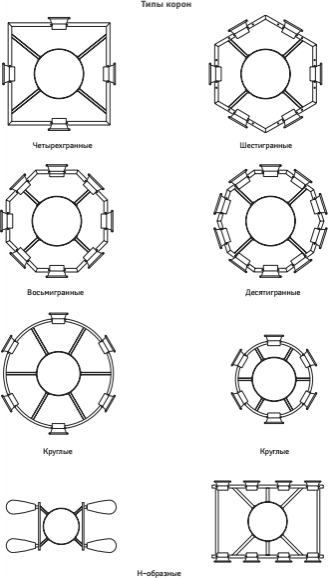

Тип короны: Мобильная
Подвод кабеля: Низ
Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Возможна установка "под ключ"

как выбрать опору?

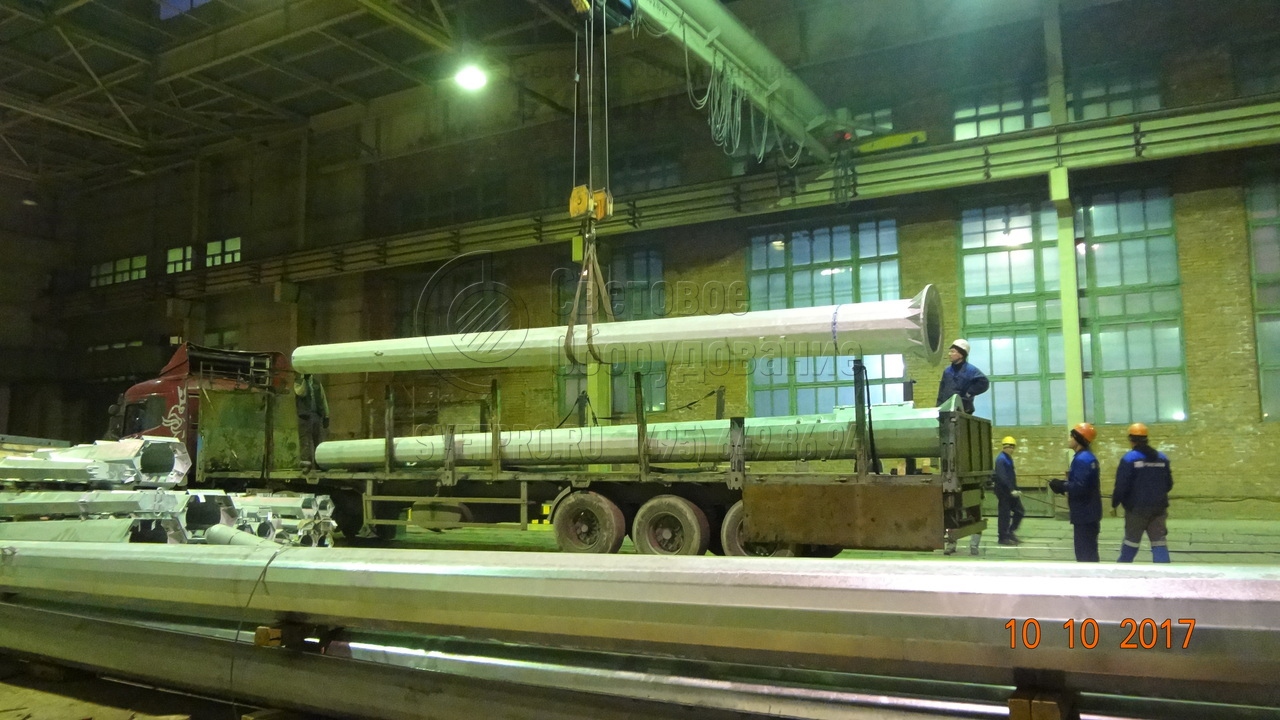

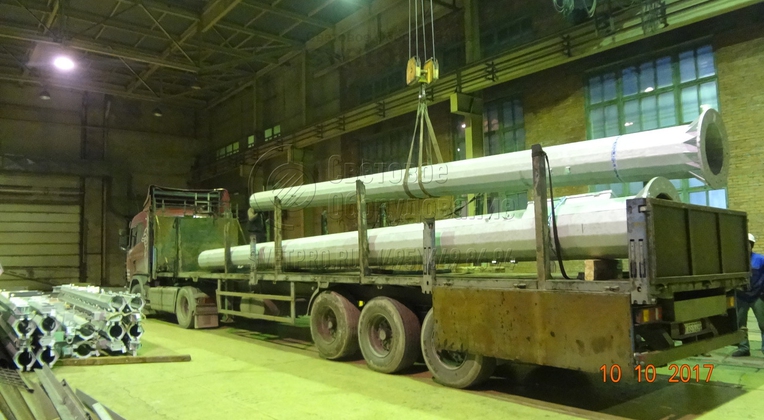

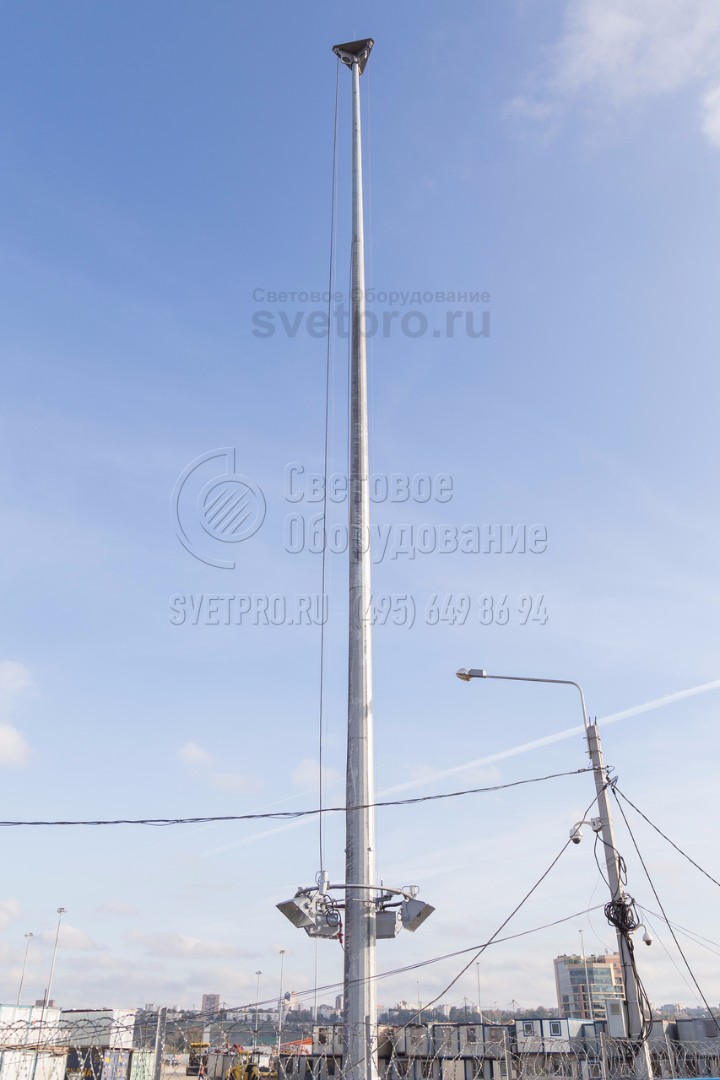

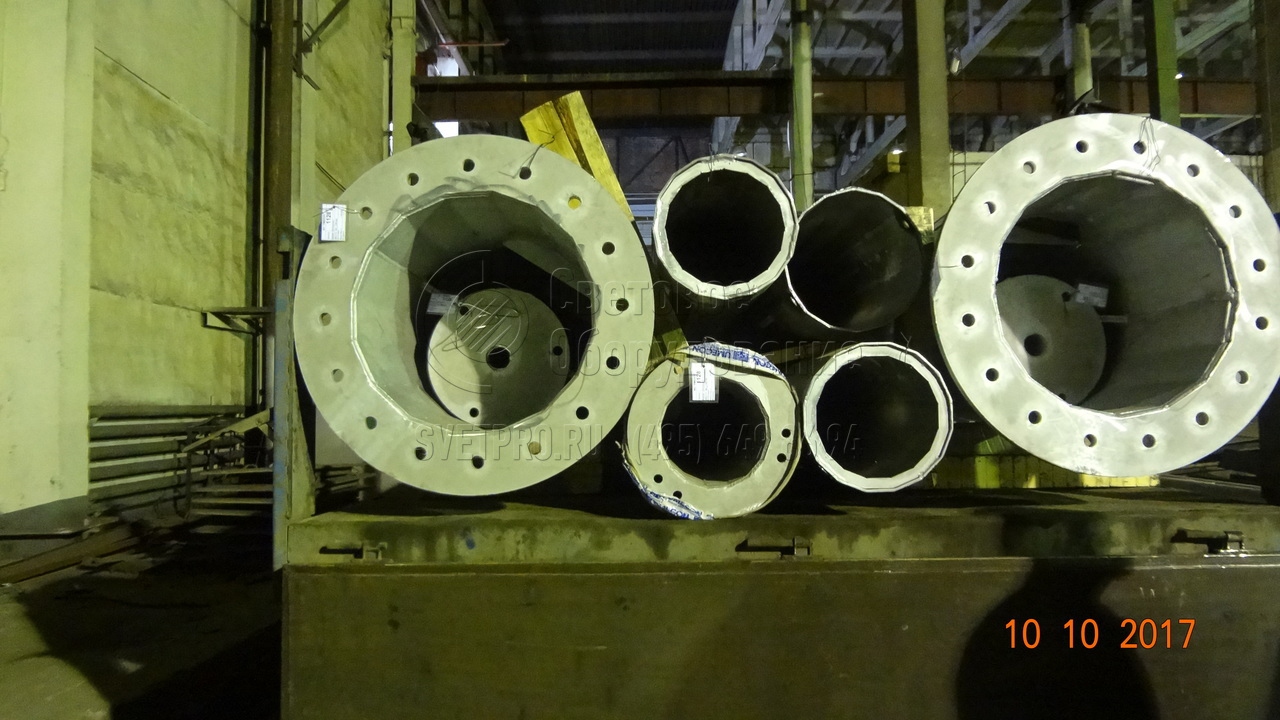

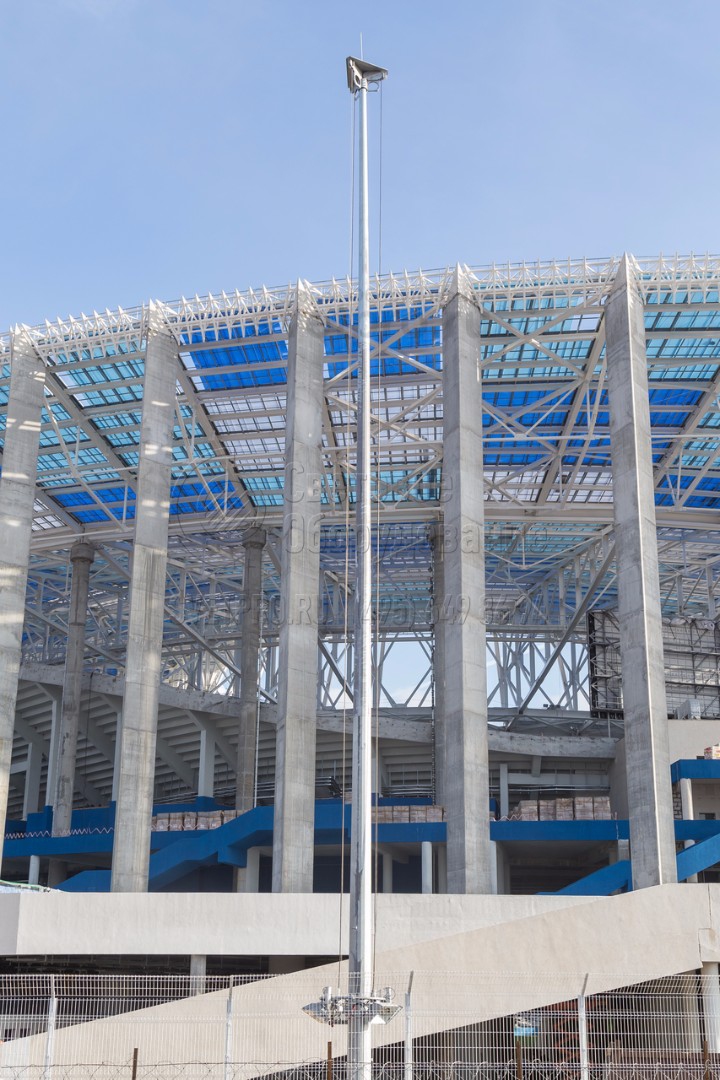

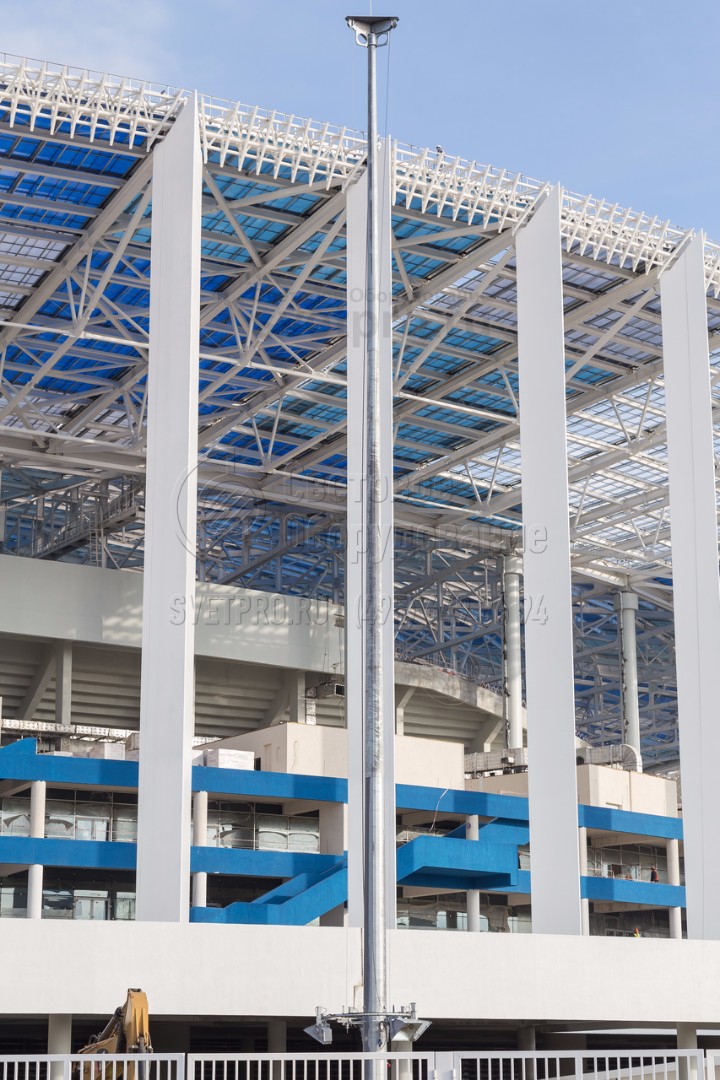

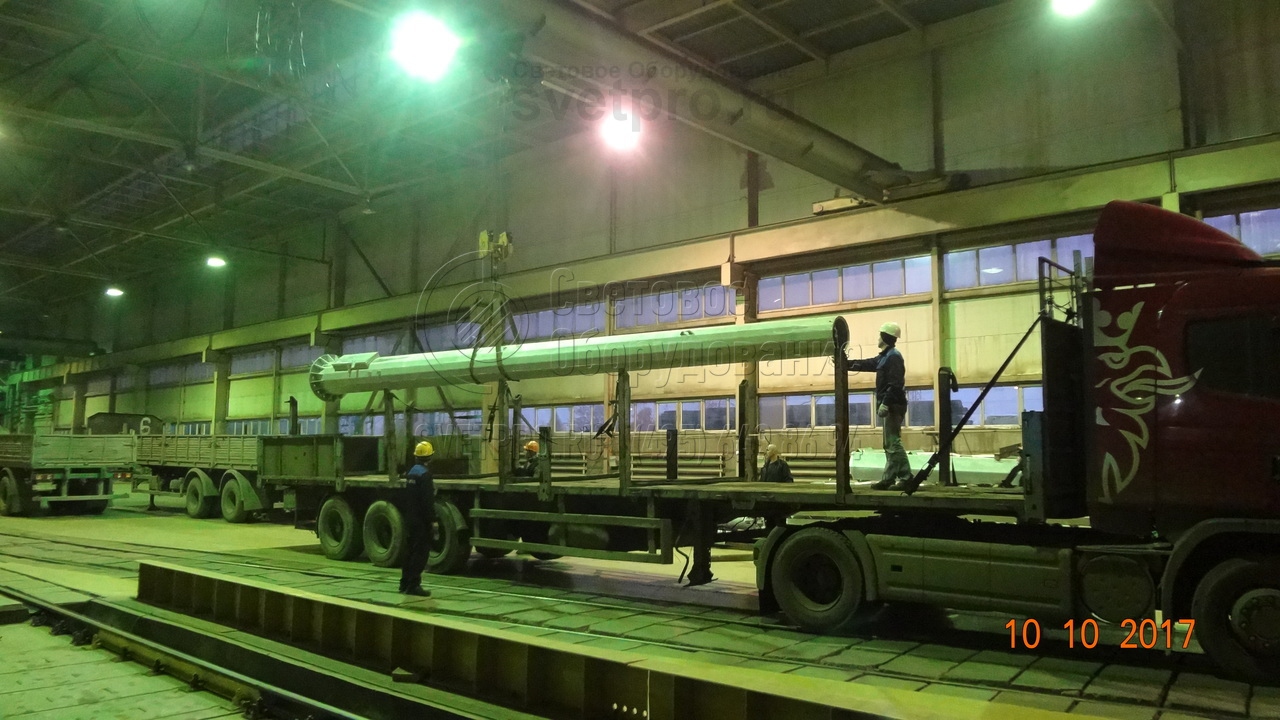

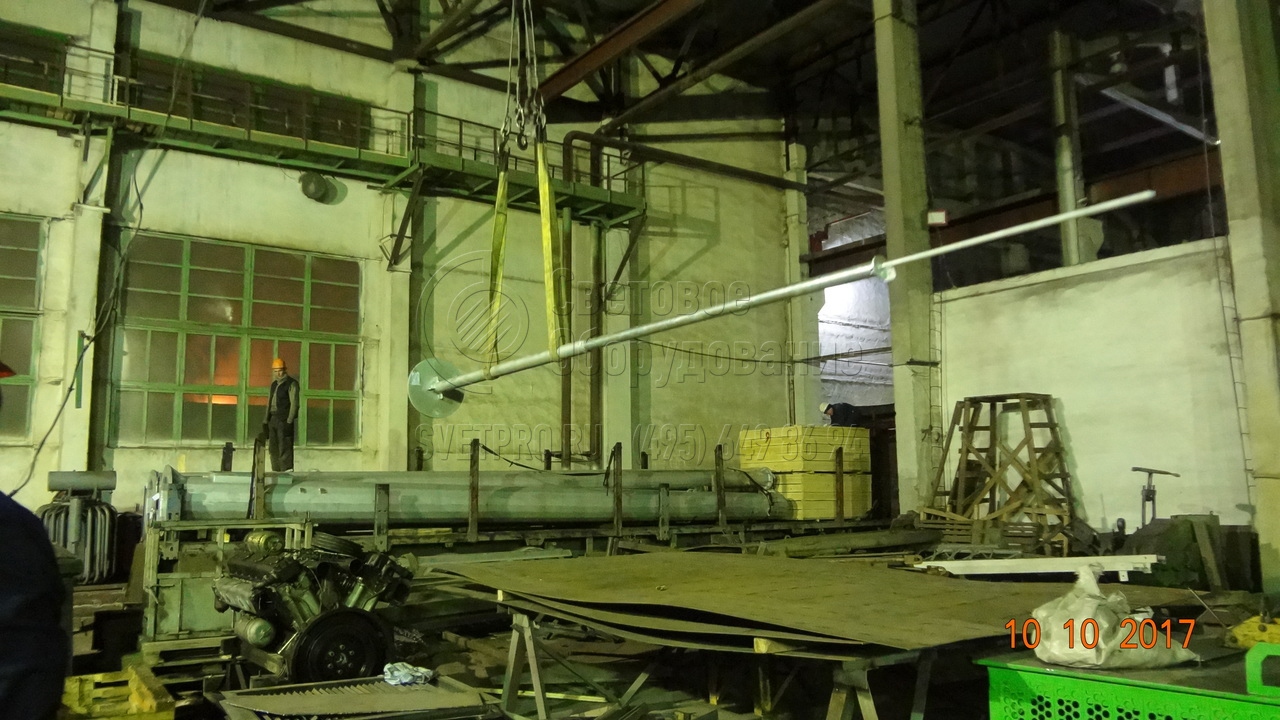

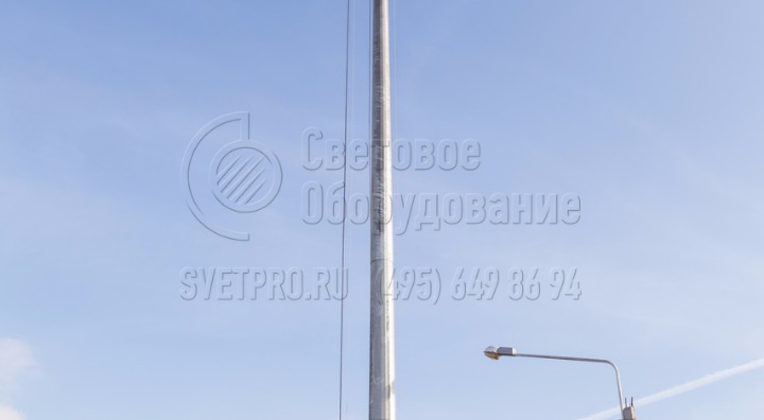

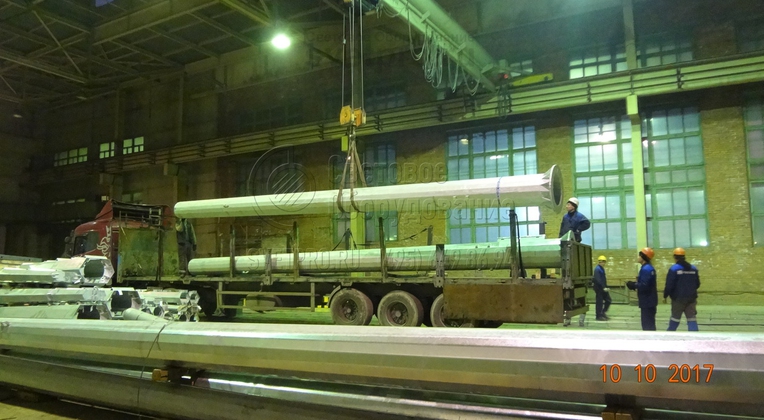

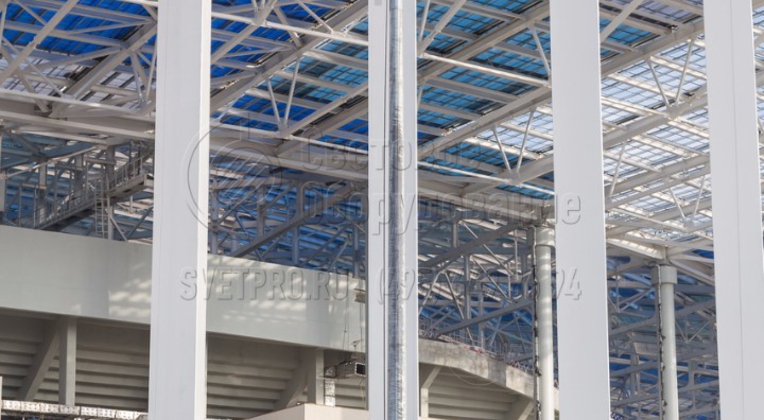

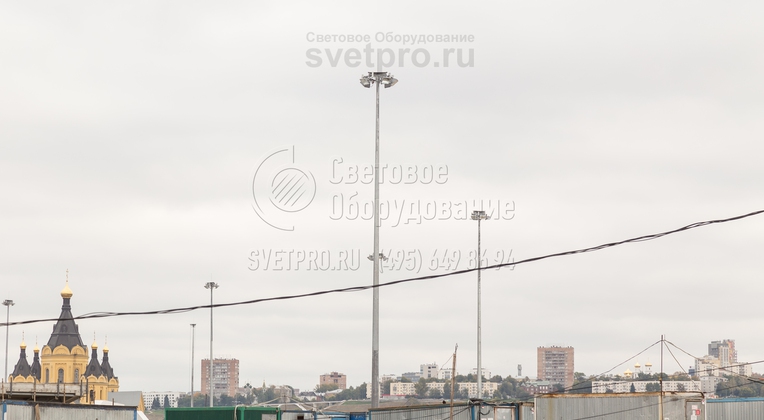

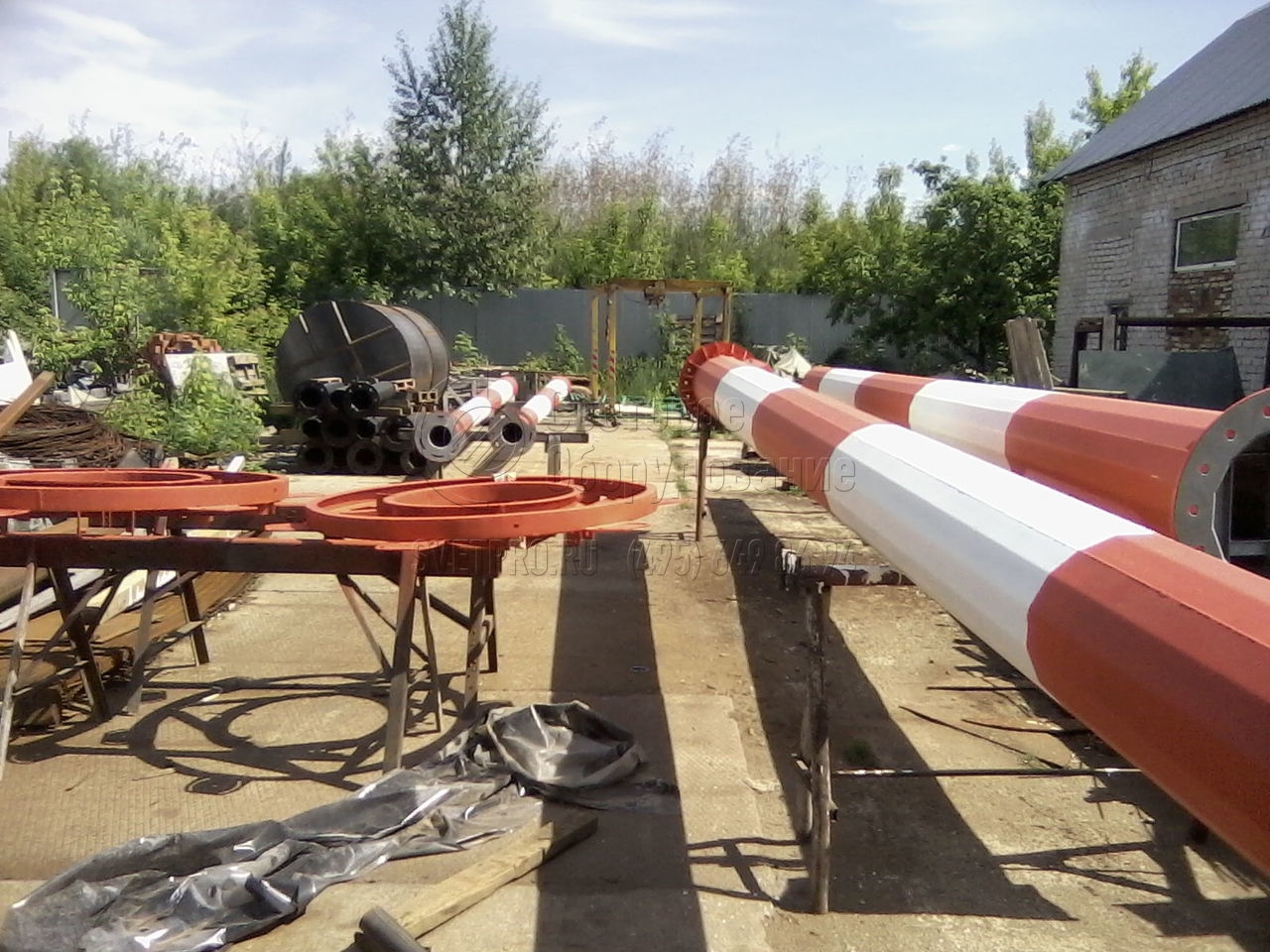

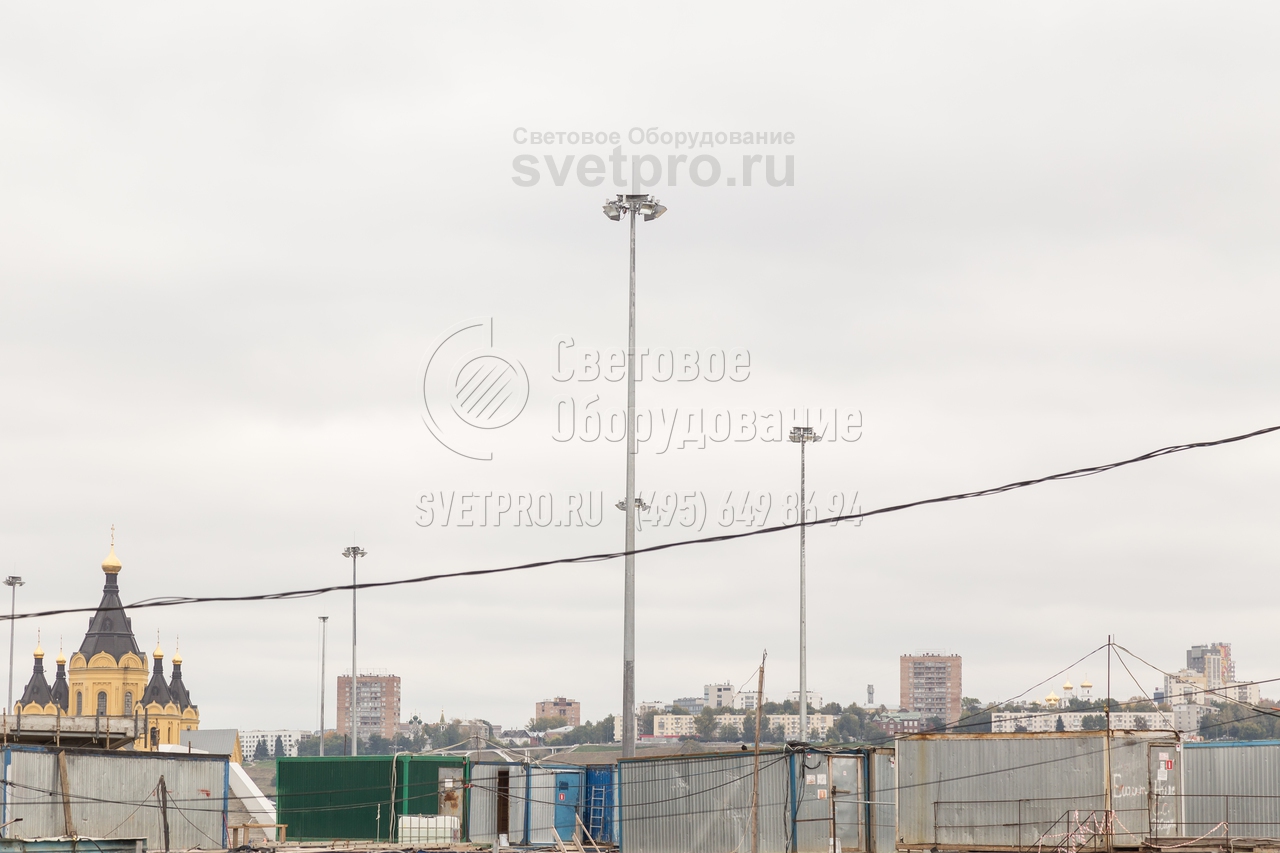

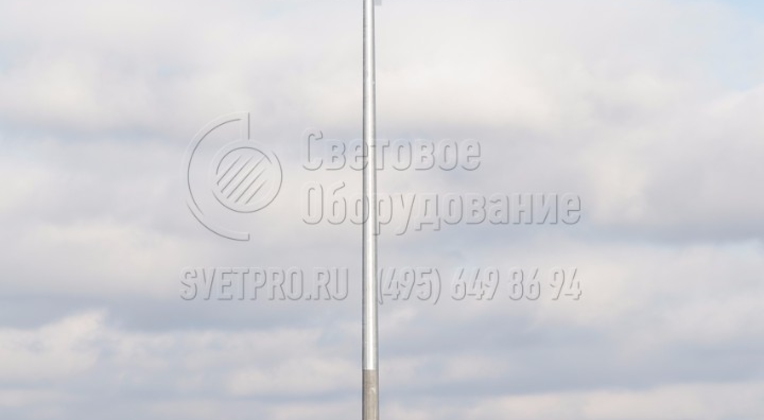

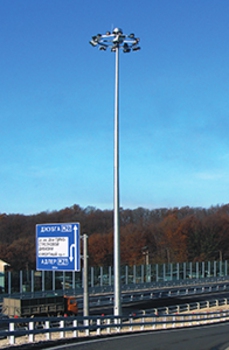

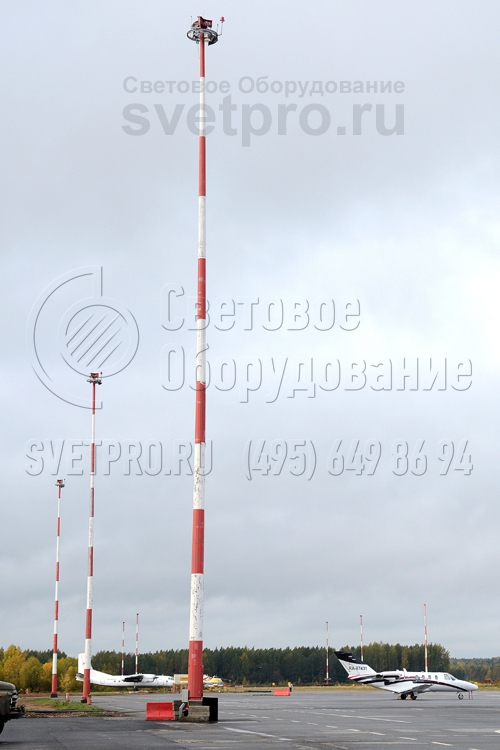

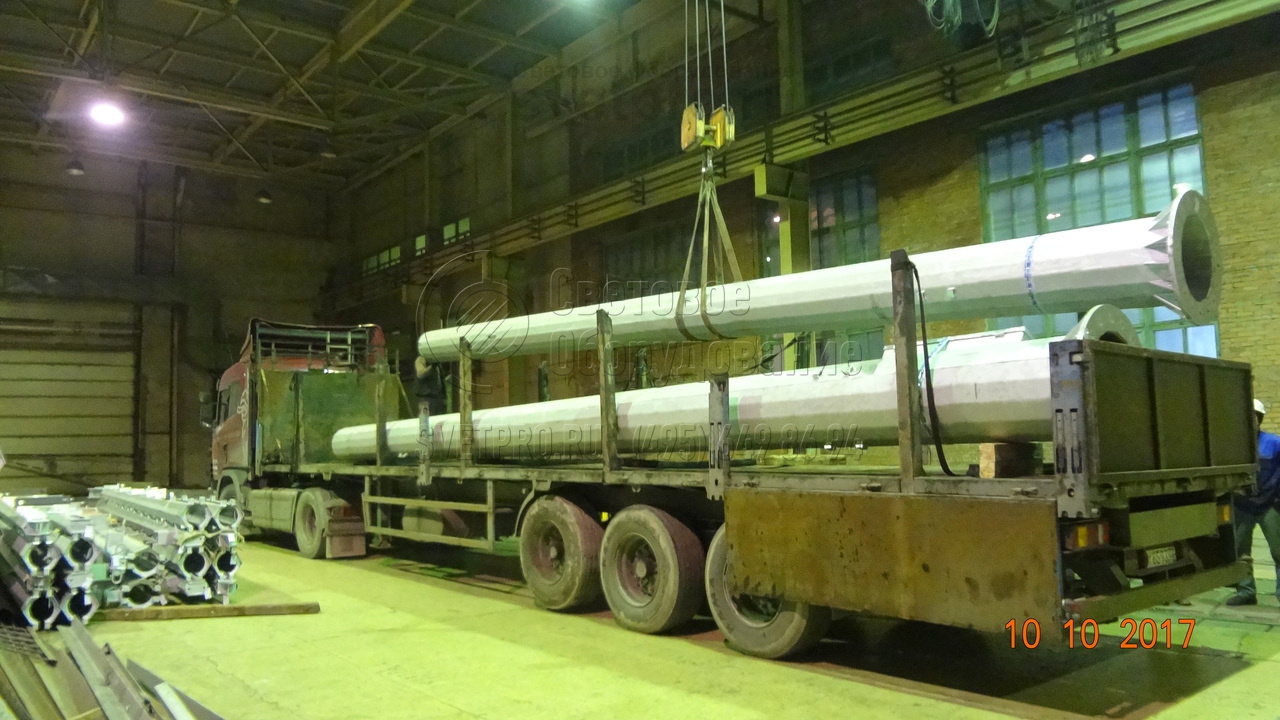

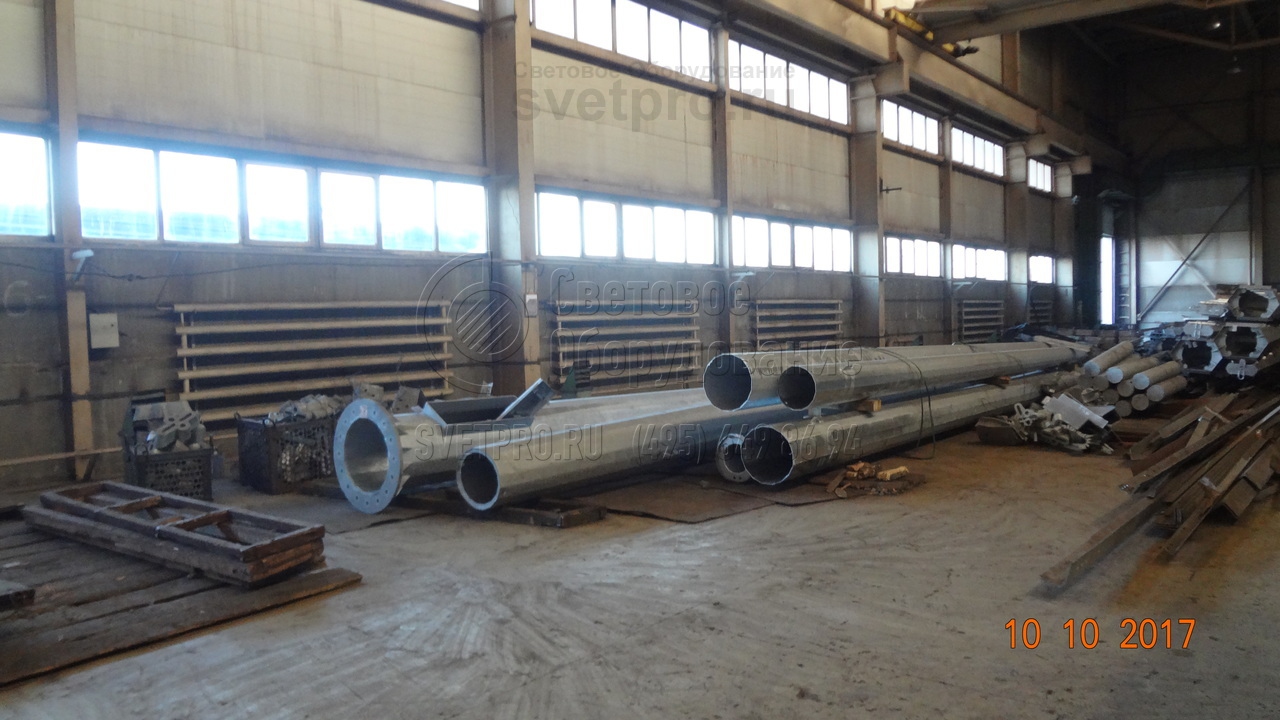

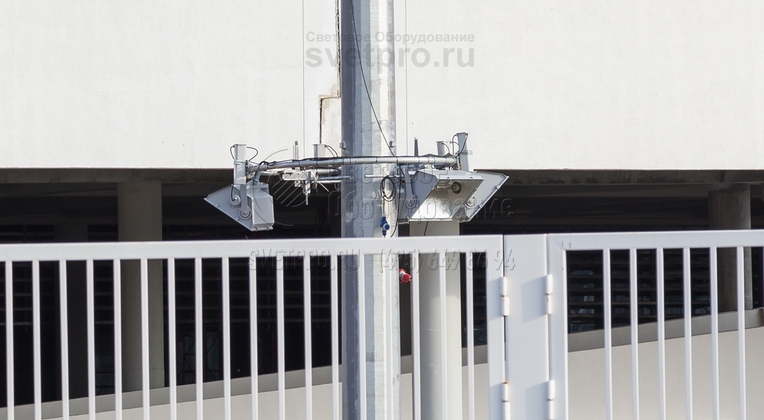

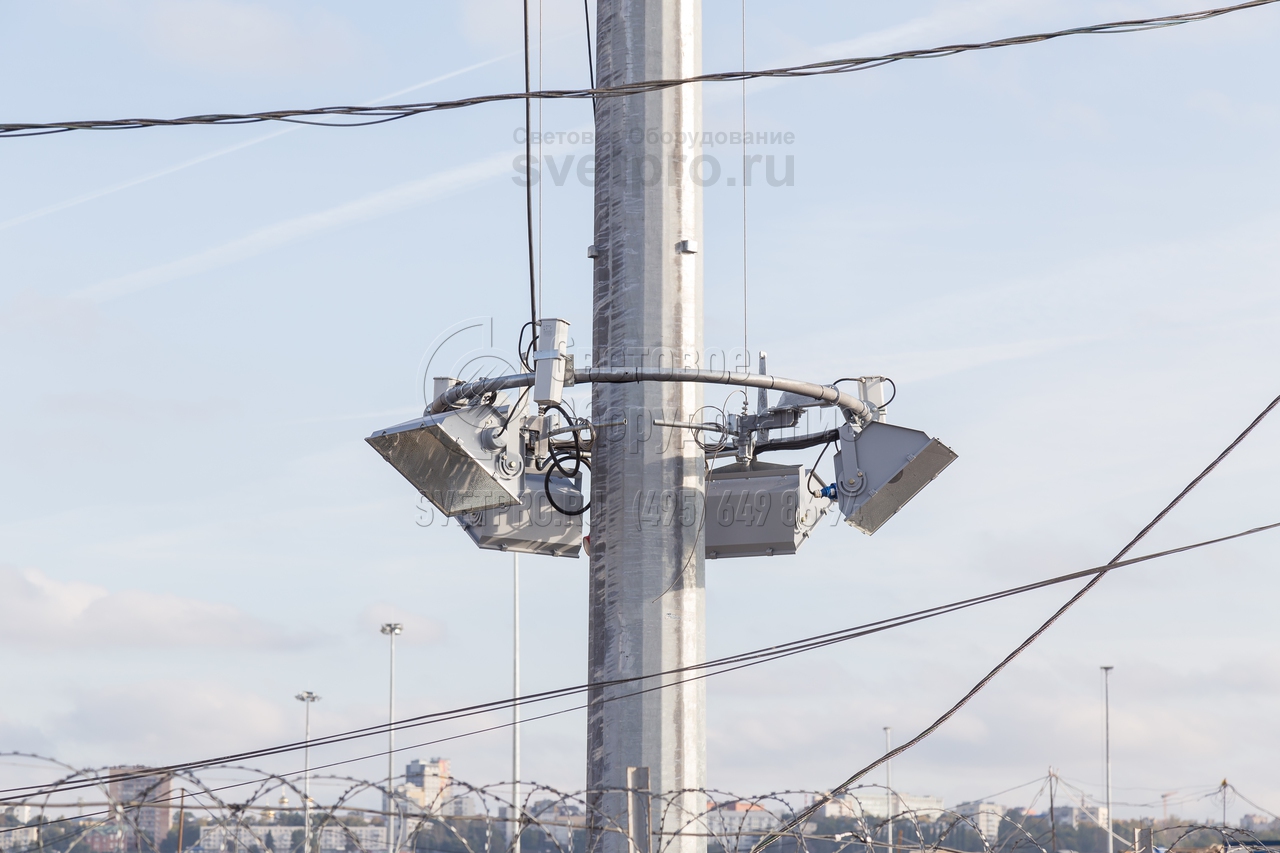

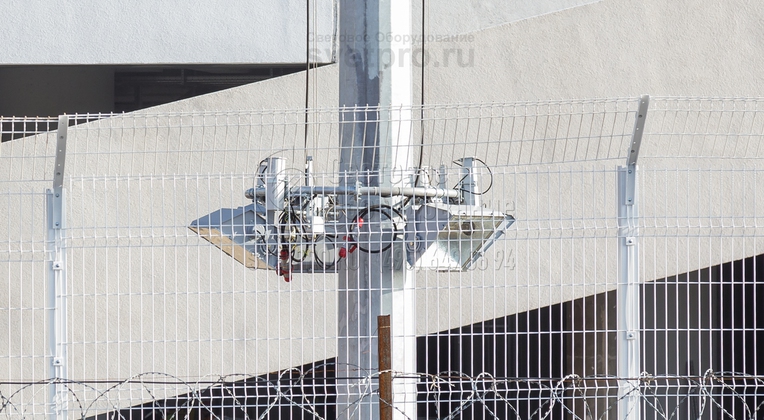

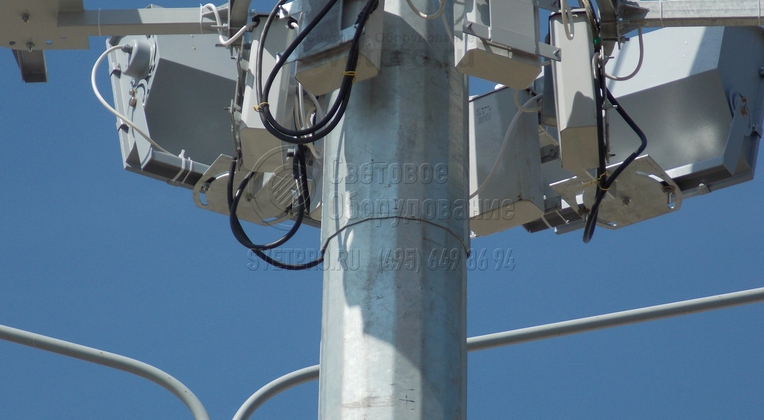

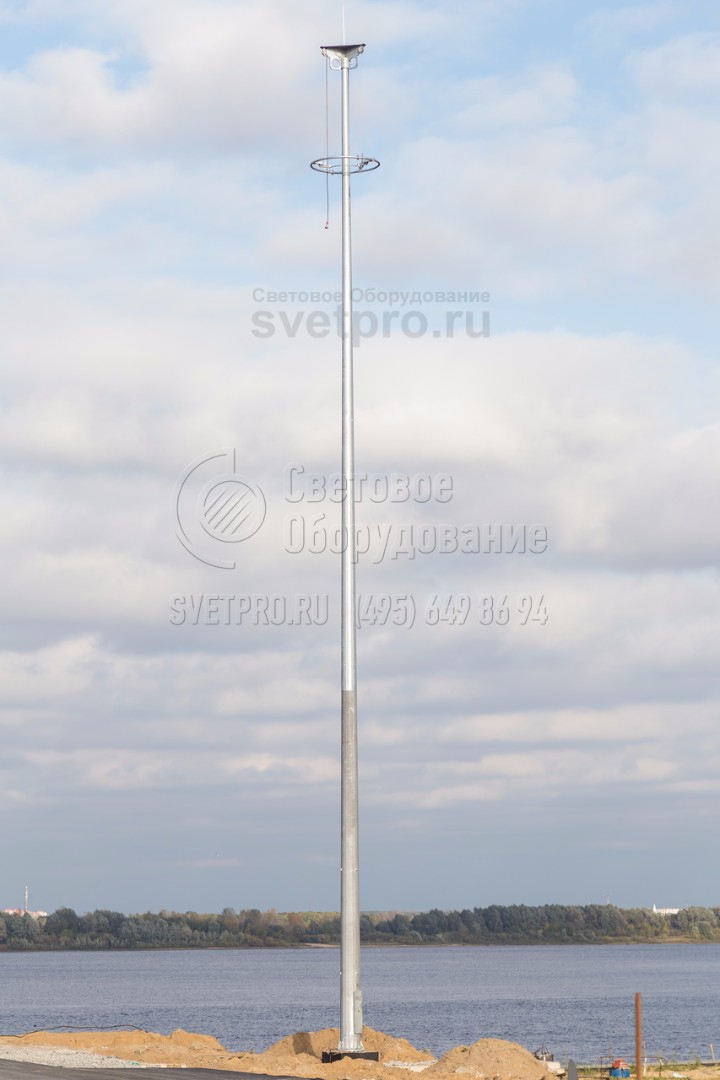

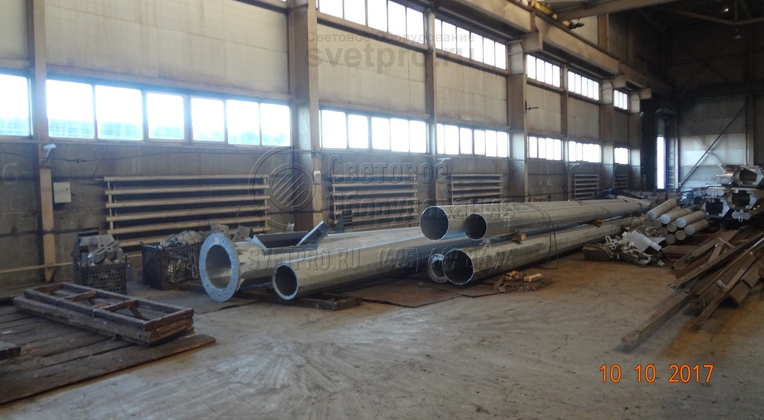

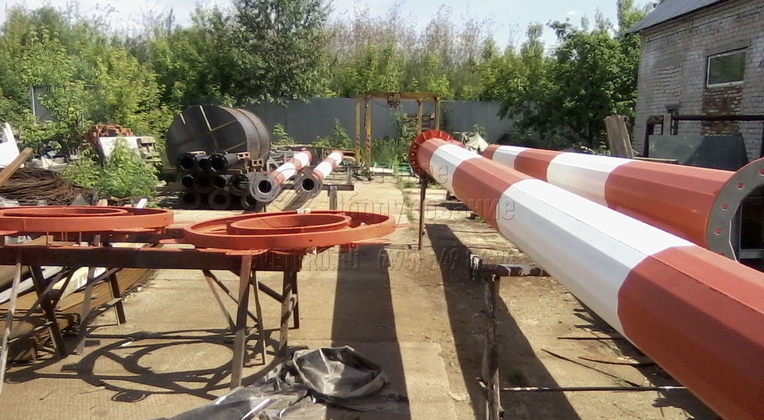

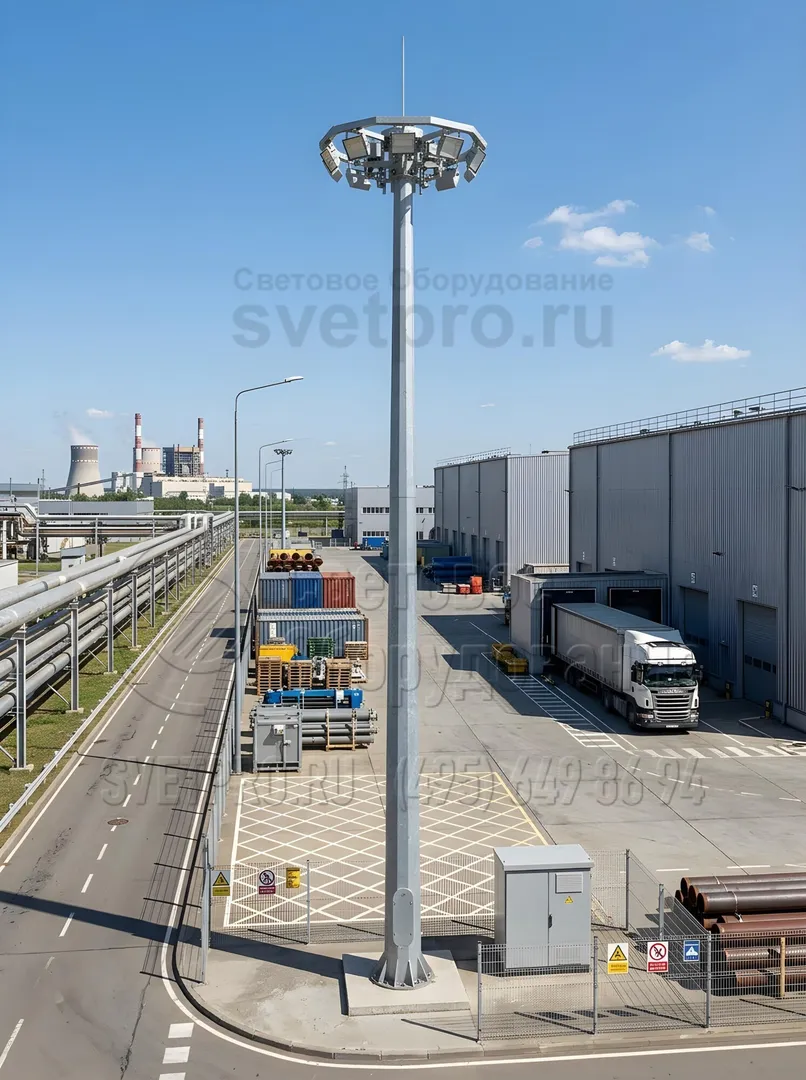

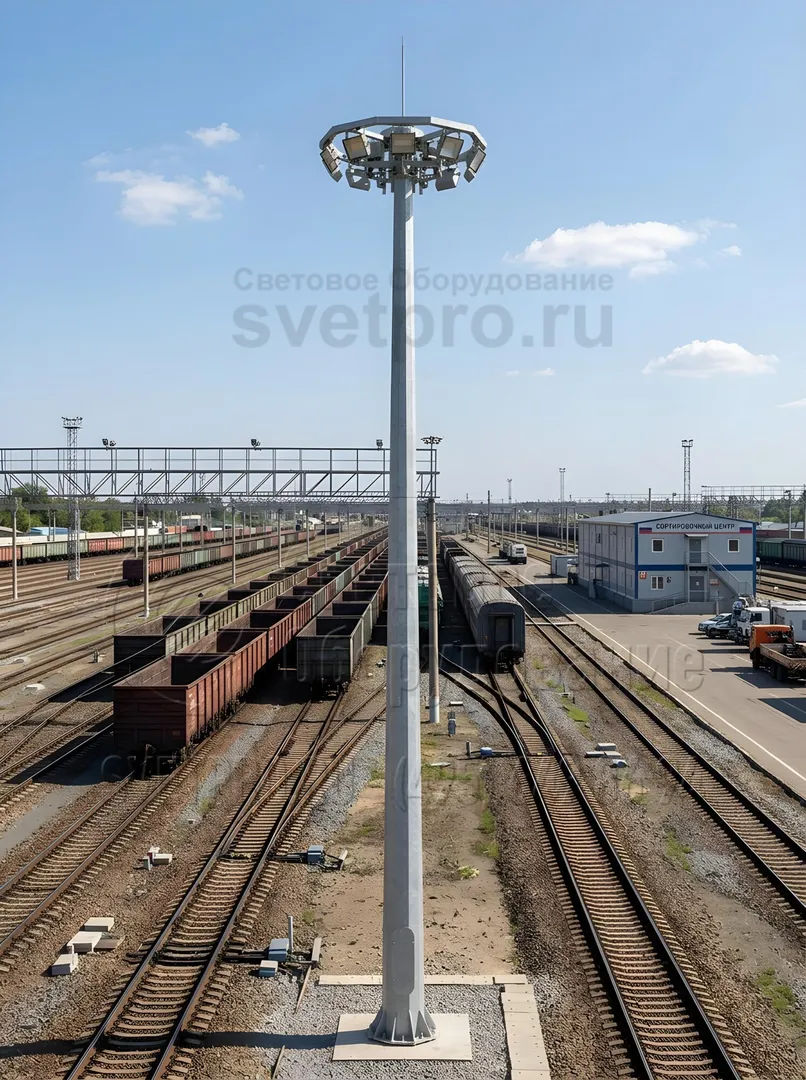

Фото с объектов

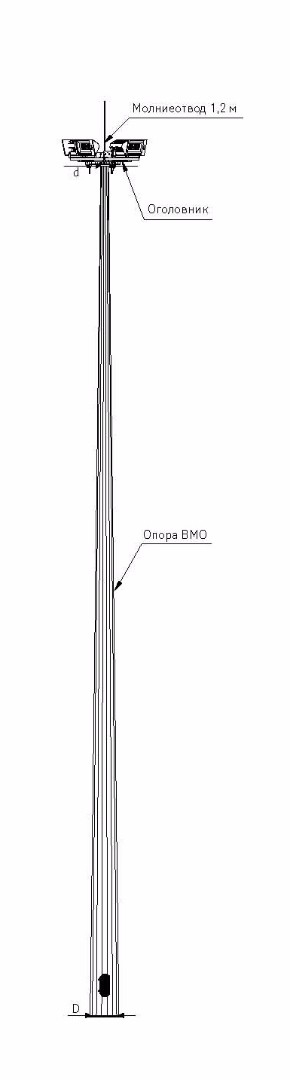

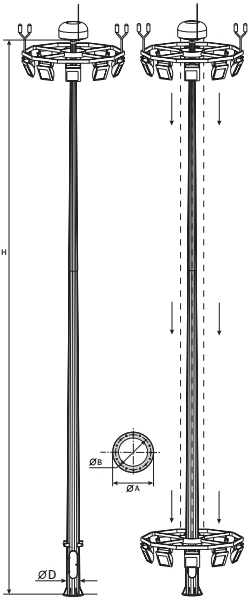

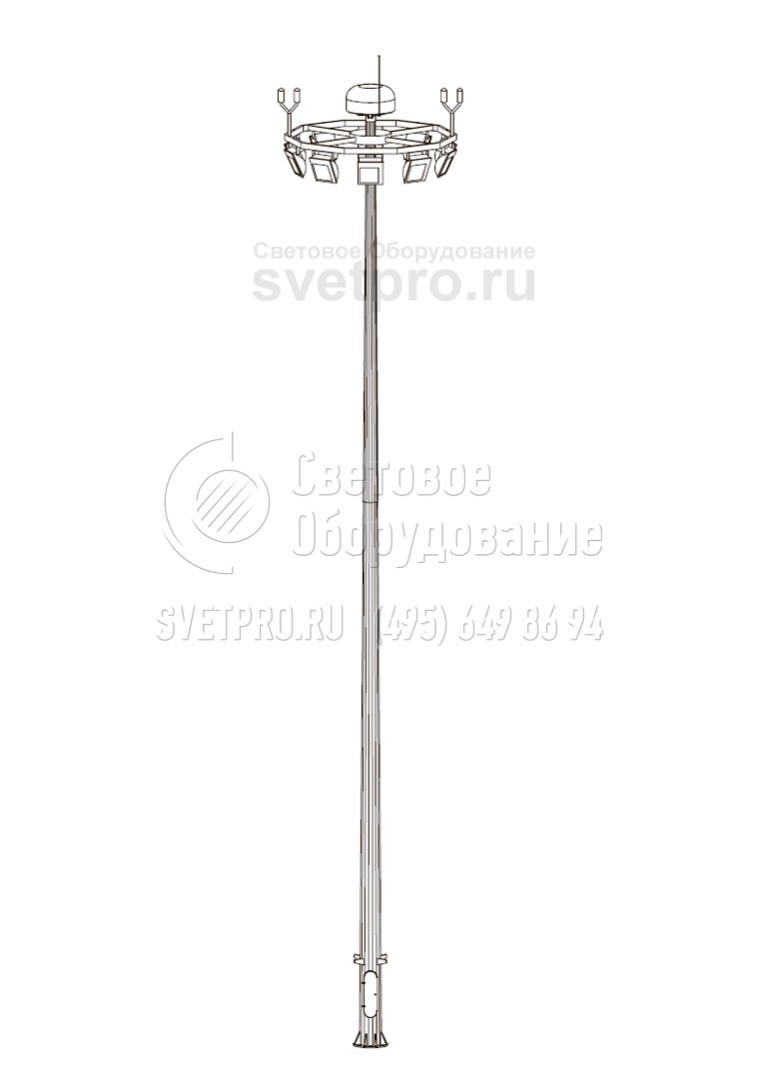

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НазваниеВесВысотаВерхний
диаметр
Нижний
диаметр
Наружный
диаметр фланца
Межцентровое
расстояние отверстий
ВМОm, кгH, мd, ммD, ммA, ммB, мм
ВМО-16 538 16 150 450 640 240
ВМО-16 644 16 180 500 700 600
ВМО-16 698 16 200 450 640 540
ВМО-16 725 16 180 500 700 600
ВМО-16 760 16 180 610 820 720
ВМО-20 670 20 150 441 640 540
ВМО-20 910 20 150 525 750 650
ВМО-20 1041 20 180 500 700 600
ВМО-20 790 20 180 500 700 600
ВМО-20 763 20 200 500 700 600
ВМО-20 1096 20 180 540 750 650
ВМО-20 1231 20 150 500 700 610
ВМО-20 1410 20 180 680 900 800
ВМО-20 1265 20 180 760 1000 890
ВМО-25 1117 25 151 480 750 650
ВМО-25 1624 25 151 571 830 730
ВМО-25 1392 25 148 480 750 680
ВМО-25 1522 25 180 630 900 810
ВМО-30 1370 30 151 600 800 700
ВМО-30 2148 30 180 760 1000 900
ВМО-30 1651 30 200 640 840 740
ВМО-30 2820 30 200 760 1025 915
ВМО-30 2143 30 180 650 900 775
ВМО-30 3030 30 200 1150 1400 1270
ВМО-35 2535 35 200 680 900 800
ВМО-35 2481 35 200 680 900 800
ВМО-35 4460 35 201 1330 1580 1450
ВМО-35 1947 35 150 600 820 710
ВМО-35 2942 35 200 800 1000 900
ВМО-35 3500 35 200 800 1095 960
ВМО-40 3742 40 200 880 1100 990
ВМО-40 2556 40 180 750 950 850
ВМО-45 4768 45 200 920 1180 1060
ВМО-50 7812 50 260 965 1280 1130

ОПИСАНИЕ

Технически сложное изделие – высокомачтовая опора с мобильной короной (ВМО) предназначена для устройства освещения больших открытых территорий аэропортов, портов, железнодорожных сортировочных станций, промышленных территорий, спортивных площадок, автомагистралей и развязок.

Опоры изготавливаются из листовой стали методом ее сгибания, имеют один или два сварных шва. Поверхность опор имеет защитное покрытие, нанесенное методом горячего цинкования. Возможно нанесение дополнительной защиты в виде лакокрасочного покрытия. Коррозионная стойкость гарантирована в течение 15 лет.

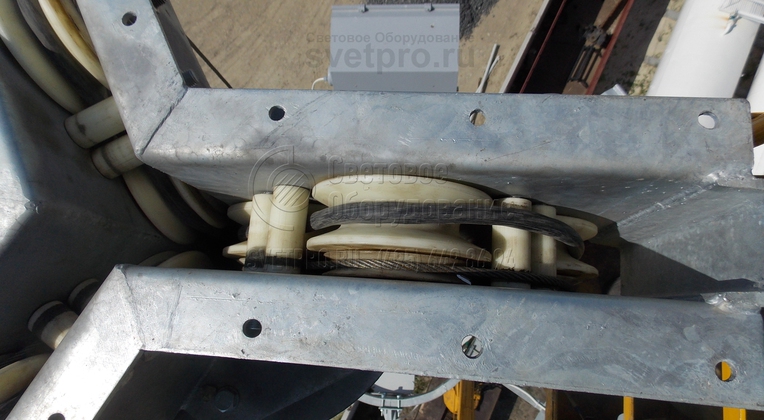

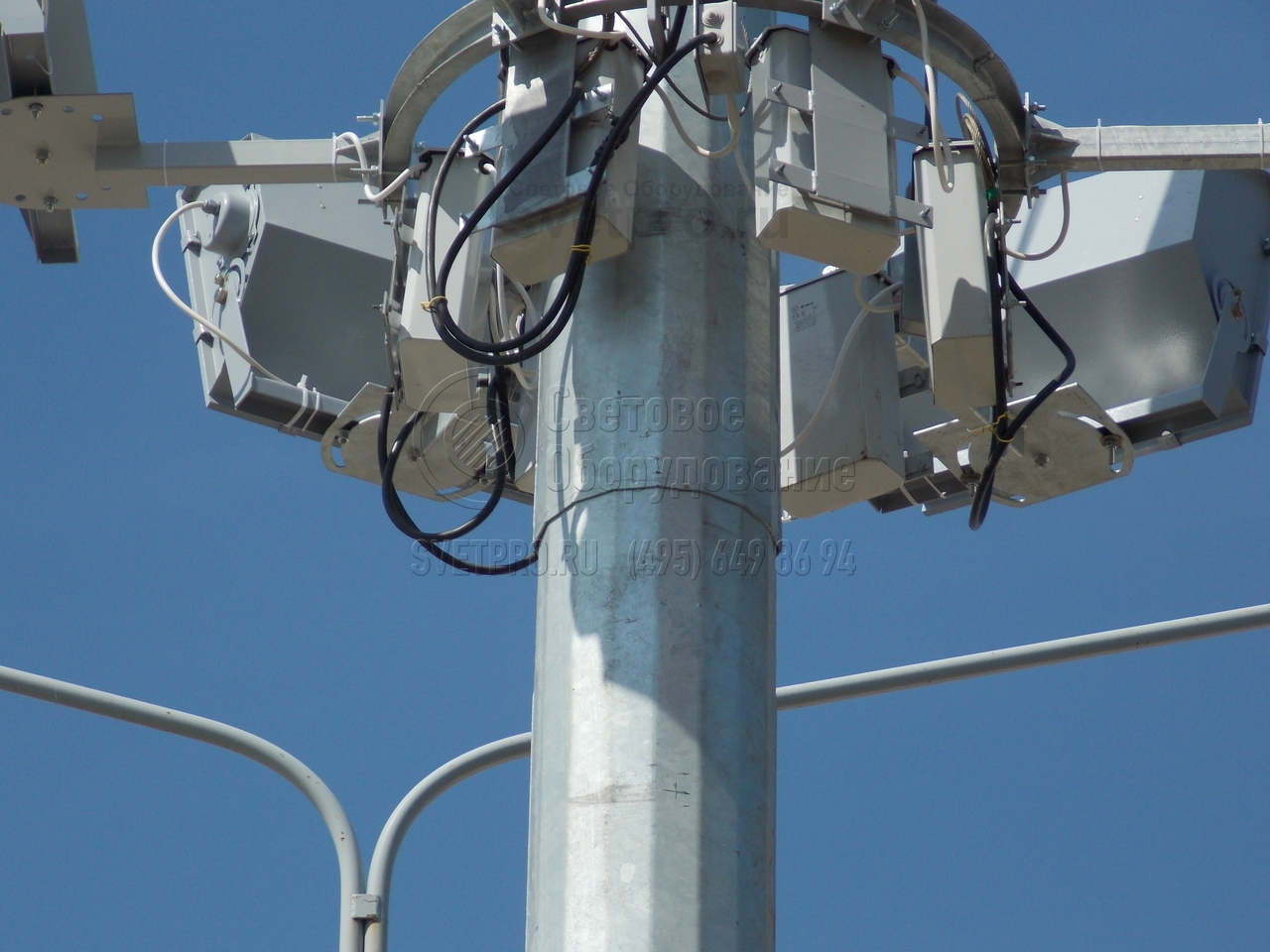

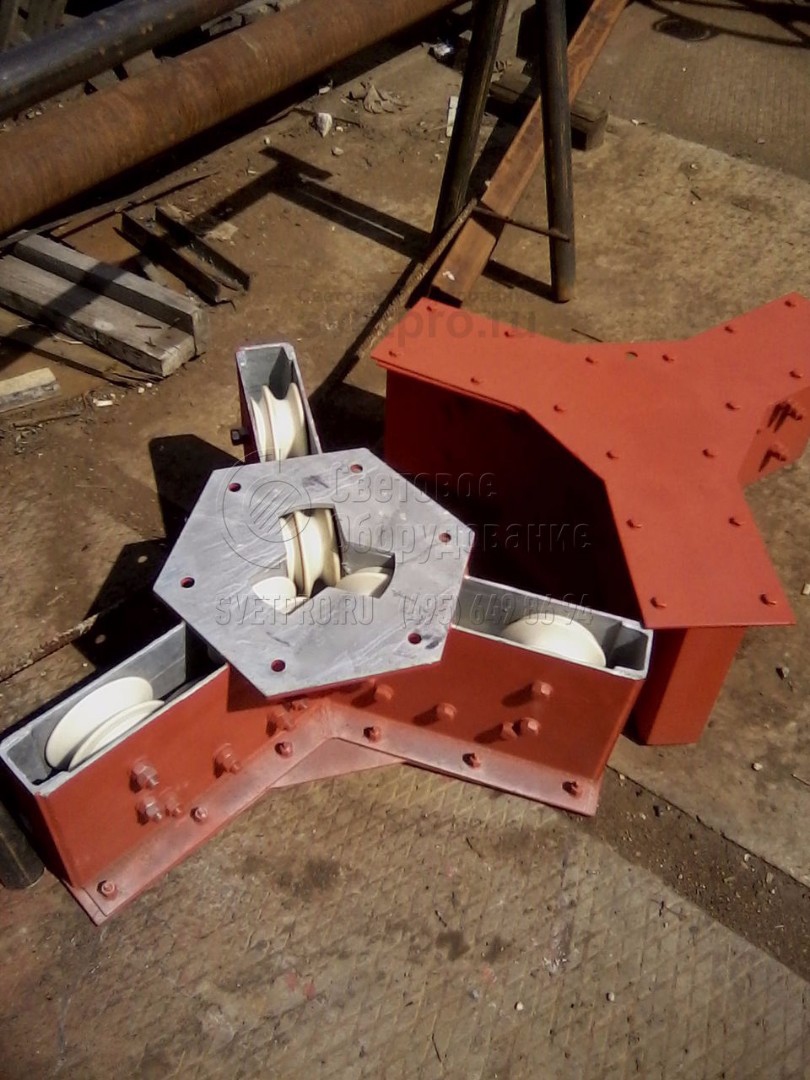

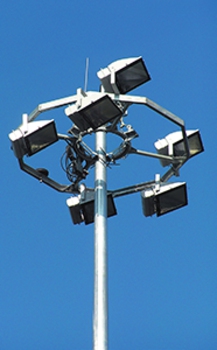

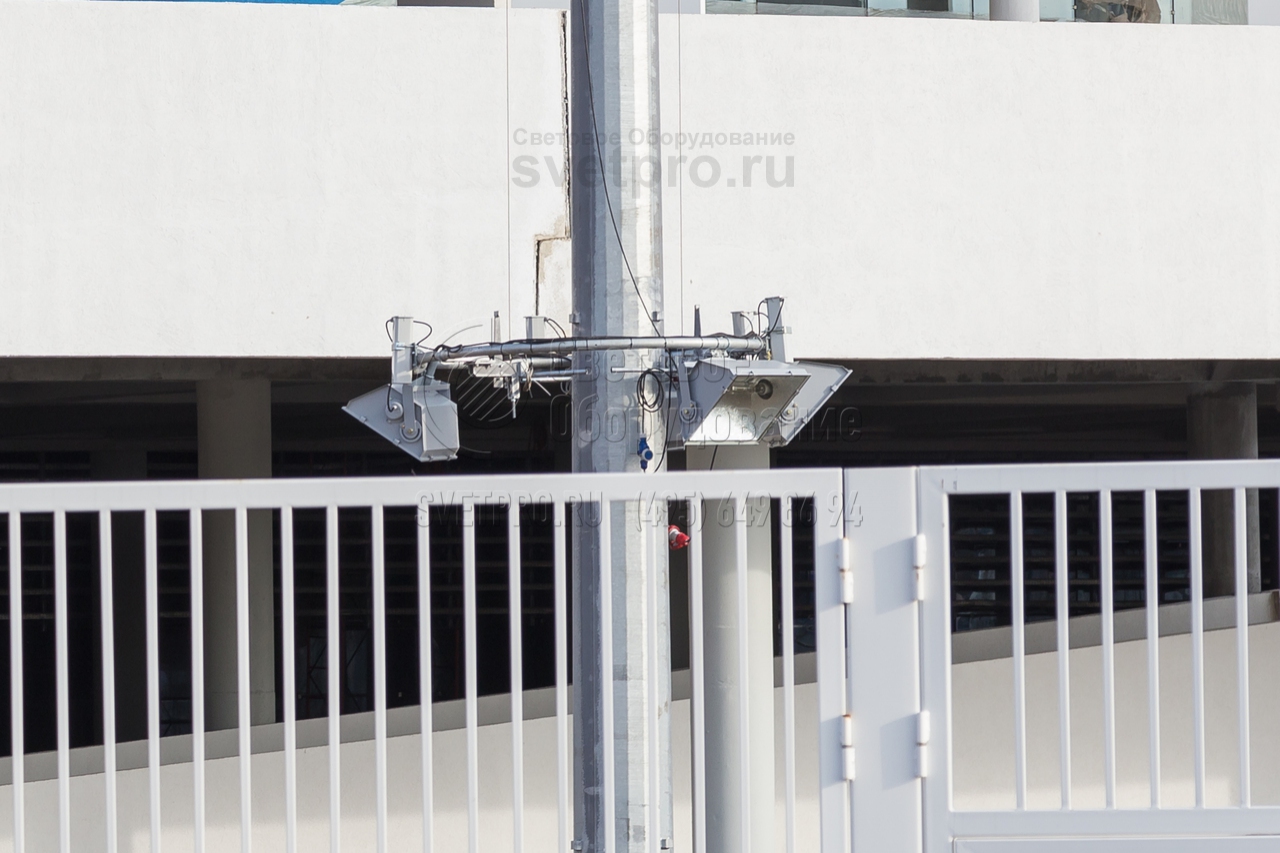

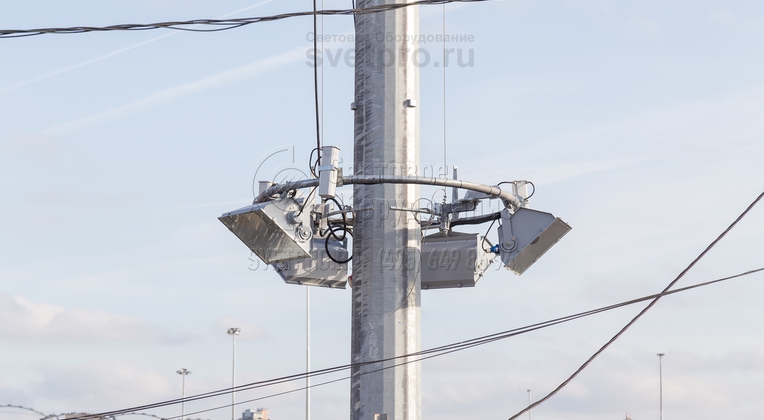

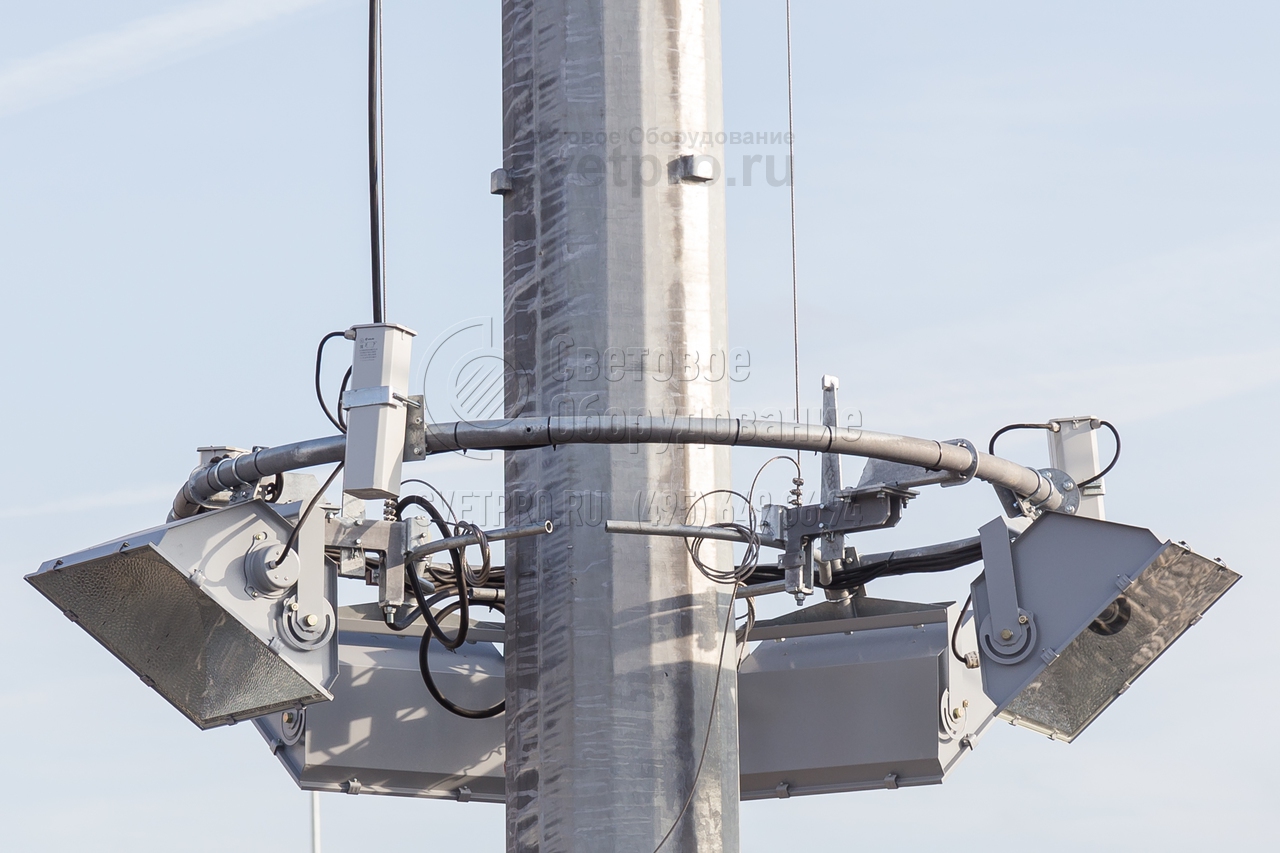

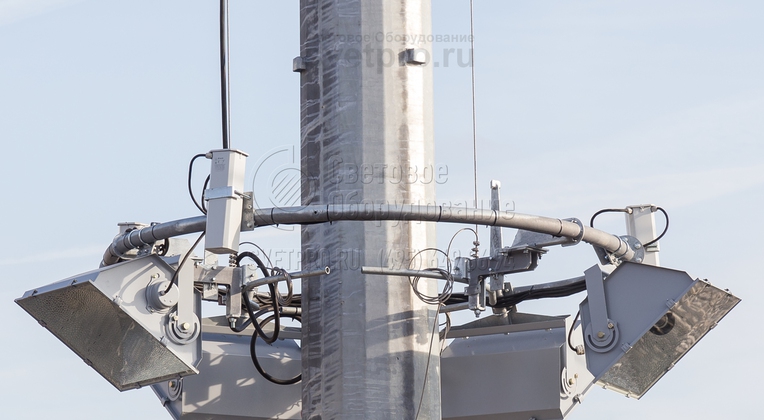

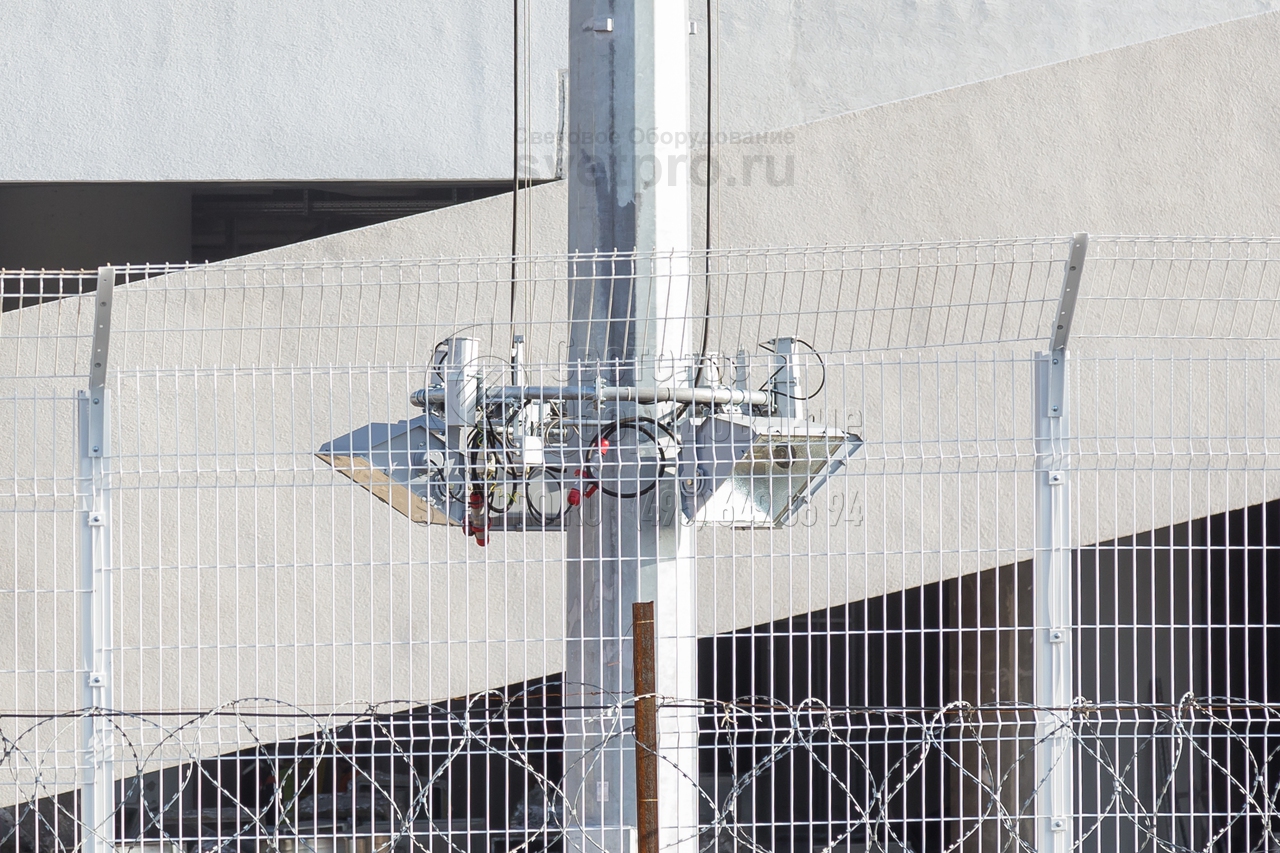

Осветительные приборы размещаются на мобильной короне, которая поднимается и опускается механизмом, который размещен в нижней части опоры. На короне могут устанавливаться не только светильники, но и прожекторы. Одна ВМО заменяет до нескольких десятков обычных опор. Ее высота от 16 до 50 метров, на одной короне размещается до двеннадцати прожекторов, что дает возможность освещать очень большие территории. Высокомачтовые опоры имеют как типовые варианты исполнения, так и индивидуальные.
ВМО с мобильной короной эстетичны, долговечны, соответствуют индивидуальным осветительным потребностям объекта (выбор типа опоры производится на основании расчетов). Обслуживание осветительного оборудования производится одним электромонтажником с земли без использования машин и механизмов, так как корона опускается своим подъемным механизмом.
Устанавливается опора на фундамент, размеры которого учитывают индивидуальные особенности ВМО.

ОСОБЕННОСТИ

Высокомачтовая опора с мобильной короной (ВМО) является сложным техническим изделием.
Одна ВМО способна заменить до нескольких десятков обычных опор освещения. Размещение приборов освещения на большой высоте до 50 метров (ВМО-50) значительно увеличивают площадь освещаемого пространства в сравнении с опорами 10–12 м. Опоры ВМО имеют как типовые исполнения, рассчитанные на обычные условия эксплуатации, так и индивидуальные с учетом особых климатических условий и требований заказа.
Для каждого объекта конструкция опоры рассчитывается индивидуально.
Возможно изготовление по индивидуальному заказу любых типоразмеров.

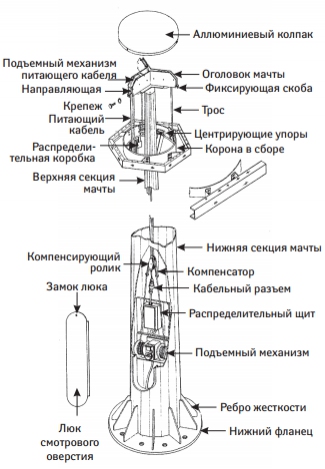

УСТРОЙСТВО

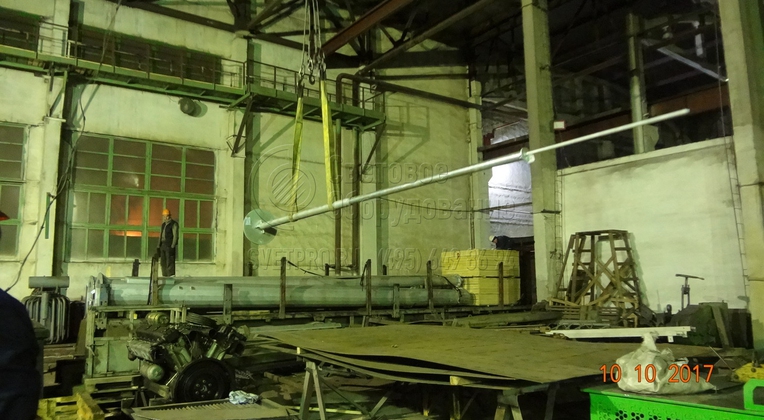

Опоры изготавливаются из листовой стали методом гибки, с одним или двумя продольными сварными швами, защищены от коррозии методом горячего цинкования (ГОСТ 9.307.-89).
Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость cоставляет не менее 15 лет. Для обслуживания светотехнического оборудования не требуется автоподъемников или спецтехники.
Безопасное обслуживание приборов на мачте осуществляется с помощью опускания мобильной короны.

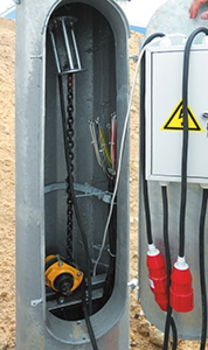

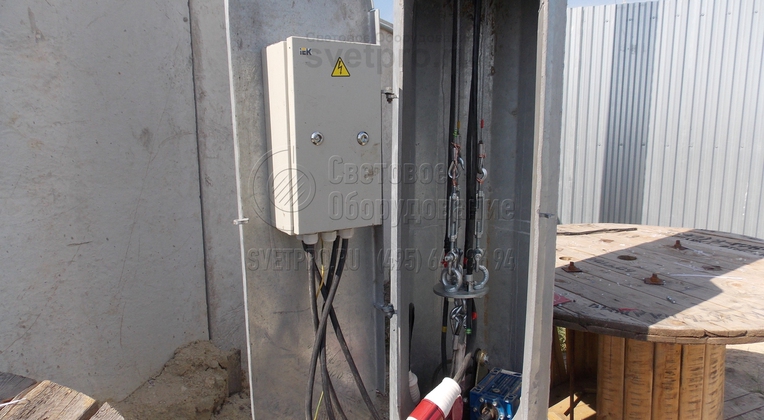

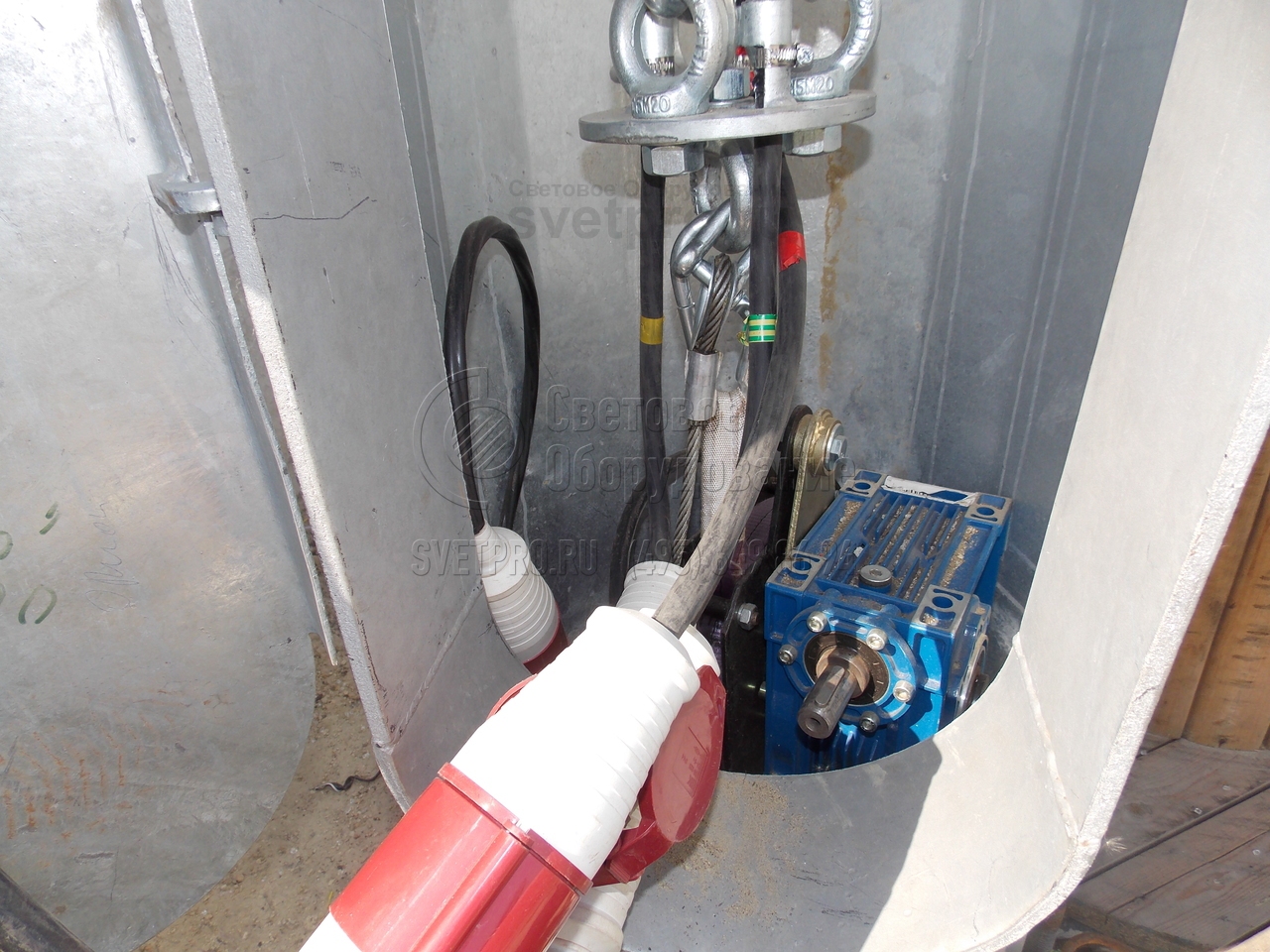

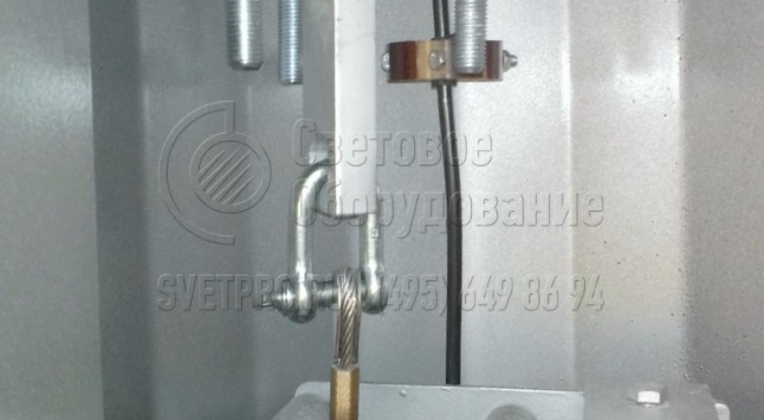

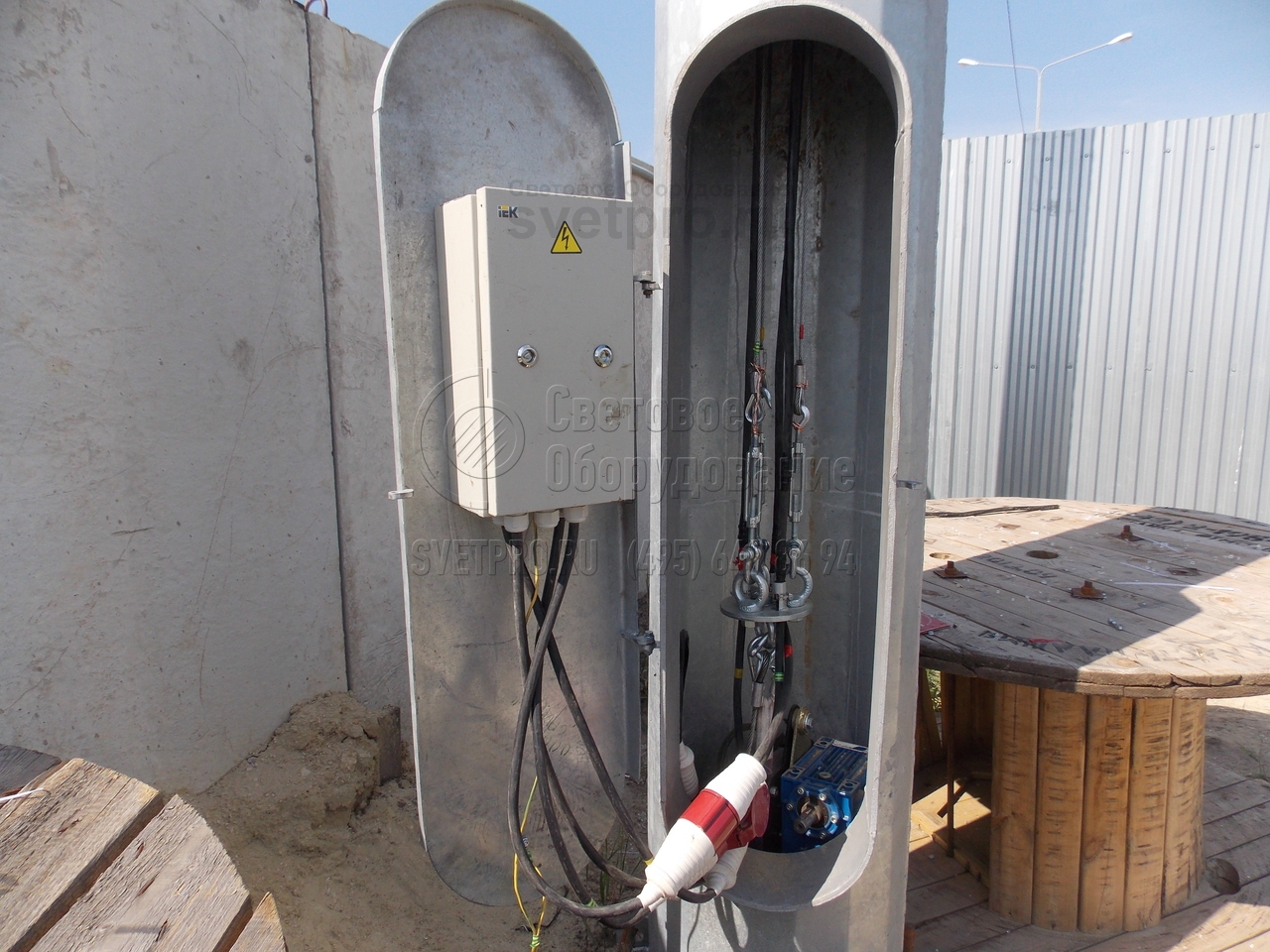

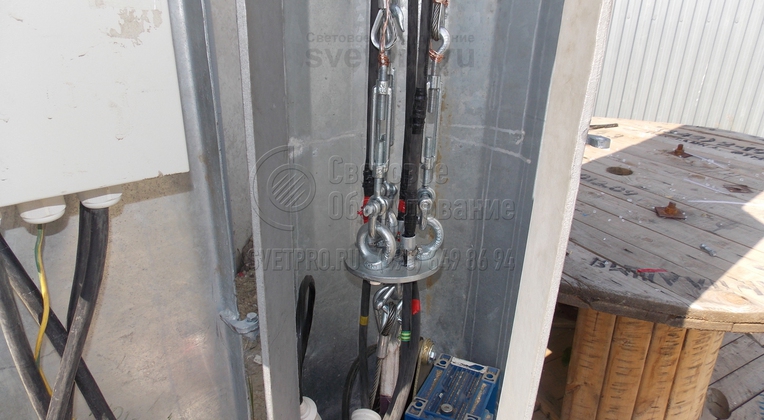

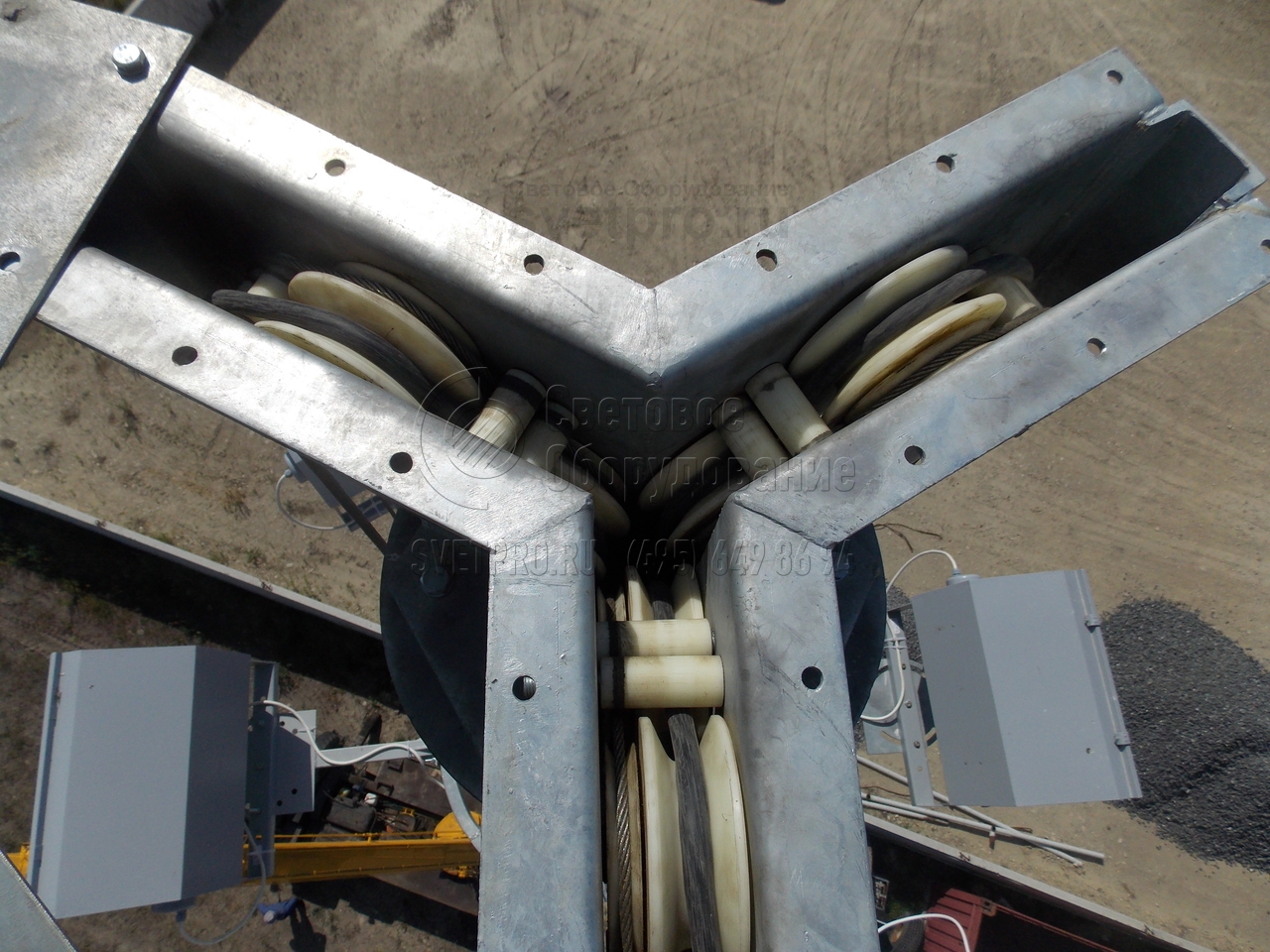

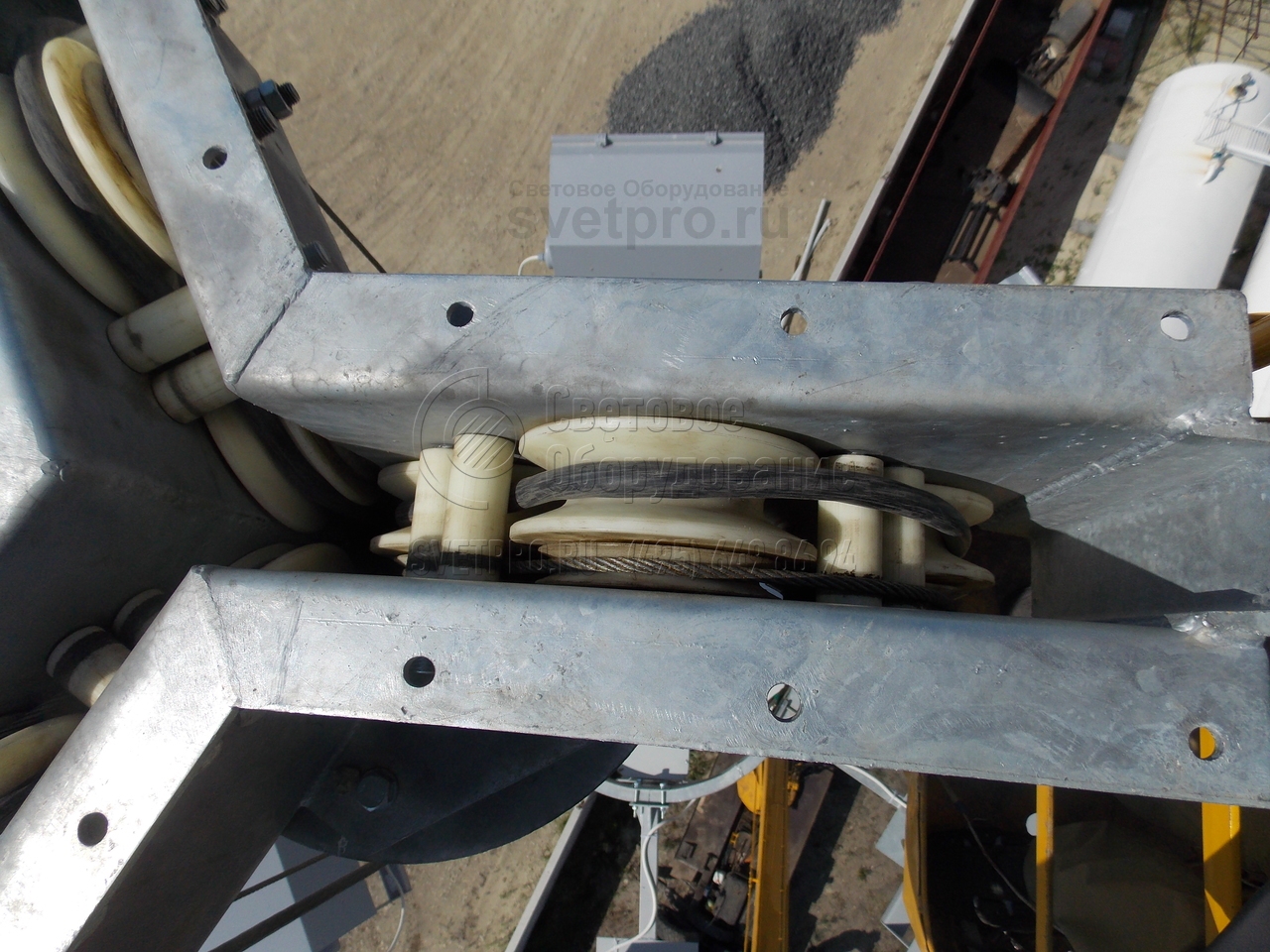

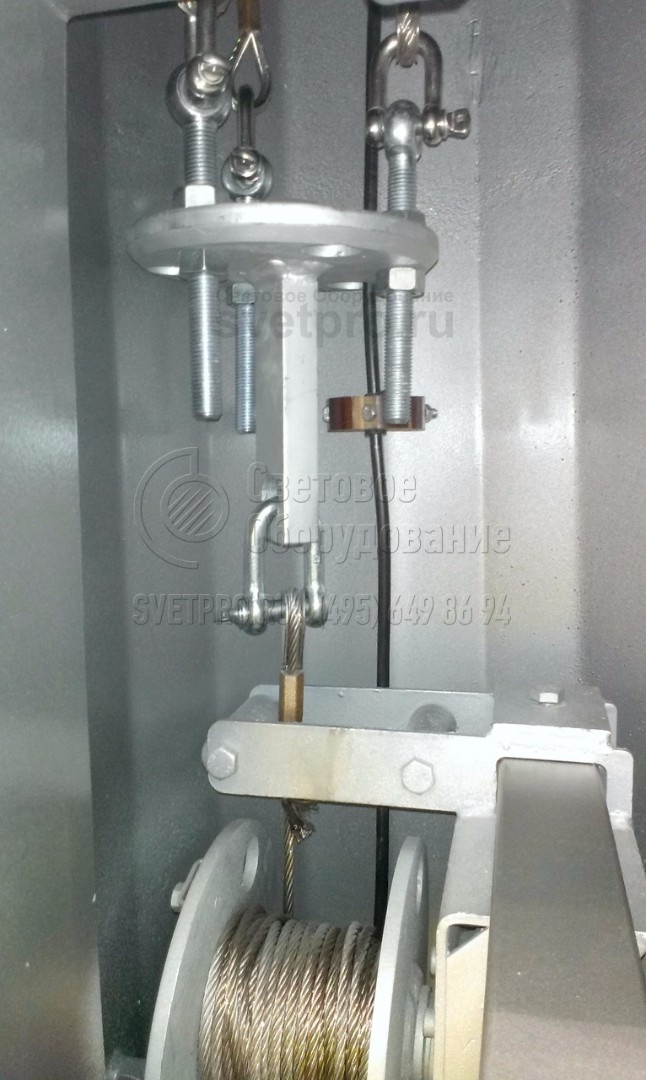

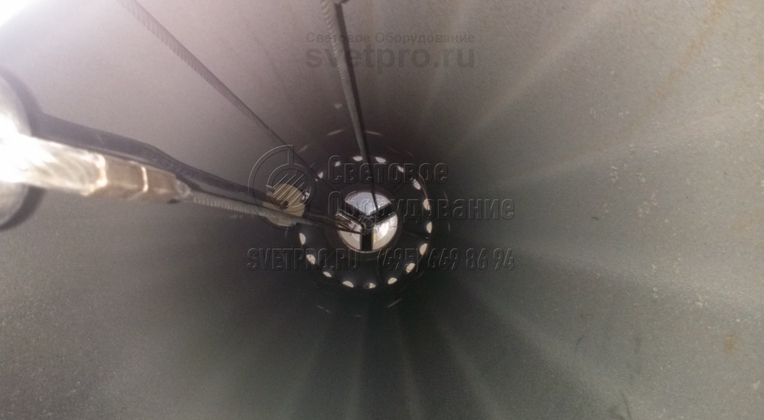

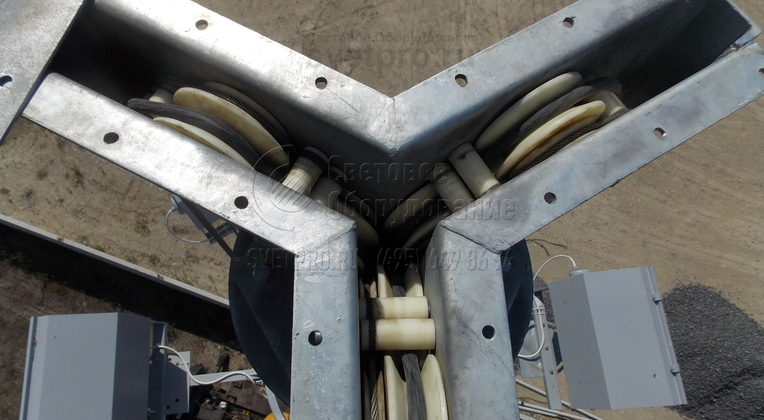

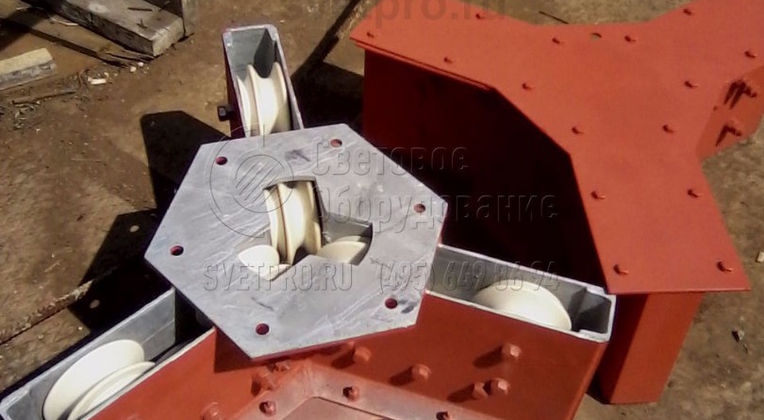

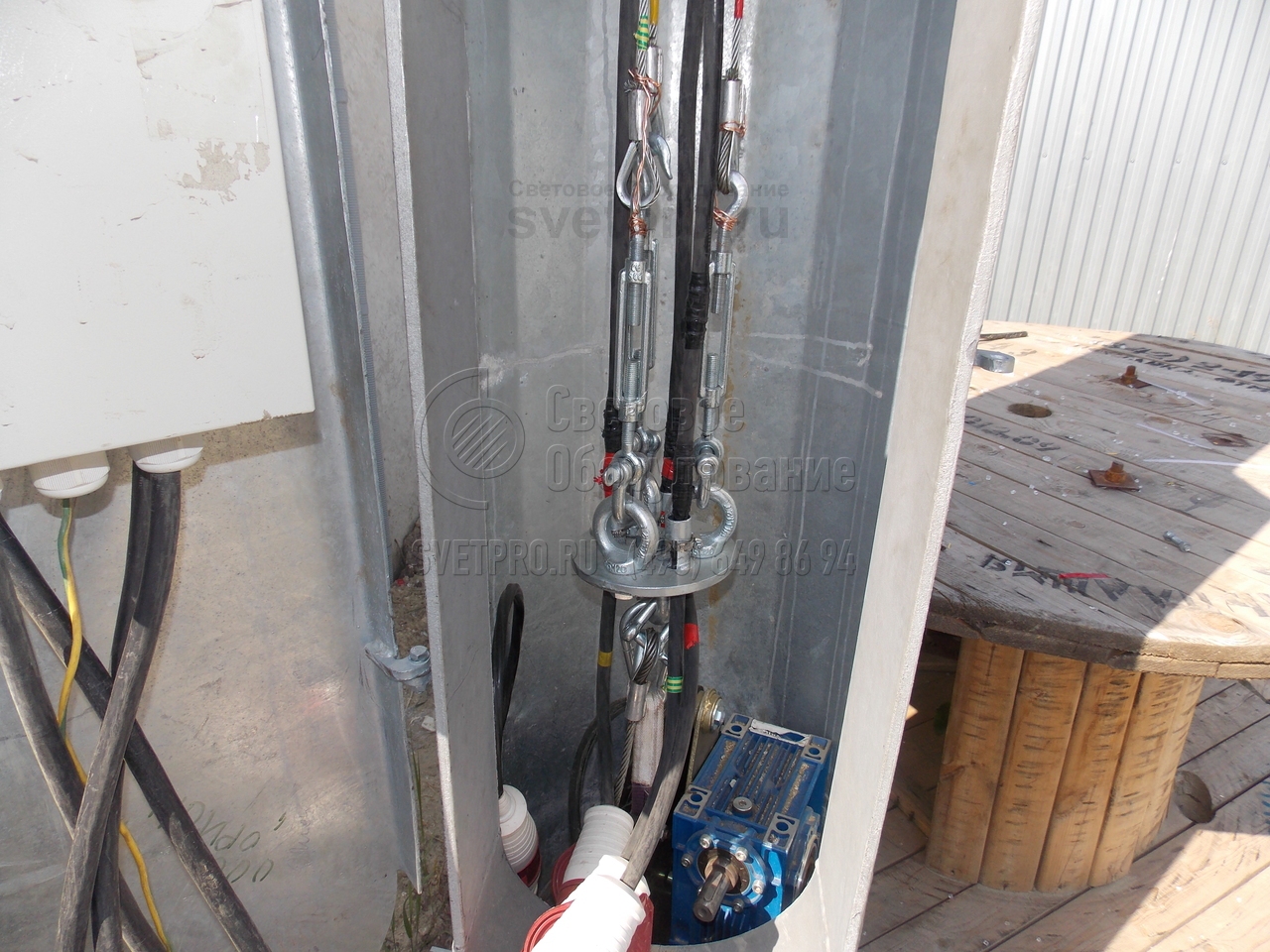

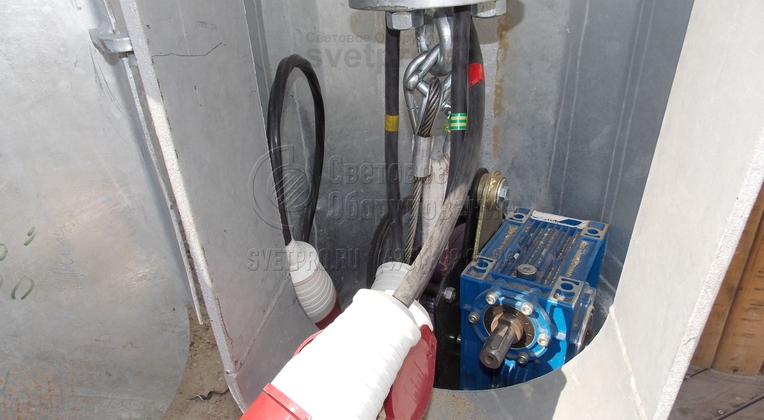

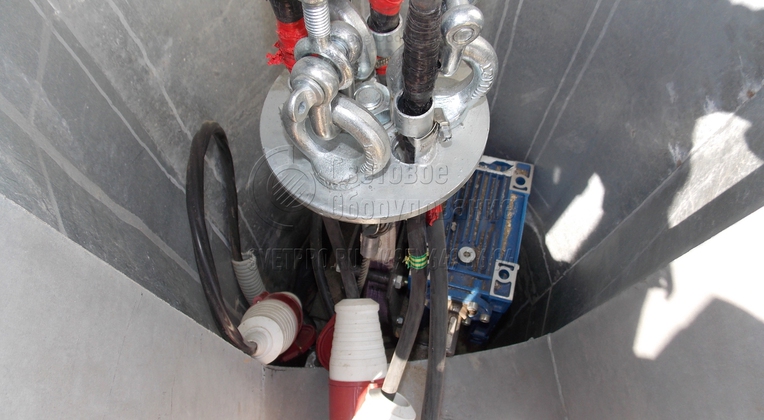

Мобильная корона, с размещенными на ней осветительными приборами, может обслуживаться с земли. Для подъема и опускания короны применяются подъемные механизмы разной мощности. Подъемный механизм располагается в нижней части опоры. Все это позволяет отказаться от дополнительного подъемного оборудования и обеспечивает техническое обслуживание приборов наружного освещения одним электромонтажником непосредственно с земли.

ПОКРЫТИЕ

Горячее цинкование, возможно лакокрасочное покрытие оцинкованной поверхности.

ПРЕИМУЩЕСТВА

Удобство в монтаже и обслуживании.
Высокая антикоррозионная стойкость покрытия.
Длительный срок службы.
Эстетичный внешний вид.
Возможность размещения на опоре дополнительных конструкций.
Возможность изготовления по индивидуальному заказу любых типоразмеров.

ФУНДАМЕНТ

Фундамент состоит из закладного металлического элемента и бетона. Тип и размер фундамента определяется расчетом в зависимости от конструкции опоры, типов и количества приборов освещения, характеристик грунта и ветрового района установки.

ТЕХНИЧЕСКИЕ ДЕТАЛИ

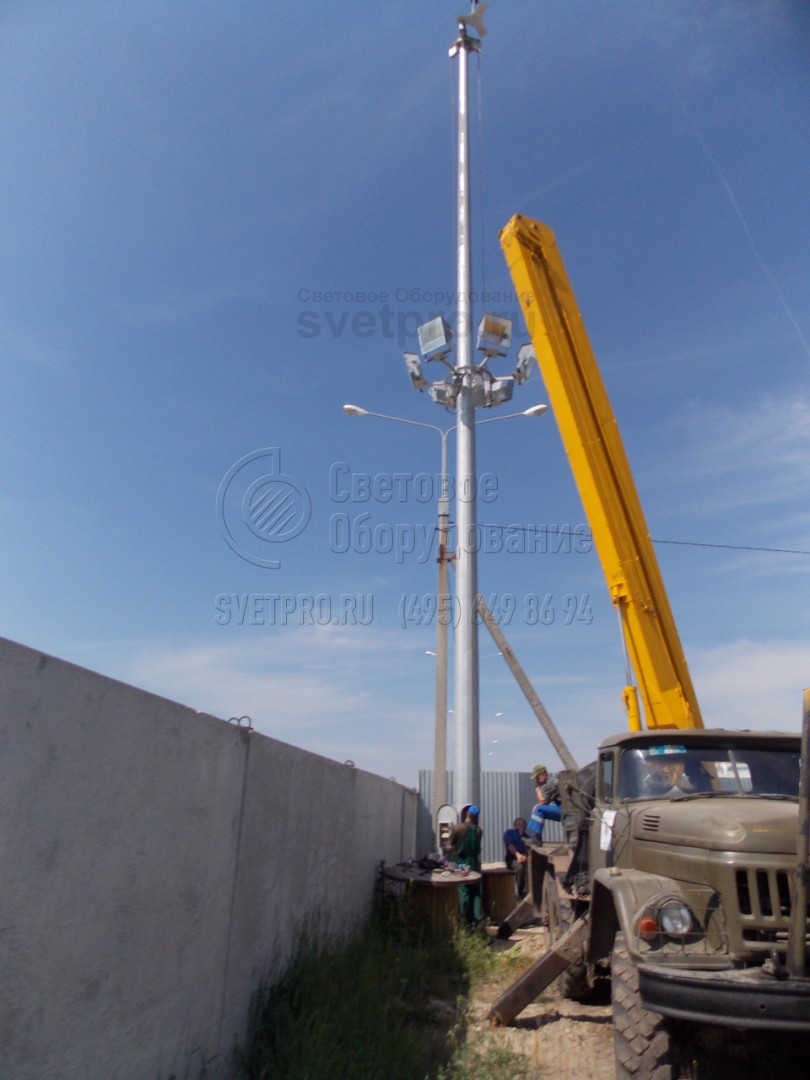

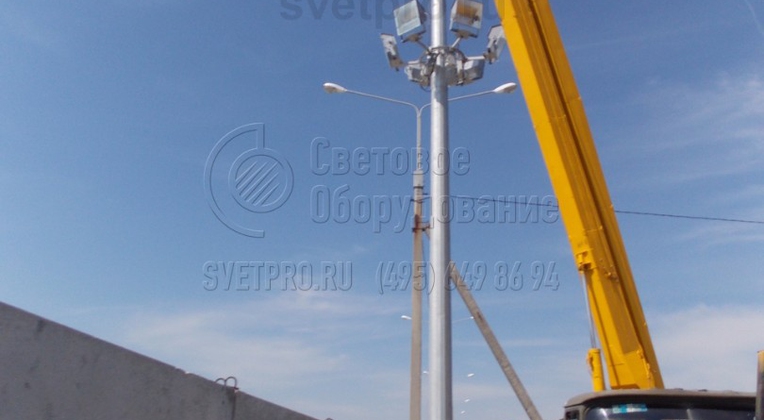

фото с объектов
