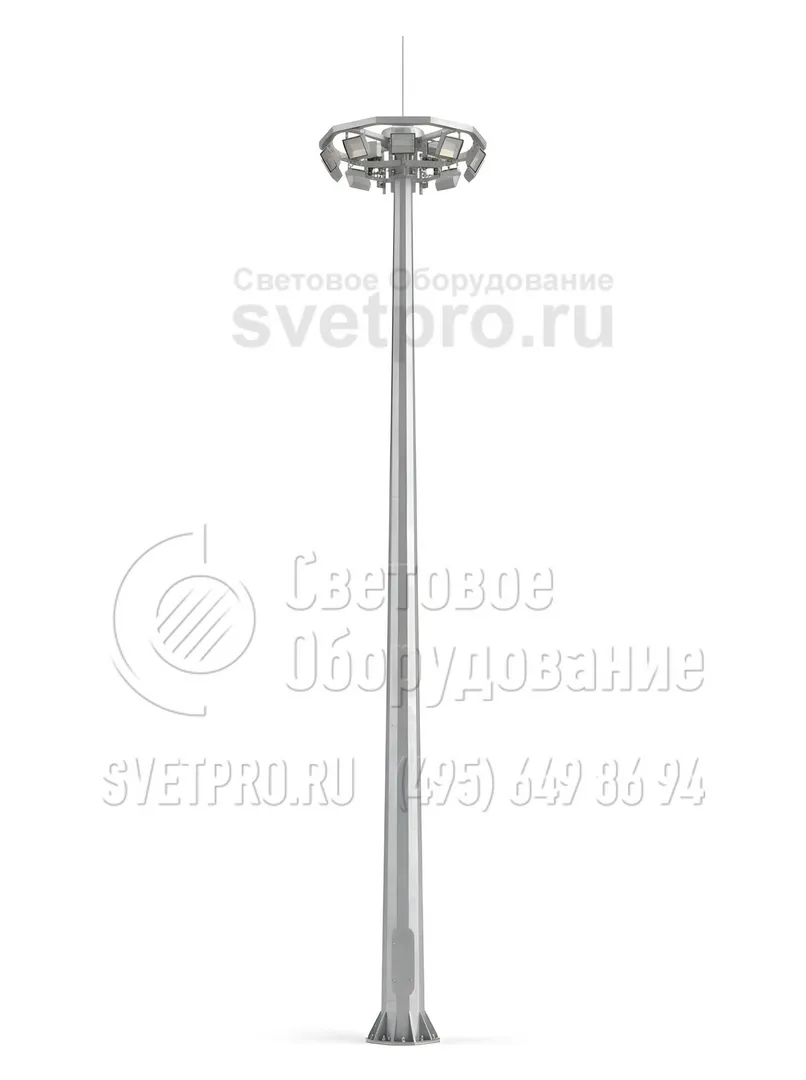

ВМО-25 Высокомачтовые опоры с мобильной короной высота 25 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВМО-25 |
Количество секций: | 2-4 |
Количество световых приборов: | 6 |
Установка: | На фундамент |
Количество крепежный отверстий: | 8 |
Материал: | Листовая сталь |
Размер фланца: | 750-900 мм |
Нижний диаметр: | 480-630 мм |
Верхний диаметр: | 148-180 мм |
Вес: | 1117-1624 кг |
Высота: | 25 м |
Форма опоры: | Граненая |
Тип короны: | Мобильная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Вес | Высота | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
ВМО | m, кг | H, м | d, мм | D, мм | A, мм | B, мм |
ВМО-25 | 1117 | 25 | 151 | 480 | 750 | 650 |
ВМО-25 | 1624 | 25 | 151 | 571 | 830 | 730 |
ВМО-25 | 1392 | 25 | 148 | 480 | 750 | 680 |
ВМО-25 | 1522 | 25 | 180 | 630 | 900 | 810 |
ОПИСАНИЕ

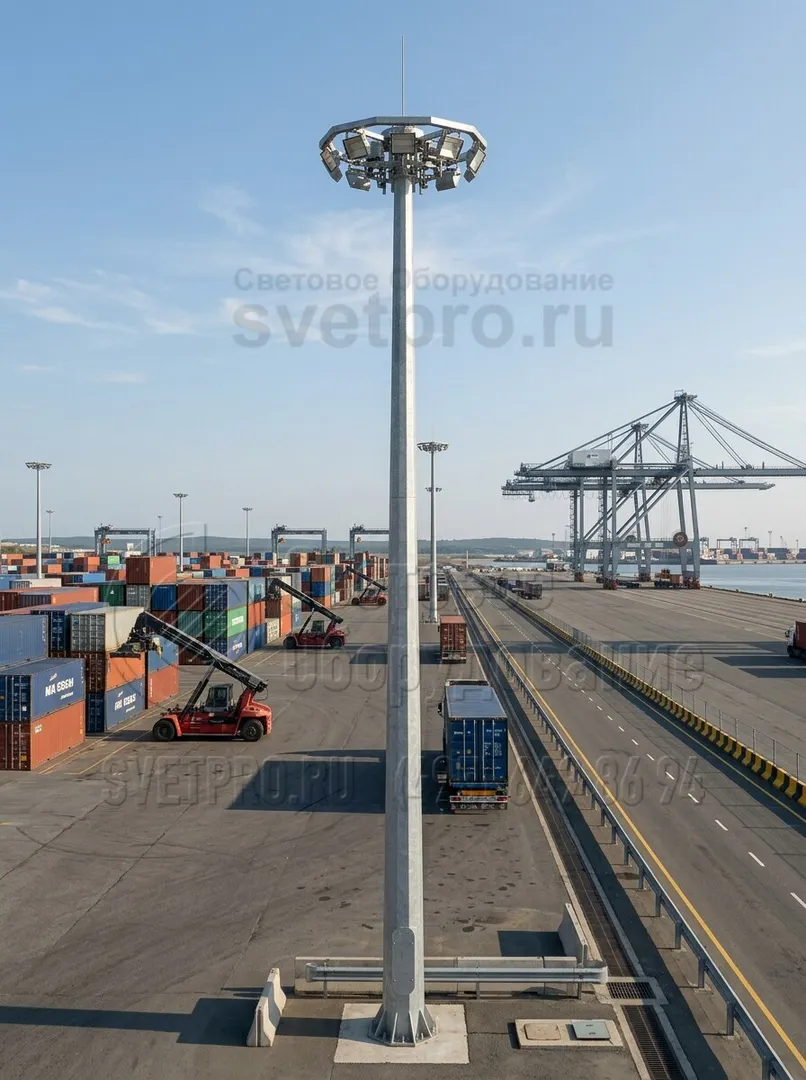

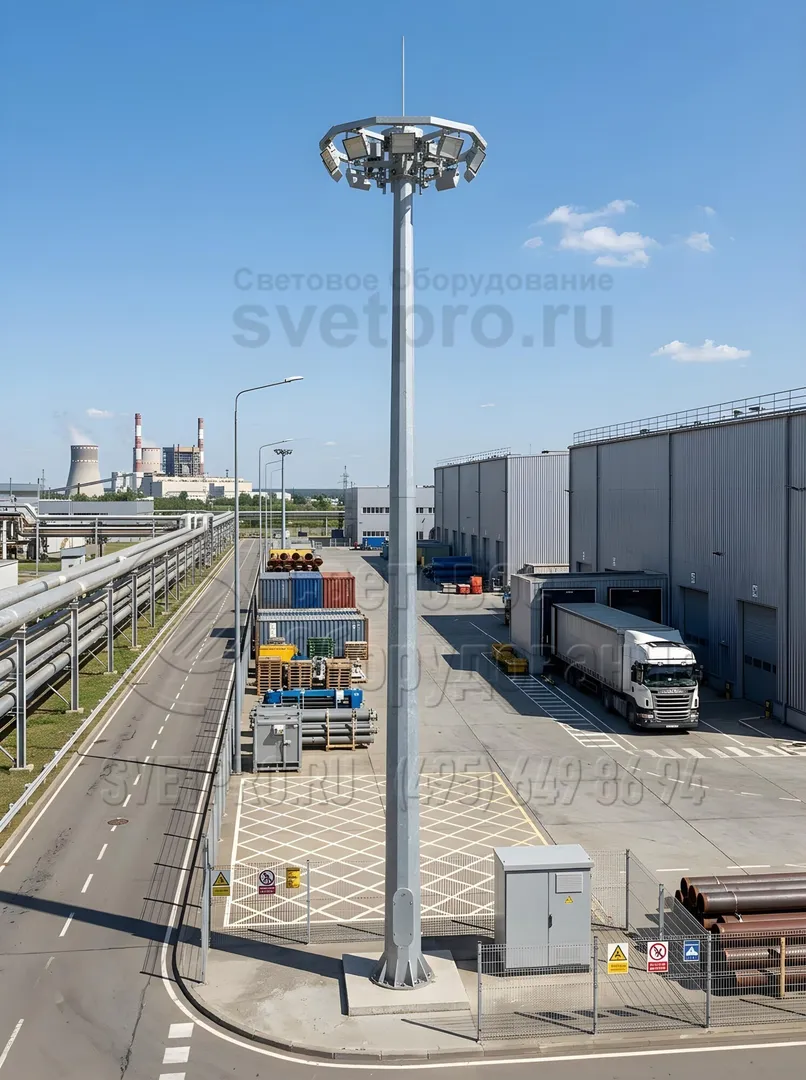

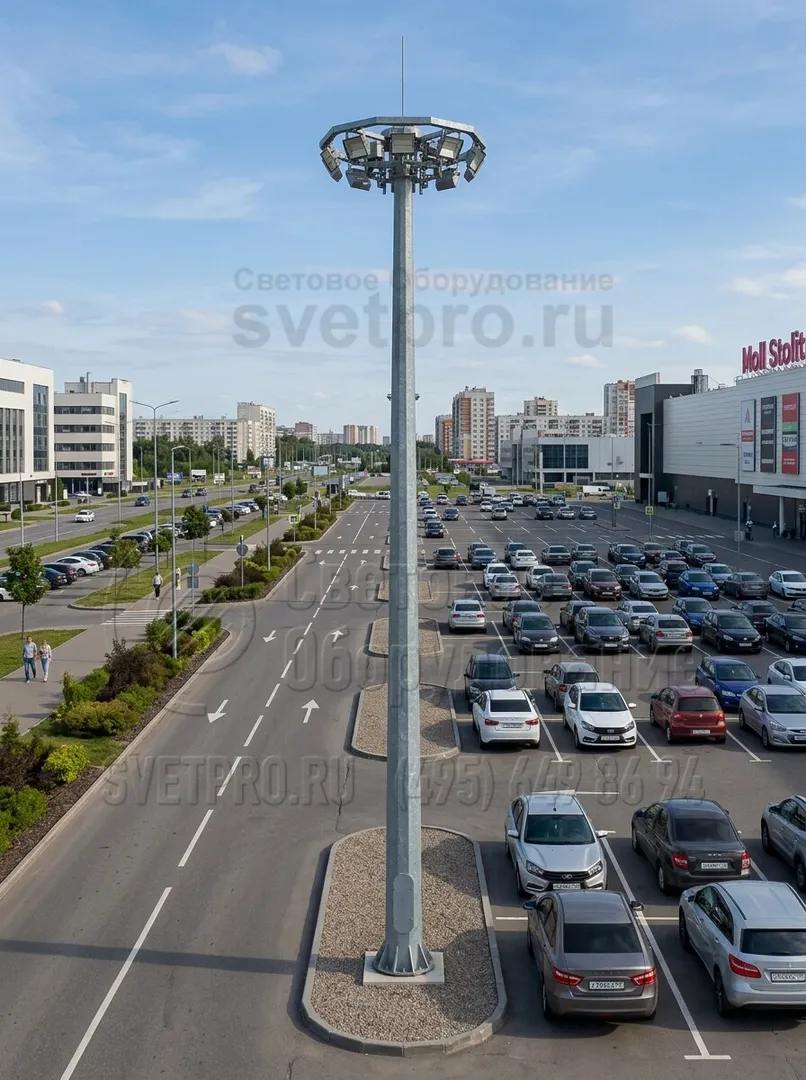

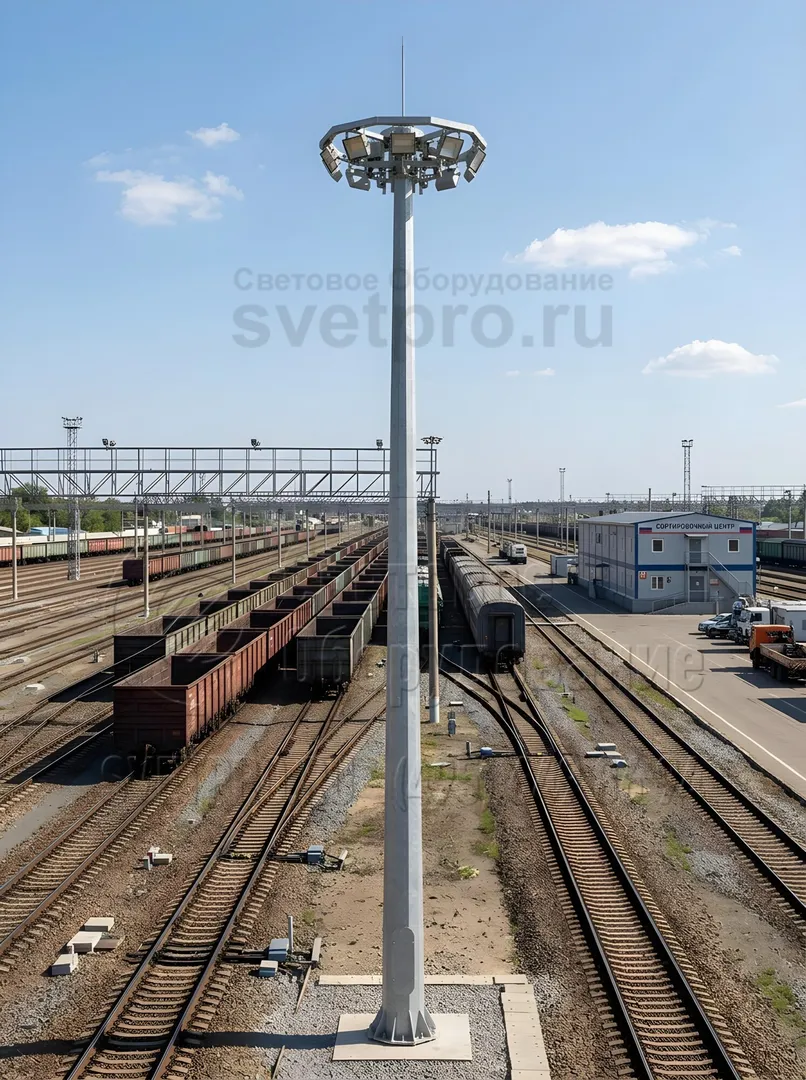

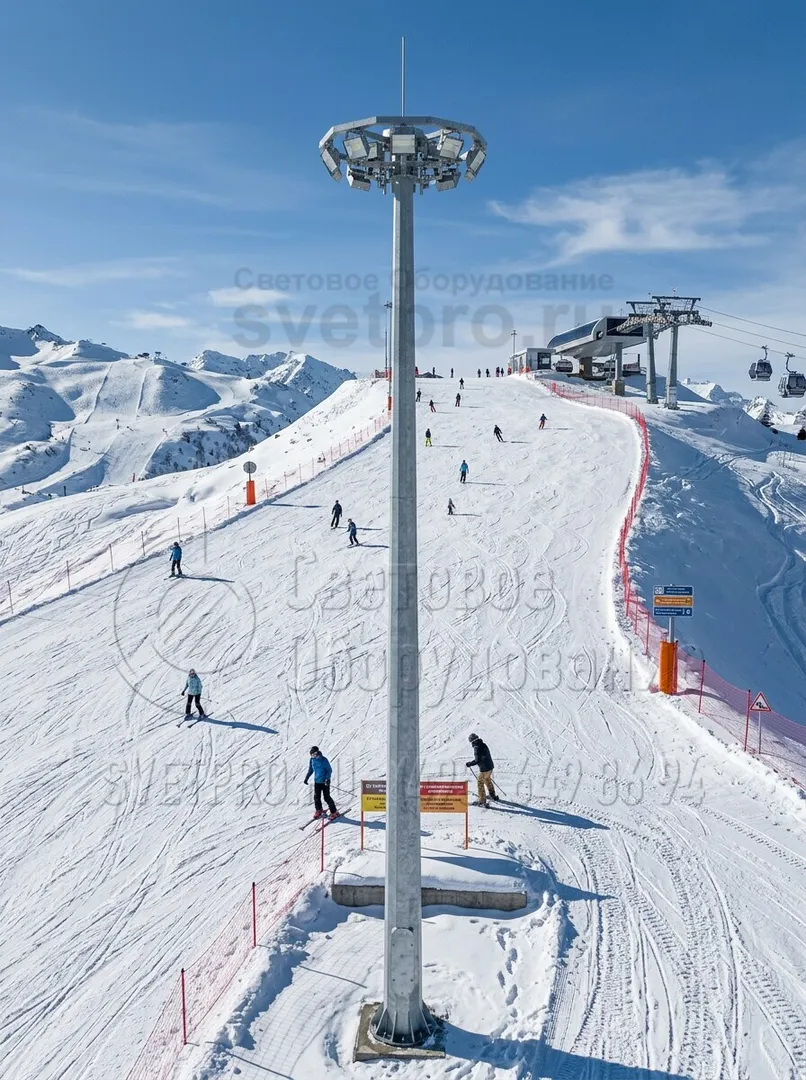

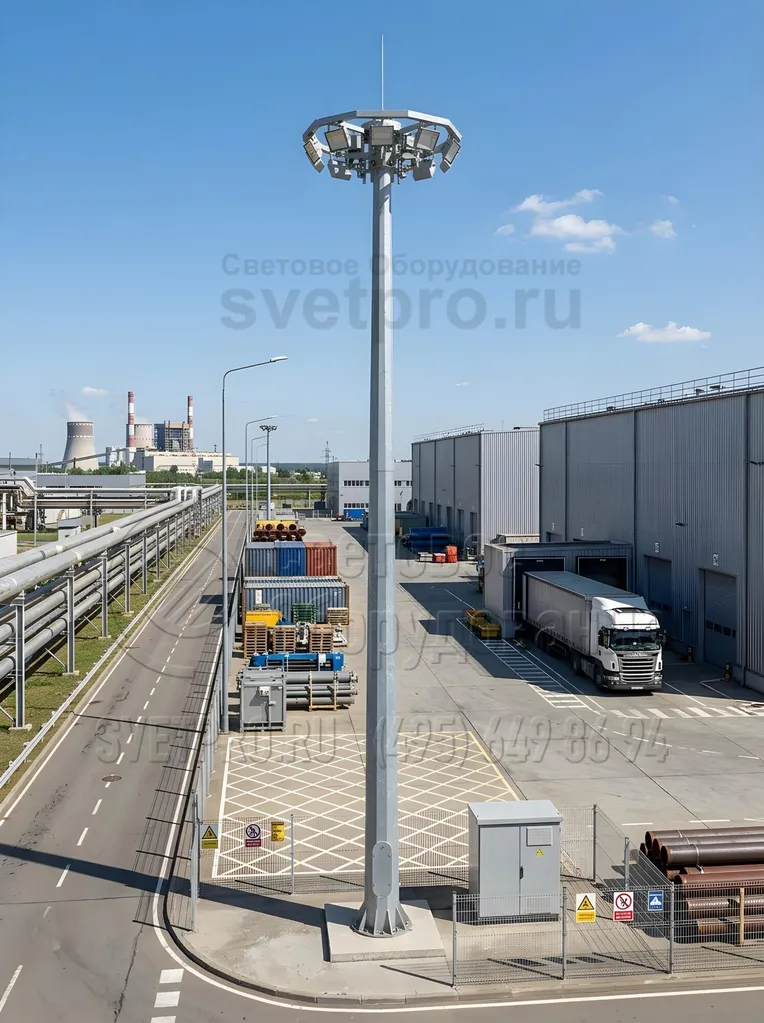

Опоры высокомачтового типа ВМО-25 с высотой столба 25 м способны заменить несколько десятков стандартных осветительных опор. Особенности конструкции предполагают расположение на подвижной короне мощных прожекторов и светильников, достаточных для освещения больших территорий. Сфера использования ВМО-25 распространяется на аэропорты, производственные площадки, транспортные развязки и автомагистрали.

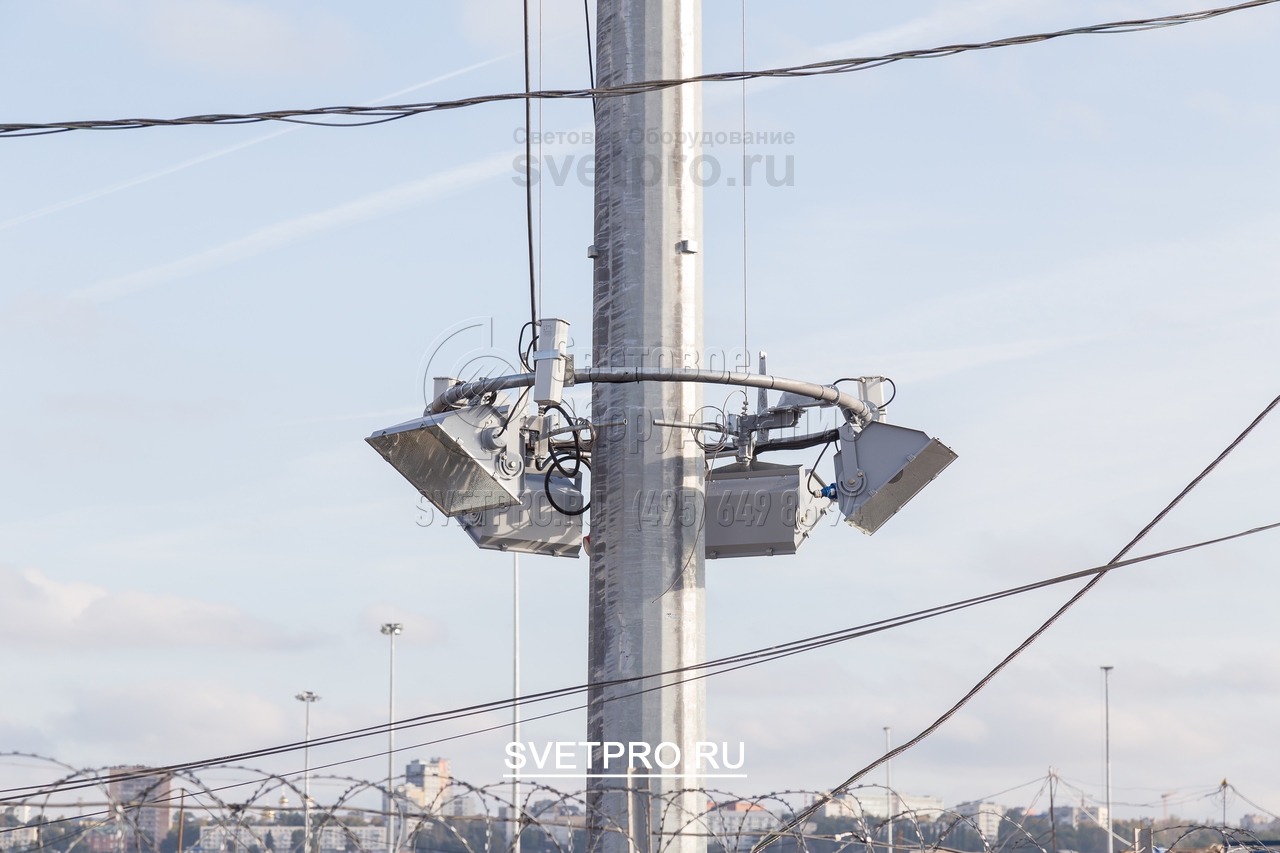

Обслуживание осветительных приборов выполняется посредством опускания короны вниз, что позволяет обходиться без использования спецтехники. Конструкция столба рассчитана на высокие нагрузки от погодных факторов и механических воздействий.

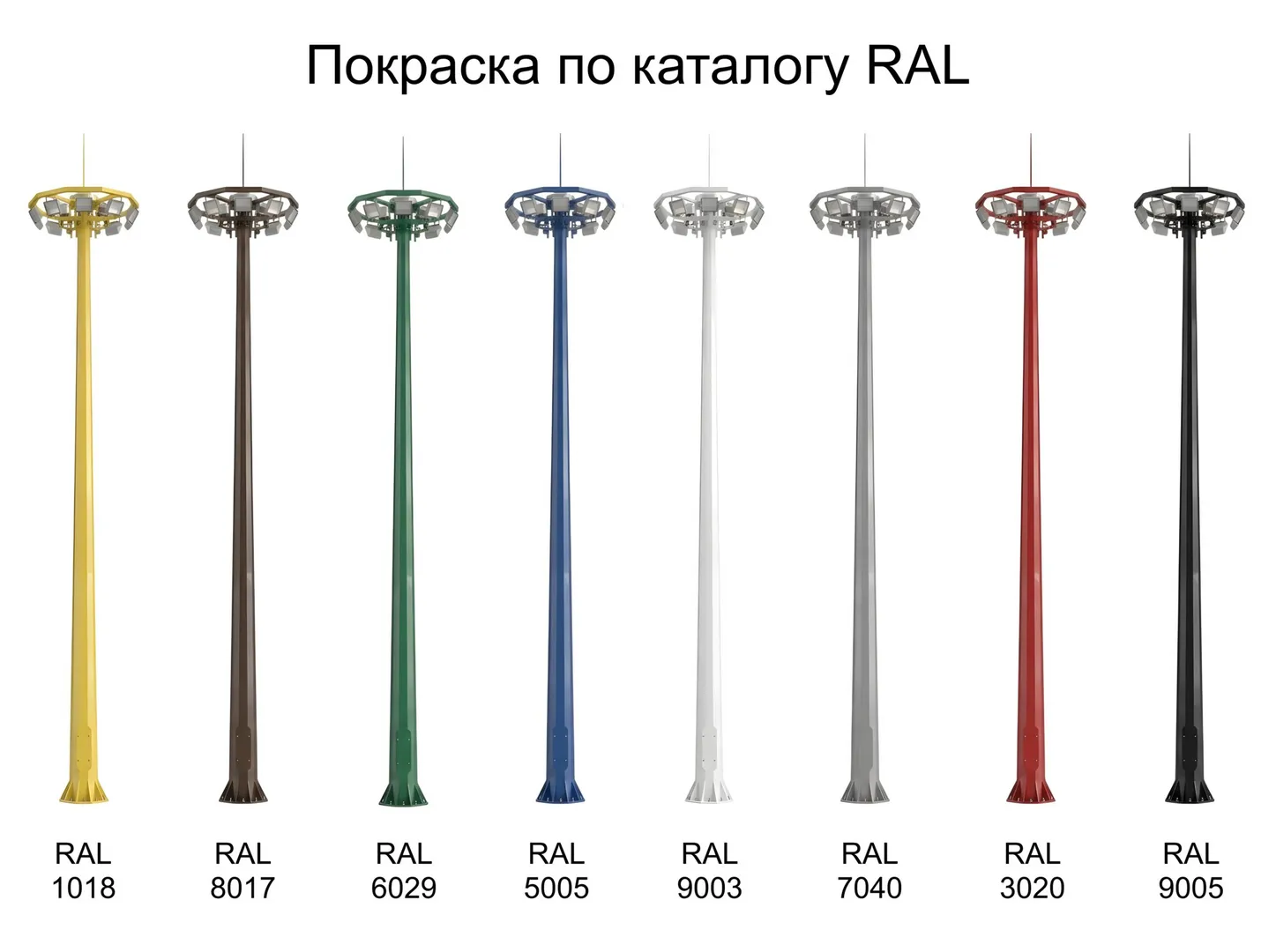

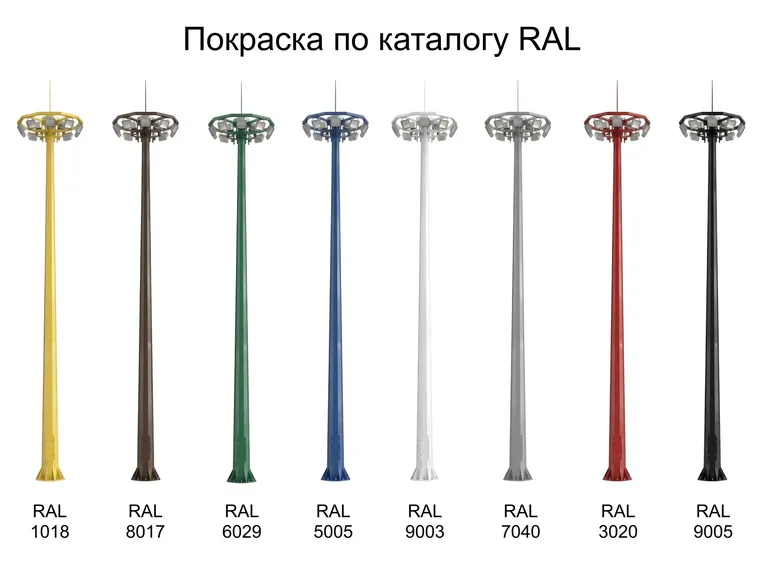

Модель ВМО-25 изготавливается из стального профиля путем сгибания и сварки. Полученные ребра жесткости столба позволяют успешно противостоять горизонтальным и вертикальным нагрузкам. Дополнительную защиту от ржавчины обеспечивает горячее цинкование. По желанию заказчика возможна обработка лакораской.

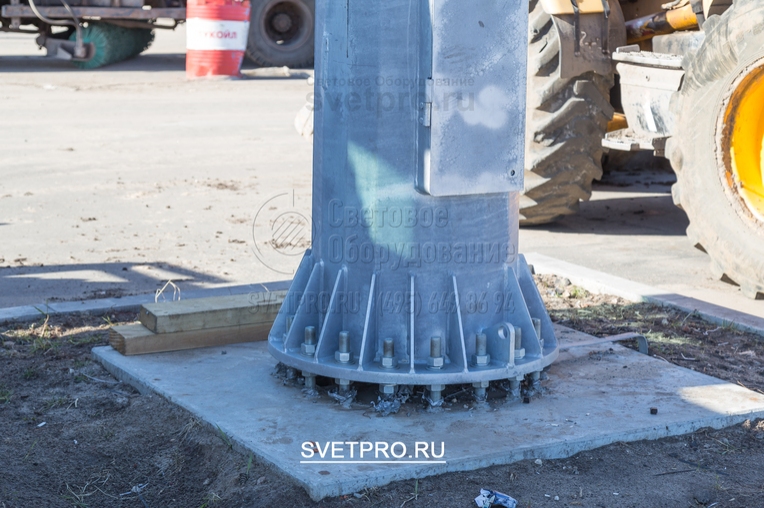

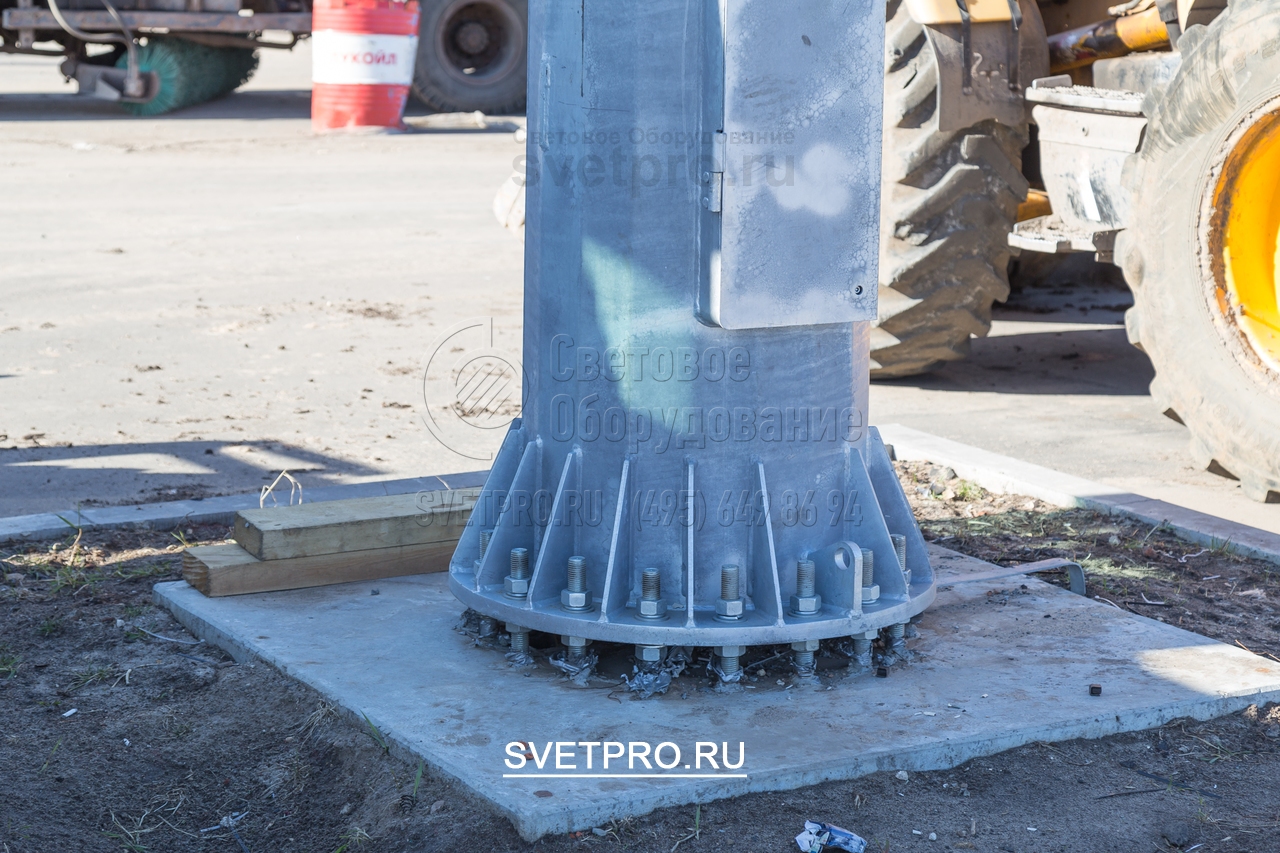

Опора монтируется на закладной фундамент из бетона, в котором расположен закладной металлический элемент.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

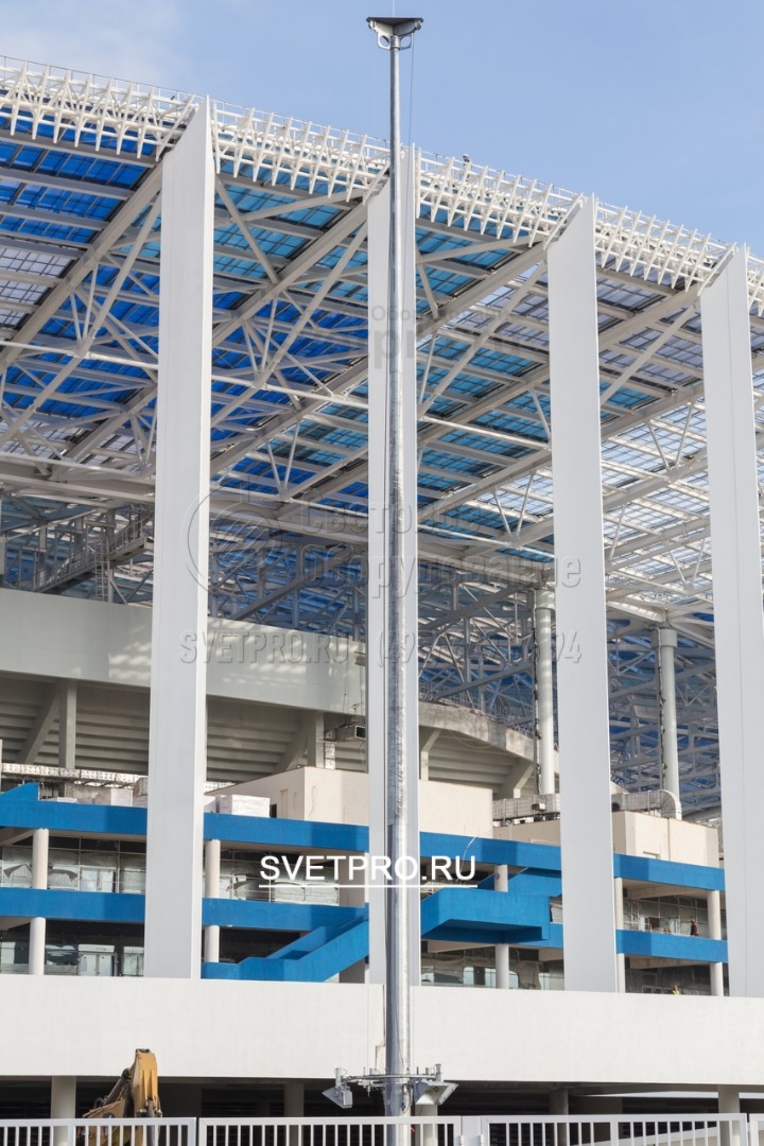

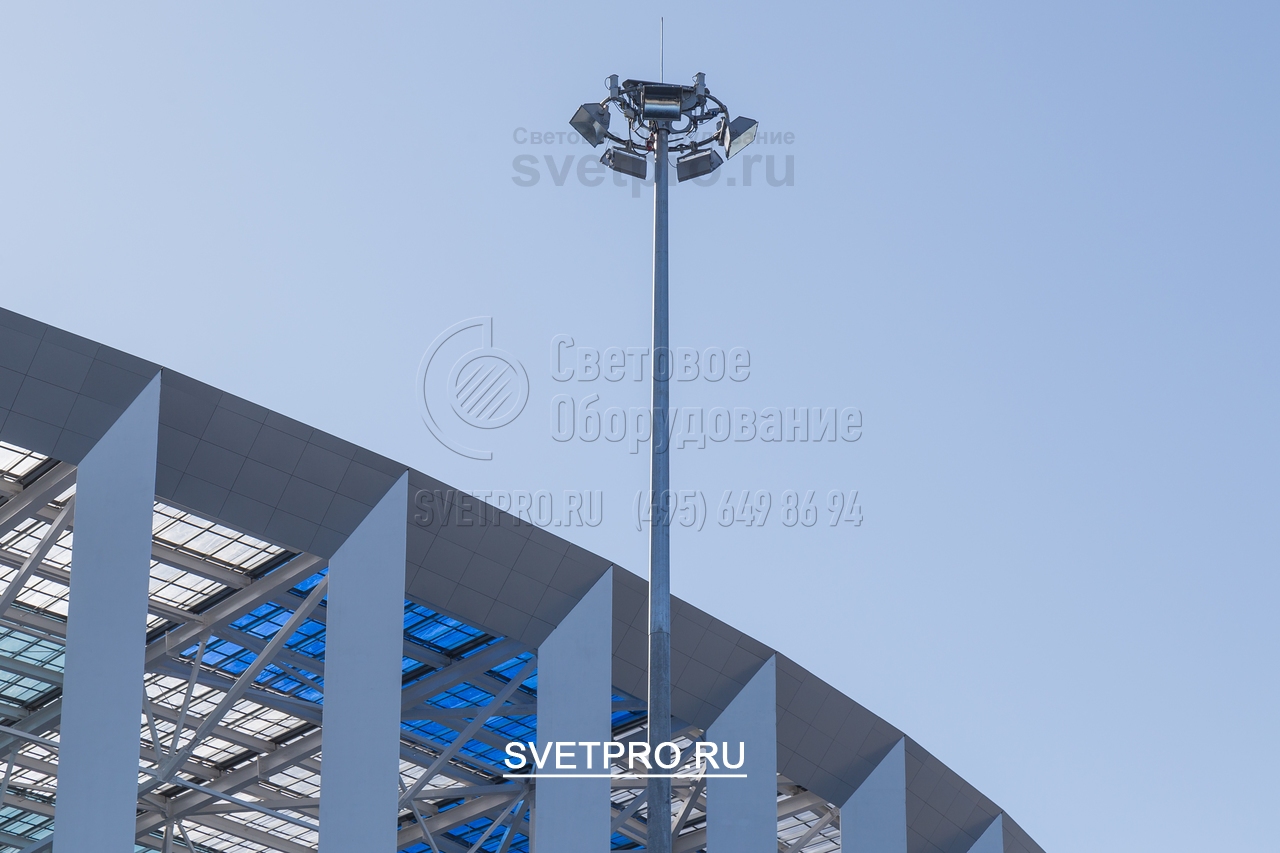

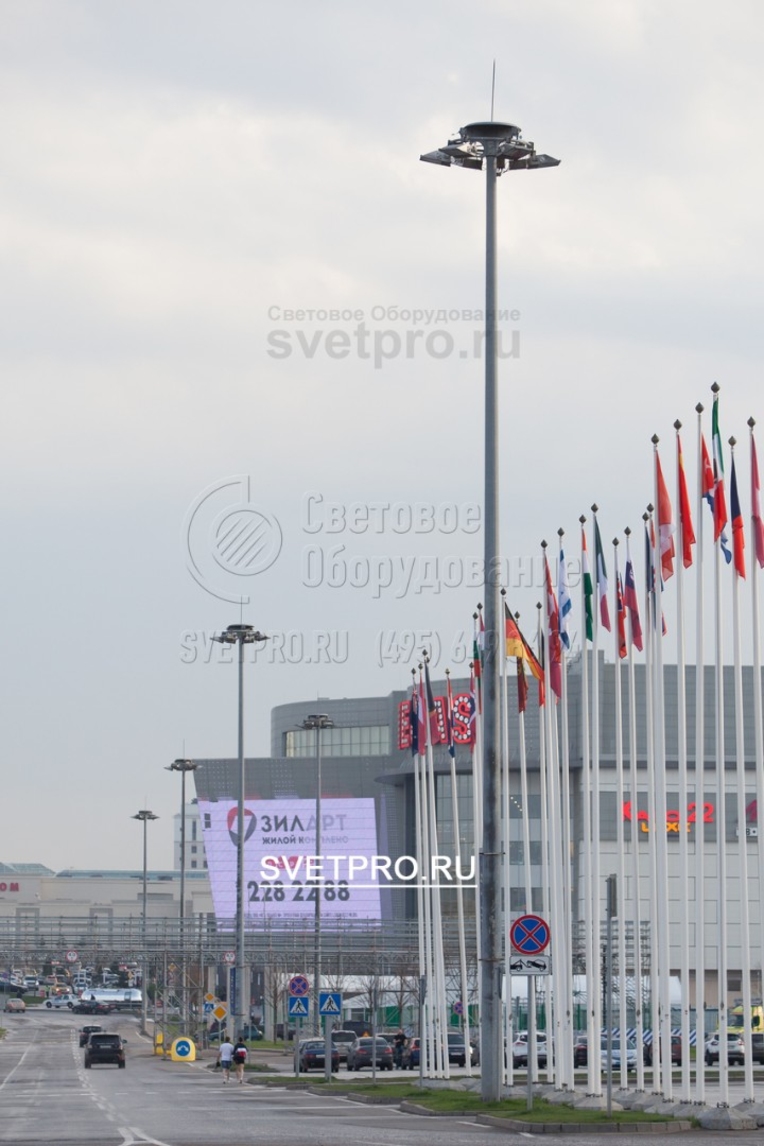

фото с объектов
Фотогалерея
