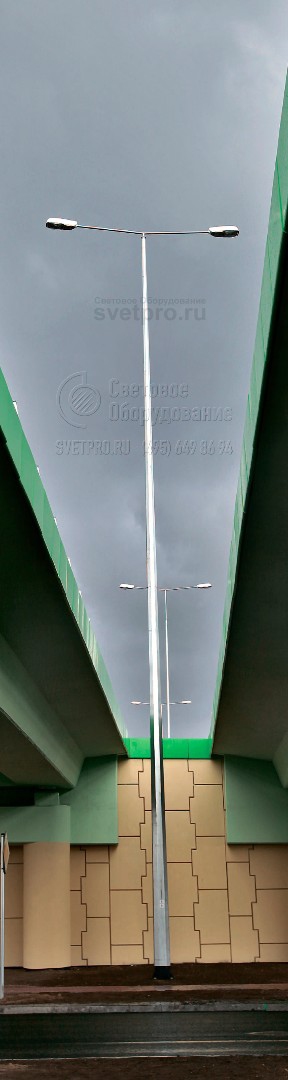

Altor P - 12 Стальная осветительная мачта круглая высота 12 метров
Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | Altor P - 12 |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Вес: | 120 кг |
Высота: | 12 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?

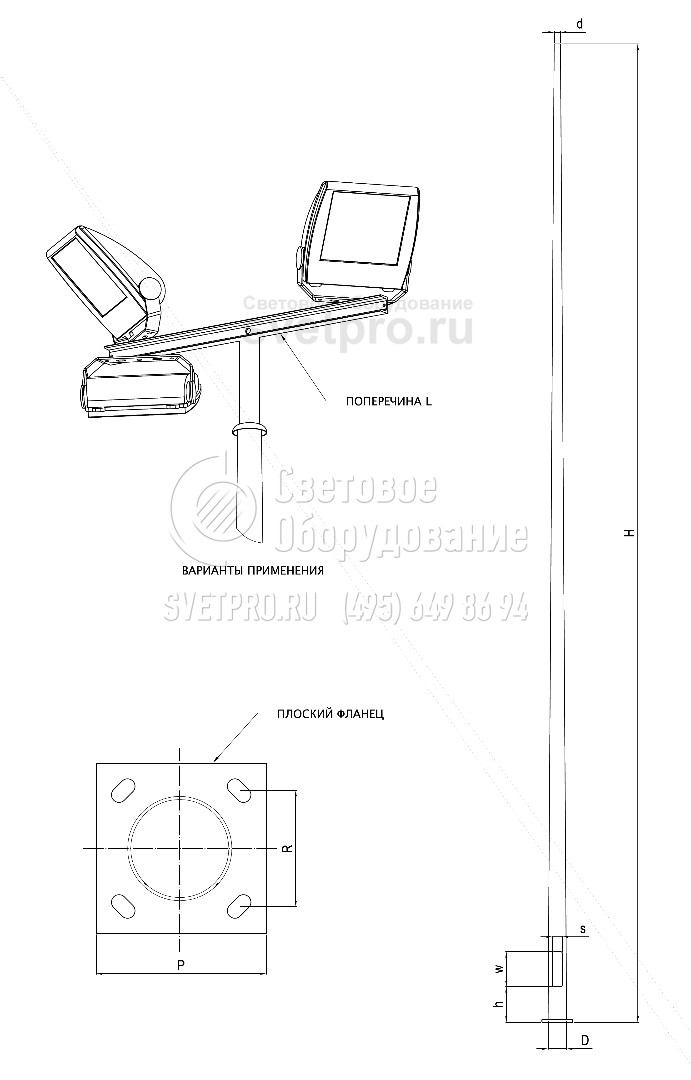

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Altor P
Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
---|---|---|---|---|---|---|---|---|---|---|---|
Altor P - 12 | 12 | 103 | 247 | 600 | 130 | 500 | 420/300 | М27/1350 | 245 | F-2 | 1700 |
Мачта высотой выше 12 м считается 2-секционной.
Длина секций в зависимости от типа опоры
Несущая способность опор Altor P
Высота опоры H, м | Вес, кг | Площадь прожектора в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
---|---|---|---|---|---|---|---|---|
Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
12 | 120 | 2,25 | 1,66 | 1,27 | 0,95 | 0,71 | 3440 | 395 |
ОПИСАНИЕ
Круглая стальная осветительная мачта Altor P, производимая компанией VALMONT (Польша), предназначена для высотного размещения мощных осветительных приборов – прожекторов на высоте от 12 до 20 метров. Технологии, применяемые компанией, обеспечивают выпуск мачт, с высокими эксплуатационными характеристиками, имеющими надежную коррозионную защиту, нанесенную методом горячего цинкования. Сварочный продольный шов выполнен плазменной сваркой, что обеспечивает его прочность и неброский внешний вид. Для удобства транспортировки, мачты от 14 до 20 м, состоят из 2-х секций. Фланец приварен к стволу двойным сварным швом. Полый ствол обеспечивает внутренний подвод питающего кабеля, улучшая эстетическую составляющую конструкции, обеспечивая ее использование в местах, с работающими высотными механизмами (открытые производственные территории), на спортивных объектах, площадях. В стволе мачты установлены электрокомплектующие. Обслуживание оборудования, установленного внутри ствола, производится через лючок 600х130 мм, установленный на расстоянии 500 мм от фланцевого соединения. От проникновений лючок надежно закрыт крышкой.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
