МГСК-25-КТП-В Высокомачтовые опоры со стационарной короной
Область применения: |
|
Назначение: |
|
Высота: | 25 м |
Вес: | 3260 кг |
Артикул производителя: | МГСК-25-КТП-В |
Производитель «Пересвет», Россия
как выбрать опору?

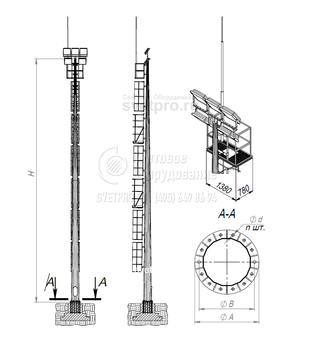

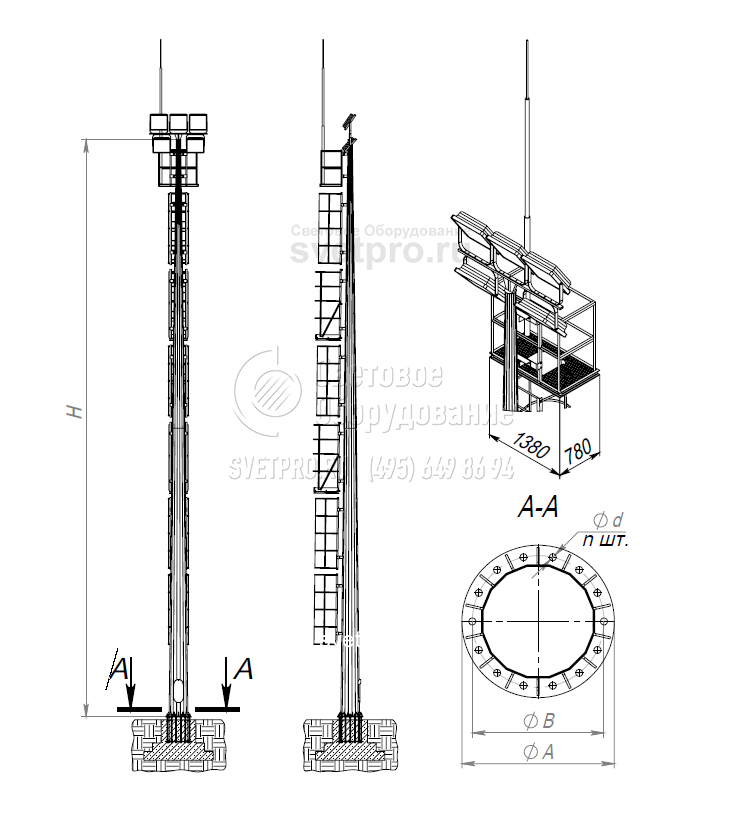

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | H | n | масса опоры | Наветренная площадь оборудования | Нагрузки на фундамент | Анкерный блок | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
I | II | III | IV | V | VI | VII | |||||||||||||||
М2 | кол- во ОП | М2 | кол- во ОП | М2 | кол- во ОП | М2 | кол- во ОП | М2 | кол- во ОП | М2 | кол- во ОП | М2 | кол- во ОП | N, т | P, т | Mx, т*м | |||||
МГСК-25-КТП-В | 25 | 18 | 3260 | 2 | 4 | 2 | 4 | 1 | 4 | 3,59 | 4,55 | 70,8 | АБ-М42х1000-18-1020 |
ОПИСАНИЕ
