ВМОН / ВМОС Высокомачтовые опоры со стационарной короной
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Высота: | 11-30 м |
| Покрытие: | Горячее цинкование |
| Вес: | 375-4881 кг |
| Верхний диаметр: | 90-470 мм |
| Нижний диаметр: | 340-1250 мм |
| Размер фланца: | 540-1250 мм |
| Материал: | Листовая сталь |
| Высота молниеотводного шпиля: | 1,5 м |
| Тип короны: | Стационарная |
Производитель «Svetpro», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

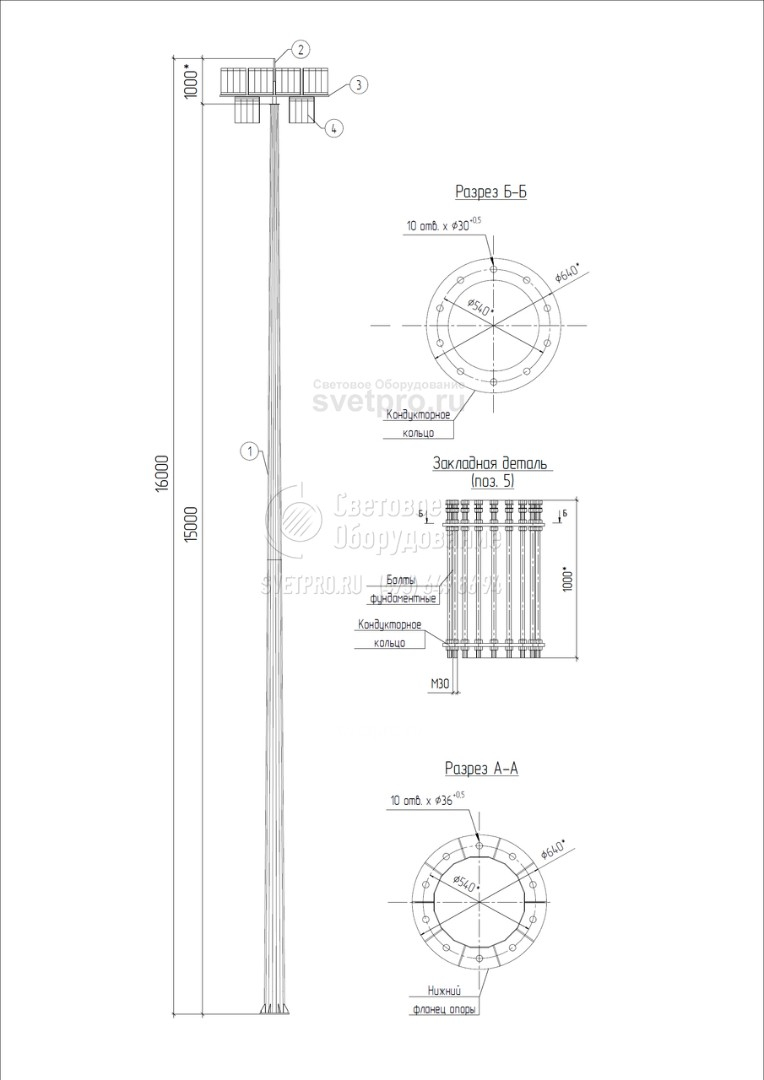

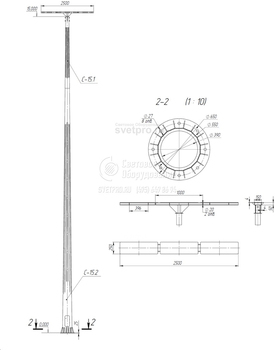

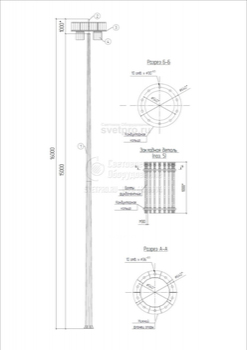

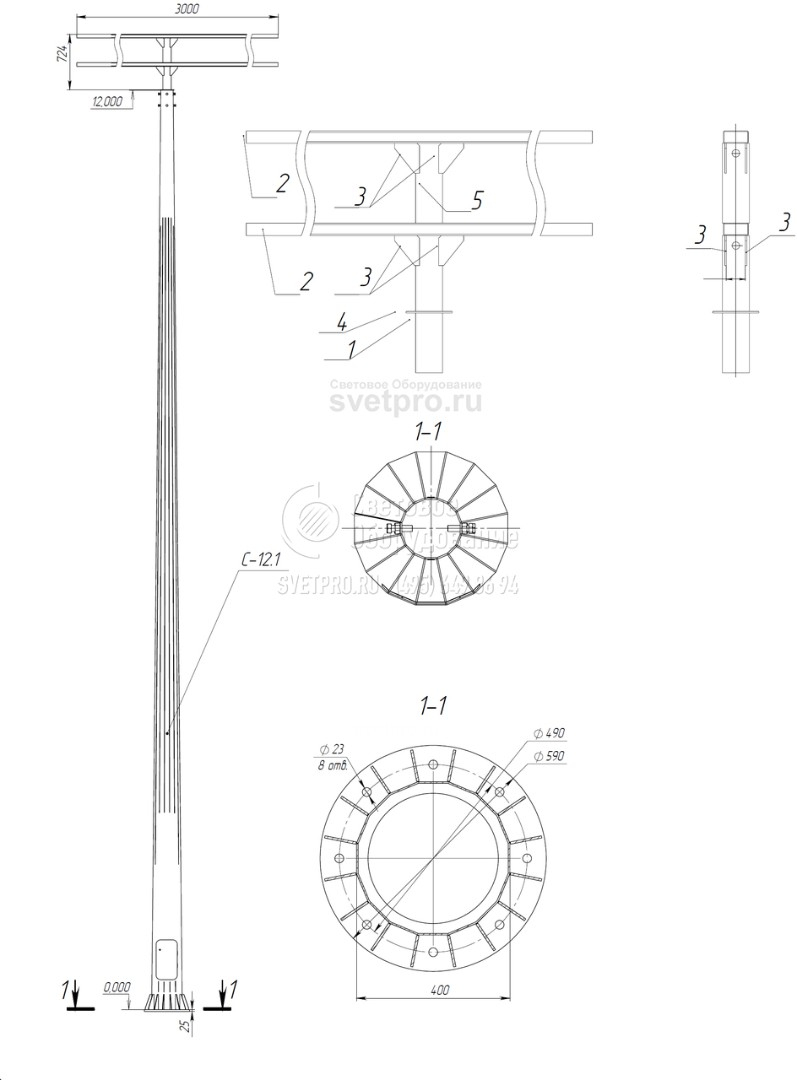

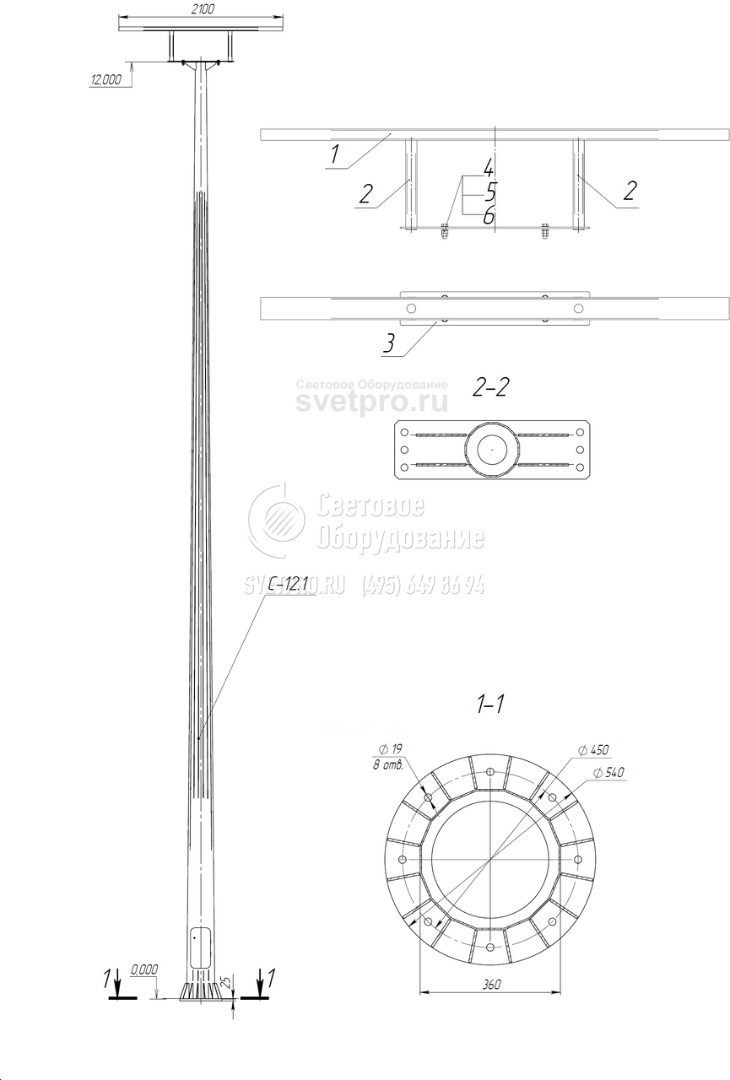

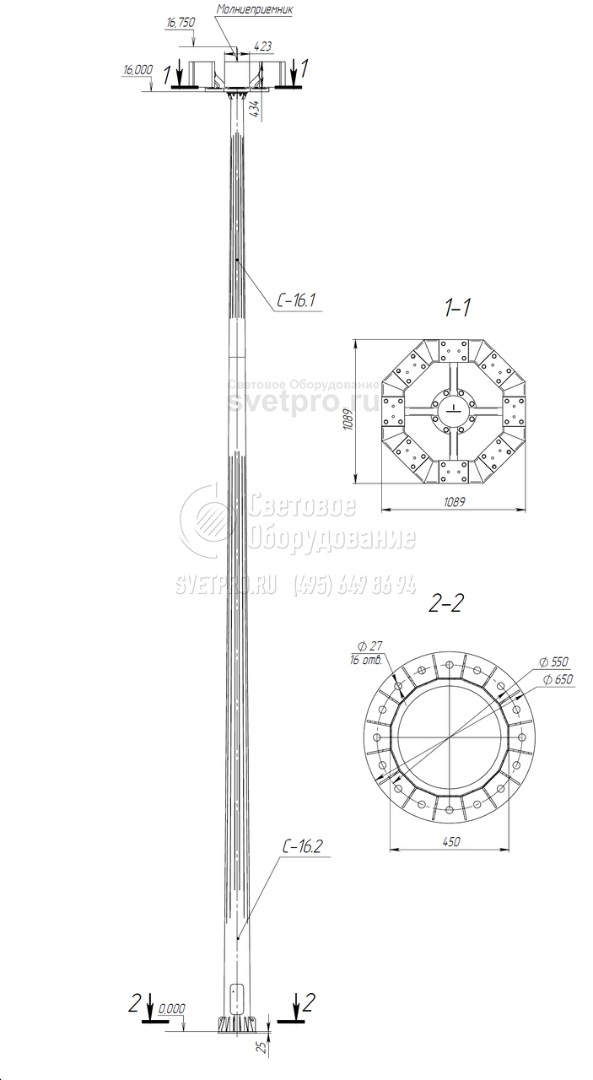

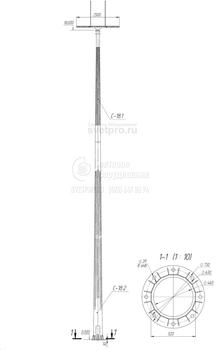

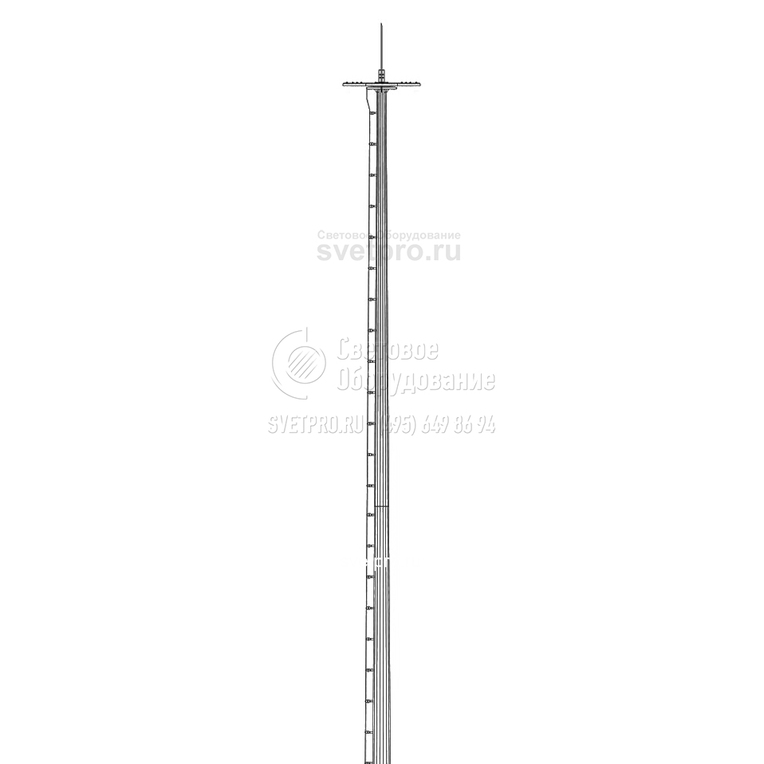

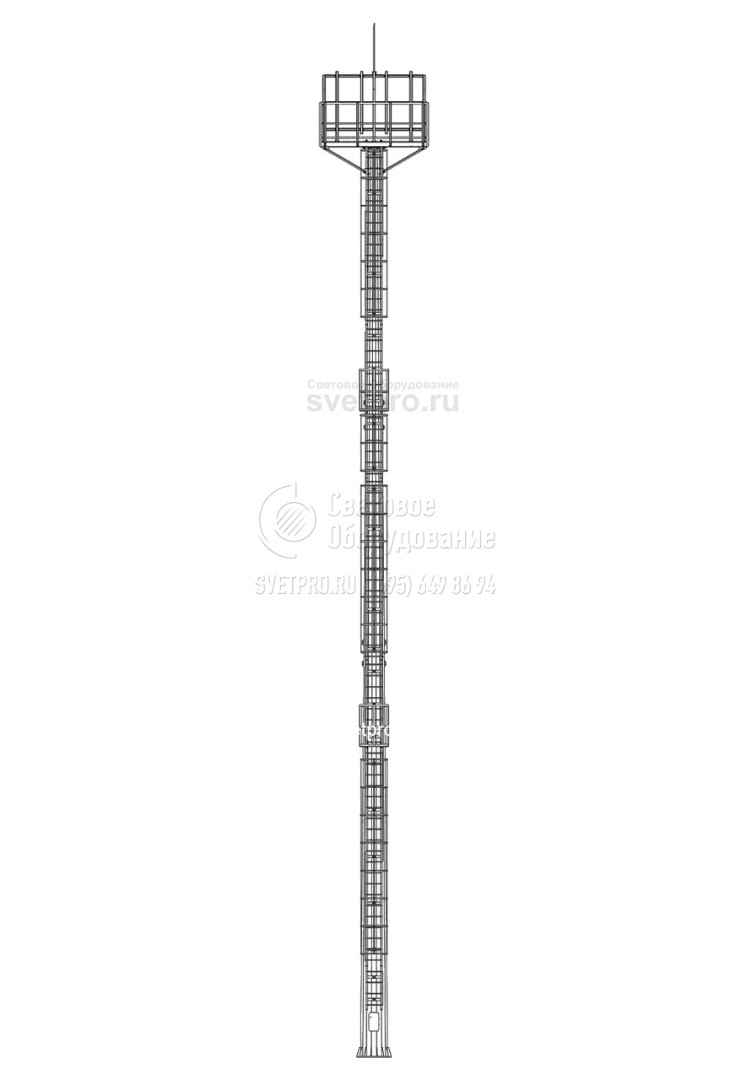

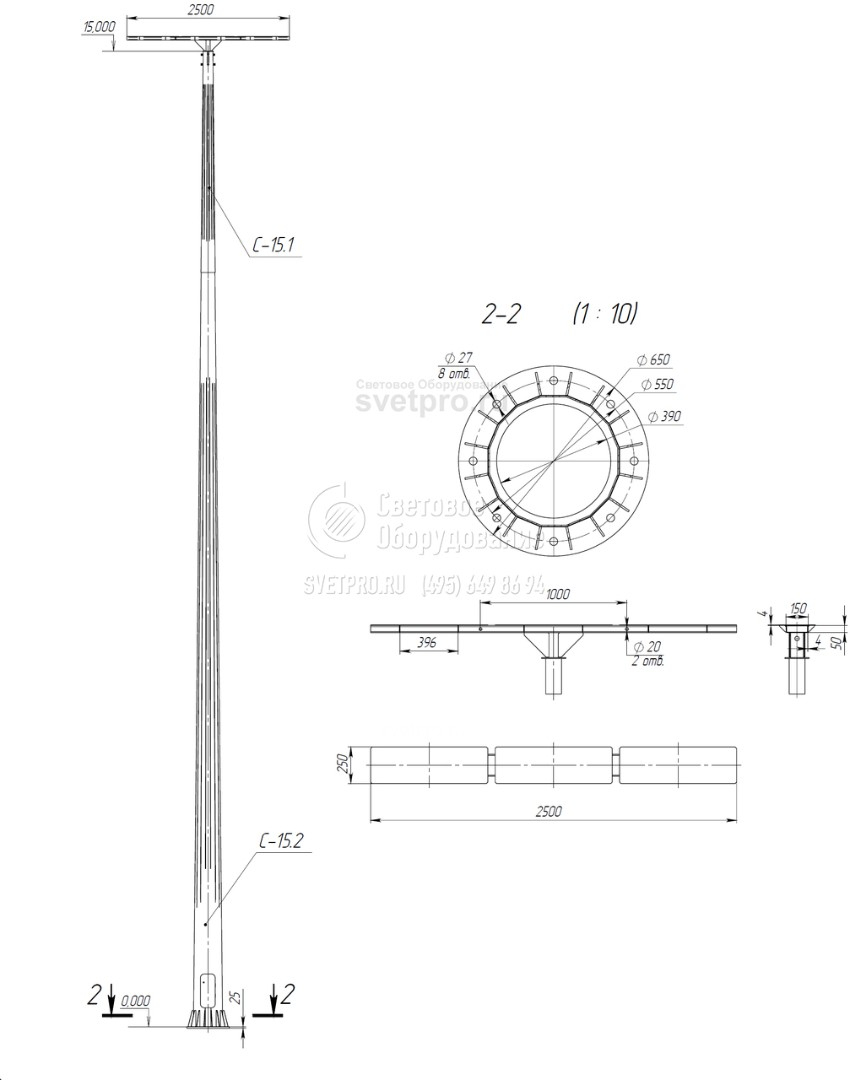

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий | Ветровой район |
|---|---|---|---|---|---|---|---|
| ВМОС/ВМОН | H, м | m,кг | d, мм | D, мм | A, мм | B, мм | |
| ВМОС-11 | 11 | 925 | 235 | 400 | 580 | 490 | 3 |
| ВМОС-12 | 12 | 375 | 140 | 340 | 540 | 450 | 2 |
| ВМОС-15 | 15 | 571 | 150 | 450 | 650 | 550 | 3 |
| ВМОС-16 | 16 | 1 572 | 288 | 480 | 680 | 580 | 3 |
| ВМОС-16 | 16 | 528 | 90 | 410 | 590 | 500 | 3 |
| ВМОС-16 | 16 | 557 | 130 | 450 | 630 | 540 | 5 |
| ВМОС-16 | 16 | 1 506 | 288 | 480 | 680 | 580 | 3 |
| ВМОС-16 | 16 | 662 | 210 | 450 | 650 | 550 | 5 |
| ВМОС-16 | 16 | 1 289 | 320 | 520 | 720 | 620 | 3 |
| ВМОС-16 | 16 | 463 | 160 | 440 | 640 | 540 | 2 |
| ВМОС-18 | 18 | 1 246 | 280 | 550 | 750 | 650 | 1 |
| ВМОС-20 | 20 | 937 | 220 | 500 | 700 | 600 | 2 |
| ВМОС-20 | 20 | 1 630 | 270 | 550 | 750 | 650 | 3 |
| ВМОС-20 | 20 | 804 | 180 | 440 | 640 | 540 | 3 |
| ВМОС-20 | 20 | 2 957 | 470 | 870 | 1110 | 990 | 7 |
| ВМОС-20 | 20 | 2 006 | 210 | 600 | 800 | 700 | 2 |
| ВМОС-20 | 20 | 1 846 | 280 | 540 | 740 | 640 | 1 |
| ВМОС-20 | 20 | 1 530 | 260 | 570 | 670 | 570 | 3 |
| ВМОС-20 | 20 | 1 435 | 300 | 680 | 880 | 780 | 5 |
| ВМОС-25 | 25 | 2 799 | 415 | 790 | 990 | 890 | 2 |
| ВМОС-25 | 25 | 3 252 | 350 | 900 | 1120 | 1010 | 4 |
| ВМОС-25 | 25 | 2 726 | 315 | 600 | 800 | 700 | 3 |
| ВМОС-30 | 30 | 4 881 | 430 | 1030 | 1250 | 1140 | 4 |
| ВМОН-12 | 12 | 1 195 | 280 | 500 | 700 | 600 | 1 |
| ВМОН-16 | 16 | 1 071 | 160 | 480 | 680 | 580 | 1 |
| ВМОН-16 | 16 | 1 386 | 260 | 500 | 700 | 600 | 3 |
| ВМОН-18 | 18 | 1 247 | 176 | 500 | 700 | 600 | 1 |
| ВМОН-25 | 25 | 2 648 | 340 | 740 | 960 | 850 | 1 |
| ВМОН-30 | 30 | 3 148 | 310 | 850 | 1050 | 950 | 1 |
| ВМОН-30 | 30 | 4 656 | 410 | 950 | 1060 | 1170 | 2 |
| ВМОН-40 | 40 | 6 475 | 410 | 1050 | 1300 | 1150 | 1 |
ОПИСАНИЕ
Опора состоит их двух и более секций с верхним фланцем, на котором устанавливается площадка для установки приборов освещения. На вершине опоры монтируется молниеприемник стандартной высотой 1,5 м.При необходимости (по требованию Заказчика) высокомачтовая коническая опора может совмещать функции освещения и громоотвода – в этом случае высота молниеприемника определяется техническим заданием.
Опоры, в зависимости от назначения, изготавливаются следующих типов:
Без площадок и лестниц — обслуживание короны осуществляется с помощью автоподъемника;

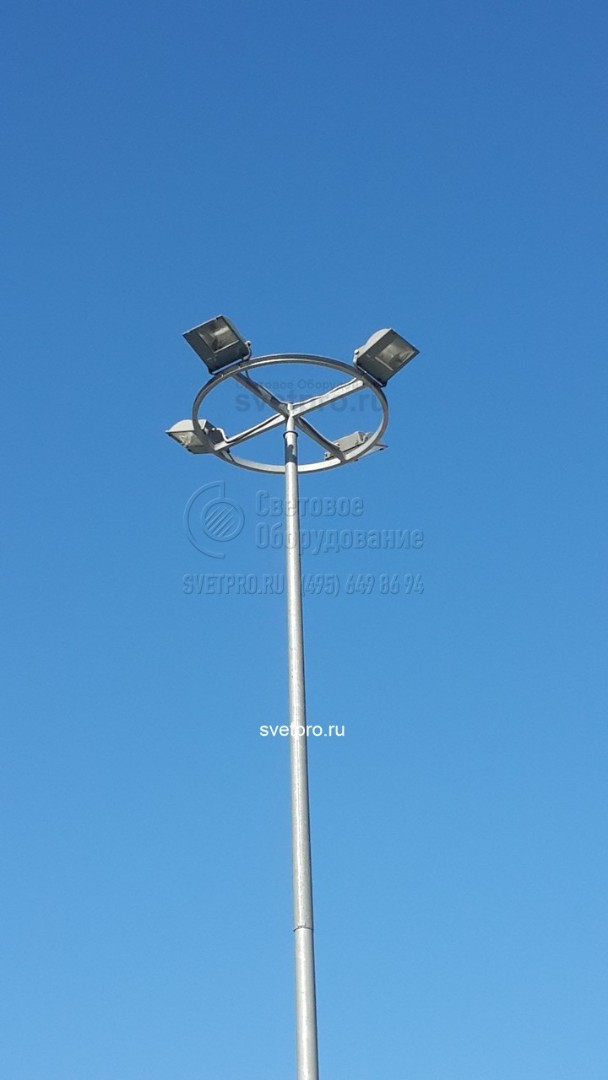

С круглой площадкой — для равномерного размещения осветительного оборудования на 360о;
С прямоугольной площадкой — для размещения осветительного оборудования на одну-четыре стороны;

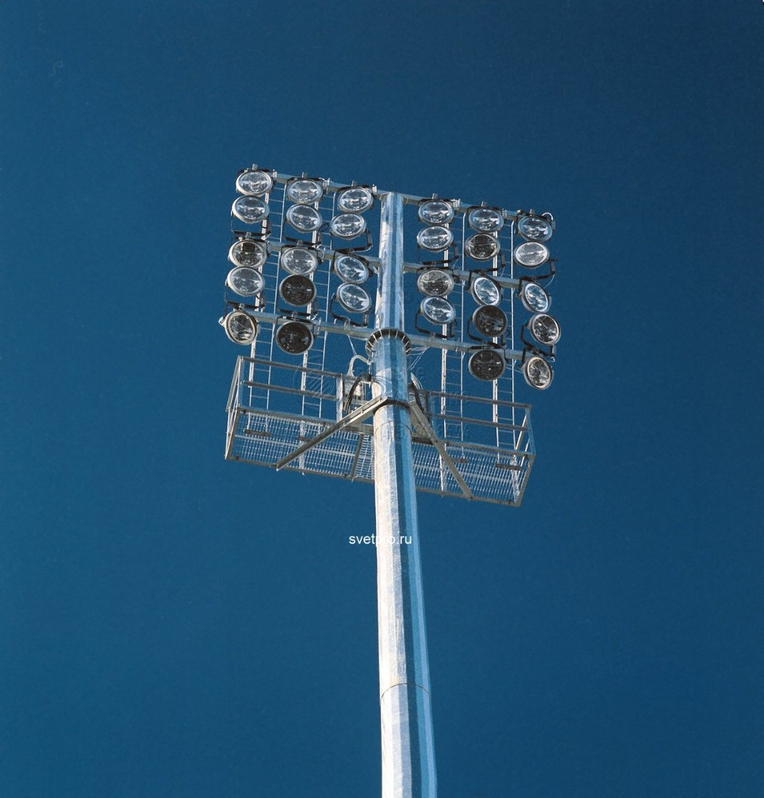

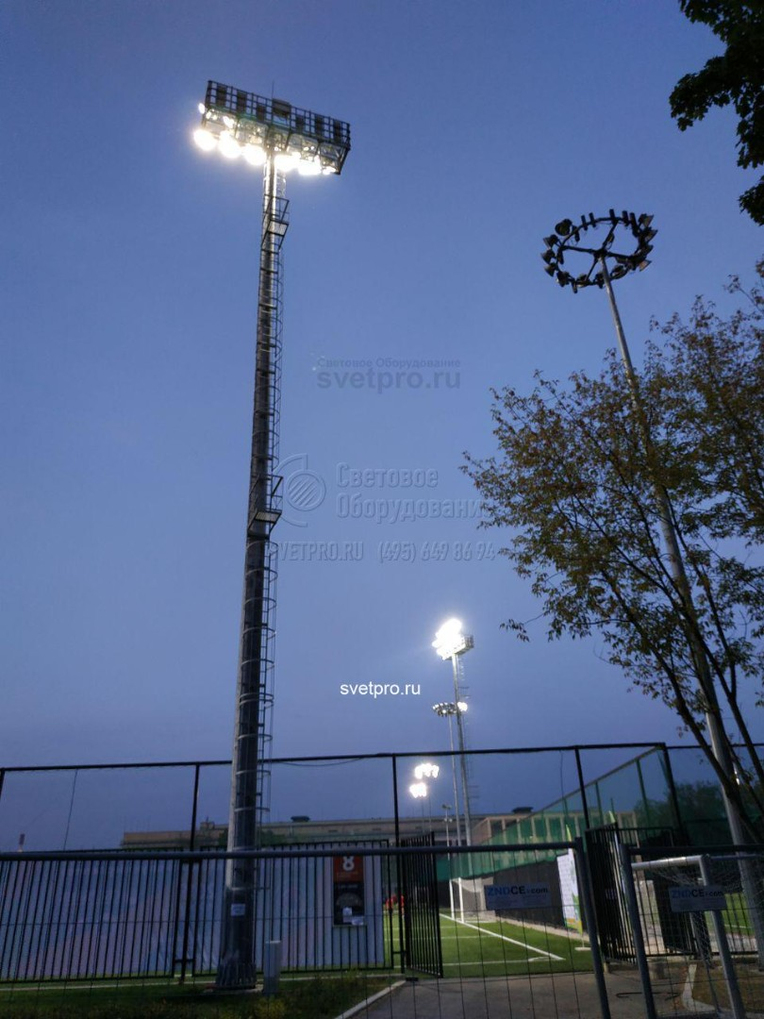

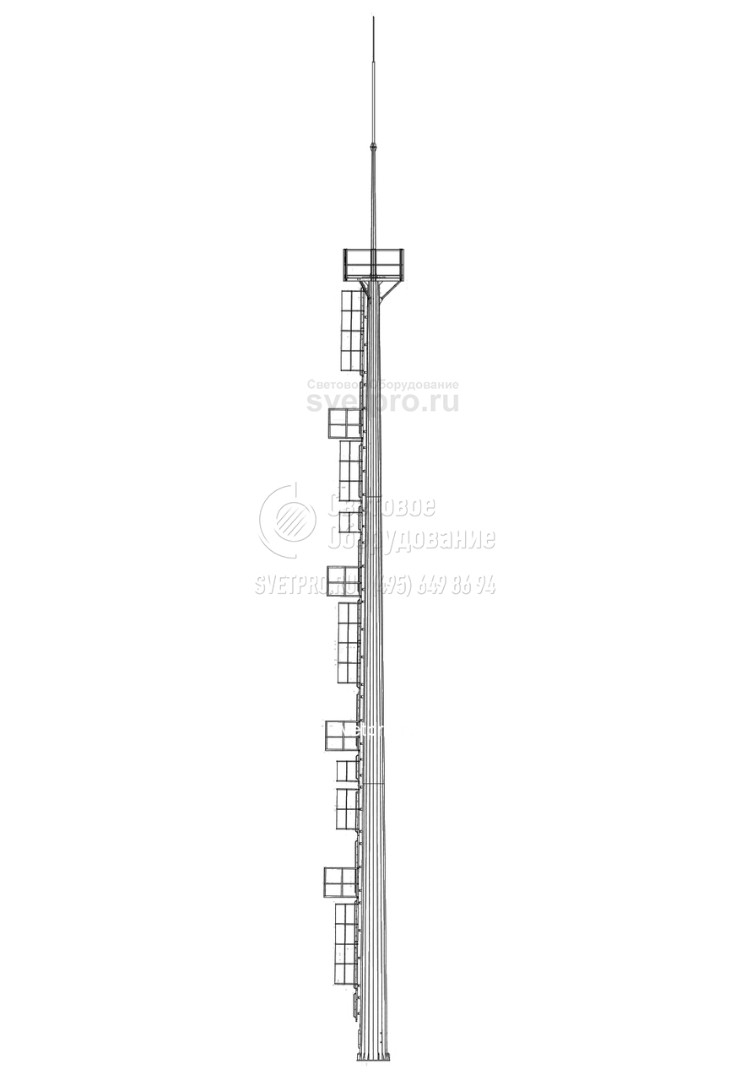

С наклонной панелью и площадкой обслуживания— для установки прожекторов спортивных арен, создания мощного светового потока на одну сторону

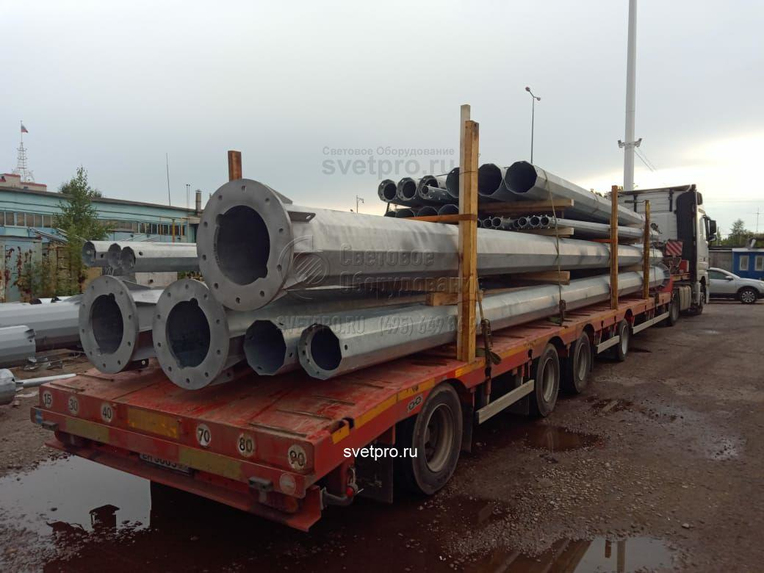

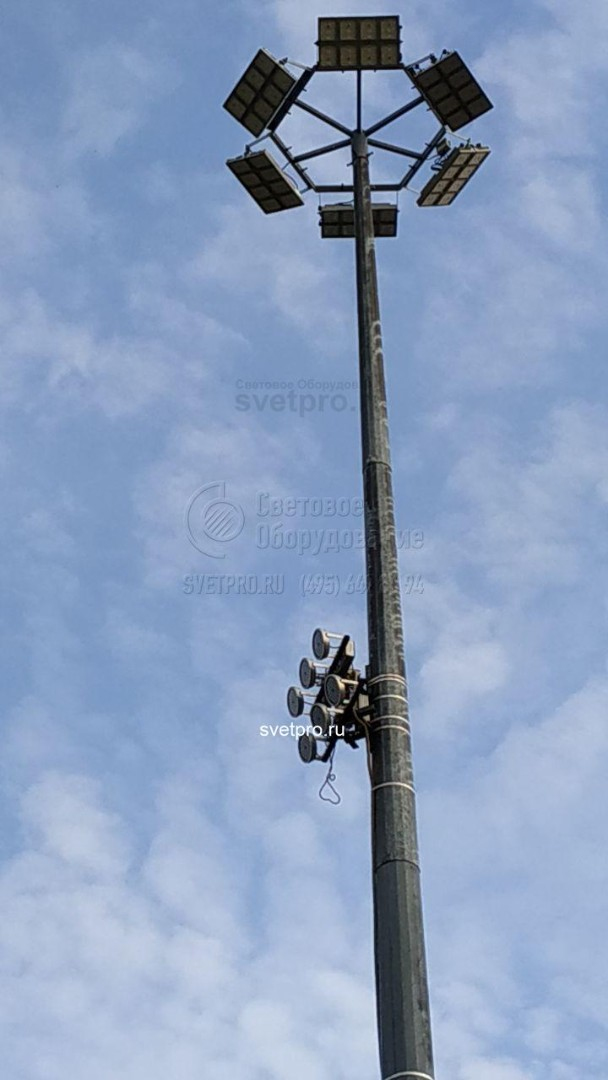

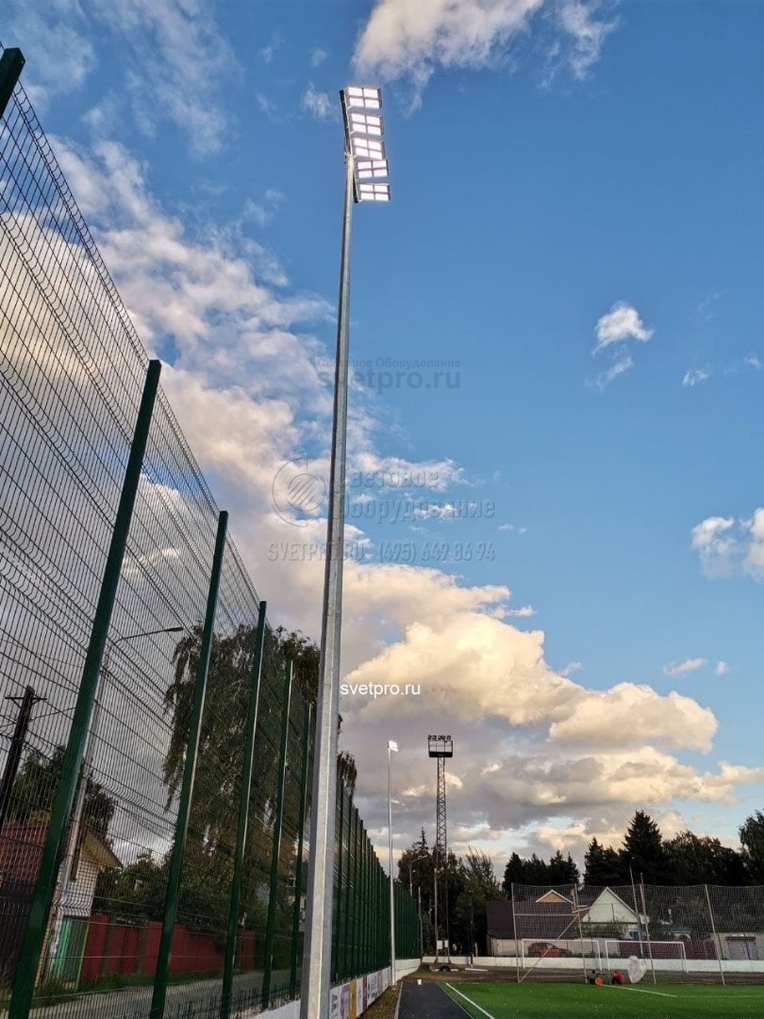

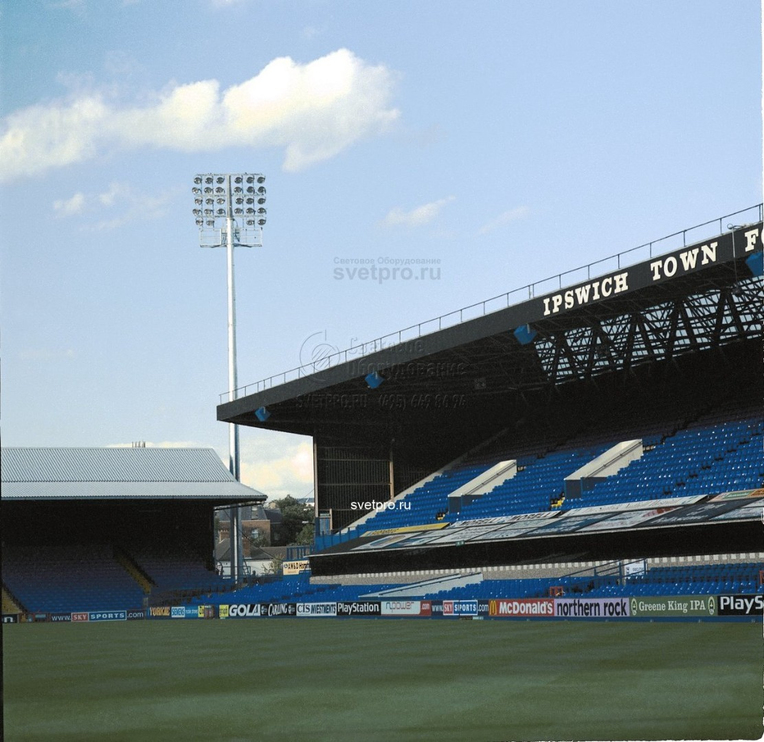

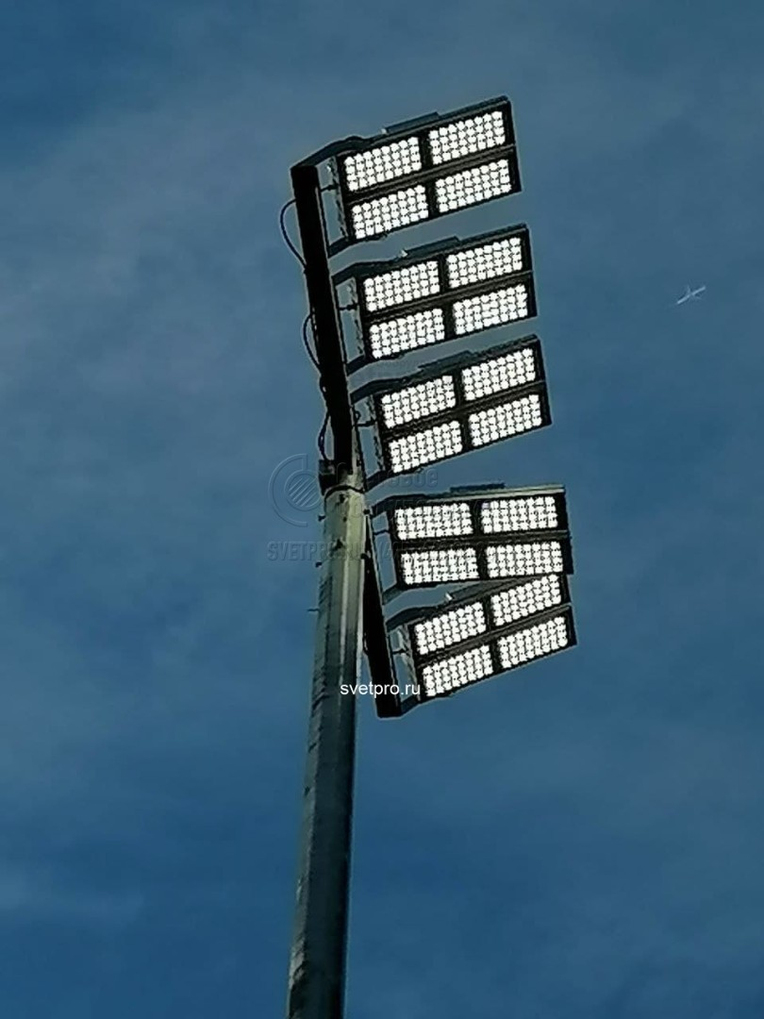

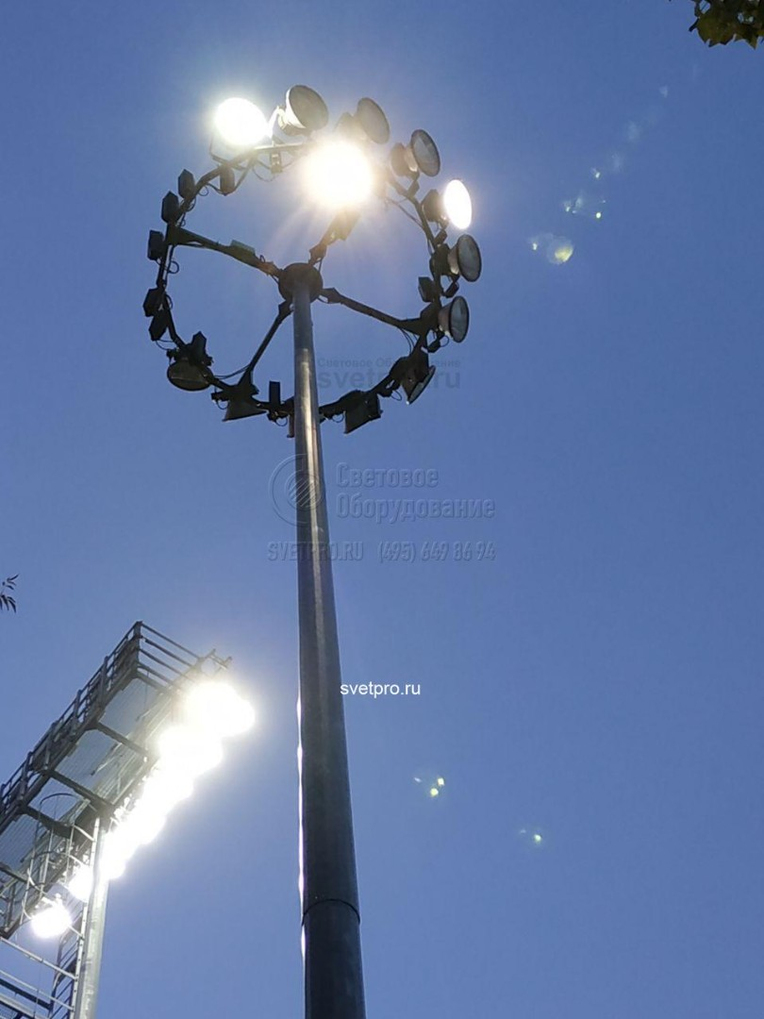

Фотогалерея
-
1. -
2. -
3. -
4. -
5. -
6. -
7. -
8. -
9. -
10. -
11. -
12. -
13.
