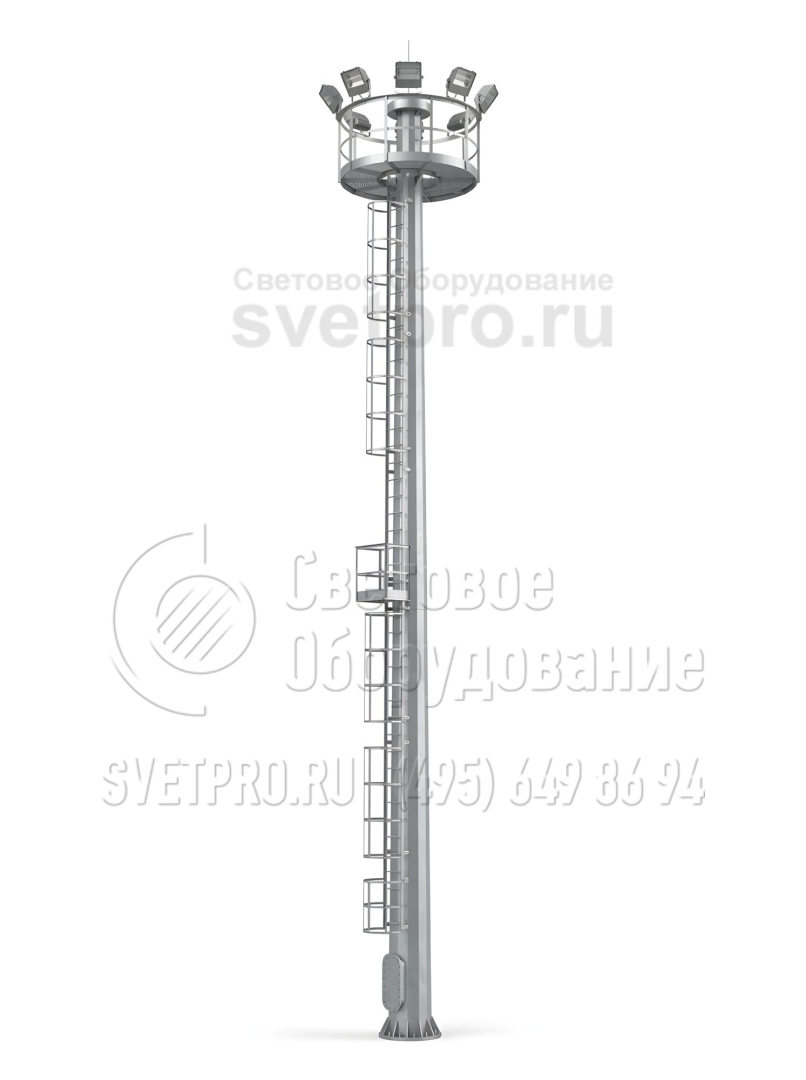

ВМОН-25 Высокомачтовые граненые опоры со стационарной короной высота 25 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВМОН-25 |
Количество секций: | 2-4 |
Количество световых приборов: | до 60 |
Установка: | Фланцевой частью на заранее установленный и забетонированный в грунт фундамент с металлическим соединительным элементом |
Количество крепежный отверстий: | 8 |
Материал: | Листовая сталь |
Размер фланца: | 900-960 мм |
Нижний диаметр: | 700-1095 мм |
Вес: | 800-2076 кг |
Высота: | 25 м |
Форма опоры: | Граненая |
Тип короны: | Стационарная |
Подвод кабеля: | Низ |
как выбрать опору?

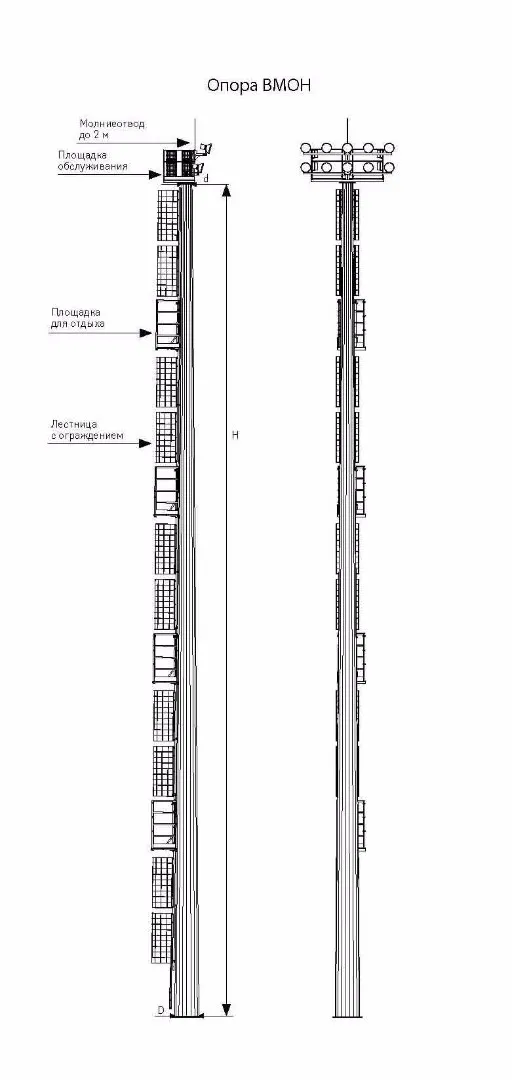

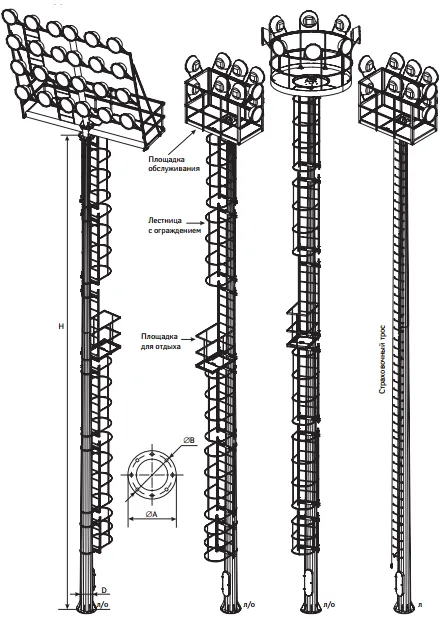

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Вес | Высота | Нижний диаметр | Наружный диаметр фланца | Межцентровое расстояние отверстий | Количество секций | Количество осветительных приборов |
---|---|---|---|---|---|---|---|---|
ВМОН | m, кг | H, м | D, мм | A, мм | B, мм | K, шт. | ОП | |
ВМОН-25 | ВМОН-25 л/о | 2076 | 25 | 700 | 900 | 800 | 3 | 30 |
ВМОН-25 | ВМОН-25 л | 800 | 25 | 1095 | 960 | 3 | 28 |
ОПИСАНИЕ

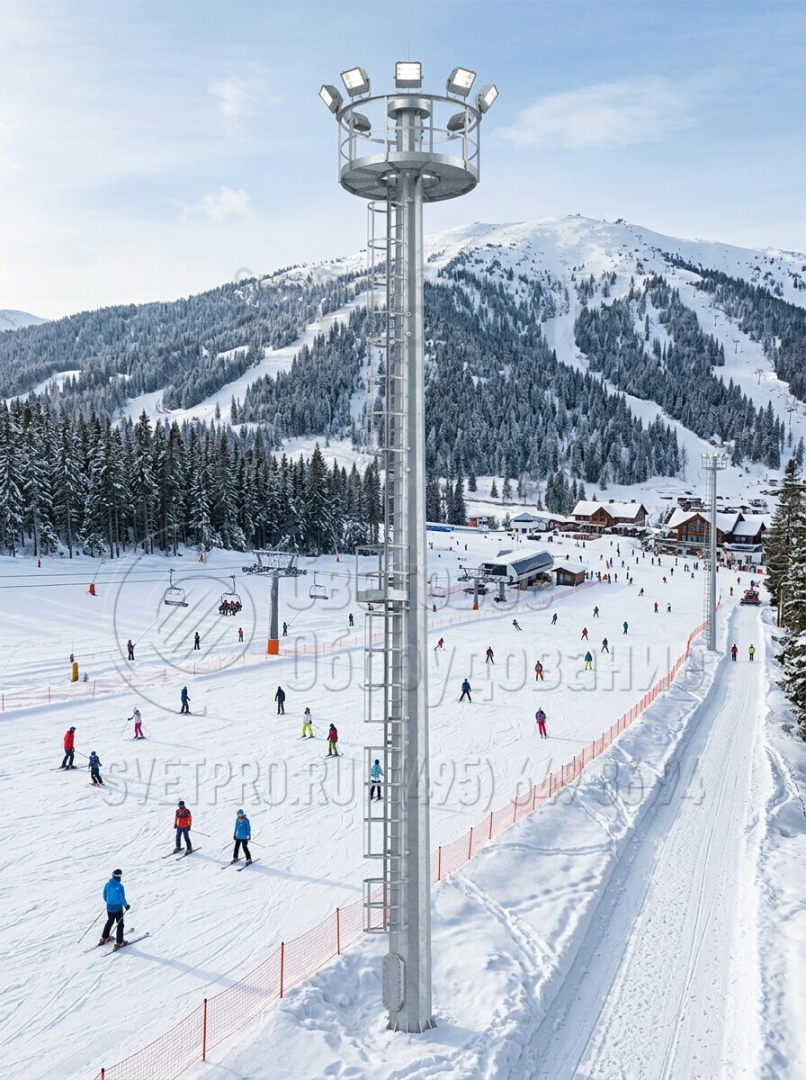

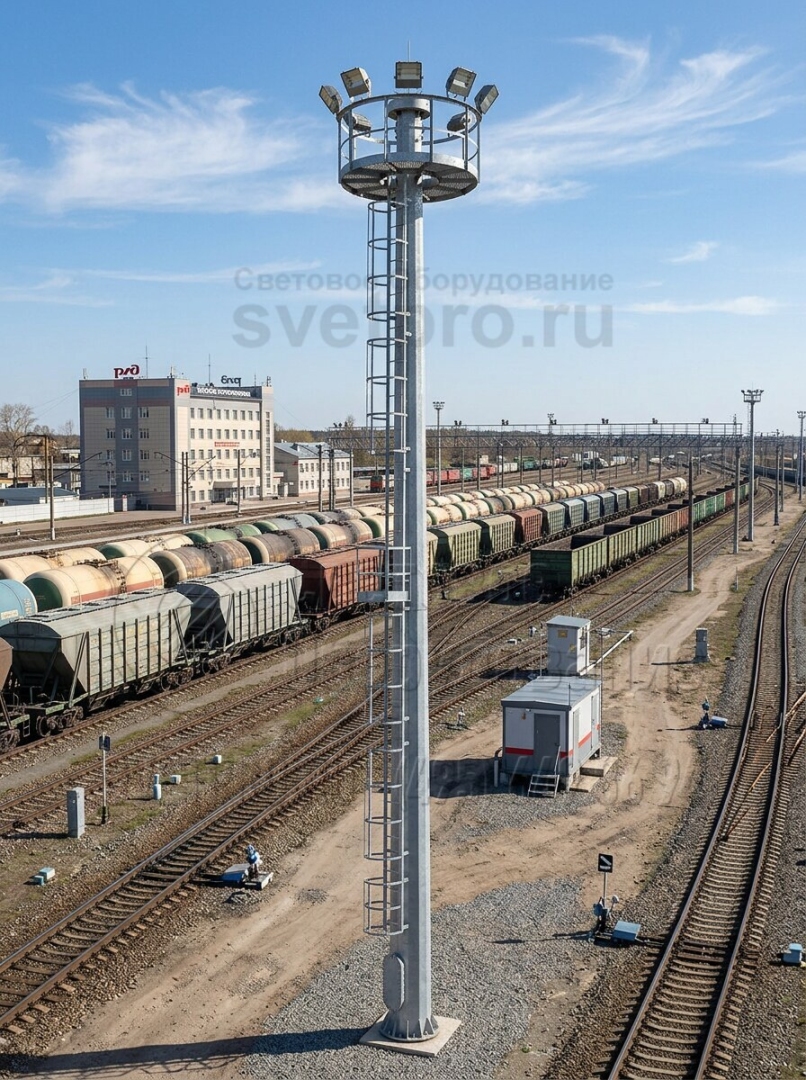

Опоры на высоких мачтах ВМОН-25 с неподвижной короной позволяют разместить в верхней части конструкции необходимое количество прожекторов для создания оптимальной освещенности больших по площади территорий. Такие опоры устанавливаются там, где затруднен доступ к обслуживанию светотехники: в аэропортах, на стадионах, промышленных площадках, открытых складах и автомагистралях.
Конструкция опоры имеет несколько секций, в верхней части располагается фланец, предназначенный для установки площадки со светотехникой. Для изготовления мачт используется листовой металлопрокат, обрабатываемый горячим цинкованием для создания надежной защиты от ржавчины и внешних факторов. При необходимости поверхность столбов дополнительно покрывается лакокраской.
Опоры ВМОН-25 могут иметь несколько вариантов исполнения, оснащаться лестницами, защитными ограждениями и промежуточными площадками. Устанавливаются на закладной бетонный фундамент с металлическим закладным элементом.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

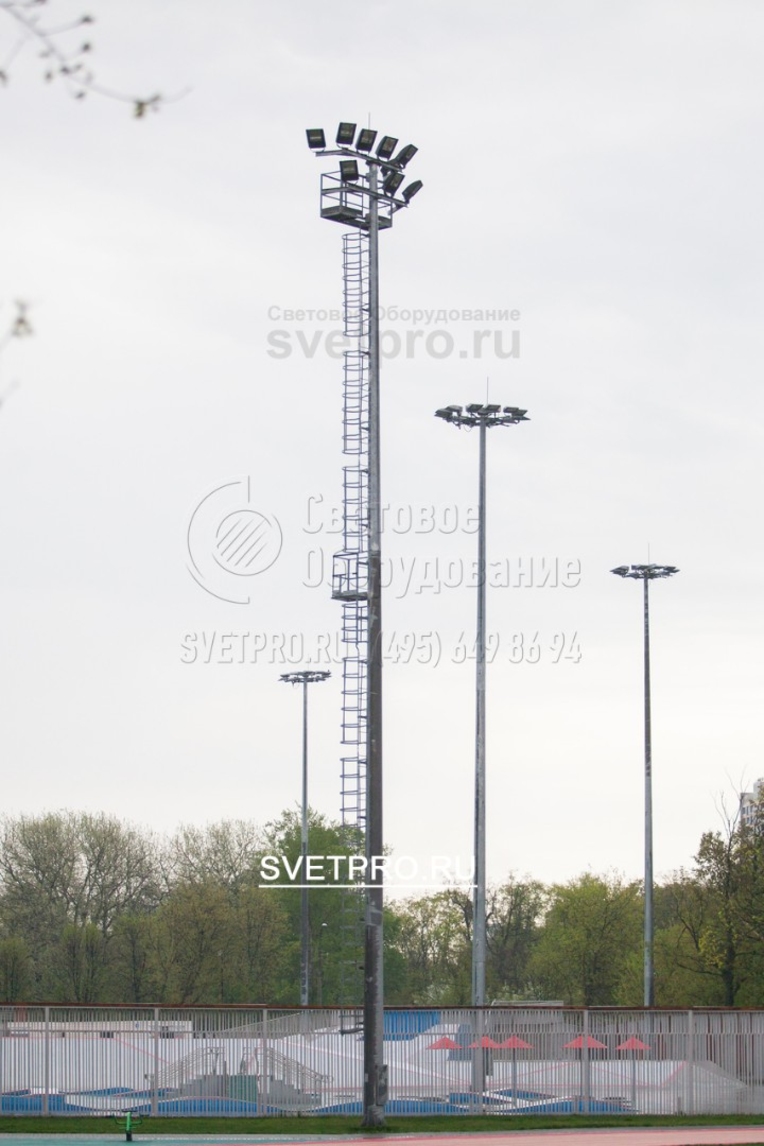

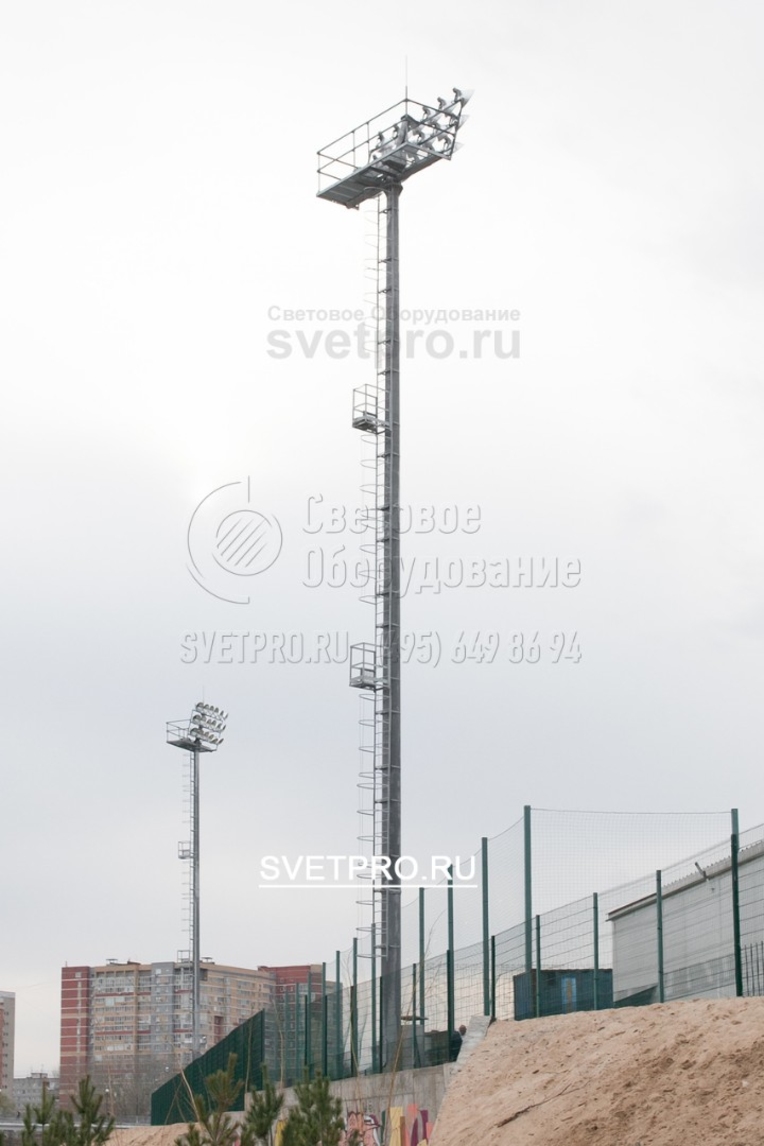

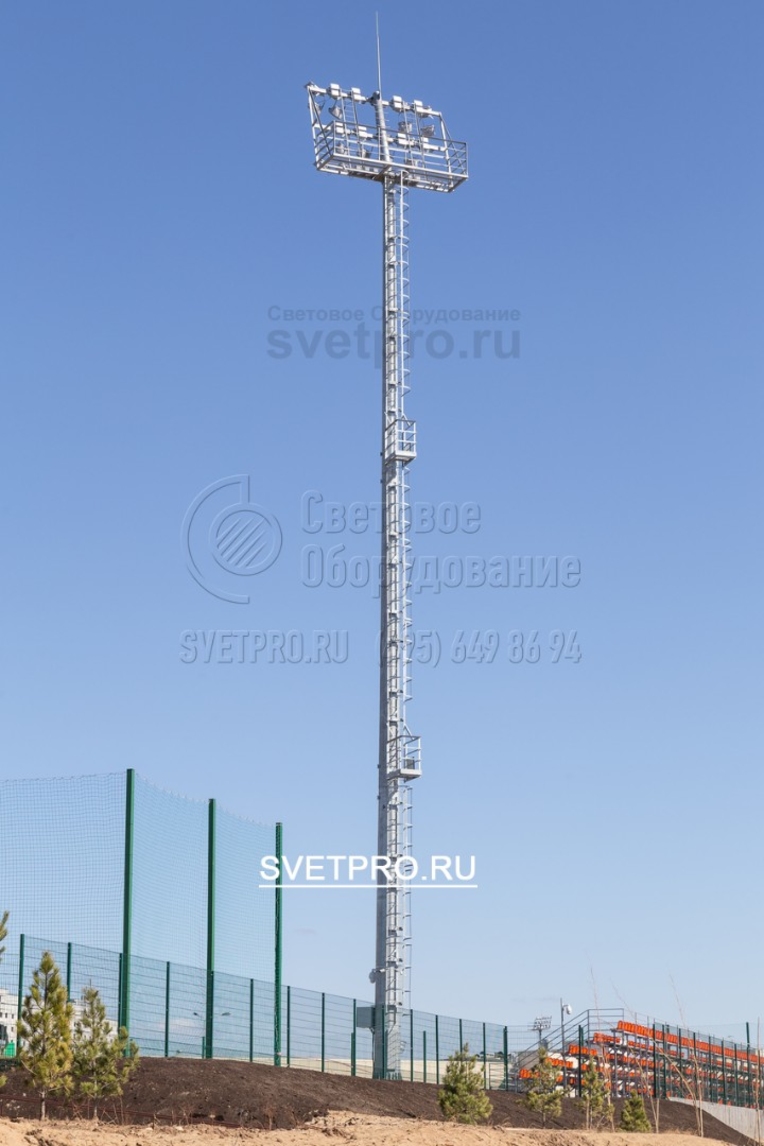

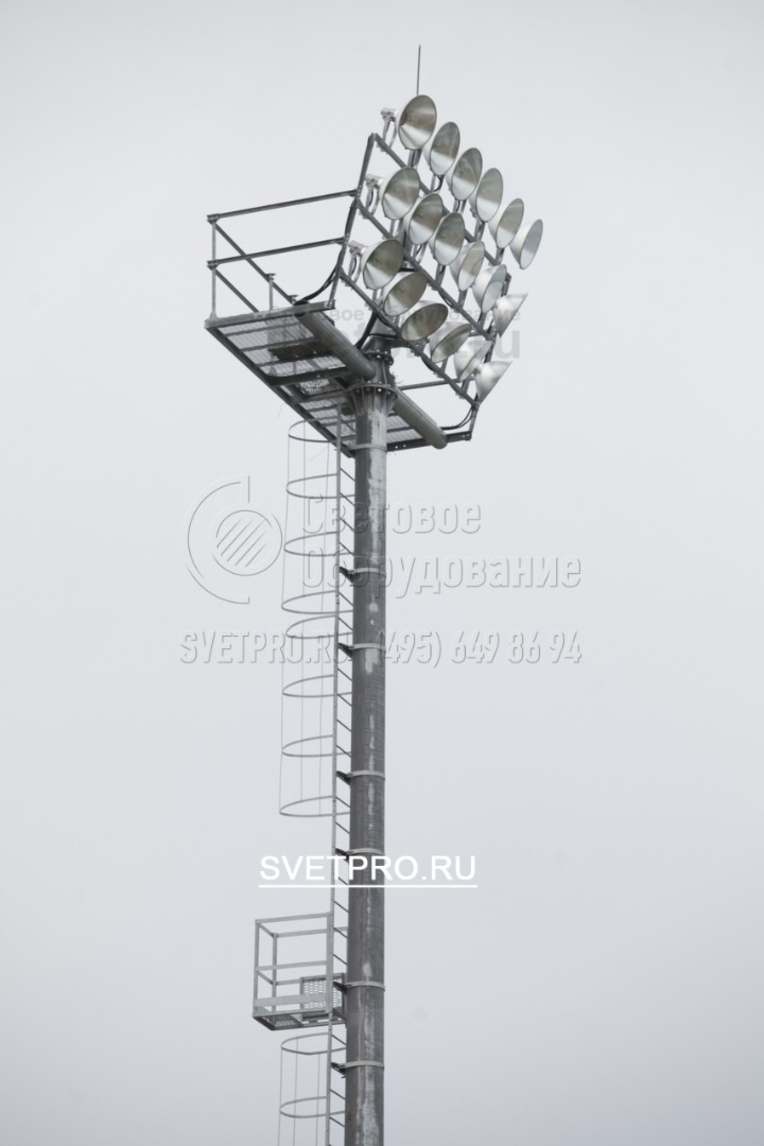

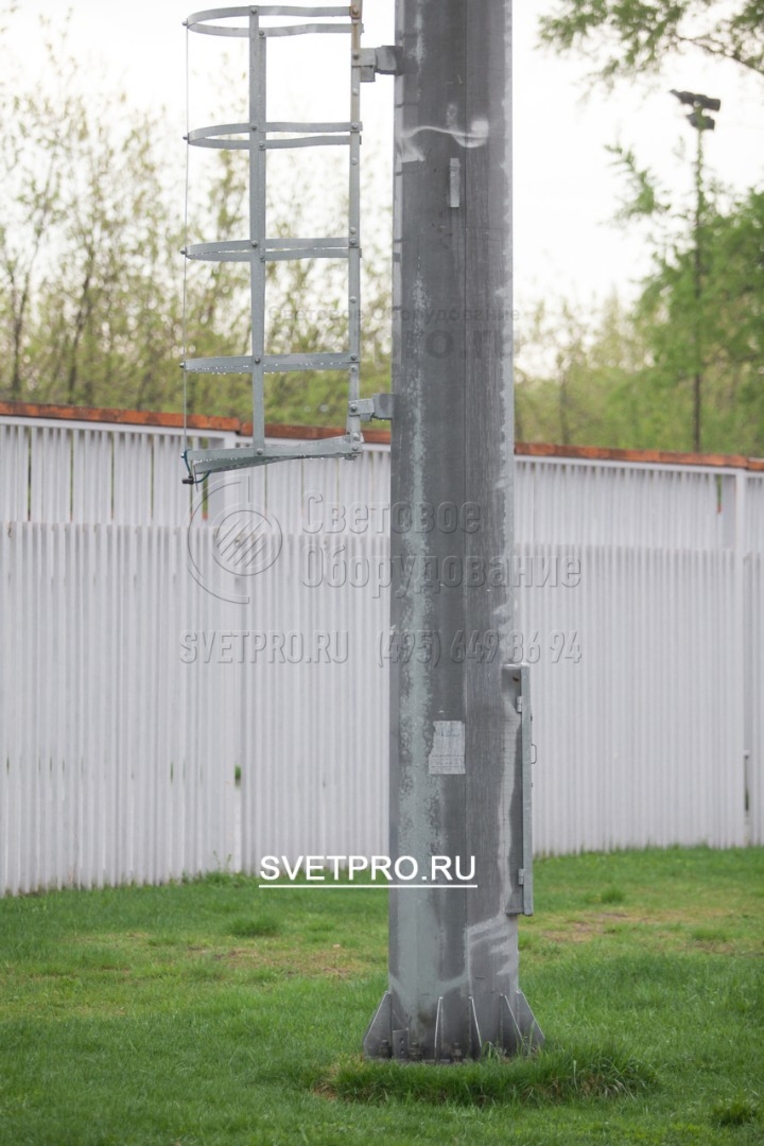

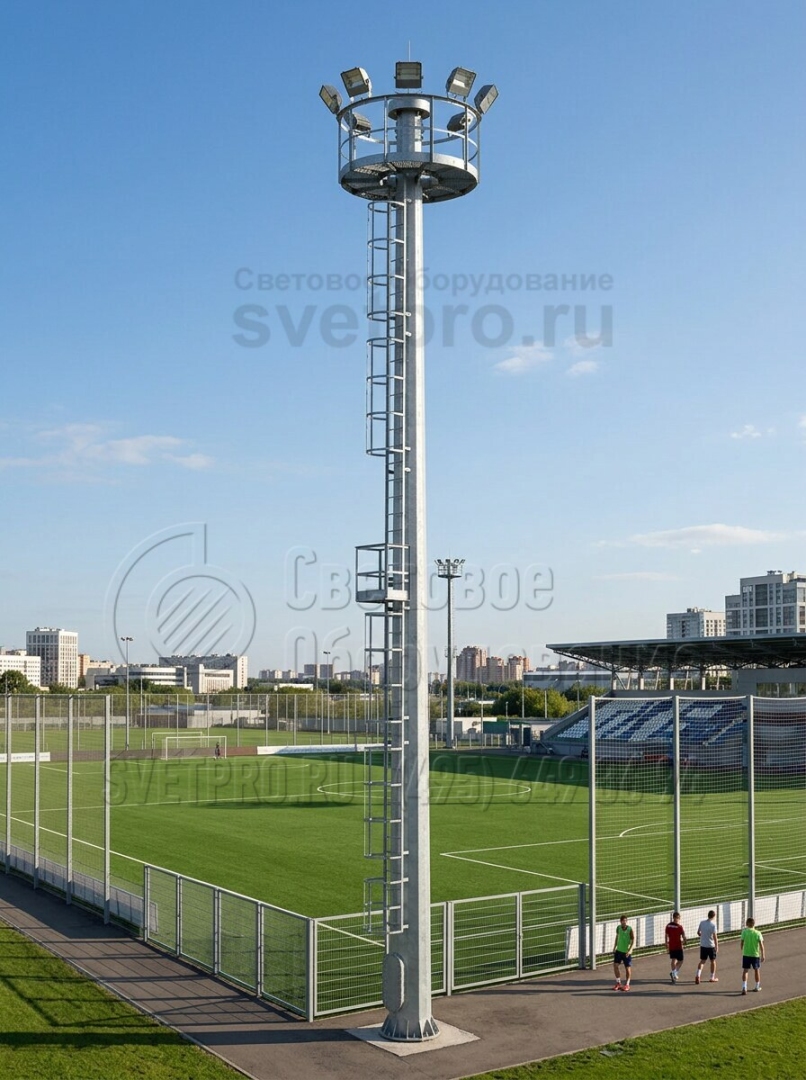

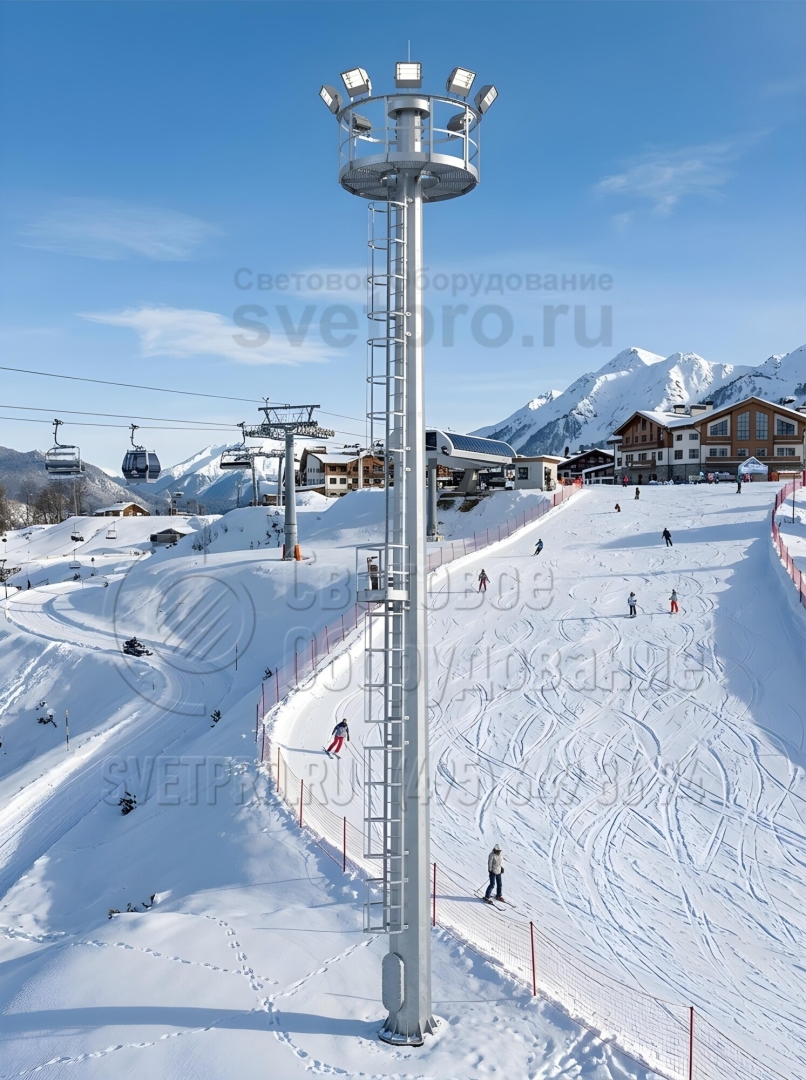

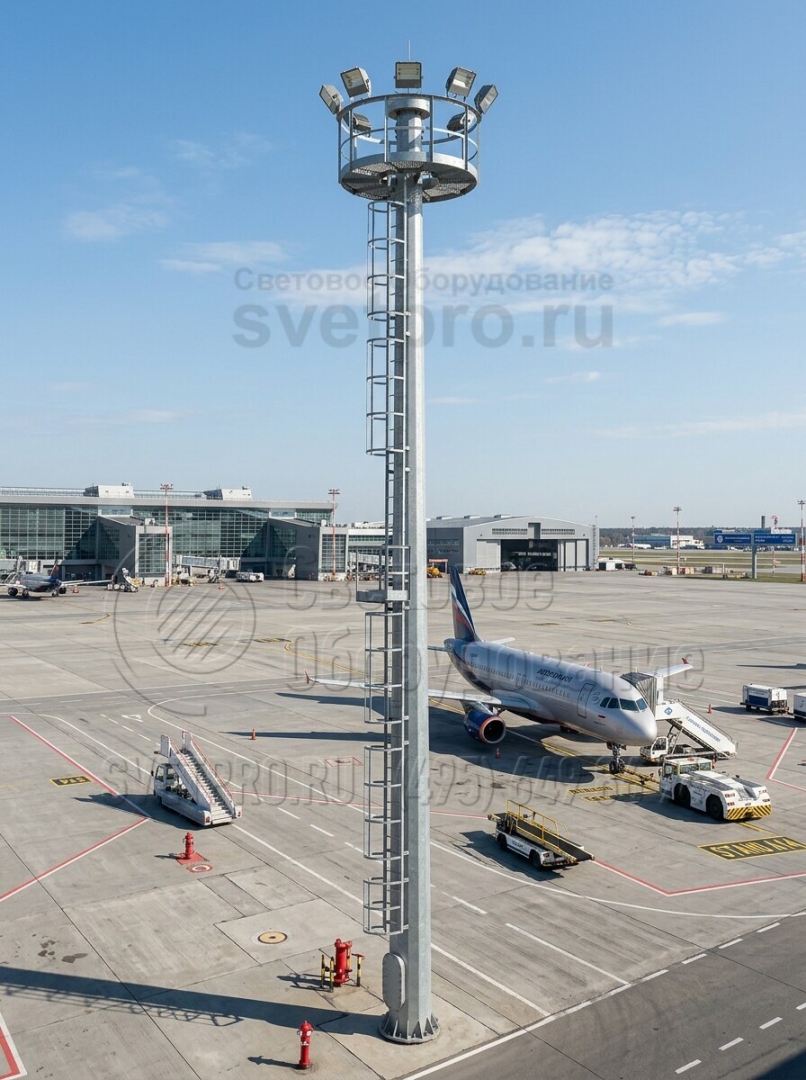

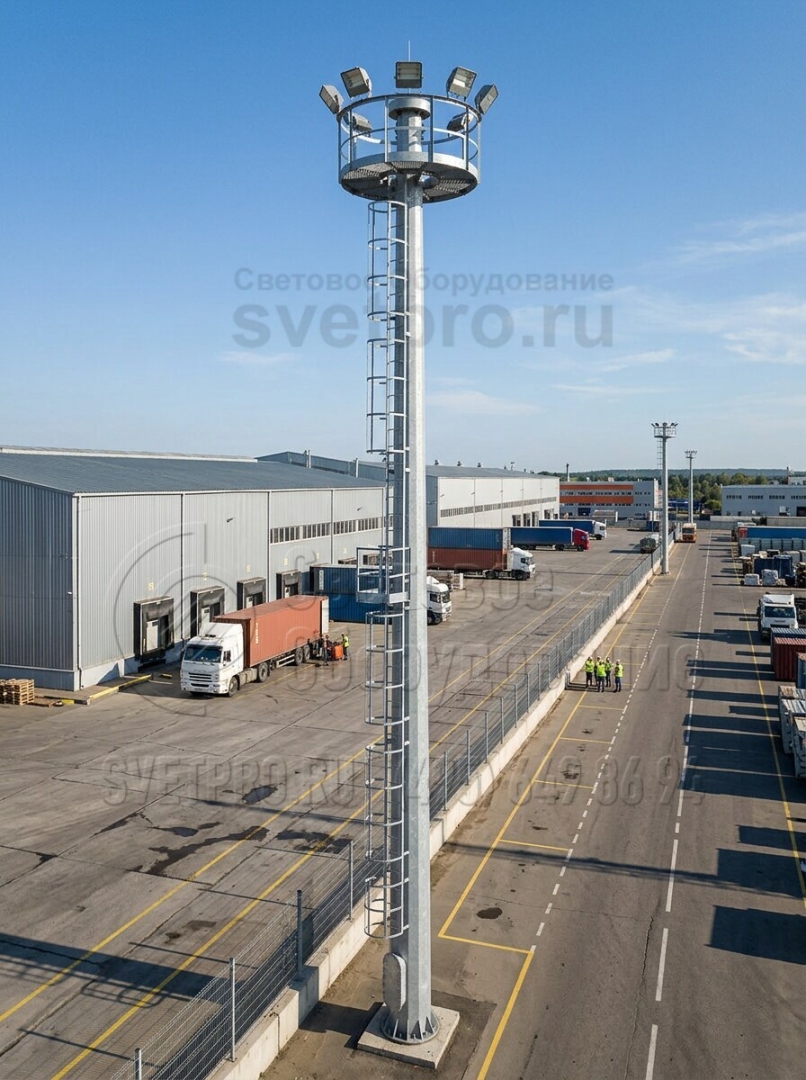

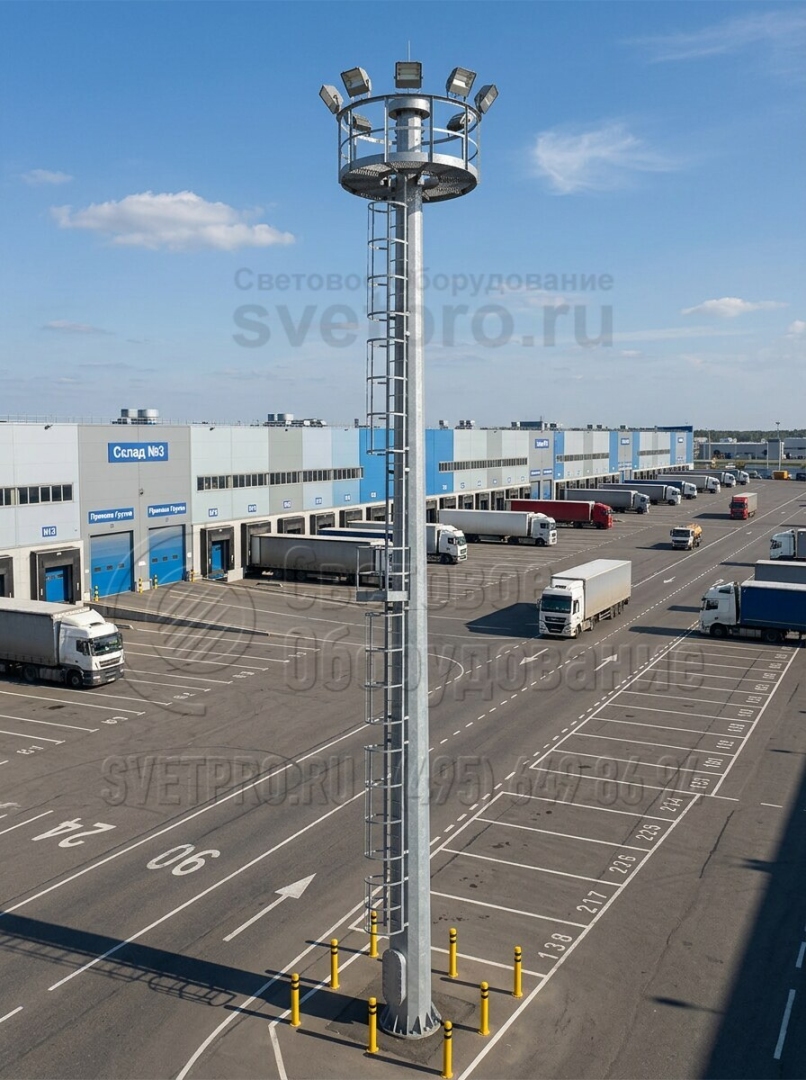

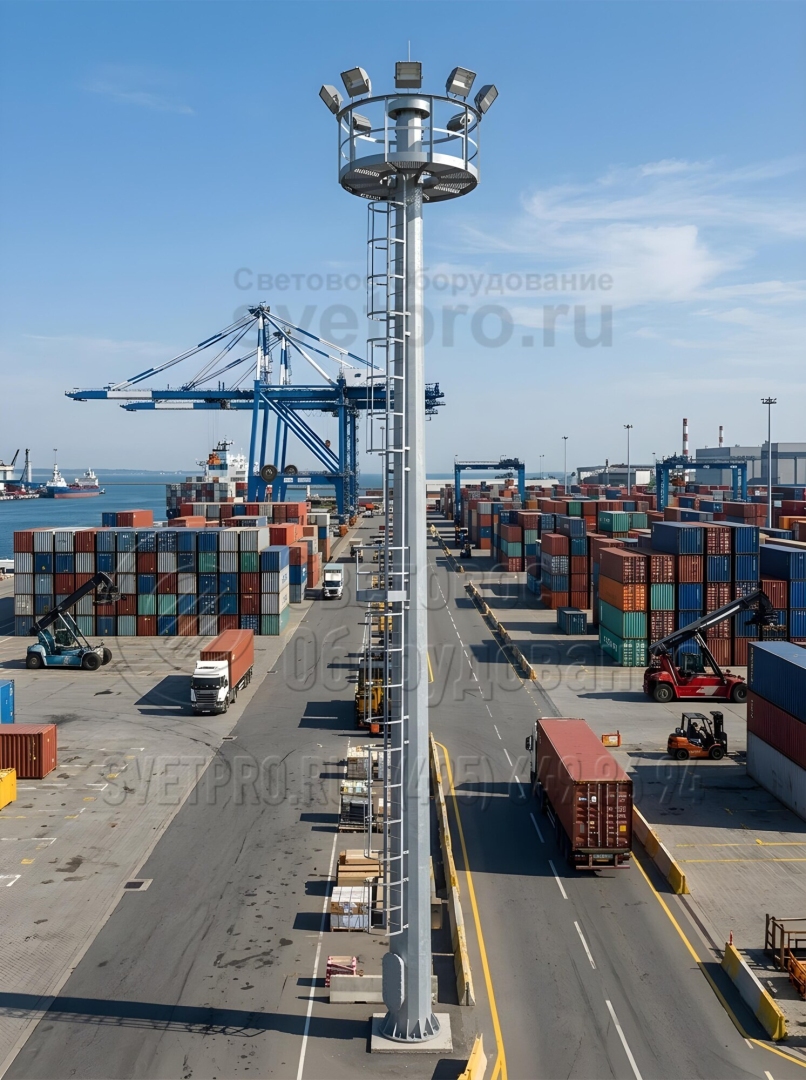

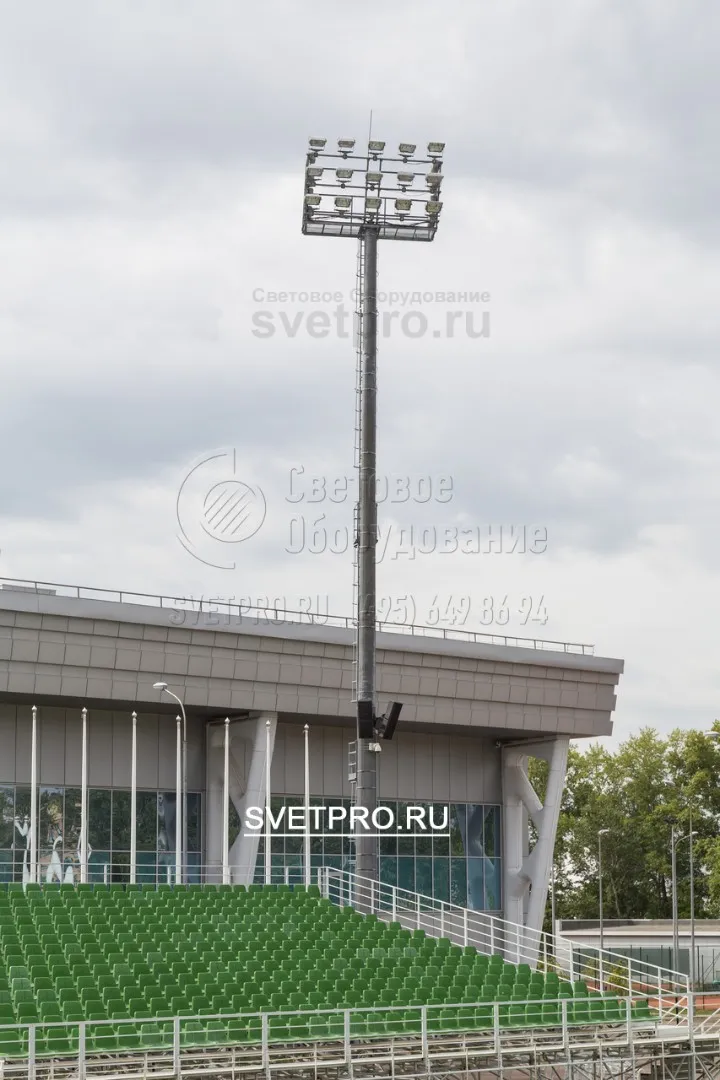

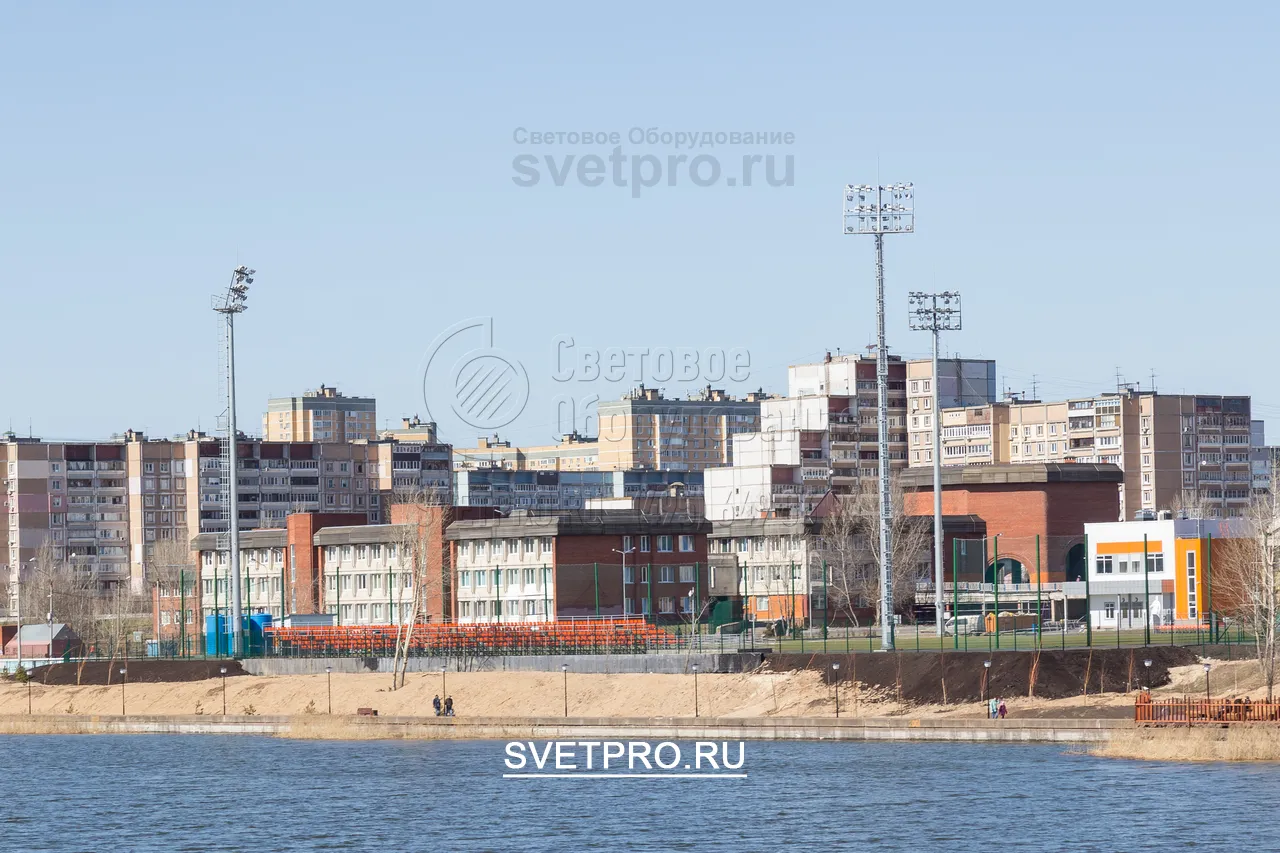

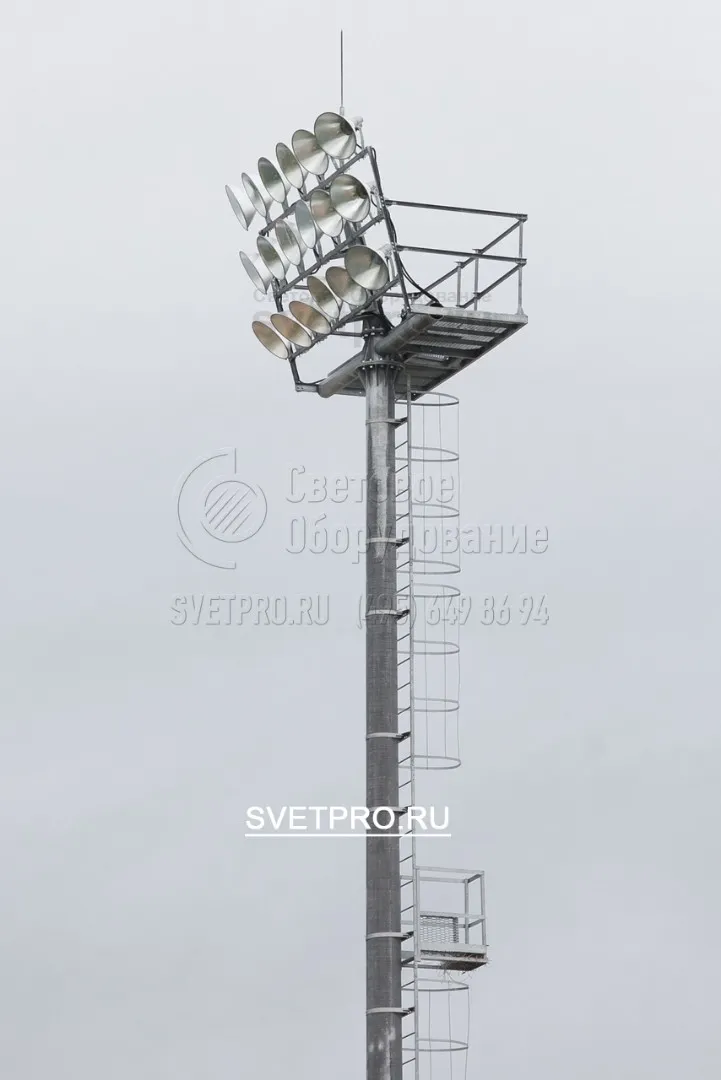

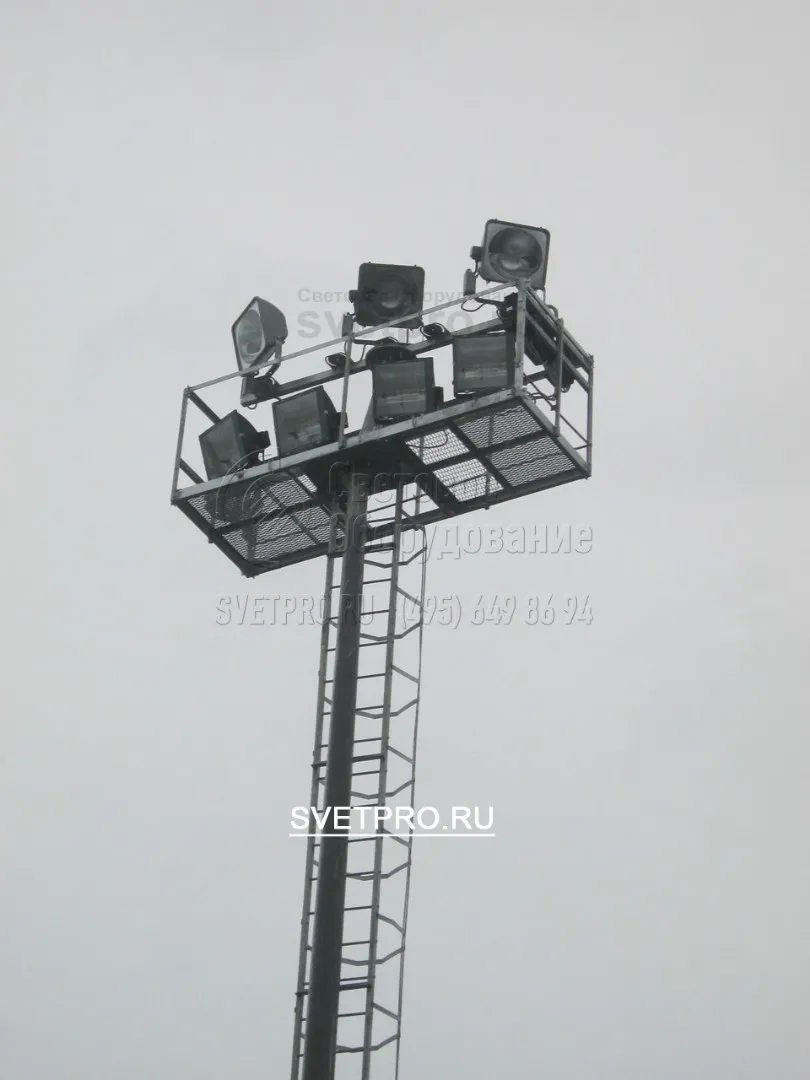

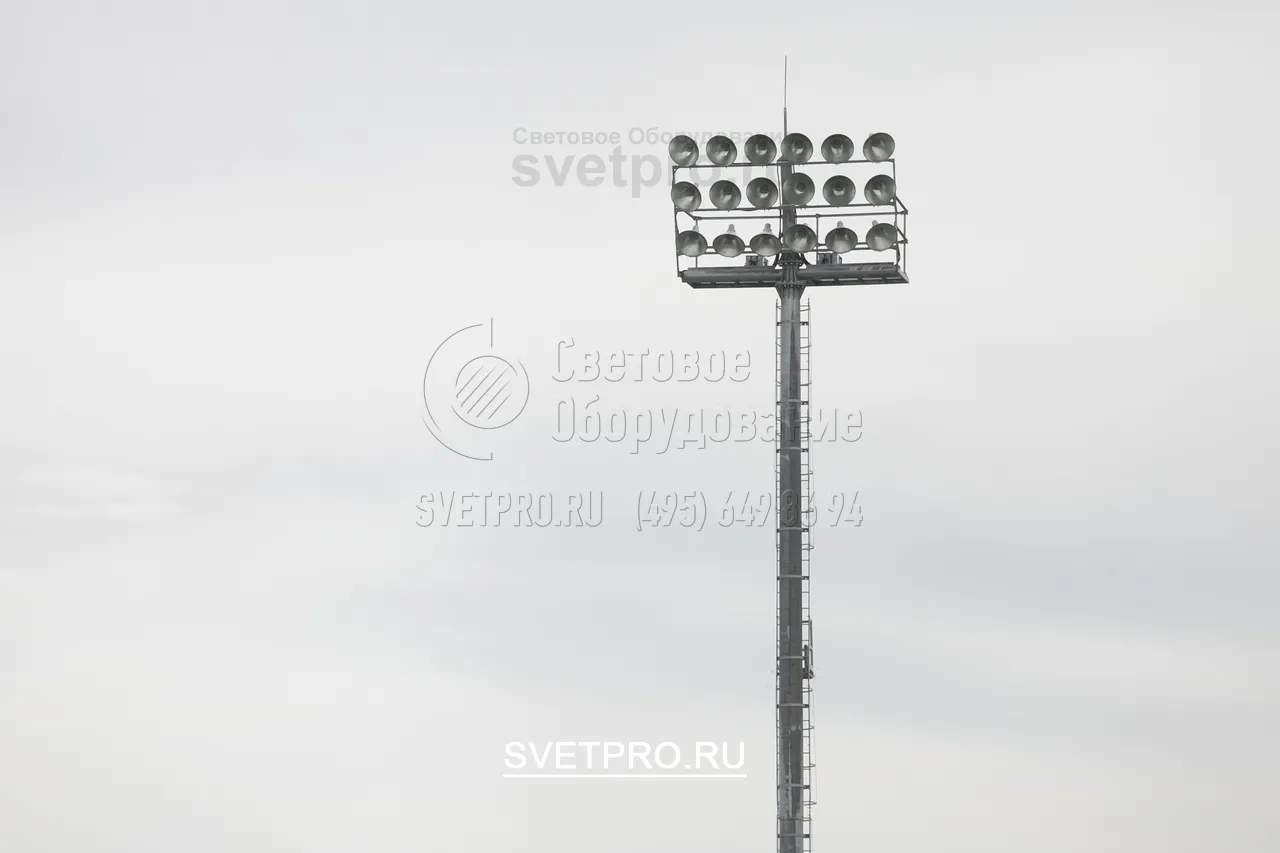

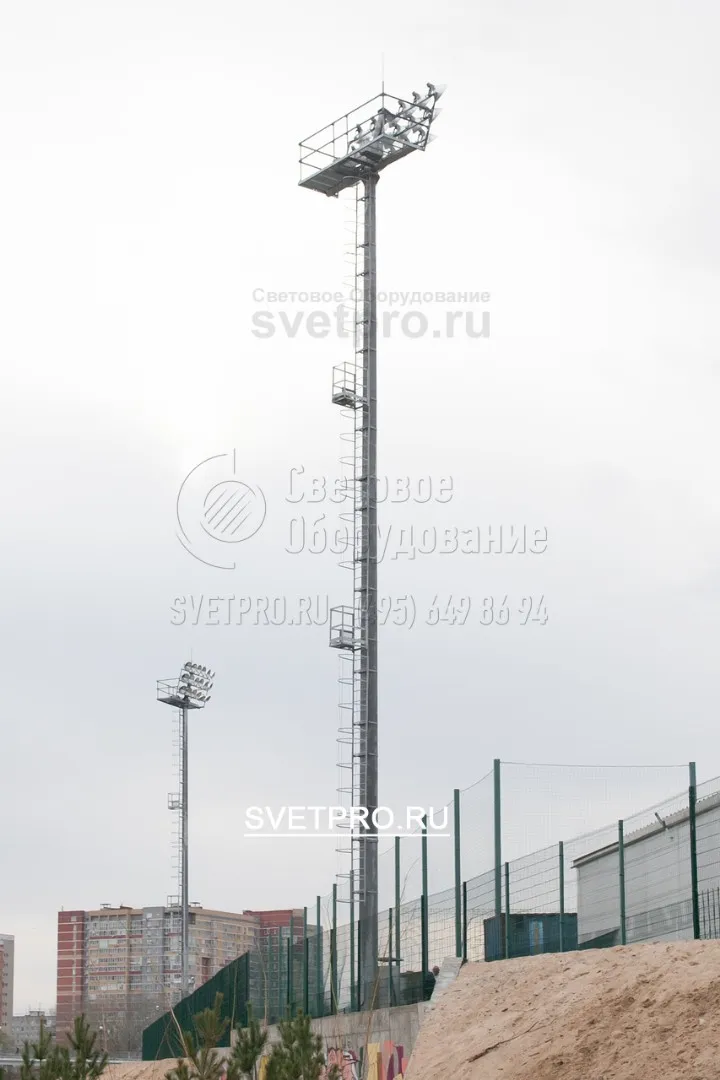

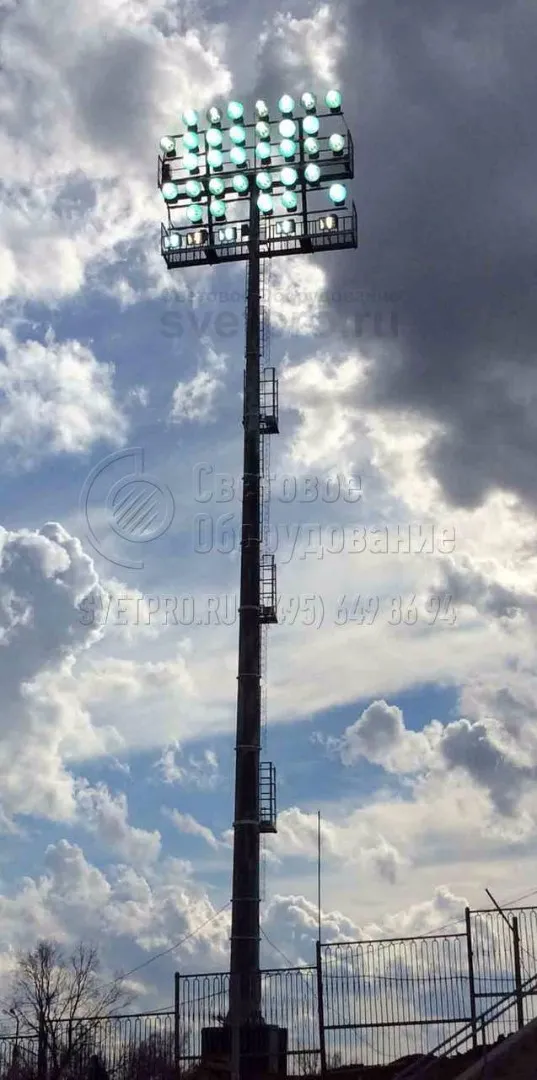

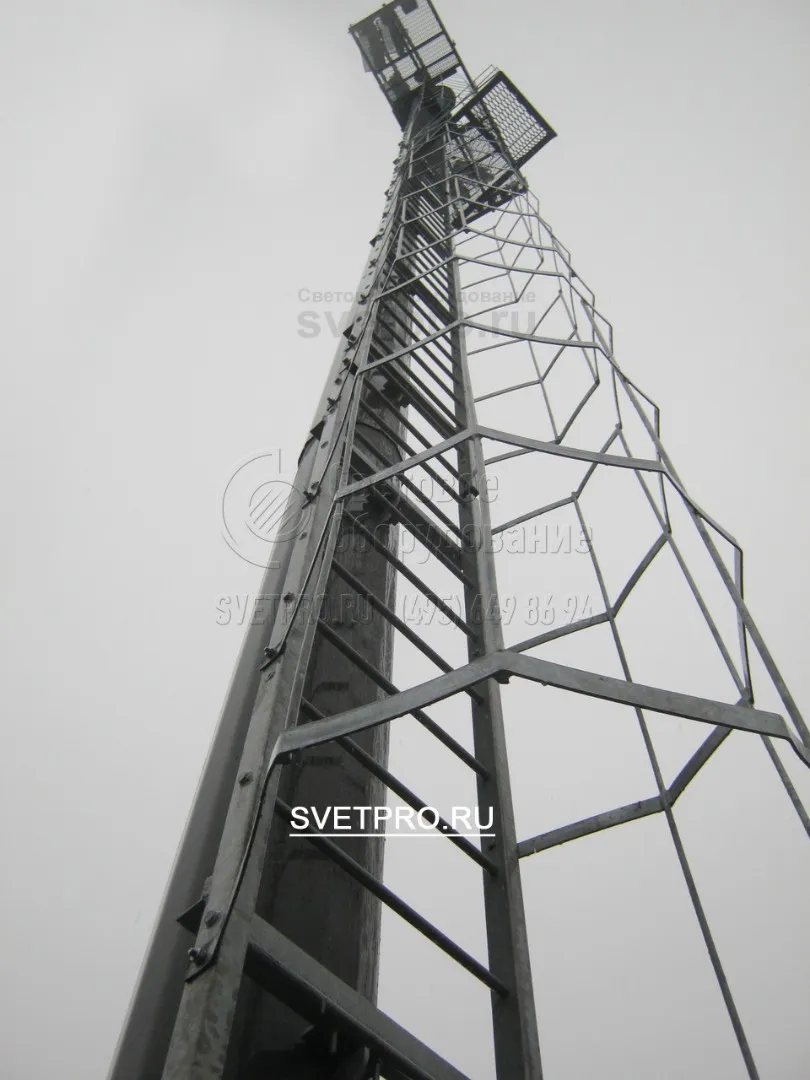

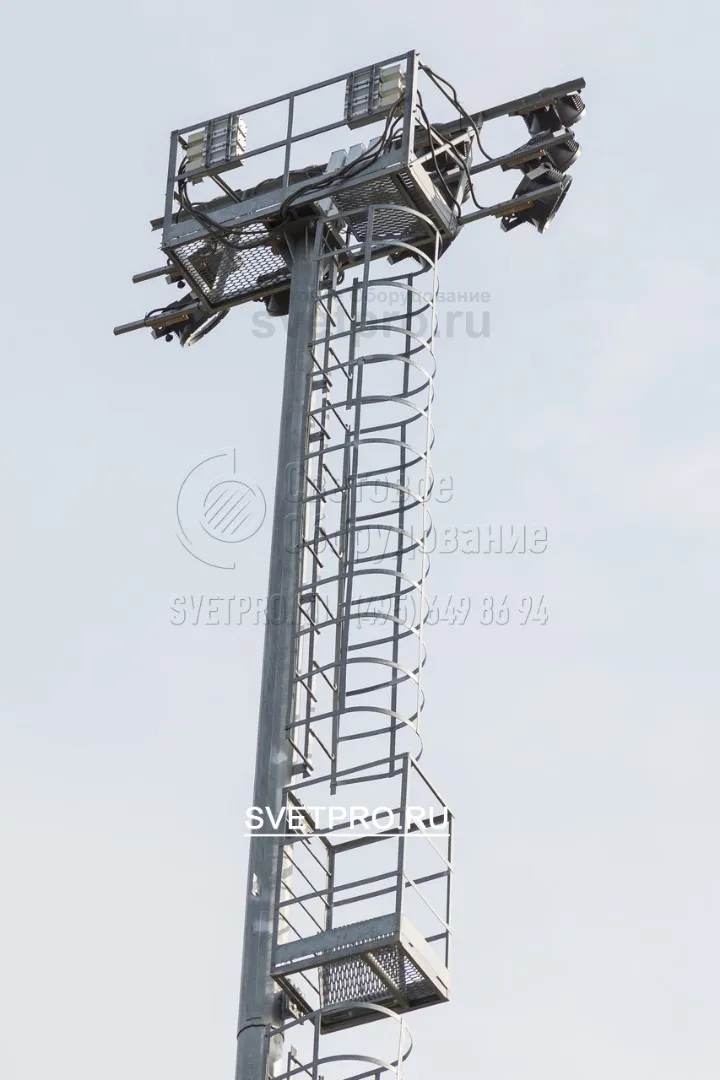

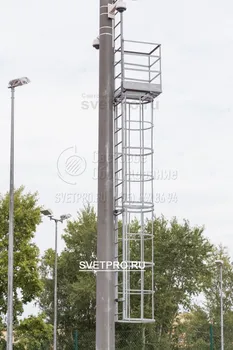

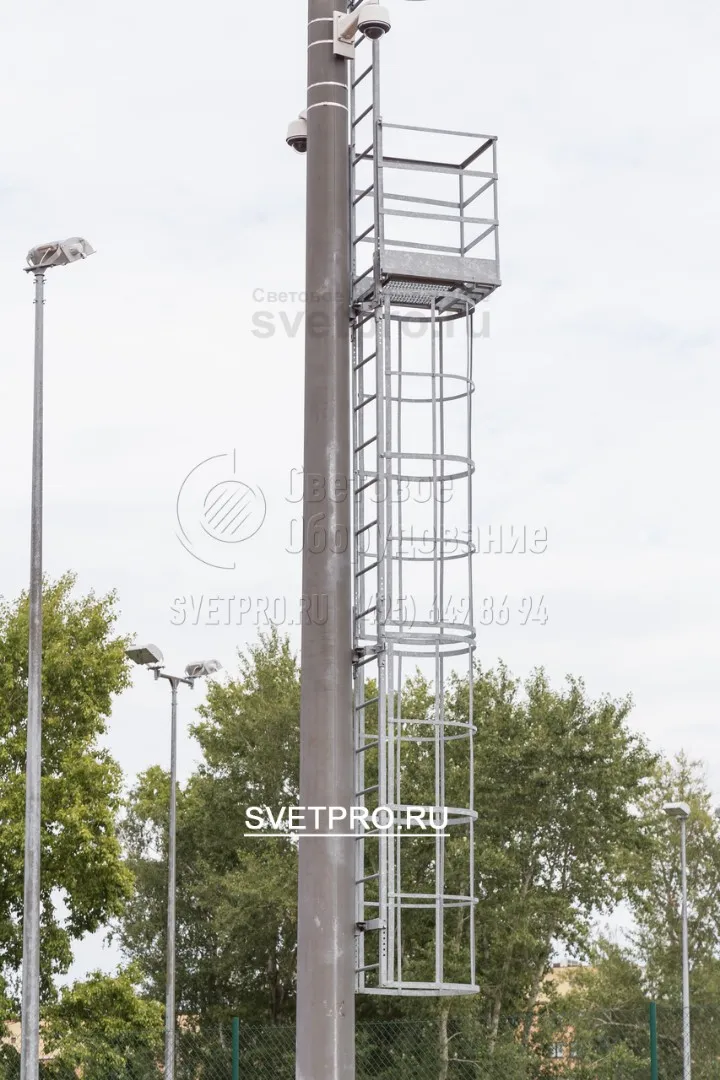

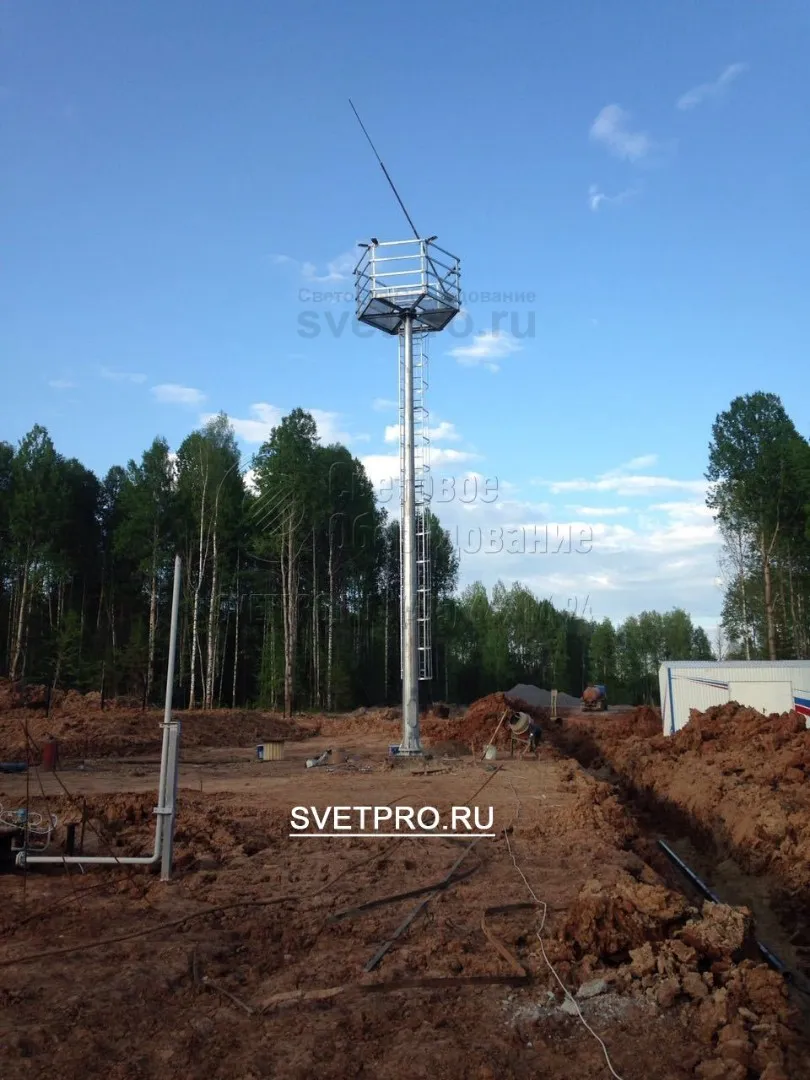

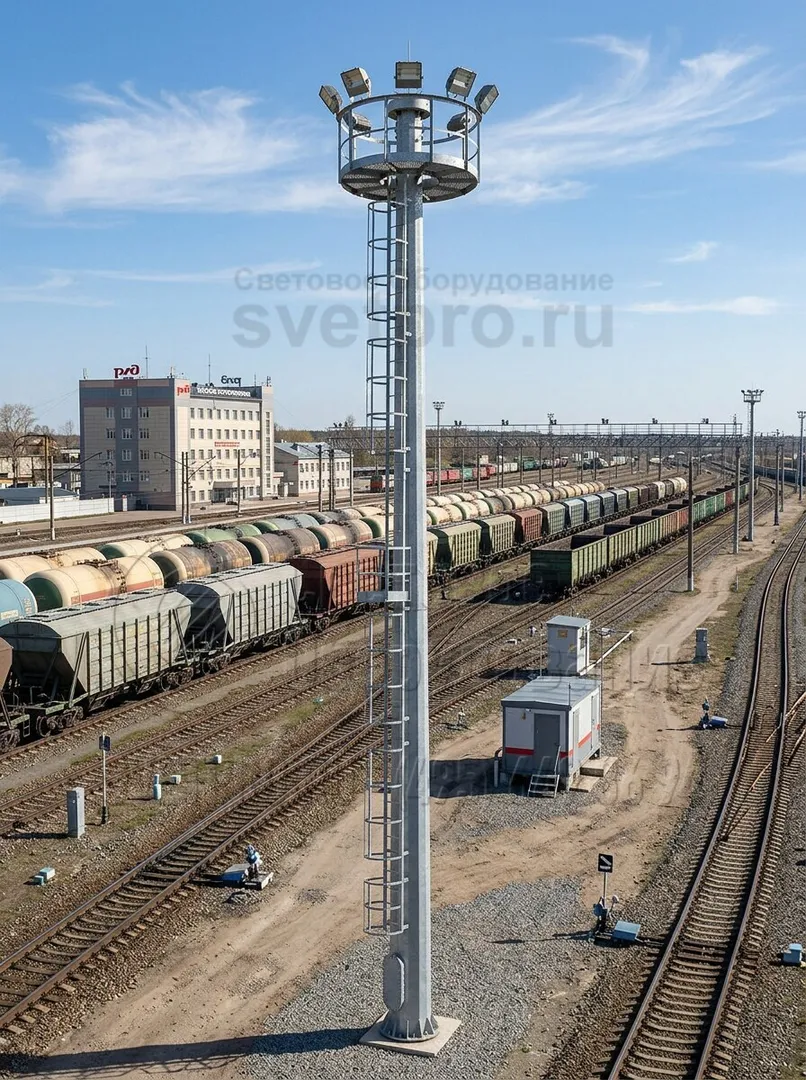

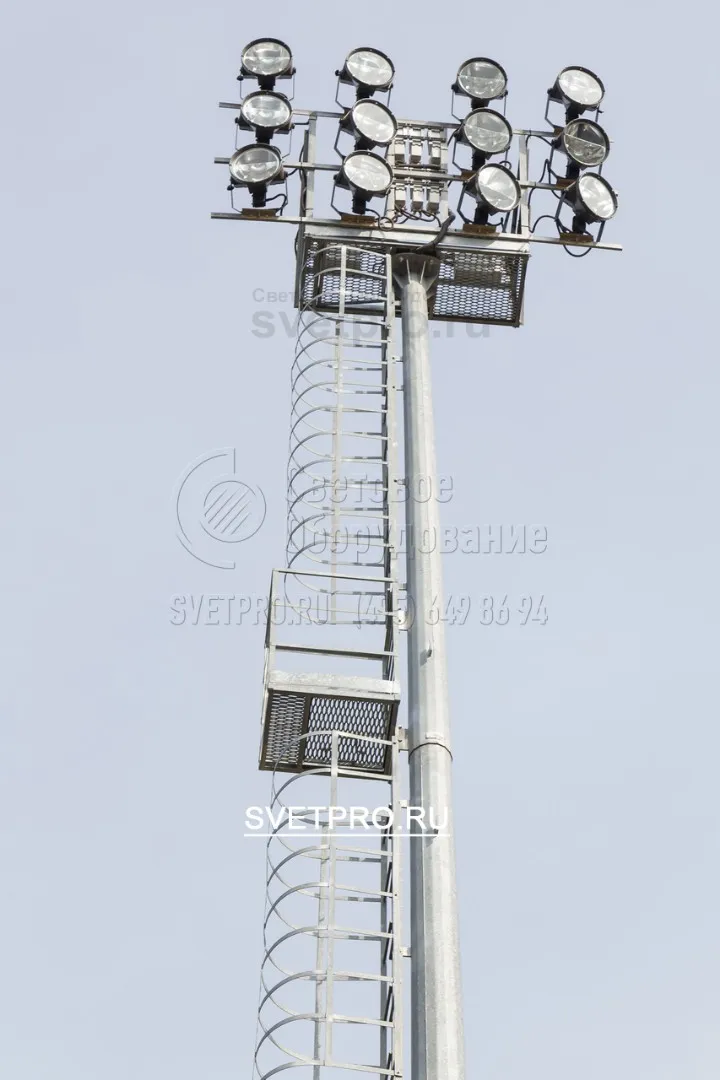

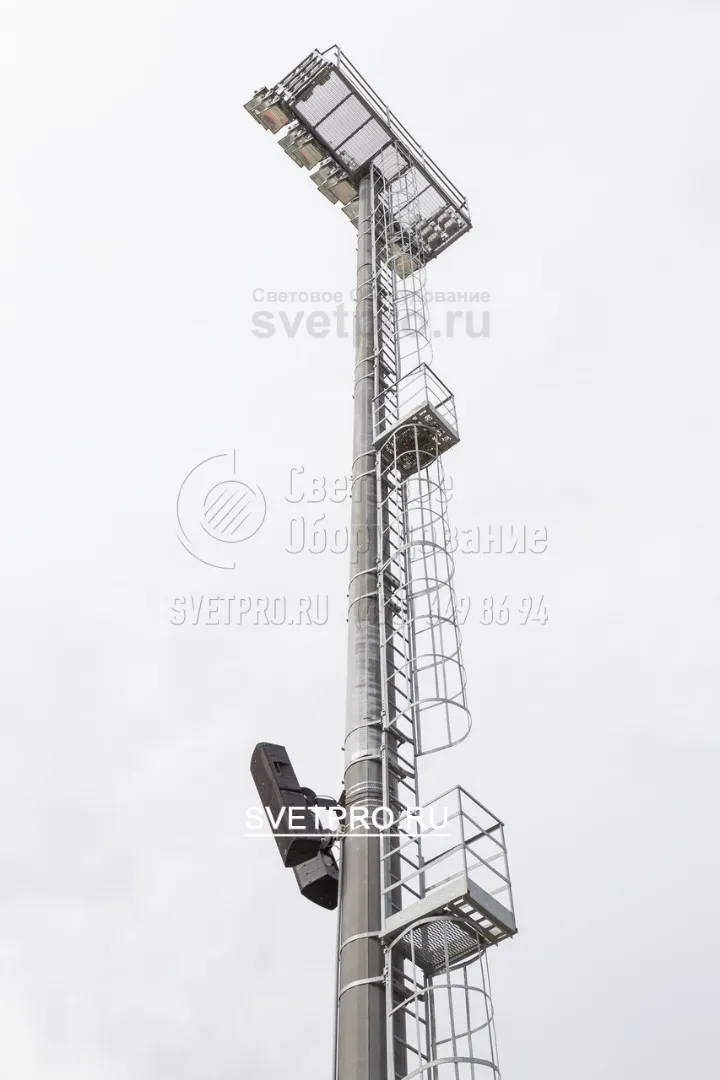

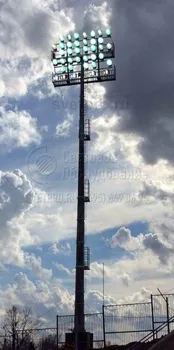

фото с объектов
