ВМК Высокомачтовые опоры с мобильной короной
| Область применения: |
|
| Назначение: |
|
| Высота: | 20-30 м |
| Вес: | 970-4110 кг |
| Артикул производителя: | ВМК |
Производитель «Пересвет», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

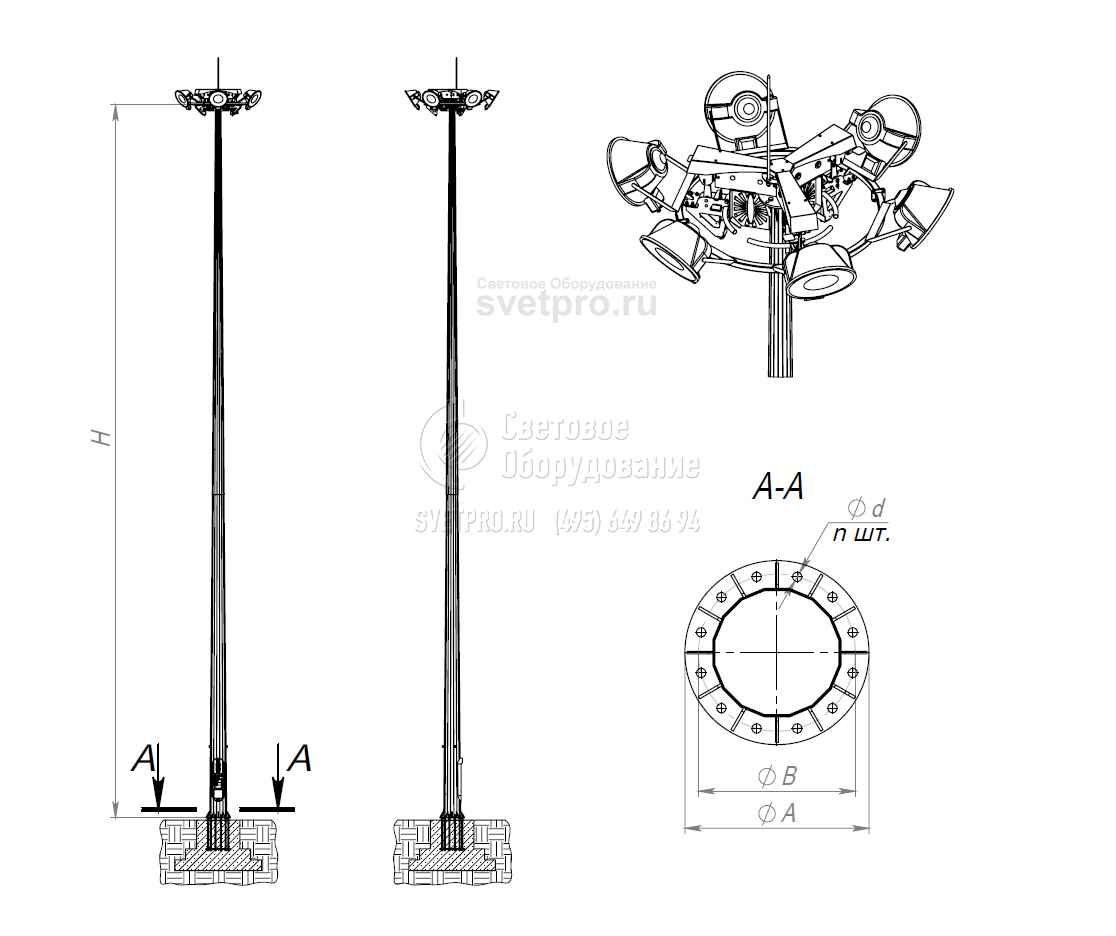

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование | H, м | А, мм | B, мм | Масса опоры, кг | Наветренная площадь оборудования | Нагрузки на фундамент | Анкерный блок | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| I | II | III | IV | V | VI | VII | ||||||||||||||||
| М2 | кол-во ОП | М2 | кол-во ОП | М2 | кол-во ОП | М2 | кол-во ОП | М2 | кол-во ОП | М2 | кол-во ОП | М2 | кол-во ОП | N, т | P, т | Mx, т*м | ||||||
| ВМК-20-А | 20 | 680 | 580 | 970 | 2,1 | 12 | 1,75 | 10 | 0,9 | 5 | 1,07 | 1,08 | 13,7 | АБ-М30х1000-12-580 | ||||||||
| ВМК-20-Б | 20 | 740 | 640 | 1030 | 2,8 | 16 | 2,8 | 16 | 1,58 | 9 | 1,13 | 1,25 | 16,6 | АБ-М30х1000-14-640 | ||||||||
| ВМК-20-В | 20 | 810 | 710 | 1200 | 2,8 | 16 | 1,4 | 8 | 1,32 | 1,73 | 22 | АБ-М30х1000-16-710 | ||||||||||
| ВМК-20-Г | 20 | 880 | 760 | 1500 | 2,8 | 16 | 2,1 | 12 | 1,05 | 6 | 1,65 | 2,6 | 31,7 | АБ-М36х1000-14-760 | ||||||||
| ВМК-20-Д | 20 | 990 | 850 | 1880 | 2,1 | 12 | 2,1 | 12 | 2,07 | 3,61 | 46,7 | АБ-М42х1000-14-850 | ||||||||||
| ВМК-25-А | 25 | 760 | 660 | 1270 | 1,4 | 8 | 1,4 | 8 | 1,40 | 1,23 | 19,1 | АБ-М30х1000-14-660 | ||||||||||
| ВМК-25-Б | 25 | 860 | 760 | 1420 | 2,1 | 12 | 2,1 | 12 | 1,4 | 8 | 1,56 | 1,73 | 26,2 | АБ-М30х1000-16-760 | ||||||||
| ВМК-25-В | 25 | 930 | 810 | 1910 | 2,1 | 12 | 1,75 | 10 | 2,10 | 2,42 | 36,9 | АБ-М36х1000-16-810 | ||||||||||
| ВМК-25-Г | 25 | 1030 | 890 | 2050 | 2,1 | 12 | 1,4 | 8 | 2,26 | 3,06 | 44,6 | АБ-М42х1000-12-890 | ||||||||||
| ВМК-25-Д | 25 | 1070 | 930 | 2390 | 2,1 | 12 | 1,75 | 10 | 2,63 | 3,93 | 58,4 | АБ-М42х1000-16-930 | ||||||||||
| ВМК-25-Е | 25 | 1070 | 930 | 3010 | 2,1 | 12 | 2,1 | 12 | 3,31 | 4,73 | 71,8 | АБ-М42х1000-18-930 | ||||||||||
| ВМК-30-А | 30 | 860 | 740 | 1860 | 1,4 | 8 | 1,4 | 8 | 2,05 | 1,58 | 27,7 | АБ-М36х1000-12-740 | ||||||||||
| ВМК-30-Б | 30 | 930 | 810 | 2160 | 2,1 | 12 | 2,1 | 12 | 1,23 | 7 | 2,38 | 2,21 | 37,7 | АБ-М36х1000-16-810 | ||||||||
| ВМК-30-В | 30 | 1070 | 930 | 2770 | 2,1 | 12 | 2,1 | 12 | 3,05 | 3,2 | 56,6 | АБ-М42х1000-16-930 | ||||||||||
| ВМК-30-Г | 30 | 1170 | 1030 | 3030 | 2,1 | 12 | 0,9 | 5 | 3,33 | 4,73 | 75 | АБ-М42х1000-18-1030 | ||||||||||
| ВМК-30-Д | 30 | 1250 | 1090 | 4110 | 2,1 | 12 | 2,1 | 12 | 4,52 | 6,22 | 106,2 | АБ-М48х1200-18-1090 | ||||||||||
ОПИСАНИЕ
Высокомачтовые опоры представляют собой свободностоящую конструкцию высотой от 16 до 30 и более метров. Предназначены для освещения пространств с относительно большой площадью. Ствол опоры выполнен составным из нескольких частей. Части представляют из себя многогранные полые стойки сужающиеся к верху. Сборка ствола мачты происходит последовательной стяжкой секций с посадкой одна в другую на величину от 0.6 до 1.5 м (в зависимости от типоразмера и нагрузки).
Опоры с мобильной короной устанавливаются в местах, где для обслуживания осветительных приборов нет возможности использовать спецтехнику и где это экономически нецелесообразно. Основным преимуществом опор с мобильной короной является возможность обслуживать установленное оборудование на доступной с земли высоте. Осветительное оборудование располагается на специальной подвижной раме (короне) подвешенной на тросах в нескольких точках. В нижней части опоры установлен механизм спуска/подъема позволяющий опускать мобильную корону на необходимую высоту.
Конфигурация опор подбирается в зависимости от конкретных условий из стандартного ряда или проектируется индивидуально при невозможности применения типовых решений.
Материал изготовления: для основных элементов опор применяются листовой горячекатанный и холоднокатанный прокат ГОСТ 19903, ГОСТ 19904, а также различный фасонный прокат. Материал проката СтЗ ГОСТ 380 и 09Г2С ГОСТ 19281. Расчетная температура района эксплуатации в стандартном исполнении > - 45°С.
Покрытие мачт выбирается в зависимости от условий эксплуатации и эстетических соображений. Мачты защищаются от коррозии методом горячего цинкования ГОСТ 9.307-89. Этот вид покрытия не является декоративным и имеет только функциональное назначение. При необходимости придания опорам определенного цвета или получения равномерного однотонного покрытия дополнительно после горячего цинкования на опоры наносится полимерно - порошковое или лакокрасочное покрытие.
Мачты со стационарной короной ВМК изготавливаются в соответствии с ТУ 5260-005-61553457-2016.

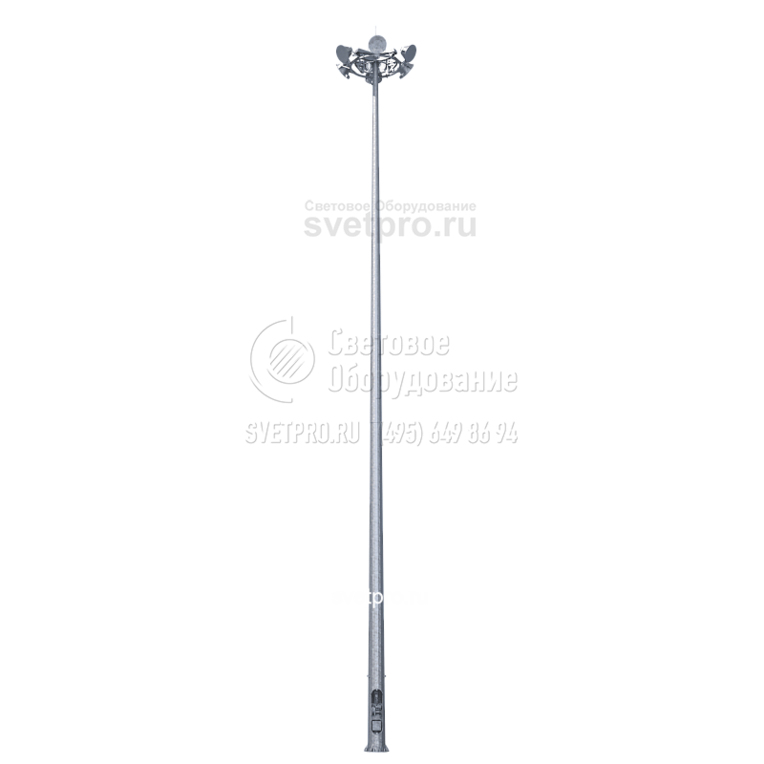

Фотогалерея
-
